Сливная яма эконом-класса: вторая жизнь старых покрышек

Что важно понимать перед началом работ?

Предназначение септика

Благоустроенный жилой дом будет отличаться от всех остальных тем, что оснащен благами цивилизации. Это ресурсы, которые являются необходимыми для проживания в доме людей – газ, свет, канализация, водопровод. Если электричество, водопровод и газ, а точнее проблемы, связанные с ними, владельцы домов как-то стараются решить своими силами и это даже неплохо выходит, то проведение канализации обходится крайне дорого и будет зависеть от того, если ли поблизости магистральная труба, чтобы можно было сделать слив сточных вод от объекта проживания.

Отличие септика от выгребной ямы

Сливная яма и септик не являются равнозначными понятиями. Это совершенно разные объекты, у которых отличается между собой целевое направление. Выгребная яма является герметичной и служит лишь для того, чтобы заполняться сточной жидкостью. Когда она полная, то эксплуатация сооружения прекращается. Для того, чтобы пользоваться ею и дальше, требуется вызывать особую ассенизаторскую машину, которая откачает все содержимое ямы. И насколько же от нее отличается септик. Подобное сооружение не является герметичным.

Обратите внимание, что отработанные воды, которые попадают в резервуар с неплотными стенками, начинает частично через них просачиваться, и большой объем воды впитывается в днище объекта. Принцип действия устройства

Принцип действия устройства

Создание собственного септика для дома из покрышек автономного типа вместо канализации – интересно и даже полезно. Более того, это еще интереснее в том случае, когда владелец частных владений хочет осуществить свой замысел при использовании самого дешевого строительного материала – изношенных автомобильных покрышек. Если у вас есть собственный автомобиль,  то собрать покрышки можно в течении одного дня вокруг мастерских для автомобилей, а также за гаражными кооперативами.

Обратите внимание, что такая сеть сливания отработанного водного ресурсов для дома делается при использовании минимального количества строительных инструментов, материалов и оборудования. Вы даже можете особо не планировать финансовые траты

Следует лишь учесть один момент, что подобное сооружение не будет рассчитано на большие объемы циркуляции жидкости. При сливании воды в септик, который сделан из автомобильных покрышек, следует постоянно контролировать ее уровень. Домашний, сделанный своими руками септик из отработанной резины считается автономной канализационной системой, которая выполняется биологическую отчистку сточных вод. В земле есть емкость, которая сделана из внутренних полостей шин от автомобиля. От дома следует прокладывать канализационную трубу, установка которой будет выполнена под наклоном. Уклон трубы следует быть таким, чтобы получилось сточной жидкости самостоятельно стекать в емкость

Вы даже можете особо не планировать финансовые траты. Следует лишь учесть один момент, что подобное сооружение не будет рассчитано на большие объемы циркуляции жидкости. При сливании воды в септик, который сделан из автомобильных покрышек, следует постоянно контролировать ее уровень. Домашний, сделанный своими руками септик из отработанной резины считается автономной канализационной системой, которая выполняется биологическую отчистку сточных вод. В земле есть емкость, которая сделана из внутренних полостей шин от автомобиля. От дома следует прокладывать канализационную трубу, установка которой будет выполнена под наклоном. Уклон трубы следует быть таким, чтобы получилось сточной жидкости самостоятельно стекать в емкость.

Нечистоты в виде больших загрязненных частиц будут просто оседать на поверхность дна. Далее начинается деятельность бактерий, которые будут очищать сточные воды. Частично очищенная вода начнет просачиваться через щели и пористое дно между покрышками в земляные стены септика. Для выполнения более интенсивной очистки потребуется использовать химические вещества. Они будут разлагать иловые отложения, а также по максимуму разжижать их.

Облагораживаем люк выгребной ямы

Крышка выгребной ямы часто выглядит инородным телом на фоне зеленой лужайки и клумб с цветами. Поэтому многие стараются ее чем-то замаскировать. Существует много вариантов, но выбирать нужно такой, чтобы и дизайн участка не пострадал, и в случае необходимости декор легко можно было убрать.

На люк можно поставить искусственный камень в виде валуна или мелких камней, из которых выложена горка. В продаже есть камни с углублением, куда высаживают цветы.

Можно украсить люк при помощи декоративной крышки. Особо красиво смотрятся изделия, изготовленные из полимерно-песчаного состава. Расцветка у них самая разная. Иногда их поверхность имитирует различные материалы. Есть крышки со скульптурными изображениями в виде пней, муравейников, животных, персонажей из мультфильмов.

Дренажный колодец: самодельный приемник из покрышек ↑

Чтобы собрать своими руками приемный колодец для дренажа, понадобятся старые покрышки большого диаметра. Оптимальный вариант – прочные тракторные или грузовые шины. Количество изделий просчитывают по высоте запланированного резервуара с учетом высоты дренирующей подушки. Колодцы, оборудованные крышкой из чугуна, устанавливают в качестве точечных водоотводов в местах постоянного скопления воды.

Шины: герметичный материал для стенок колодца

Углубление должно находиться в естественной впадине или в самом низком месте на краю участка.

Копка котлована под приемник

Размеры котлована:

Глубина определяется, исходя из особенностей грунта и уровня воды в нем. Желательно, чтобы сброс происходил на глубину до 1,5 — 2 м. При таком углублении нет риска замерзания жидкости.

Диаметр котлована равен диаметру шины с добавлением до 30 см по окружности для изоляции и подсыпки.

Вход центральной линии должен находиться в верхней трети приемника.

Выкопанное углубление обязательно проверяют на вертикальность стенок: покрышки нужно установить строго вертикально друг на друга. Дно должно быть ровным.

Песчаная подушка на дне

На утрамбованную почву засыпают и уплотняют песок. Толщина песчаного слоя – 15 – 20 см. Сверху – слой щебня крупной фракции. Чтобы подсыпка не размывалась, целесообразно установить несколько крупных камней, а сверху – щебень. Вместо щебня допускается укладка речной гальки или камня.

На подготовленное основание укладывают первую шину. Выбирают способ соединения. Для герметичной фиксации используют цементный раствор.

Соединение шин хомутами из пластика

Устанавливая поочередно шины, выводят высоту на запланированный уровень. В нижней части, на первой покрышке, можно заблаговременно сделать узкие прямоугольные прорези для отвода воды на подсыпку.

Врезка в верхней части колодца

В верхнем кольце делают отверстие под трубу из центральной линии. Вокруг стенок делают обсыпку из щебня, кусков пенопласта. По внешнему диаметру утрамбовывают глину или заливают раствор.

Приемник для поверхностного отвода

Так обустраивают не только приемные дренажные емкости, но и точечные приемники в местах, где нет естественного оттока воды, а линия отвода не запланирована. При установке точечного дренажного слива на верхнюю покрышку необходимо установить защитную решетку: купить готовую или сварить из металлических прутьев, арматуры.

Точечный приемник с крышкой

Из покрышек можно сделать не только линейный дренаж или приемник, но и оборудовать полноценное фильтрационное поле. Такой способ отвода устраивают на участках, где повышенный уровень грунтовых вод и сложный состав породы не дают возможности организовать сброс в колодец.

Схема тоннеля: готовые пластиковые конструкции можно заменить разрезанными шинами

Поле представляет собой площадку, углубленную на полметра, с щебневой засыпкой. Вместо колодцев – труба из половин покрышек, сложенных вплотную друг к другу в форме тоннеля. Поступающая из линии вода просачивается через щебневую подсыпку в грунт.

Наглядная инструкция, как осушить сложный участок с помощью простейшего дренажа из покрышек.

Организация самодельных дренажных обойм и колодцев – временное решение проблемы. Таким способом можно отвести влагу из огорода или с дачного участка. Если планируется стройка, а грунт перенасыщен влагой, участок – со сложным рельефом, потребуется проектирование серьезной системы дренажа. Комплексная защита состоит из нескольких отдельных сетей: пристенного, глубинного, пластового дренажа, и, естественно, системы поверхностного осушения. Сооружение дренажа планируют до начала работ и проводят монтаж во время строительства.

Земляные работы

Копка котлована — самый малоприятный и трудоемкий этап. Можно, конечно, нанять экскаватор вместе с машинистом, но это опять деньги. В принятом варианте любое упоминание о рублях, долларах и фунтах вызывает законное отвращение.

Берется штыковая лопата, желательно с длинным черенком. Это потому, что яма будет узкой и глубокой. Для выброса земли подойдет обычный совковый шанцевый инструмент. У домовитого хозяина найдется и то, и другое.

Диаметр определяется размером покрышки. Глубина должна соответствовать объему сливаемых стоков, который соответствует 0,5 куб. м на человека в сутки. Большее количество дренаж не осилит.

Надо учитывать и состав почвы на садовом участке. Например, при наличии песчаного грунта процесс «процеживания» будет проходить быстрее, чем в суглинке. Следовательно, и копать можно не так глубоко.

Материалы и инструменты, необходимые для строительства канализации из покрышек

В том случае если владелец частного участка не может позволить себе установку дорогостоящей канализации, он может прекрасно справиться с этой задачей, используя подручные материалы, которые, как правило, имеются в наличии у любого домашнего мастера. Для устройства септика отлично подойдет старая автомобильная резина или покрышки.

Этот материал не так сложно найти, он имеется в наличии на предприятиях, которые списывают покрышки и шины за ненадобностью. Кроме того, можно найти в интернете объявления частных лиц. Самый оптимальный вариант – обратиться на шиномонтажную станцию. Там старых шин от различных автомобилей будет в избытке, и владелец сервиса может отдать сильно изношенные покрышки бесплатно, тем самым сэкономив на их утилизации.

Как уже было замечено ранее, использовать можно любые покрышки. Конечно, никто не будет приобретать новый материал для постройки отстойника, и это правильно. Изношенные изделия ничуть не хуже подойдут для септика и никак не деформируются, находясь в грунте. Как известно, резине не гниет и не реагирует на агрессивную среду.

Чтобы обрезать трубы из полипропилена, можно взять обычный, хорошо наточенный охотничий нож. Жидкий битум потребуется, чтобы создать непроницаемость участков, где соединяются элементы, а также вводится труба. Из всех возможных средств, он больше всего подходит к материалу автопокрышек.

Стоит запастись песком, неважно каким. Он отлично подойдет, чтобы закопать котлован, в котором уже будет установлен септик и траншея с трубами

Также для подобной работы подойдет «родной» грунт, который остался после рытья котлована и траншей. Однако он подойдет только при условии, что в нем не содержится прослоек рыхлой почвы с повышенной концентрацией песка и глины.

Дренажный слой также нуждается в засыпке. Для этой цели подойдет щебенка «калибром» от 5 до 20 мм. Засыпать надо около 1 метра. Не обязательно использовать для засыпки дорогостоящий щебень, подойдет любой бюджетный вариант. Для скрепления покрышек используются пластиковые хомуты, но можно взять вместо них обычную проволоку.

Сколько потребуется материалов

Количество труб определяется расстоянием, лежащим между септиком из шин и домом. Желательно брать изделия с запасом, поскольку во время строительства они могут быть деформированы. Также понадобится еще одна труба, чтобы соединить между собой обе емкости септика.

На два колеса требуется пять хомутов, поэтому следует ориентироваться на эти данные, покупая материалы. Если вместо них брать вязальную проволоку, достаточно будет 1-2 метров. Для защиты от влаги понадобиться кусок резины и один рулон рубероида.

Месторасположение и объем

Создать абсолютно герметичное соединение между покрышками не выйдет, независимо от того, какая схема обустройства выбрана. Поэтому требуется соблюдать нормативы отдаления от ключевых объектов на участке, которые касаются обычных выгребных ям и бетонных септиков. СНиП регламентирует такие нормы:

• Источник питьевой воды (колодец, скважина): для глинистых почв от 20 м, для песчаных от 50 м. В этом случае, чем дальше, тем лучше.
• Фундамент жилых построек, в том числе соседского дома – от 10 м. Такое отдаление обусловлено риском подмывания фундамента, что приведет к разрушению его и стен дома.
• Плодовые деревья, огород – 3-5 метров, заболачивание растениям ни к чему.
• Дорога – не меньше 4 метров, опять же для исключения подмывания.

Есть некоторые особенности размещения, что касаются именно септика из автомобильных покрышек:

• Самая эффективная работа установки достигается на песчаных почвах.
• Уровень грунтовых вод должен быть низким.
• Размещать покрышки требуется ниже уровня промерзания, так как существует риск деформации основного материала.
• Сделать септик из покрышек своим руками – это еще не все, нужно еще правильно за ним ухаживать. Желательно регулярно использовать специальные препараты для удаления запаха и уменьшение стоков в объемах. Так удастся избежать неприятностей с соседями и зловония на своем участке.
• Время от времени его придется откачивать и такую возможность нужно предусмотреть заранее – спецтехнике необходима подъездная дорога.

Объем

Так как создавать будем септик, а не выгребную яму, опираться на норматив в 200 литров с человека не будем. Для конструкции потребуется 3 комплекта шин по 5-7 штук. Для первого – самого большого отстойника требуется взять резину от грузовых автомобилей, для 2 и 3 подойдут шины меньшего диаметра.

Устройство и принцип действия отстойника

Выгребная яма – простейший вариант обустройства автономной канализации. С появлением высокоэффективных септиков и локальных систем очистки применение сливных сборников в частных домохозяйствах и коттеджных поселках снизилось. Однако среди дачников этот способ вывода сточных вод остается востребованным.

Наиболее бюджетная и легкая в исполнении система локальной канализации основывается на применении старых автопокрышек. В этом случае стенки сливного сборника укреплены резиновыми шинами, днище у резервуара отсутствует.

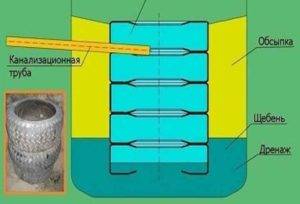

Возможно два варианта организации сливной ямы: 1 – поглощающий колодец без дна, предназначенный для переработки и утилизации серых стоков и осветленной воды, прошедшей обработку в септике, 2 – герметичный накопительный резервуар, устраиваемый для сбора смешанных или коричневых сточных масс. Оба способа просты и доступны в реализации

Основание поглощающего, или иначе фильтрующего варианта – дренажный слой из щебня и песка. Устойчивость конструкции достигается за счет веса самих автопокрышек, земельной обсыпки и накопленных сточных вод.

В верхней части «башни» из автопокрышек предусмотрен ввод канализационного трубопровода. Все сооружение накрывается крышкой, которая препятствует распространению неприятного запаха и засорению ямы

Принцип работы поглощающей ямы:

1. Сточная жидкость по трубе поступает в емкость.
2. Тяжелые, твердые взвеси оседают на поверхности «подушки» из щебня.
3. Полуочищенная вода просачивается сквозь дренажный слой и проходит вглубь грунта.
4. Накопленный ил периодически откачивается из резервуара.

Для повышения качества фильтрации и ускорения дренажа стоков внутри резервуара из автопокрышек устанавливается пустотелая перфорированная труба.

Часть сточных вод подвергается двойной чистке – не осевшие на дно взвеси отфильтровуются дренажной трубой и проходят доочистку в песчано-гравийной засыпке

Реальный пример

Предлагаем увидеть и оценить реальный пример сливной ямы из покрышек для бани на даче, сделанной своими руками.

Реальный пример сливной ямы из покрышек для бани

Использовалось 4 покрышки от легкового автомобиля. В верхней покрышке вырезалось отверстие для трубы. Сверху вся конструкция зарывалась металлической крышкой, полученной после разрезания обычной металлической бочки. Герметизация конструкции не проводилась, так как грунт глинистый и этого было достаточно.

Хотя полезный объем данной ямы очень маленький, но его реально хватало на протяжении 20 лет использования бани в летний период 3-4 раза в месяц.

Как сделать выгребную яму из покрышек своими руками: пошаговая инструкция

Устройство выгребной ямы из автомобильных покрышек

На самом деле выгребная яма из покрышек — достаточно удобная часть канализационной системы, которую очень легко создать. Итак, как сделать выгребную яму из покрышек своими руками :

для начала необходимо подготовить материал, а именно, автомобильные или тракторные покрышки

Обратите внимание, если у вас нет старых покрышек, которых в среднем понадобится около 10, может чуть больше, не спешите покупать новые. Стоит проехаться по автомастерским, там очень часто имеются старые покрышки, которые обойдутся вам значительно дешевле;

Б/у автомобильные покрышки для выгребной ямы можно поискать в автомастерских

после того, как необходимое количество покрышек будет подготовлено, необходимо приступать к выкапыванию, непосредственно, самой выгребной ямы

Обратите внимание на тот момент, что дно ямы должно иметь небольшой уклон по отношению к будущему люку. Вам стоит быть готовым к тому, что этот процесс может занять достаточно много времени, вплоть до нескольких дней

Если есть возможность, то можно упростить себе задачу и нанять трактор, который справится с этой задачей гораздо быстрее, уже через час яма будет готова;

Готовая яма. Покрышки должны беспрепятственно поместиться внутри

как только яма будет выкопана, в ее центре необходимо сделать дренажную скважину. Сделать это можно с помощью садового бура. Эта скважина необходима для того, чтобы дать возможность сточным водам пройти все слои грунта, не застаиваясь;

Нужно сделать «дырку» в земле, чтобы сточные воды попадали сразу в грунт

в полученное отверстие следует вставить дренажную трубу с таким учетом, чтобы ее верхний конец был выше дна ямы где-то на один метр, так можно будет избежать засорения трубы. По боковым частям трубы делаются небольшие отверстия, через которые, собственно, и будет уходить вода. Заметьте, что эти отверстия на трубе, так же, как и ее верхняя часть, должны быть дополнительно защищены полипропиленовой сеткой;

Далее нужно вставить дренажную трубу в скважину

после этого этапа дно ямы засыпаем 10 сантиметровым слоем крупного щебня. Теперь пришло время выкладывания покрышек. Но предварительно необходимо с каждой покрышки срезать внутренний обод, это позволит воде хорошо стекать и предотвратить ее скапливание внутри автомобильных покрышек. Срезать внутренний обод с них можно посредством электролобзика;

Выгребная яма из покрышек

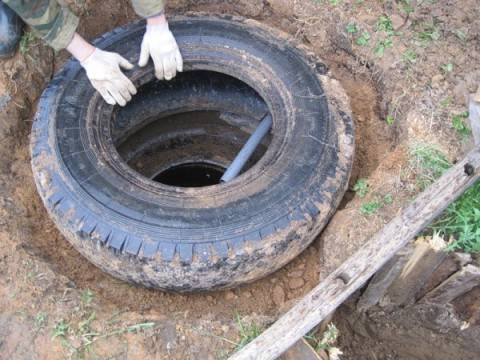

теперь пришло время установки вводной трубы, для этого с помощью электролобзика с боку шины нужно вырезать соответствующего диаметра отверстие;

Нужно сделать отверстие в покрышке для трубы

укладывать автомобильные покрышки в выгребную яму необходимо так, чтобы самая верхняя шина была на небольшом возвышении от уровня почвы. Образовавшиеся пустоты между покрышками следует засыпать землей. Что касается внутренних стыков между покрышками, то их необходимо изолировать герметиком;

Выгребная яма фото

яма готова, осталось ее прикрыть и сделать это можно при помощи полимерной крышки. Кроме того, системе необходимо обеспечить хорошую изоляцию, для этого потребуется сделать вентиляционную трубу. Труба должна находиться на небольшом возвышении – 60 см от уровня земли.

Вентиляционная труба для выгребной ямы из покрышек

Отдельного внимания заслуживает тот факт, что выгребная яма своими руками для частного дома имеет некоторую особенность!

Особенность эта заключается в том, что яма не имеет дна, что вносит некоторые коррективы в ее месторасположение. То есть, она должна находиться на некотором расстоянии от дома – не менее 5 метров, от проезжей части — на 4 метра, от соседнего участка — на 2 метра, от колодца — на 25 метров.

Что касается откачки сточных вод из выгребной ямы, то это можно сделать посредством ассенизаторской машины.

Отличие от выгребной ямы

Сливная яма и септик — не одно и то же. Это совсем разные объекты и их целевое назначение различается.

Выгребная яма герметичная и служит только для заполнения сточной жидкостью. Когда она полная, эксплуатация сооружения прекращается. Владелец вызывает специальную ассенизаторскую машину, которая откачивает все содержимое ямы.

Совсем другое дело — септик. Данное сооружение выполняется негерметичным.

При незначительном наполнении емкости владельцам даже не нужно думать об откачке содержимого.

Более интенсивное пользование водой, частые стирки, наполнение бассейна и посещение сауны в доме все же приводит к переполнению септика. Воду в нем приходится откачивать, вызывая ассенизаторскую машину. Однако этот процесс осуществляется гораздо реже, чем при наличии выгребной ямы.

Конструкции септиков бывают самые разные. Стенки выкладываются из кирпича, шлакоблоков, бутового камня, гранита с отверстиями для интенсивного впитывания воды.

Дно застилают щебнем, битым кирпичом, керамзитом, оставляют простой не трамбованный грунт. Прекрасным материалом для строительства септика на дачном участке, дворе коттеджа, собственного дома являются лысые автомобильные покрышки.

Целесообразность сливного сборника из автопокрышек

Планируя сооружение выгребной ямы из автопокрышек, необходимо сопоставить особенности обустройства, эффективность работы сливного сборника с предполагаемыми условиями эксплуатации и «нагрузками» на канализационную систему.

Главные аргументы в пользу колодца из резинотехнических изделий:

1. Низкая стоимость. Использованные покрышки можно достать бесплатно – на автосервисе или автотранспортном предприятии остается много старых шин под утилизацию. В крайнем случае, изношенную автомобильную резину получится приобрести практически за копейки на барахолке. Основная статья расходов – обустройство подводящего трубопровода.
2. Простота монтажа. Подготовка материала, установка и подключение сливного резервуара – посильная задача для одного человека. Работа не предусматривает использование дорогостоящих инструментов и оборудования.

Резина не поддается коррозии, поэтому яма прослужит дольше, чем сооружение из металлических бочек. Средний срок эксплуатации – 10-12 лет.

Для сооружения поглощающего колодца подойдут любые автомобильные шины, диаметр которых превышает 1 метр. Весь процесс сооружения сливной ямы из покрышек займет 1-2 дня

«Кустарное» очистное сооружение для канализации имеет ряд негативных факторов, ограничивающих его применение:

1. Низкая производительность. Даже покрышки очень большого размера не способны обеспечить достаточный объем для накопления и отвода сточных вод. Поглощающая яма из шин подойдет для семьи из двух-трех человек.
2. Промерзание системы. Несмотря на использование теплоизоляционных материалов при сильных морозах резина околевает, что чревато замораживанием стоков и остановкой работы канализации.
3. Неприятный запах. Время от времени со стороны выгребной ямы могут доноситься «ароматы» нечистот. Для устранения проблемы монтируют фановую вентиляционную трубу и накрывают люк плотной крышкой.
4. Ограниченность использования. Степень очистки стоков поглощающей ямой достигает 40% – этого недостаточно для безопасного отвода в грунт. Чтобы не нарушить экологическое равновесие в сливную яму из покрышек нельзя сбрасывать сильно загрязненную жидкость и фекальные массы.
5. Недостаточная герметичность. Обеспечить полную непроницаемость стыков между покрышками достаточно сложно. При подвижках грунта и после чистки высока вероятность разгерметизации конструкции – нечистоты начинают просачиваться в грунт.

Утрата герметичности – самая частая причина сбоя в работе канализационной системы.

Возможные решения проблемы: капремонт конструкции после чистки или полный демонтаж резинового колодца с последующим возведением траншеи из новых покрышек.

Скопившийся ил препятствует нормальному дренажу сточных вод, поэтому сборник необходимо регулярно  очищать. Процесс чистки очень трудоемок из-за неровности стенок резервуара

Поглощающий колодец из покрышек целесообразно возводить при выполнении следующих условий:

• объем сточной жидкости не превышает 1 м.куб/сутки;
• уровень грунтовых вод на участке находится на глубине от 2-х м;
• выгребную яму без дна предпочтительно обустраиваться на легких, хорошо дренируемых грунтах (песок, супесок), на тяжелых субстратах (глина) вода склона застаиваться.

Строительство ямы целесообразно для дачного участка, сауны или бани сезонного использования.
