Как самостоятельно сделать мотор для откатных ворот

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

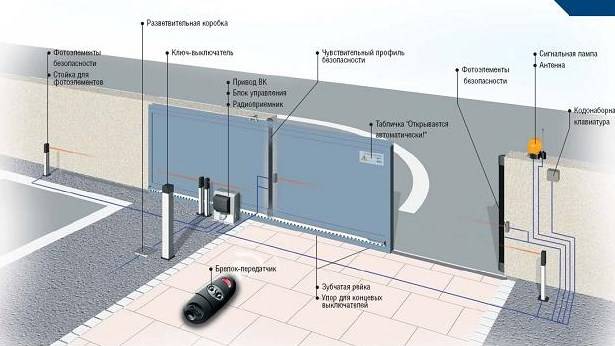

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

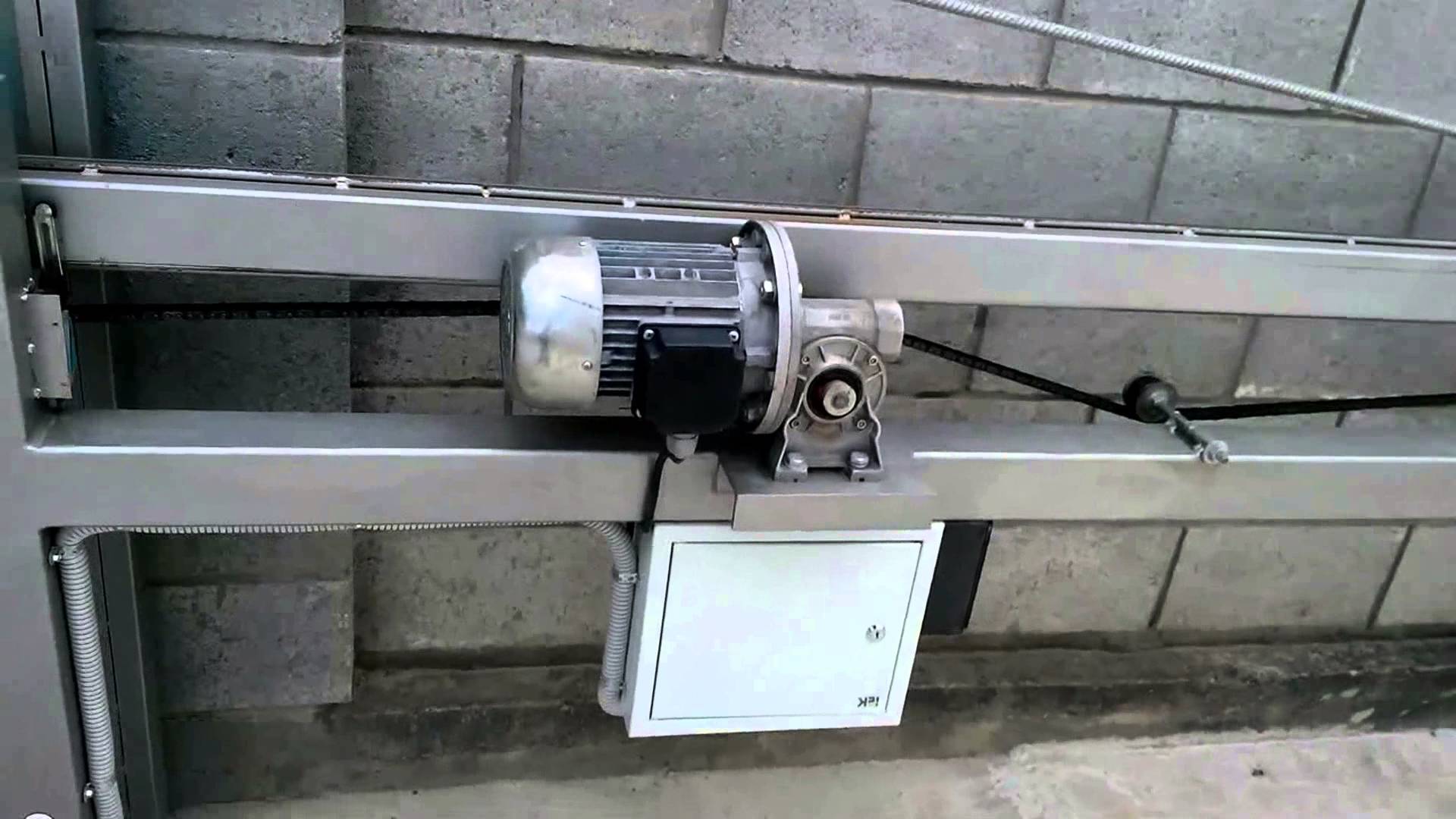

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом. Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Расчёт материала и подготовка инструментов

Распашные ворота, которые устанавливают гораздо чаще, чем откатные или подъёмные конструкции, собираются из следующих компонентов:

• засов;
• опорные столбы, на которых будут держаться створки;
• каркас из металлических элементов;
• створки;
• петли для гаража;
• ручки на двери;
• два электрических привода.

Кроме того, понадобятся различные материалы и крепёжные элементы:

• прутья арматуры диаметром 1,4 см;
• две железные трубы с разным сечением (60х40 мм и 40х20 мм);
• листы материала для обшивки створок;
• 2 трубы, сечение которых составляет 10х10 см;
• раствор из цемента и песка;
• растворитель, грунтовочный состав и алкидная эмаль;
• электрод;
• трёхпроводный кабель;
• саморезы для крепления металлических деталей;
• монтажные пластины (для приводов);
• кронштейны и дюбели;
• поливинилхлоридные трубки с изоляционным материалом внутри.

Для изготовления каркаса и створкок распашных ворот нужны металлические трубы различного сечения

Чтобы смонтировать ворота и установить автоматику, нужны определённые инструменты:

• угловая шлифовальная машинка;
• лопата;
• сварочный аппарат;
• дрель;
• шуруповёрт;
• измерительная лента, строительный уровень и линейка;
• щётка для обработки металла;
• кисть для лакокрасочных работ;
• индикаторная отвёртка;
• изоляционная лента;
• молоток и плоскогубцы;
• устройство защитного отключения.

Возможно Вам будет также интересно:

• Каркас откатных воротЗаказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
• Автоматика для откатных воротАвтоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Ворота с калиткой или калитка отдельно?Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

• По-настоящему необычный забор — зеркальный заборЕсли захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …
• Столбы для забора. Без ошибок строим забор своими рукамиЗабор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

Советы по устранению допущенных ошибок

Наступило время проверки работы приводов двухдверных ворот. Если всё установлено правильно, створы должны приходить в движение по сигналу, полученному от пульта. Если допущена ошибка в подключении, и может быть, створки двигаются не туда, куда надо, то устраняется это просто, местами меняют провода Х и Y или U и V на плате управления. При этом меняются местами провода первого и второго двигателя.

На следующем этапе выставляют на плате продолжительность работы одной створки и величину задержки второй. Время паузы второй створки желательно сделать не более 1-2 секунд.

Кроме того, плата управления позволяет регулировать мощность усилия привода. Это регулируется перестановкой фишки на трансформаторе на имеющейся контактной колодке. Не нужно выставлять самое большое усилие электропривода. Опытные люди выставляют минимум рабочего усилия, при котором створы нормально функционируют. Если ворота легкие, то при максимальном усилии – автоматика будет постоянно работать на максимальной мощности, и в момент торможения ворота будут терпеть излишние нагрузки при остановке.

Для того, чтобы створки ворот четко фиксировались и не было болтанки при сильном ветре, рекомендуется установить упоры, или хотя бы один центральный, который придаст жесткости конструкции.

Внимание! В линейных электроприводах при монтаже следует оставлять хотя бы сантиметр свободного хода штока. Это требуется во избежание закусывания червячного устройства и появления большой изношенности в этом месте

В последующем это может привести к разрушению червячного механизма

Это требуется во избежание закусывания червячного устройства и появления большой изношенности в этом месте. В последующем это может привести к разрушению червячного механизма.

Как же все-таки установить автоматику?

План автоматизации откатных ворот:

• Выбор места
• Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
• Установка автоматики

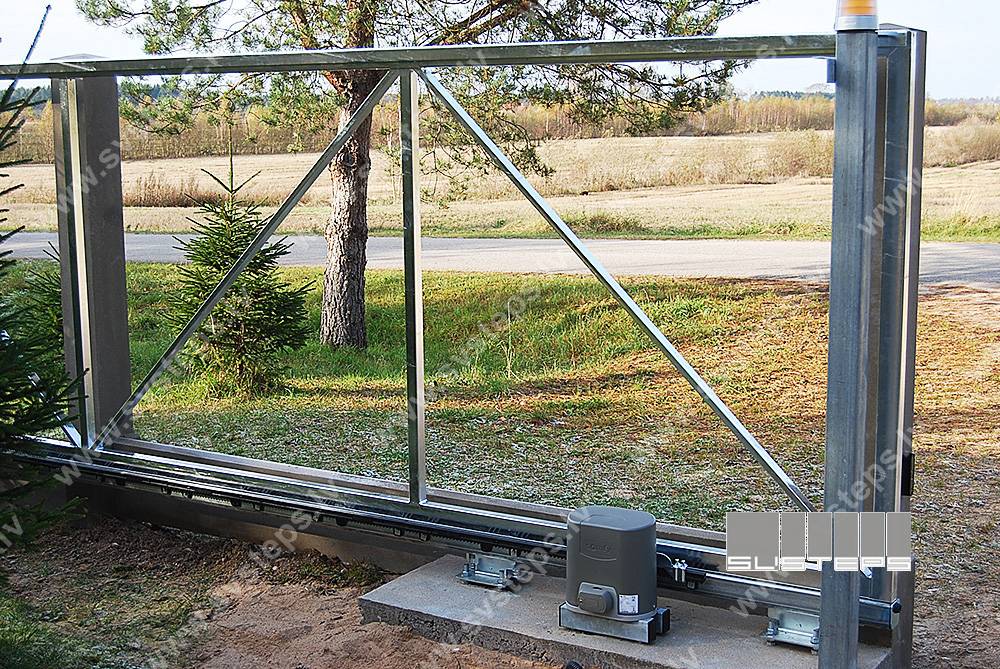

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

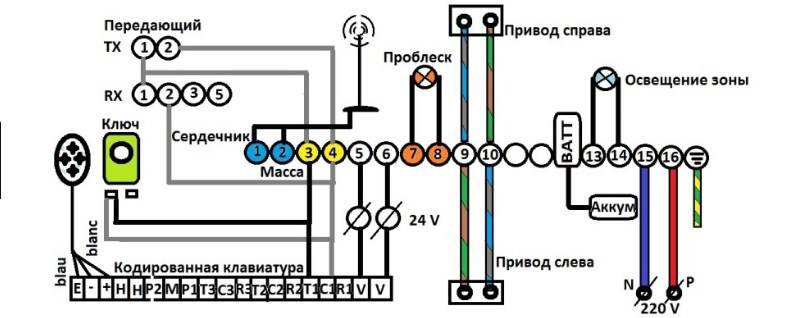

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Как осуществляется движение конструкции?

Каретки роликов

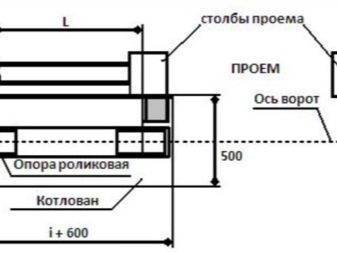

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность

При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм

Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Как выбрать?

Привлекательными и практичными откатными воротами сегодня никого не удивишь. Подобные модели встречаются довольно часто

Определитесь, какие именно ворота вы хотите видеть на своем участке, а также какие створки в них должны присутствовать. Исходя из поставленных целей, правильный выбор будет сделать намного проще, и это не займет много времени. Заранее решите для себя, хотите вы купить механические или электрические модели с пультом управления. Конечно, второй вариант обойдется намного дороже, зато использовать его будет гораздо проще, особенно если речь идет о закрытии/открытии ворот в скверную погоду.

Если вы планируете изготавливать такие модели самостоятельно, то все составляющие необходимо подбирать грамотно и внимательно. Постарайтесь ничего не упустить из виду, иначе функциональность откатной системы будет неполной. Не рекомендуется браться за такую работу, если вы не уверены в своих силах.

Если вы хотите заполучить на свой участок действительно уникальную конструкцию, обладающую неповторимым дизайном, то вам стоит заказать ее у проверенного производителя. Стоить такая система будет намного дороже, зато в результате вы получите именно то, что будет полностью соответствовать вашим требованиям и желаниям.

Заключение

Использовать конструкцию более комфортно позволит электропривод. Откатные ворота, установка которых вами может быть произведена самостоятельно, на следующем этапе предполагает обшивку полотна профилированным листом. Первоначально материал необходимо будет раскроить по ширине и высоте, придав полотну нужный размер.
