Как изготовить печь-буржуйку из газового баллона

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

• сварочный аппарат в комплекте с электродами;
• болгарка и круги для резки металла;
• рулетка;
• металлические уголки;
• металлические прутки для колосниковой решетки;
• трубопровод;
• листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

1. Делаем чертеж будущей печи.
2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.

3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.

8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

1. Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
2. Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
3. Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
4. В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
5. Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
6. Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
7. Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
8. Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
9. На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение

Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации

При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы

Важно понимать, что его размеры не должны быть чересчур большими. Теперь нужно соорудить зольник

Его габариты не должны оказаться больше трети высоты канистры

Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование. Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

Горизонтальная печь

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Буржуйка своими руками и инструкция

Чтобы выложить печку, не нужна сварка или навыки каменщика.

Пригодятся:

• высокое пластиковое ведро;
• несколько канализационных ПВХ труб;
• бетонная смесь класса с16-20;
• несколько прутков арматуры;
• мастерок и тара для замешивания бетонной смеси.

Алгоритм работ такой:

1. В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
2. В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
3. Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
4. После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
5. После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.

Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

• Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
• Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
• Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
• Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков

Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов.
Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения.
Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров

Повышенный расход топлива позволяет использовать печь только на необходимое время.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева

Важно изготовить универсальное устройство, которое поможет в любую минуту

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам  отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

Как прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
• Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
• Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

• Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Необязательные детали

Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

Способ увеличения КПД.	Метод
Утеплить дымоход.	Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче.
Увеличить площадь соприкосновения металла с воздухом.	Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки.
Соорудить плитку.	Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева.
Сделать кирпичную «шубу»	Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто.
Отработка.	Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости.

Водяной контур

Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:

• На участке дымохода установить водяной контур с двумя патрубками.
• В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
• Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
• При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.

Дополнительный теплообменник

К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.

При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.

Колосники

Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.

Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.

Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.

1 Как устроена буржуйка – зольник, топка и дымоход

Чтобы изготовить печь-буржуйку, вы должны понимать ее устройство. Схема буржуйки чрезвычайно проста. Фактически этот очаг состоит из трех основных зон. Зольник – это участок в нижней части корпуса, отделенный от остальной печи колосниковой решеткой. Сквозь ячейки этой решетки в печь поступает воздух, необходимый для горения топлива. В обратном направлении ссыпаются мелкие несгоревшие частички дров или угля (зола или шлак).

Буржуйка состоит из трех основных частей: зольника, топки и дымохода

Топка – участок над колосниковой решеткой зольника. В простых печах, к которым относится интересующая нас буржуйка, топка заполняет весь остальной объем корпуса. В эту камеру загружают дрова, уголь, торф или пеллеты, поэтому у топки должна быть широкая дверца с надежным запором. Чистить эту камеру от несгоревших остатков топлива нужно только в случае использования в качестве такового каменного угля, образующего при горении твердый шлак. Во всех остальных случаях несгоревшие остатки просыпаются сквозь колосники в зольник.

Дымоход – воздуховод, врезанный в верхнюю часть топки со стороны, противоположной месторасположению дверцы для загрузки топлива. У печей-буржуек дымоход собирается из металла и состоит из колена (углового участка), горизонтального боровка и вертикального канала для отвода газообразных продуктов горения на улицу. В большинстве случаев дымоход буржуйки выходит на улицу сквозь стену, поэтому внутри помещения находятся колено и боровок, а вертикальный участок располагается за пределами дома. Поэтому эту часть дымохода делают как из металла, так и из кирпича, асбестоцементных или керамических труб.

Дымоход от буржуйки обычно выводят на улицу через стену

Устроенный таким образом очаг обустраивают на основе любой герметичной емкости из металла. Для этого в емкости прорезают проемы под дверцы, разделяют ее внутреннюю часть на две зоны – зольник и топку, и врезают в предварительно рассверленную часть колено дымохода. Как видите, изготовить такую систему своими руками не так уж и сложно. И далее по тексту мы предложим вам два варианта пошаговых инструкций, описывающих технологию сборки подобных тепловых генераторов.

Как сделать печку буржуйку своими руками: обзор технологии

Уточним сразу же – наша самодельная печка собирается из 50 литрового, «красного» баллона, рассчитанного на хранение пропана или пропанобутановой смеси. Такие баллоны используют и в быту (для питания автономных газовых плиток), и в промышленности (для хранения горючего, предназначенного для газового резака). То есть такой баллон можно найти где угодно.

Подготовка баллона

Сам процесс сборки печи начинается с подготовки «полуфабриката», которую реализуют следующим образом:

• Из баллона стравливают газ. Для этого нужно попросту открыть вентиль и дождаться завершения хорошо слышимого «шипения». Причем стравливать газ нужно на воздухе, а не в помещении.
• Далее следует избавиться от специфического «газового» аромата – запаха одоранта — меркаптановой отдушки, добавляемой в баллон для обнаружения протечек газа. Для этого нужно промыть баллон (заполнив по «плечики») раствором кислородосодержащего отбеливателя (например, персолью), смыв осадок 10-процентным раствором обычной кальцинированной соды.

После промывания баллон можно использовать в качестве полуфабриката корпуса.

Выбор конструкции печи

Самодельная буржуйка может быть горизонтальной или вертикальной. То есть баллон либо «стоит» в естественном положении – вентилем вверх, опираясь на кольцевую подставку, либо лежит – вентилем в бок, опираясь на приваренные к корпусу «ножки».

Поэтому конкретный вариант печи из газового баллона вы должны выбрать сами, ну а мы расскажем, как строятся обе разновидности баллонных буржуек – и вертикальная и горизонтальная.

Строительство «горизонтальной» буржуйки

Горизонтальная самодельная печь из газового баллона сооружается следующим образом:

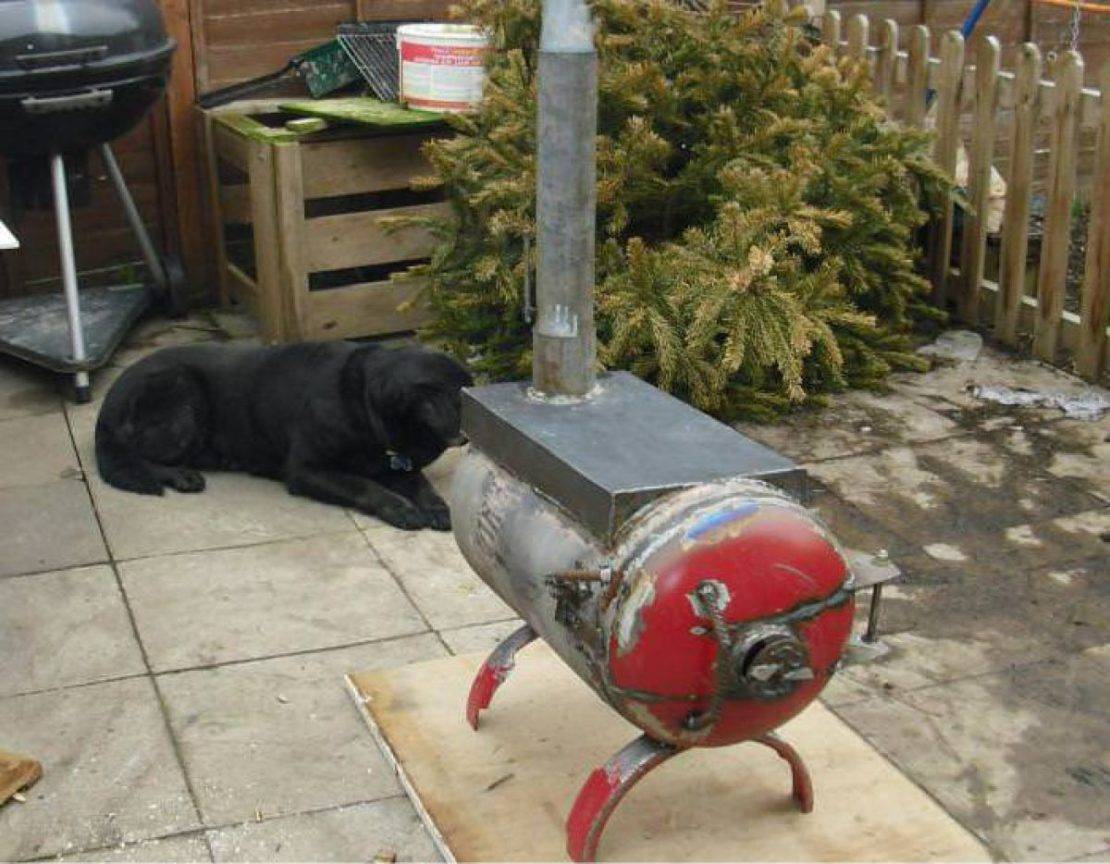

Горизонтальная самодельная печь

• С емкости (баллона), на уровне «плечиков» (торцевой полусферы), срезается верхняя часть с отверстием под вентиль.
• К цилиндру приваривают четыре ножки, переводящие полуфабрикат в горизонтальное положение.
• В верхней части баллона, у дальнего, закрытого торца, вырезают круглое отверстие – основу будущего дымохода. После этого над отверстием наваривают кольцевой «воротник», согнутый из 5-сантиметровой стальной полосы.
• Во внутреннюю часть баллона монтируют поперечные колосники, отстоящие от нижней точки окружности на расстоянии, равном ¼ диаметра. Причем для удобства монтажа в стене баллона можно заранее высверлить или прожечь резаком отверстия, в которые будет вставлен прут колосника (для последующего монтажа кольцевым швом, вокруг прута, снаружи корпуса). Впрочем, возможен и альтернативный вариант, когда самодельная печь из газового баллона комплектуется (изнутри) двумя полками из уголков, на которые укладывают колосниковую решетку. Причем с точки зрения замены прогоревших колосников этот вариант выглядит даже предпочтительнее вышеописанной врезки.
• Далее, к лицевой части баллона приваривают стальной лист, в котором вырезано отверстие под дверцу и вварен штуцер с шаровым вентилем – его используют в качестве поддувала. Дверца крепится на петли и закрывается на защелку. Альтернативный вариант предполагает монтаж вокруг торца, на сварку, широкого 10-сантиметрового, кольцеобразного пояса. Причем пояс-кольцо монтируется и по внешней и по внутренней части корпуса, образуя зазор, в который вставляют срезанную с верхней части баллона полусферу – она и будет «дверцей» в топку. А в качестве «поддувала» можно использовать отверстие под вентиль, укомплектованное шаровым затвором или дроссельной заслонкой (диск на штыре).

Установка такой печи в помещении возможна только на стальной лист, шириной не менее 100 сантиметров и длиной не менее 150 см. Причем перед «дверцей» в топку должна оставаться площадка, длиной от 50 сантиметров.

Сборка вертикальной буржуйки

Вертикальная печка из газового баллона строится следующим образом:

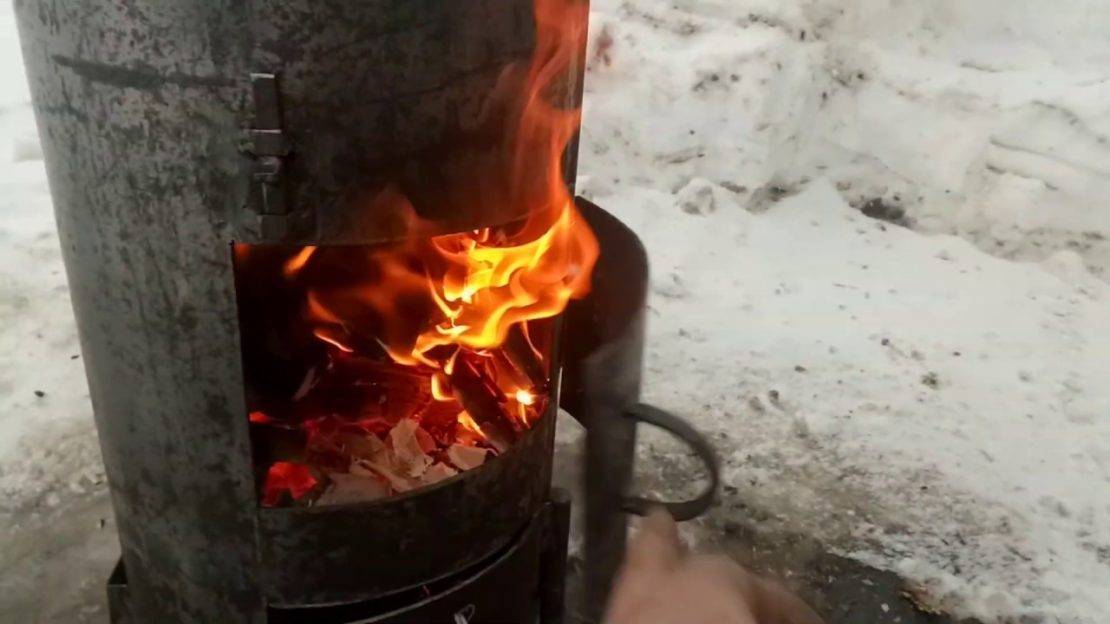

Вертикальная печка из газового баллона

• Отверстие под вентиль, в торцевой части, расширяют до 10 сантиметров, наваривая, по кольцу, металлическую пластину (воротник), толщиной от 5 сантиметров. Эта деталь послужит патрубком для дымохода.
• На определенном расстоянии 5-10 сантиметров от днища вырезают отверстие под дверцу для поддувала, а немного выше него – отверстие под дверцу для топки. Габариты отверстий – произвольные, но площадь дверцы под поддувало не может быть меньше площади дымоходного патрубка в верхней части баллона.
• Между «поддувалом» и «топкой» вваривают полки для размещения колосниковой решетки или прутков.
• Дверцы крепят на петлях и оборудуют защелками (на эксцентриках).

Установка такой печки осуществляется на стальной лист с габаритами 60-70 на 100 сантиметров.

https://www.youtube.com/embed/

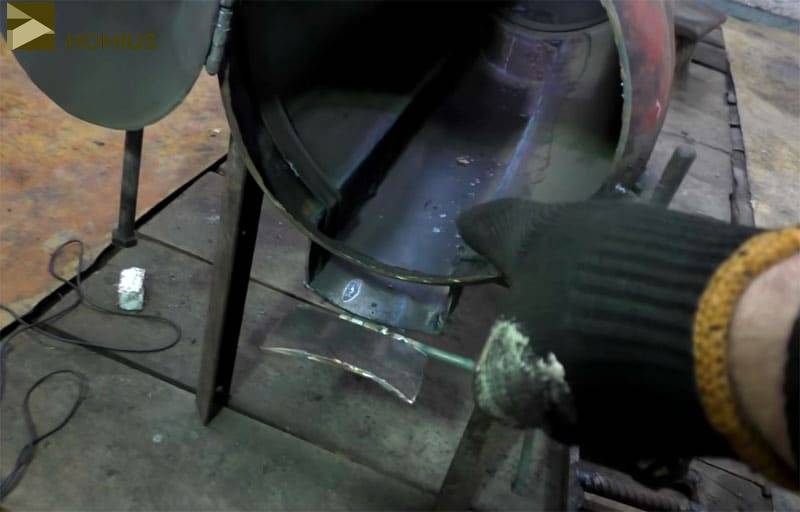

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.
