Самостоятельное изготовление откатных ворот — порядок действий

Металлические ворота распашного типа: производим расчеты

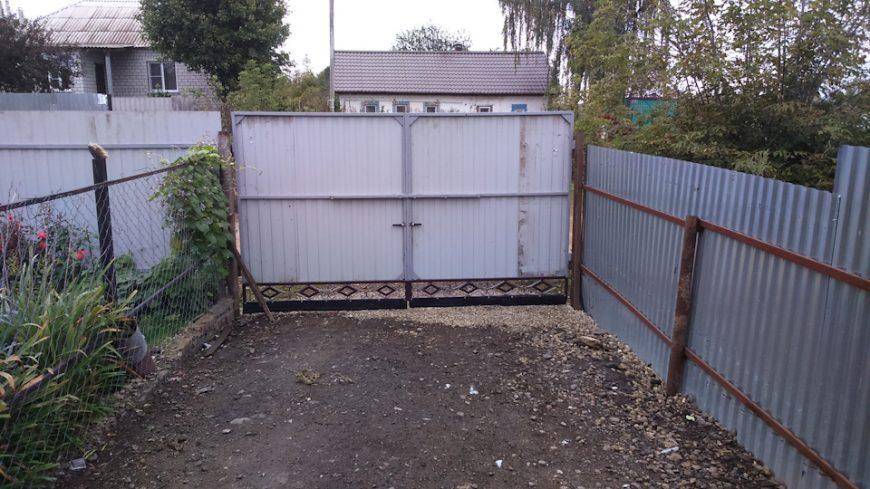

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

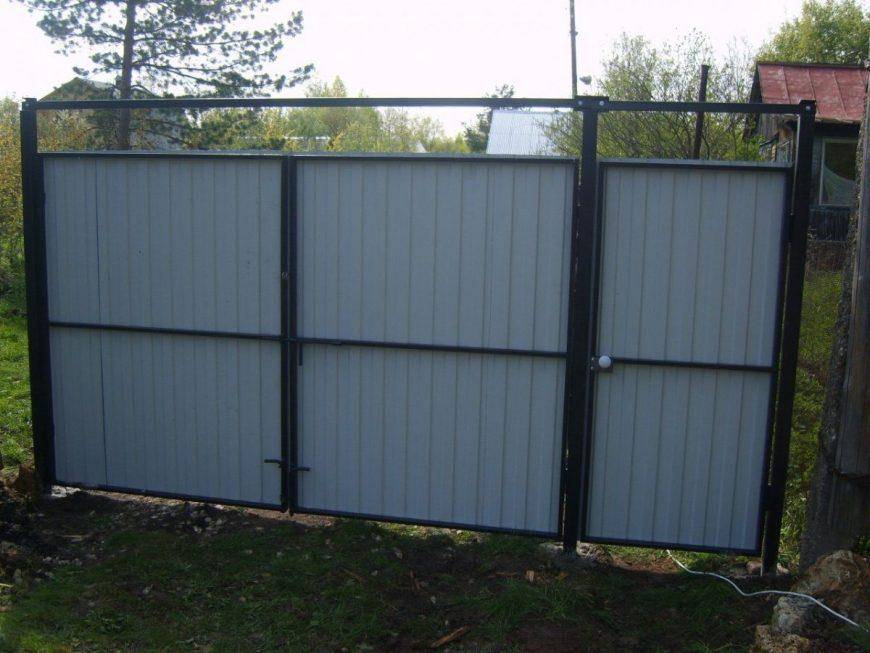

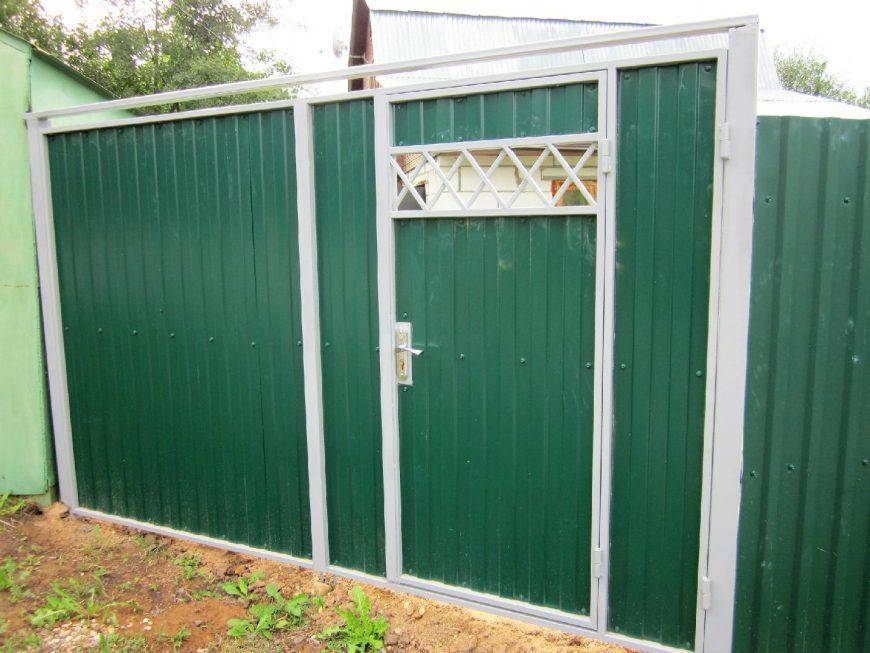

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

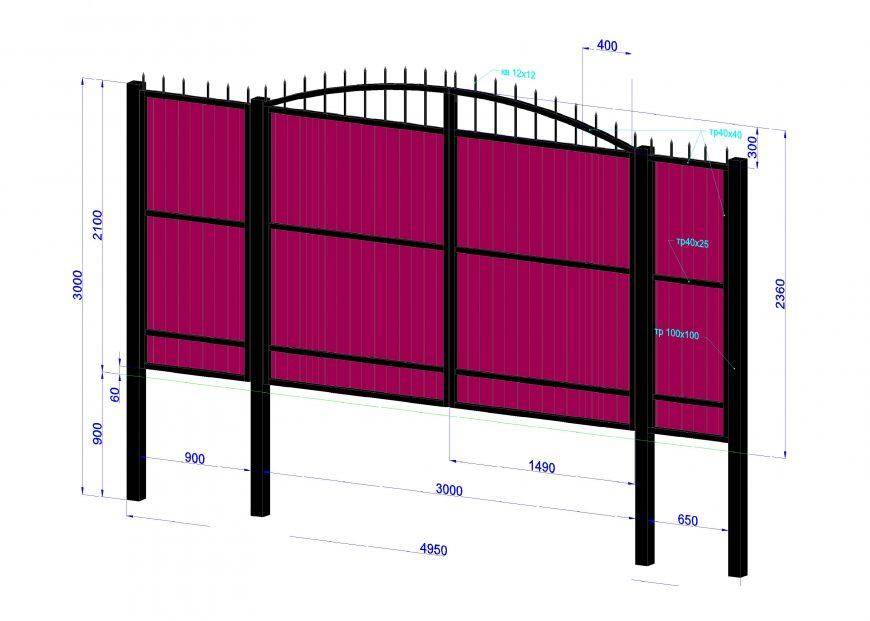

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали

При этом важно учитывать следующие моменты:

Дополнительные операции

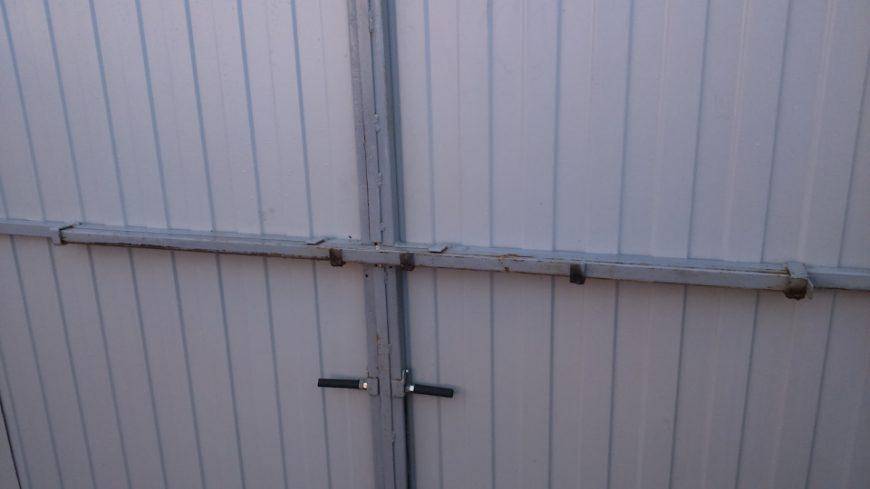

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

• Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
• Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
• Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

• Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
• Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
• Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

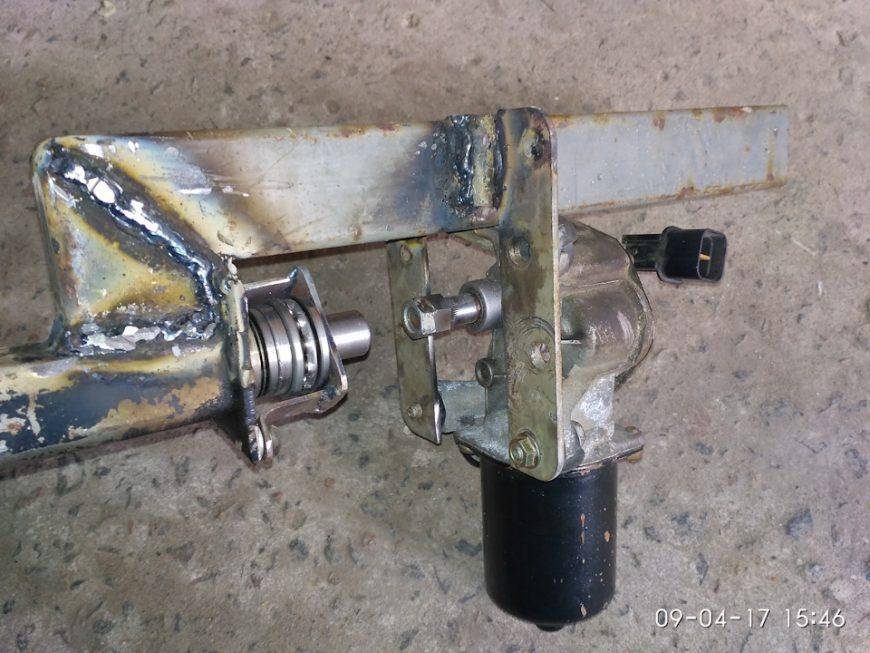

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава. С такой деталью механизм ворот будет более прочным и износостойким.

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

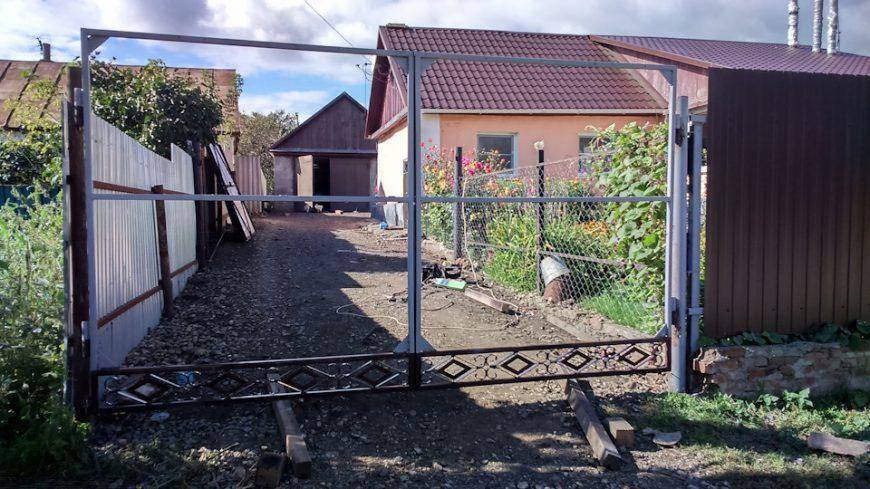

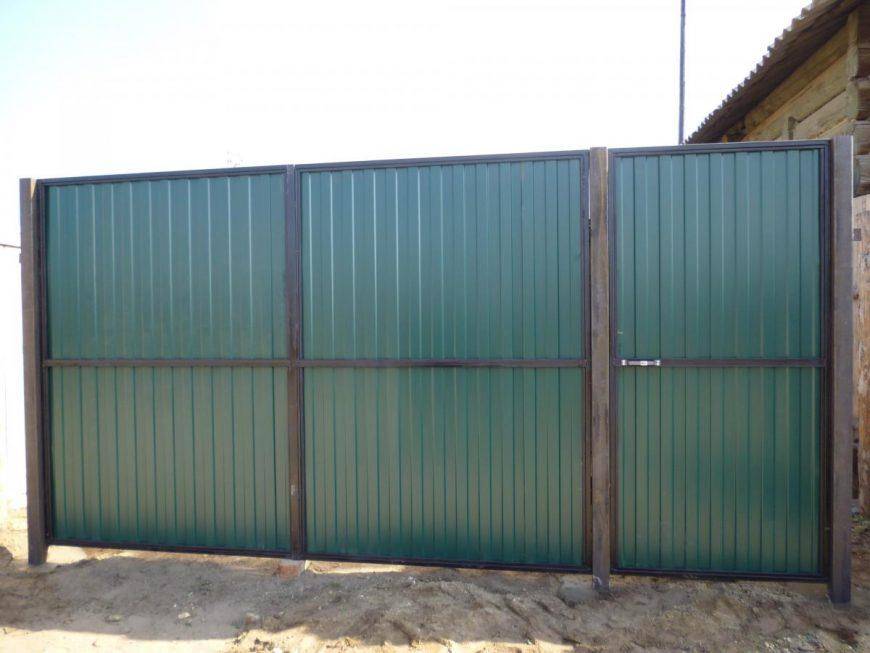

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

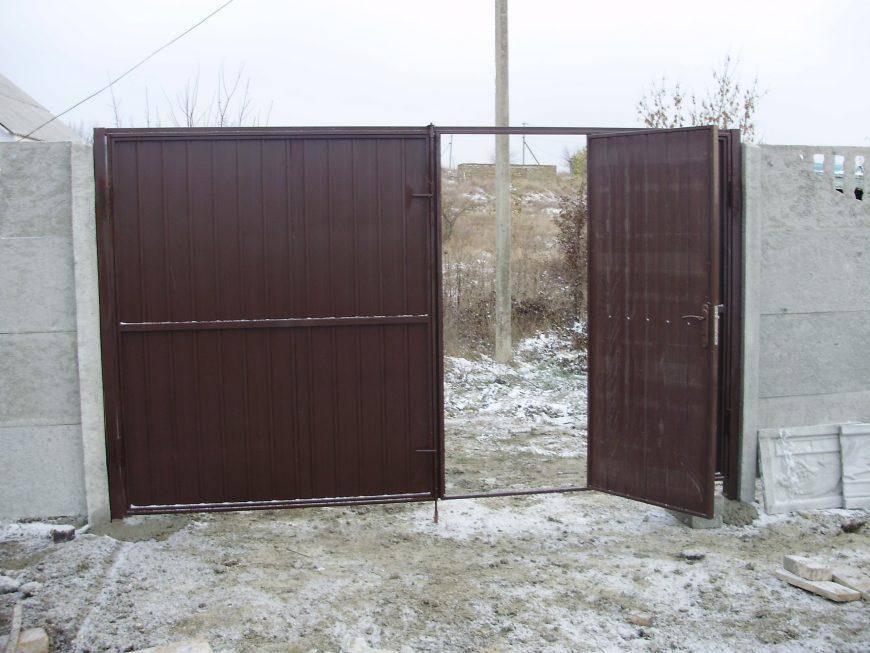

1. К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

1. К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
2. Производится облицовка воротных створок:
   • 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
   • 2) с помощью ножниц по металлу вырезаются требуемые листы;
   • 3) все имеющиеся кромки тщательно зачищаются;
   • 4) листы накладываются внахлест, имеющий одно направление;
   • 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.

1. Производится окрашивание готового изделия.

Виды откатных ворот

Необходимо отметить, что чисто конструктивно откатные ворота – это устройство, которое откатывается вдоль забора, открывая тем самым въезд внутрь двора. Отсюда, в принципе, и название. Но по способу опоры на несущие элементы они делятся на несколько видов.

Подвесные

Подвесные ворота часто применялись именно на производственных объектах. По сути, это воротное полотно, которое подвешивалось на горизонтально расположенную несущую балку, установленную на опорных стойках. Ролики, используемые в конструкции, выполняли и функции элементов перемещения, и крепёжных изделий.

Очень надёжное сооружение. Многие откатные ворота этого типа до сих пор эксплуатируются, хотя им уже не менее 50 лет.

Сегодня в частном домостроении, да и на промышленных объектах, такие ворота не устанавливают. Причины:

• несущая балка ограничивает высоту проема, что не всегда возможно;
• все конструкция является материалоёмкой, то есть на нее приходится тратить большое количество металлопрофиля, что по нынешним ценам просто недопустимо.

Сдвижные ворота подвесного типаИсточник metall-crimea.ru

Откатные по рельсу

Эта разновидность – самая используемая, самая популярная с достаточно высокой степенью надёжности. Чисто конструктивно это воротное полотно, которое на роликах ездит по рельсу. Для прочности и устойчивости есть ещё одна точка, которая поддерживает конструкцию. Это верхняя опора в месте выезда ворот, то есть у одной из опор.

Единственный недостаток модели – рельс, который собой перекрывает въезд. Он выступает над дорожным полотном, поэтому автомобиль будет все время через него переезжать. Многие утапливают рельс в грунт, чтобы он находился на уровне дороги. Но, как показывает практика, рельсовая балка все время загрязняется, что осложняет перемещение ворот по ней. Поэтому приходится с постоянной периодичностью чистить место расположения рельса.

Сдвижные ворота по рельсуИсточник moyaograda.ru

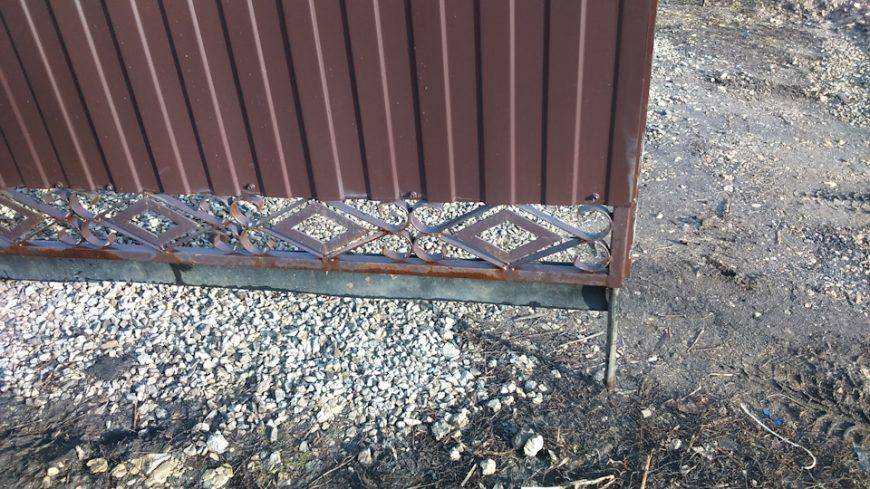

Консольные

Консольные ворота – это самая сложная конструкция, самая дорогая, но такие расходы оправданы. Чисто конструктивно это все то же воротное полотно, только с противовесом. При этом двигается она по направляющей балке на роликах, которая установлена внизу на фундамент. Длина балки делается такой, чтобы она собой не перекрывала въезд во двор.

Расположение балки может быть посередине высоты воротного проёма или на самом верху. Но это будет возможно лишь в том случае, если ворота устанавливаются около несущей стены здания, к которой балка будет крепиться. Остальные варианты здесь не уместны. То есть для этого необходима несущая конструкция, которая смогла бы выдержать нагрузку от откатных ворот.

И именно только поэтому при выборе консольной разновидности чаще используют конструкцию с нижним расположением несущей балки.

Устройство откатных ворот консольного типа непростое. Обычно для них приобретают отдельно роликовый блок. Это упрощает изготовление, но увеличивает стоимость. Но такая трата оправдана, потому что заводское изделие имеет необходимую прочность и несущую способность

А это безопасность в процессе эксплуатации воротного полотна, что очень важно.

Откатные ворота консольного типаИсточник provorota96.ru

В этой статье будем разбираться именно с консольной разновидностью.

Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда

Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся

Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

Пример

Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам

Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Вес откатных ворот из профнастила

Ширина ворот, м	Высота ворот, м	Вес, кг
3	2	124
4	158
5	193
6	228
3	3	164
4	209
5	255
6	300

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.

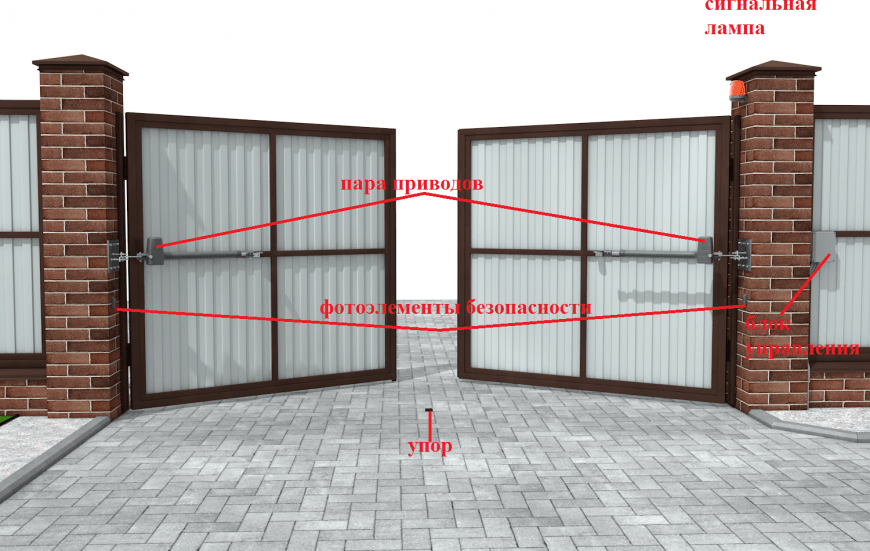

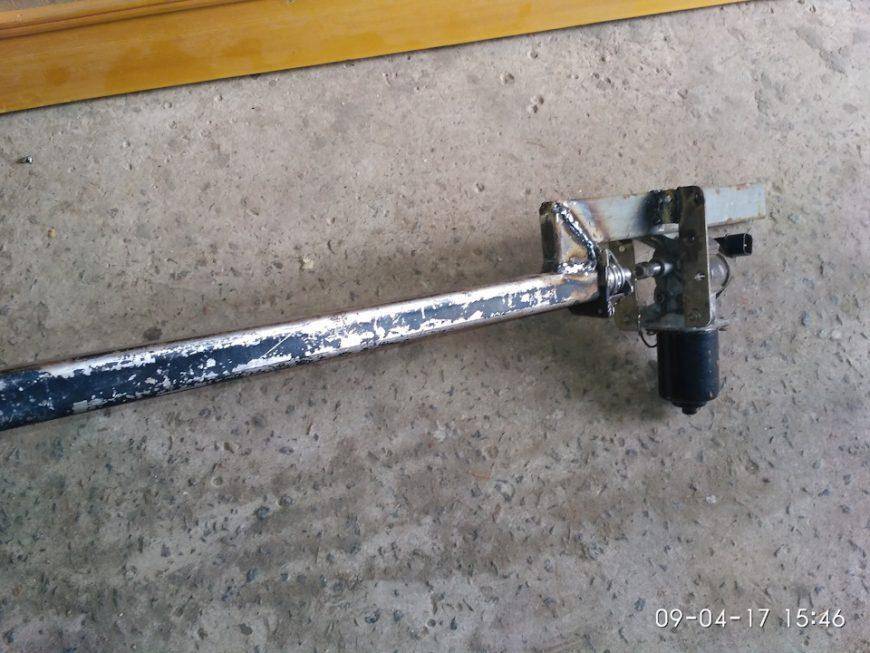

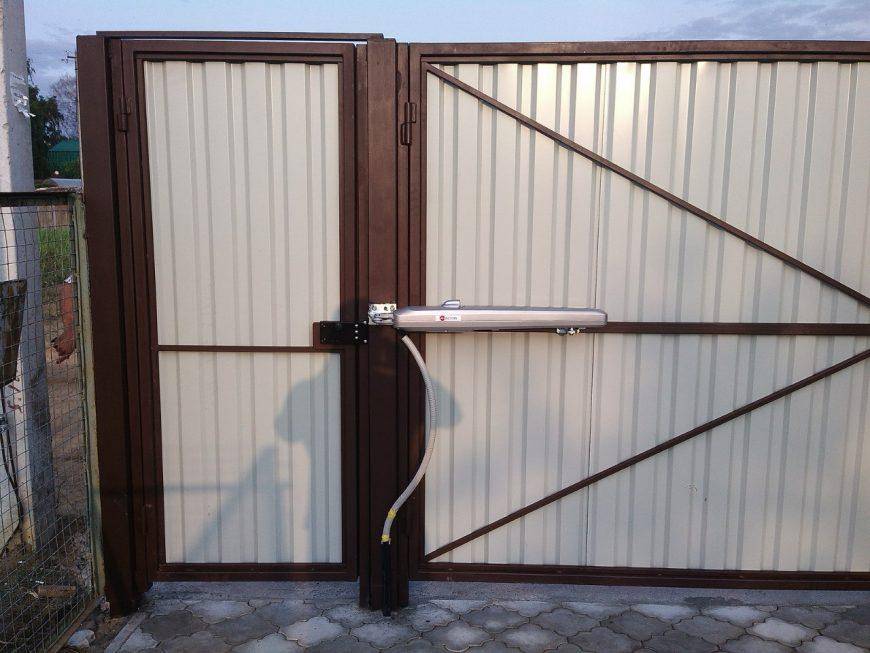

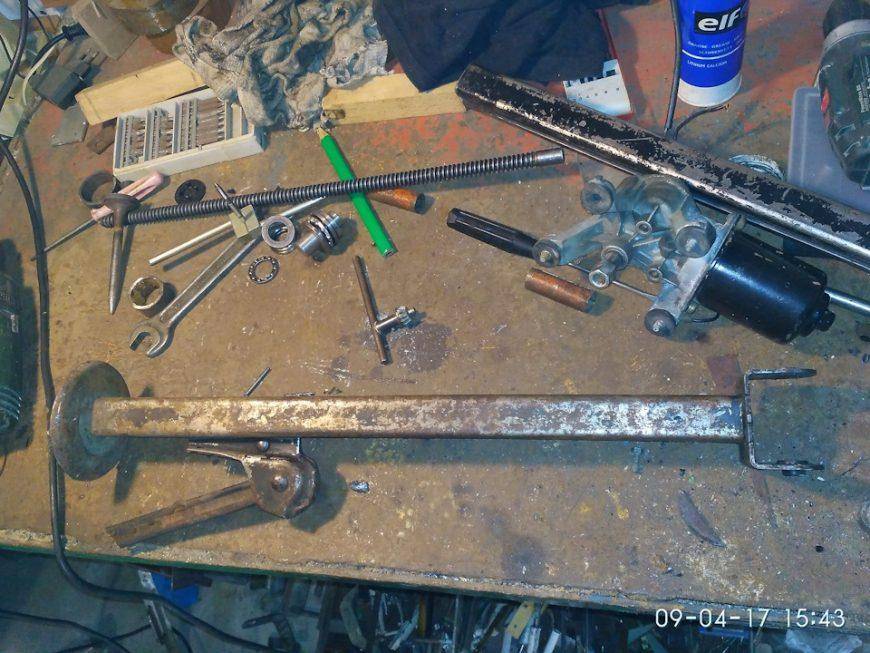

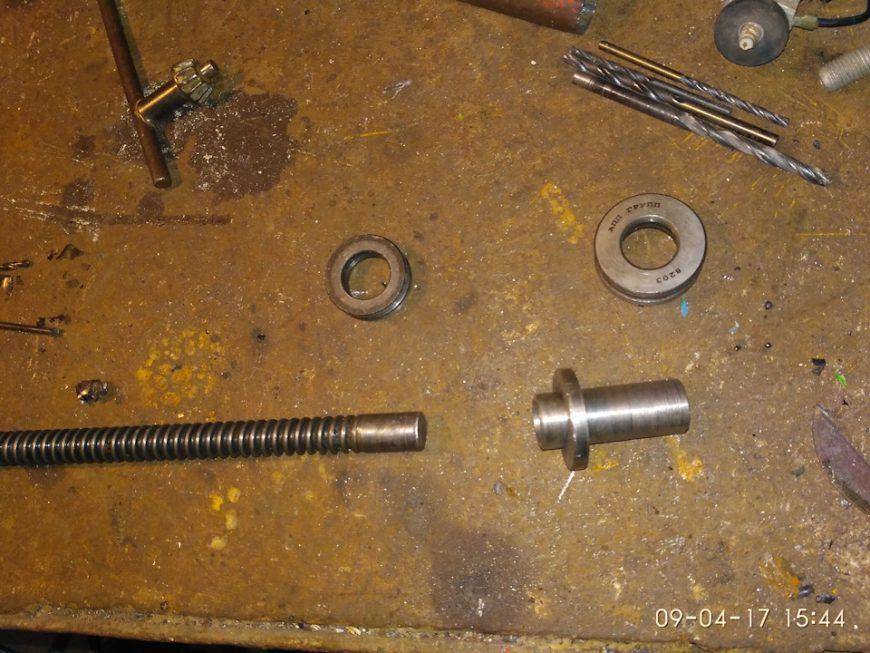

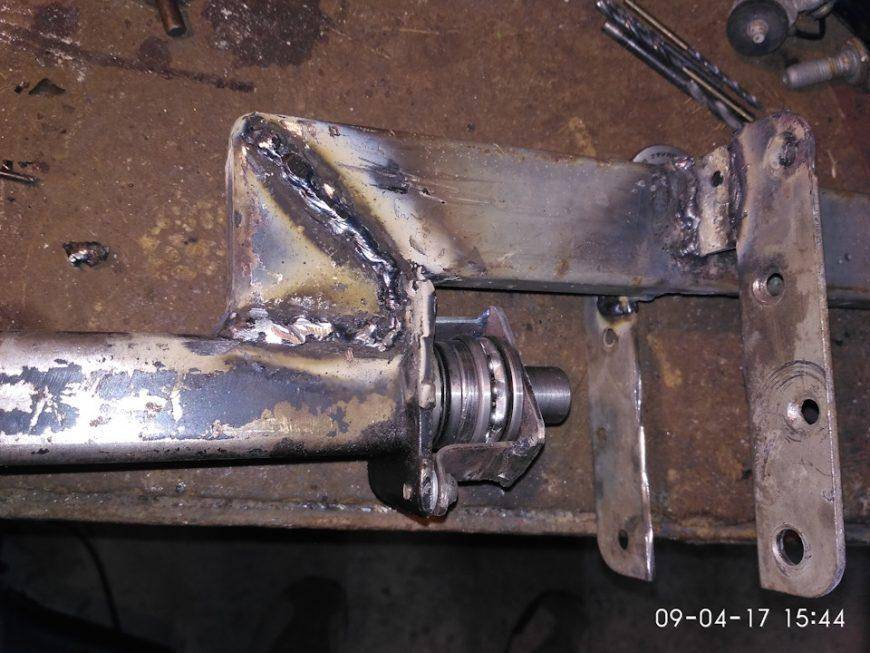

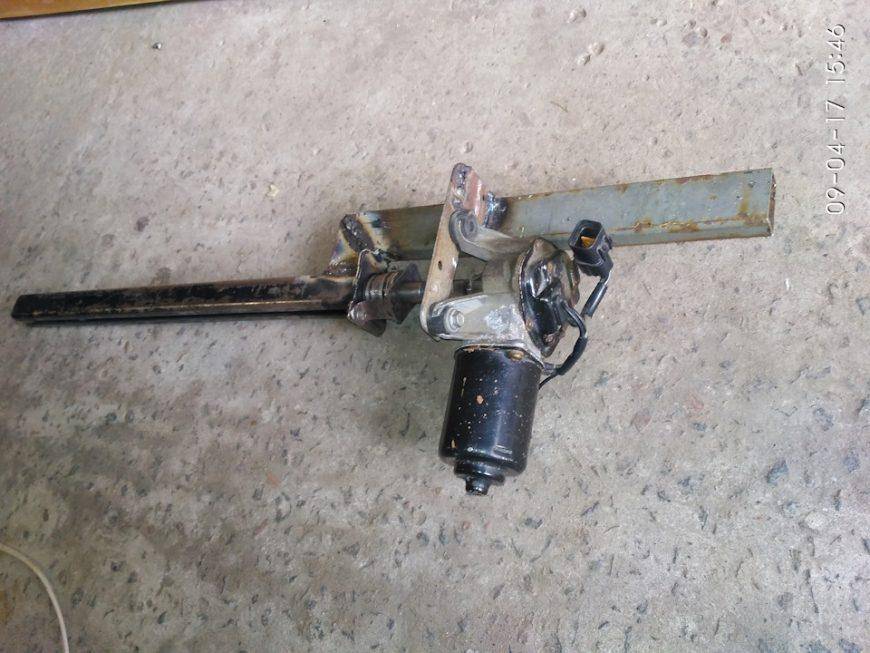

Какой привод для распашных ворот

Этот тип ворот доступен в одно- и двухстворчатой ​​версии. Крылья устанавливаются на шарниры, прикрепленные к стойкам забора. При выборе распашных ворот некоторые владельцы задумываются о покупке привода.

Для некоторых людей использование ворот без соответствующей автоматики кажется неудобным решением. Если владелец собирается приобретать привод для распашных ворот, то ему следует учитывать некоторые чрезвычайно важные моменты.

1. Во-первых, это количество створок – в одностворчатых воротах можно использовать совершенно другие механизмы, чем в двустворчатых.
2. Второй критерий – длина крыла и его вес. Эти факторы необходимо учитывать, чтобы установленный привод работал корректно.

Также крайне важно расстояние петли от края стойки – приводы будут существенно отличаться в случае узких и широких стоек. Следует также учитывать периодичность использования ворот, так как она существенно влияет на срок службы установленного привода

На длительность работы приводов распашных ворот и их функциональность огромное влияние оказывает также сопротивление воздуху, которое особенно заметно при сильных порывах ветра.

Для ворот, где вентиляция ограничена (например, ворота с деревянным или неполным наполнением), рекомендуется использовать привод с большей мощностью.

Сплошные ворота оказывают значительно большее сопротивление, поэтому мощность приводов может быть ниже. Это можно учитывать при создании чертежа распашных ворот.

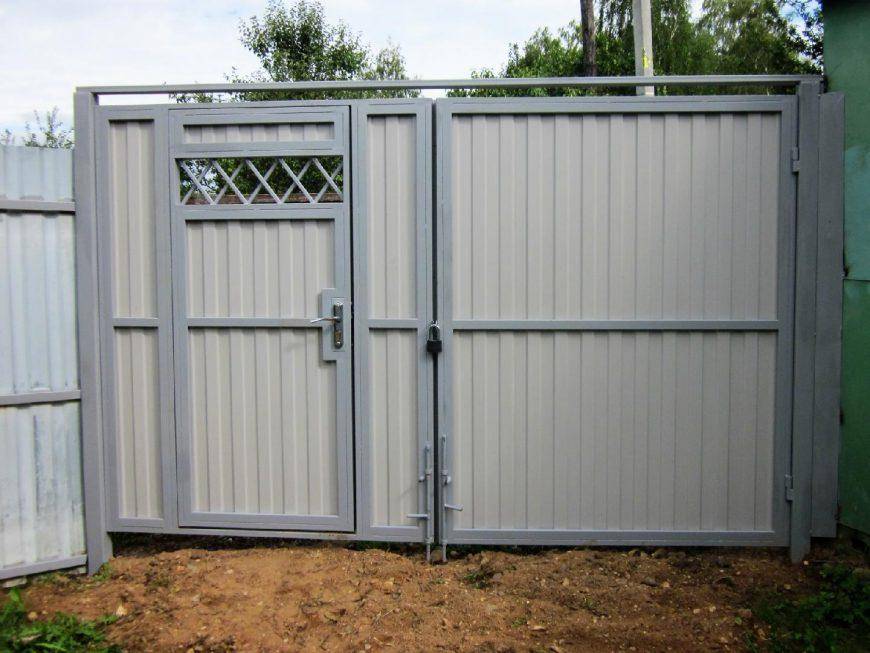

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см.

Изготовление воротных створок предполагает выполнение следующих работ:

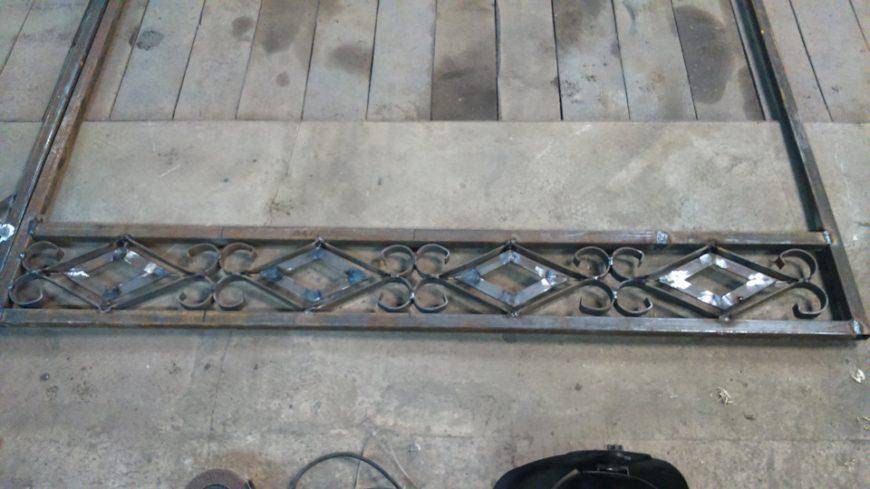

1. Изготавливается каркас:
   • 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
   • 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
   • 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
   • 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).

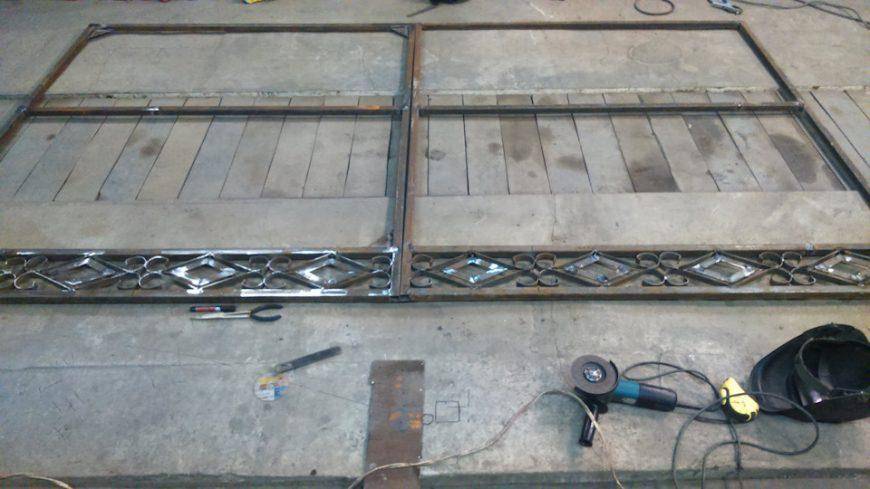

2. Стыки каркаса свариваются при помощи сплошного шва.
3. После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.

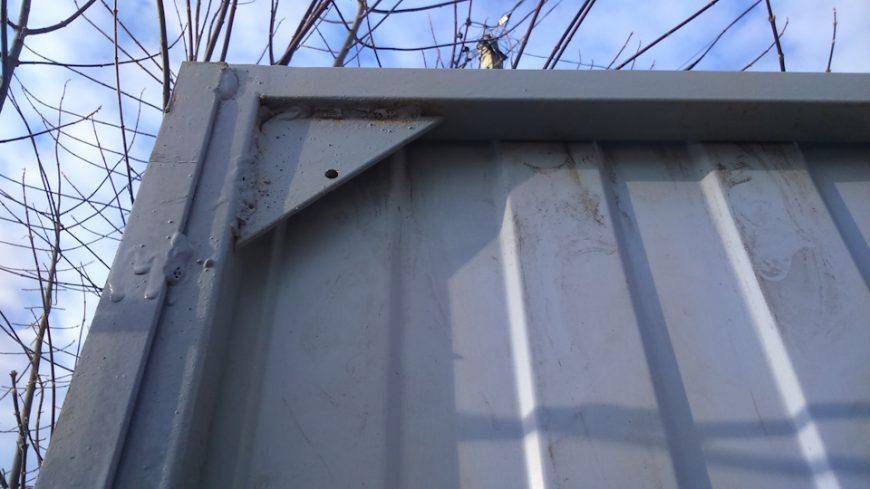

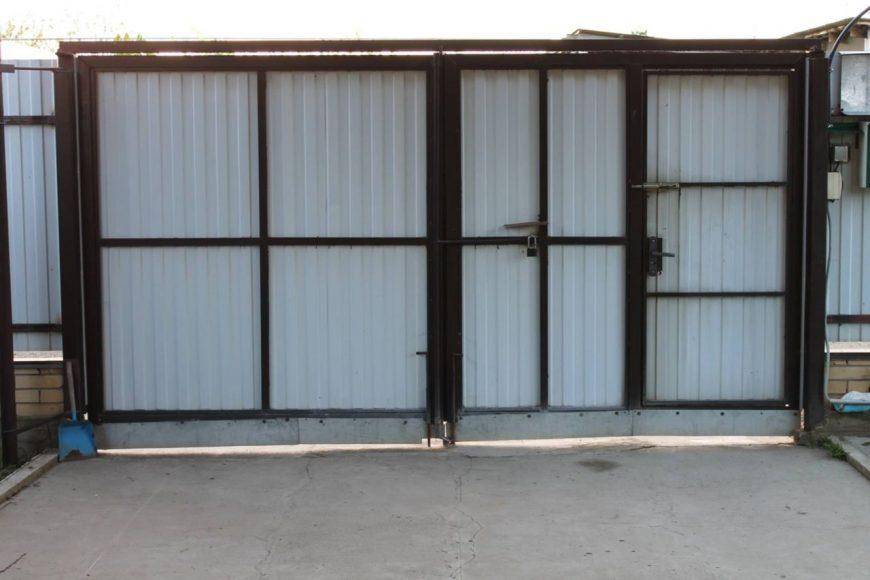

4. Далее каркас усиливается:
   • 1) берется профильная труба 20х30;
   • 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
   • 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
   • 4) вырезанные элементы приваривают к каркасу.
5. Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Красивые примеры

Откатные ворота великолепно выглядят в экстерьере любой территории. Вы можете подобрать тот вариант, который подойдет по основным характеристикам именно вам. Воспользуйтесь интересными идеями, которые предложены опытными дизайнерами.

Это очень стильная конструкция, выполненная из древесины. Откатные ворота идеально вписались в экстерьер, поскольку они дополнены белым забором. Сам материал обработан специальными покрытиями, которые защищают его от негативных факторов. Древесина прослужит максимально долго, позволяя вам наслаждаться комфортом.

Откатные ворота являются наиболее востребованным и популярным видом конструкции. Это обусловлено тем, что пользоваться ими невероятно легко. Достаточно нажать на одну из кнопок на пульте, чтобы они открылись. Ширина этих ворот прекрасно подошла для установки на данном участке. Они созданы в строгом и лаконичном дизайне, что дает возможность украсить и дополнить любой экстерьер.

Выполнены подобные ворота могут быть в любом стиле. Эта конструкция выглядит очень современно и презентабельно. Для ее изготовления был выбран популярный и востребованный в наше время стиль хай-тек. Блестящий лист металла отражает все, что находится вокруг. Такая конструкция является отменным решением для современных участков, где воплощены последние модные тенденции.

Презентабельно и солидно выглядят кованые откатные вороты, верх которых декорирован разнообразными элементами. Выполнены заборы из высокопрочных материалов. Это может быть стандартная конструкция, которая отличается минимальным количеством декоративных элементов.

Но есть и более интересные варианты. В подобных конструкциях элементы ковки складываются в замысловатые узоры и интересные переплетения. Такой забор станет достойным украшением вашей территории, поскольку оставить его без внимания просто невозможно.

Среди основных видов откатных ворот особого внимания заслуживают подвесные конструкции. Они обеспечивают максимум комфорта и безопасности. Обычно управление такими воротами осуществляется с помощью специального дистанционного пульта. Достаточно нажать лишь на одну кнопку, чтобы ворота поднялись вверх. Их опора прочная, надежная и долговечная.

Если говорить об откатных воротах рельсового типа, то они тоже распространены. Яркие и нестандартные конструкции преображают территорию в лучшую сторону прямо на глазах. Вы сможете с легкостью их установить, не прибегая к помощи профессионалов.

Сложные и замысловатые конструкции выглядят невероятно презентабельно и солидно. В них прослеживаются уникальные решения дизайнеров. Можно дополнить свою территорию роскошным забором, который станет ее основной фишкой и изюминкой. Разнообразие конструкций поражает воображение, позволяя человеку воплотить в жизнь свои основные идеи.

Прочные металлические откатные ворота могут быть дополнительно декорированы интересными деталями. Это различные вкрапления, отверстия и прочие элементы, составляющие интересные композиции. Выглядят подобные изделия очень оригинально, поскольку их поверхность может быть декорирована различными способами.

Если у вас получится разобраться со всеми важными моментами и нюансами, то и проблемы в будущем полностью исключены. Вы можете обратиться за помощью к дизайнерам, которые помогут вам подобрать оптимальный вариант для конкретной территории. Они дадут вам возможность определиться с подходящим материалом для изготовления забора, с его декором и с прочими важными моментами, благодаря которым вы сможете создать уникальный и оригинальный экстерьер.

Можно выбрать простую конструкцию, а можно обратить внимание на замысловатый дизайн забора. Окончательный выбор зависит от ваших пожеланий и финансовых возможностей

Помните о том, что наиболее популярными и распространенными считаются кованые ворота. Их презентабельный и стильный вид покорит любое сердце, ведь такую роскошь невозможно оставить без внимания. Какие бы откатные ворота вы ни выбрали, они удачно дополнят экстерьер вашего участка. Разнообразие всевозможных конструкций поражает воображение, позволяя взглянуть на свою территорию другими глазами. Вы сможете установить ворота своими силами, не сталкиваясь с проблемами и сложностями.

Мастер-класс “Откатные ворота своими руками” смотрите в следующем видеоролике.

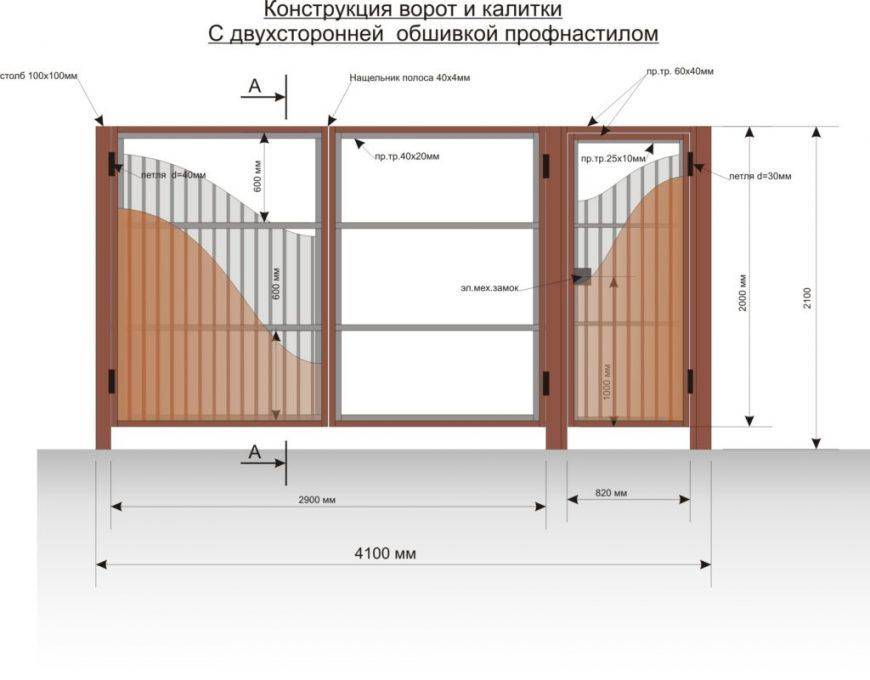

План и чертежи конструкции

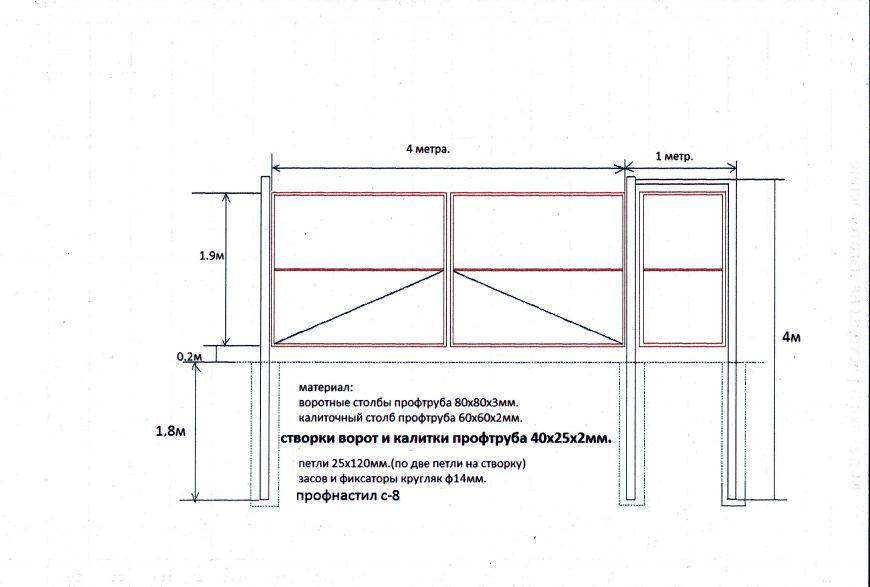

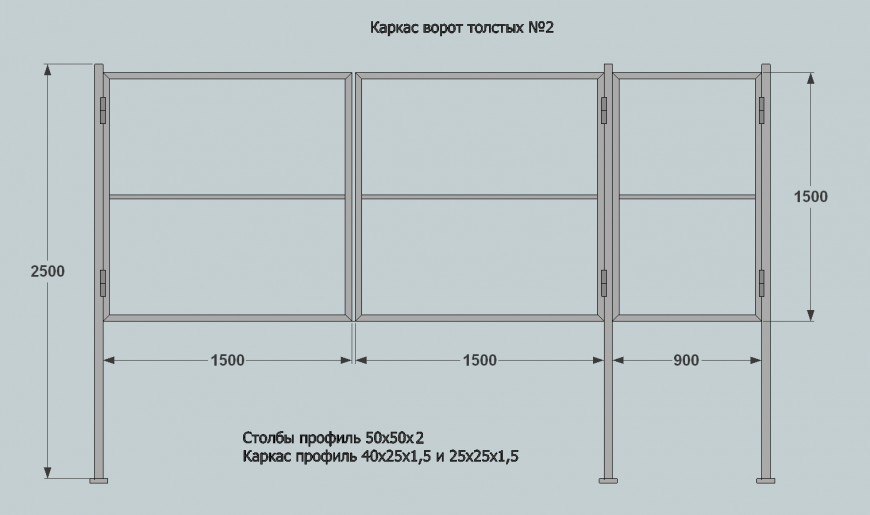

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.
