Как самостоятельно сделать и поставить ПОВ
Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.
Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.
Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.
При изготовлении ПОВ придется пользоваться сварой
Изготавливаем каркас
Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.
Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.
Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.
Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.
Крепим полотно и замки
Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту
Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров. При вырезании полотна нужно руководствоваться внутренним размером
Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки
При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.
Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.
Изготавливаем и устанавливаем раму в условиях дома
Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.
Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.
Устанавливаем НЭ и фурнитуру
НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.
Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами. В процессе работы использование строительного уровня обязательно.
Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.
Теперь можно ставить ручку и замки.
Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.
Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.
Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.
Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.
Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.
Типы конструкций
Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.
Подвесной тип конструкции
Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.
Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.
Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.
Рельсовый тип конструкции
Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.
В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.
Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.
Консольный тип конструкции
Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.
Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.
Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

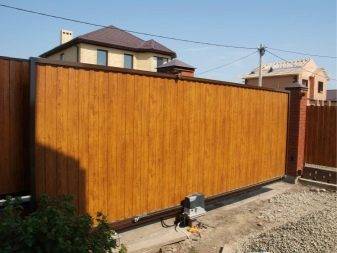

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.
Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.
Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
При покупке фурнитуры учитывайте:
- общий вес ворот;
- ширину проезжей части;
- высоту створок.
В стандартную комплектацию входят:
- две роликовые опоры;
- направляющий профиль;
- верхний ограничитель;
- накатной ролик;
- заглушка;
- верхний и нижний улавливатели.
Регулировочные пластины не входят в комплект и покупаются отдельно.
Фото: фурнитура, автоматика и консольная балка
Разберем перечни фурнитуры в зависимости от веса ворот.
300-500 кг
Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.
В этом комплекте направляющая консоль делается размерами 60*70*3,5 мм. Длина ‒ 5, 6, 7 м.
Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.
Средний срок гарантии на набор фурнитуры составляет 5 лет.
600-700 кг
Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.
Количество компонентов фурнитуры аналогично предыдущему типу.
800-1000 кг
Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.
Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.
Основной материал ‒ нержавеющий металл.
1100-1500 кг
У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».
Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.
Проблемы при работе привода
Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке
Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники
Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.
Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.
Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.
На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.
Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.
https://youtube.com/watch?v=1ZXNFddyOF0%3F
Источники – cable.ru, Кабель.РФ
Пошаговая инструкция по изготовлению и установке подвесных ворот
Весь процесс обустройства въездной группы можно условно разделить на три этапа: создание силовой рамы ворот, изготовление створки, монтаж всех элементов. Рассмотрим каждый шаг максимально подробно. Итак:
Создание силовой рамы
Силовая рама состоит из фундамента, несущих столбов и верхней поперечной балки, к которой в дальнейшем будет крепиться направляющая. Фундамент необходимо закладывать на глубину, которая на 20-30 см превышает уровень промерзания почвы. Для Подмосковья этот параметр в среднем составляет около метра, поэтому оптимальная глубина заложения — 120-130 см. Прежде чем копать ямы, выполняем разметку. Два опорных столба должны находиться по обеим сторонам въезда, а еще один — там, где будет заканчиваться зона отката. К примеру, если створка имеет ширину 3 метра, то третий столб следует установить в трех метрах от проема в направлении отката. Итак, разметка сделана, ямы под фундамент выкопаны. На дне каждой ямы необходимо сделать песчано-гравийную подушку. После этого в яму опускаем металлическую трубу 120х120х3 мм, выравниваем ее по уровню и заливаем бетонным раствором. После заливки еще раз проверяем вертикальность и при необходимости поправляем
Важно, чтобы положение опорных столбов было строго вертикальным, поскольку в противном случае перемещение створки будет затруднено. Для первоначального застывания раствора требуется не менее 48 часов. По истечении этого времени столбы соединяем горизонтальной балкой, которую привариваем к верхней части опор
На завершающем этапе на балку привариваем направляющую. Ее можно купить или изготовить самостоятельно, сделав продольный разрез в прямоугольной профильной трубе
По истечении этого времени столбы соединяем горизонтальной балкой, которую привариваем к верхней части опор. На завершающем этапе на балку привариваем направляющую. Ее можно купить или изготовить самостоятельно, сделав продольный разрез в прямоугольной профильной трубе.
Изготовление створки
Для сборки внешнего каркаса створки подходит профильная труба 60х30 мм
Обратите внимание! Чтобы при сварке отрезки было проще состыковать, резку трубы следует выполнять под углом 45º. Подготовленные отрезки выкладываем на ровной поверхности таким образом, чтобы они образовали прямоугольник
После этого углы слегка прихватываем сваркой и проверяем геометрию конструкции
Если все нормально, выполняем окончательную сварку. При этом необходимо тщательно проваривать швы, чтобы при эксплуатации ворот вовнутрь трубы не попадала вода. Следующий шаг — создание внутреннего каркаса, обеспечивающего жесткость створки. Для этого профильную трубу 40х20 мм режем на отрезки нужной длины и крестообразно ввариваем их в раму. После этого из трубы 60х30 мм изготавливаем подвесы и вертикально привариваем их к верхней горизонтальней планке внешнего каркаса. На подвесах закрепляем роликовые тележки. На завершающем этапе выполняем обшивку створки профнастилом или другим материалом.
Сборка ворот
Если с подготовительными работами можно справиться самому, то для монтажа следует пригласить помощника. Связано это с тем, что вес готовой створки составляет 80-120 кг (зависит от ширины проема), поэтому для ее подъема потребуется минимум два человека. Итак, створку приподнимаем и заводим ролики вовнутрь направляющей. Все! Ворота подвешены. Теперь следует установить уловители на опорные столбы. Это необходимо для того, чтобы в закрытом положении створка была зафиксирована и не раскачивалась от ветра. В дальнейшем подвесные ворота можно автоматизировать. Но если все сделано правильно, то створка легко сдвигается в сторону и вручную.
Как сделать своими руками подвесные откатные ворота
Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.
Необходимые для работы инструменты и материалы
Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.
А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.
Изготовление каркаса
Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.
Изготовление и монтаж рамы
Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.
Установка направляющих и фурнитуры
Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм. В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.
ФОТО: youtube.comКаретка для подвесных ворот
ФОТО: youtube.comКаретка в сборе с подшипниками и направляющая
Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.
Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.
ФОТО: youtube.comФрагмент подвески ворот
Статья по теме:
Особенности монтажа, детали, что надо знать при обустройстве таких ворот
Механическая часть конструкции не вызывает особых вопросов, это стандартная створка, при изготовлении которой необходимо обратить внимание на увеличение жёсткости рамы — каркаса створки. Движущиеся элементы должны быть доступны для осмотра и обслуживания, как в открытом, так и в закрытом положении
При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания.
Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще.
Тем не менее, если фундамент нужен, при обустройстве необходимо учесть, что главная задача его – сохранить на долгое время параллельность нижней кромке створки. Для этого применяются либо свайные фундаменты большого заглубления (2 сваи на 2,5 метра пролёта) с перевязкой жёсткой балочной конструкцией под рельс, либо фундаменты с опорой на грунт ниже точки промерзания.
При заливке ленточного фундамента, имейте в виду, что наиболее долгое время, прослужит фундамент, имеющий в сечении трапециевидную форму. Основание (нижняя часть) такого фундамента шире верхней части, что позволяет избежать прогибов и усадок, даже в сложных погодно-климатических условиях.
Одна из разновидностей – регулируемые основы, когда сваи (ленточный фундамент), имеет опорную балку, на который монтируется рельс, с возможностью изменения высоты (анкерные болты, например). Это наиболее дорогая конструкция, применять имеет смысл в условиях неравномерного рельефа, высокого уровня грунтовых вод, или других сложных условиях. Задача такой конструкции – сезонные регулировки горизонтальности рельса, для избежания подклинивания роликов.
Других сложностей при строительстве таких ворот нет, отличаются они большими сроками службы, более простым техническим обслуживанием, незначительным повышением трудозатрат, на поддержание в рабочем состоянии в зимний период. Даже при устройстве капитального фундамента под рельс, цена таких откатных ворот обычно ниже, по сравнению с другими вариантами, а при большой ширине (высоте) пролёта, иногда другой альтернативы просто нет.
В заключение, хотелось бы отметить, что для самостоятельного устройства ворот, это наиболее простая и подходящая конструкция, которая не потребует специальных знаний и навыков. Более того, она позволяет автоматизировать Ваши ворота в любой момент, даже после значительного срока эксплуатации, без переделок, разбора створки и существенных трудозатрат. А своевременная смазка трущихся частей, уход за рельсом и роликами, позволят Вам забыть о проблемах и недостатках таких конструкций, насаждаясь комфортом и удобством.
Монтажные работы
Сооружение каркаса
Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.
Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.

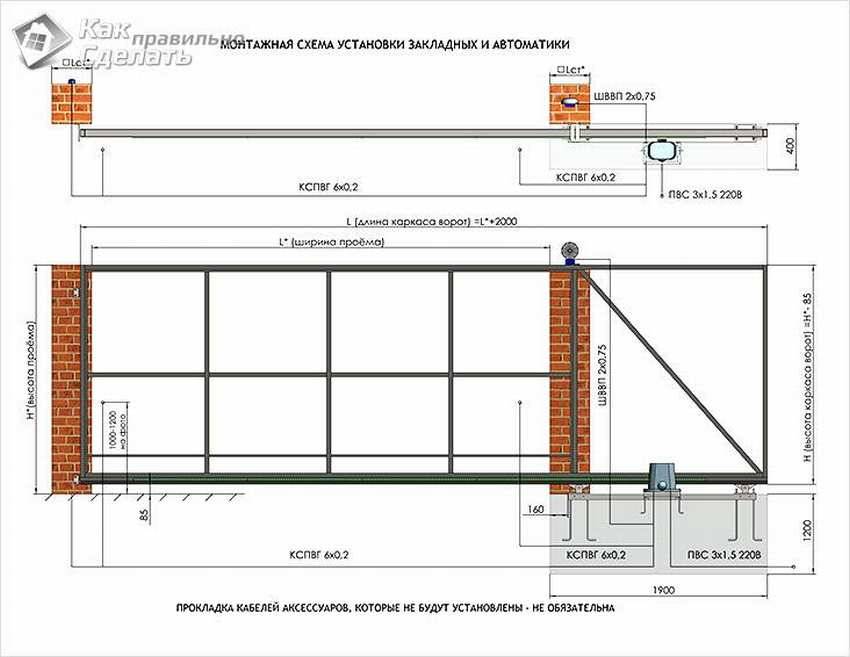

Обустройство фундамента
Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.
Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.
Установка ворот на участке
После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.
После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.
Об установке откатных ворот своими руками смотрите видео:
Материалы
Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:
- профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
- направляющая балка 60х70 мм;
- профнастил 8-10 кв. м;
- заклепки или саморезы для крепления обшивки в количестве около 200 штук;
- швеллер 40х200 см;
- арматурные пруты 15 метров.
Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:
- итальянские – Combi Arialdo и Flatelli Comunello;
- российские – Ролтэк и Doorhan;
- белосусский Alutech.
Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:
- Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
- Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
- Нижний улавливатель – 1 шт.
- Верхний фиксатор – 1-2 шт.
- Концевой ролик – 1 шт.
- Заглушки на несущую балку – 2 шт.
Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.
Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.
На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.
Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.
Поэтапный монтаж откатных ворот
Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:
- установка опор;
- изготовление фундамента;
- сооружение створок;
- монтаж всей системы.
На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении
Установка столбов
Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:
- бетона;
- кирпича;
- камня;
- металлопроката;
- дерева.
Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.
Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.
Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

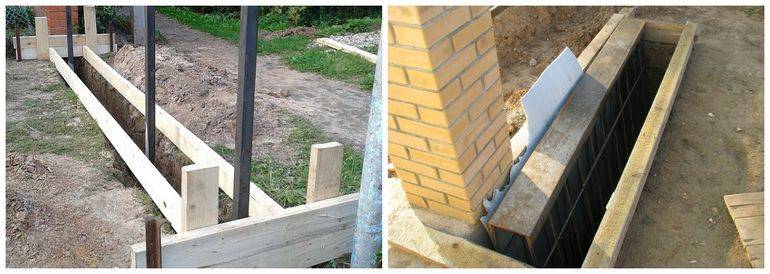

Строительство фундамента для механизма ворот
Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.
Порядок работ:
- Ширину траншеи отмечают, отступив полметра от линии забора.
- Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
- С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
- Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
- Сооружают армопояс и опалубку.
- Готовят и укладывают бетонную смесь.
Изготовление створки. Сварка
Понадобится ровная площадка, чтобы конструкцию не повело при сборке.
Последовательность монтажа:
- Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
- Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
- К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
- Устанавливают поперечную верхнюю балку.
- К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.

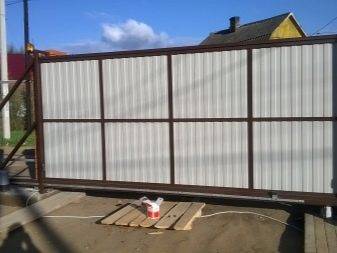

Окраска и монтаж заполнения
Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.
Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.
Профильные листы крепят с помощью заклепок или саморезов.
Монтаж сдвижных ворот
Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.
Дальнейший порядок действий:
- Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
- Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
- Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
- Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
- После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
- Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
- Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.
Монтажные работы
Сооружение каркаса
Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.
Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.
Обустройство фундамента
Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.
Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.
Установка ворот на участке
После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.
После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.
Об установке откатных ворот своими руками смотрите видео:
Консольные ворота
В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

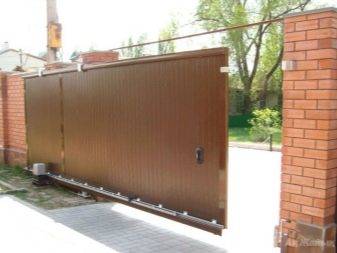

Откатные ворота в современном стиле

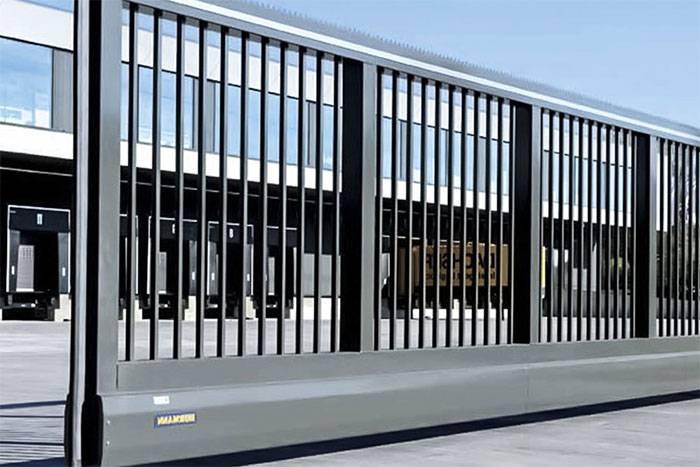

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов
Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

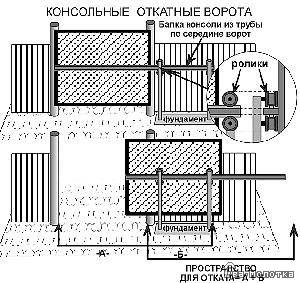

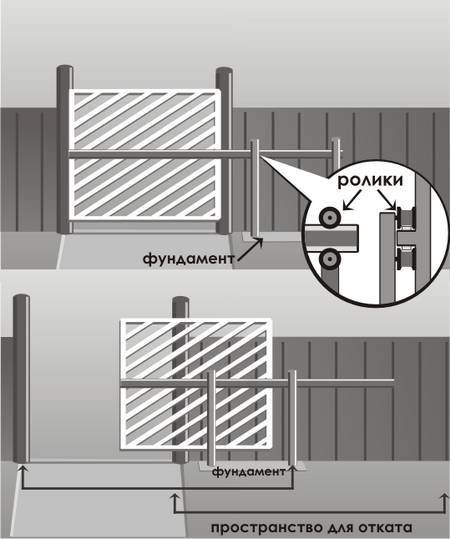

Рис. 3. Схема консольных ворот

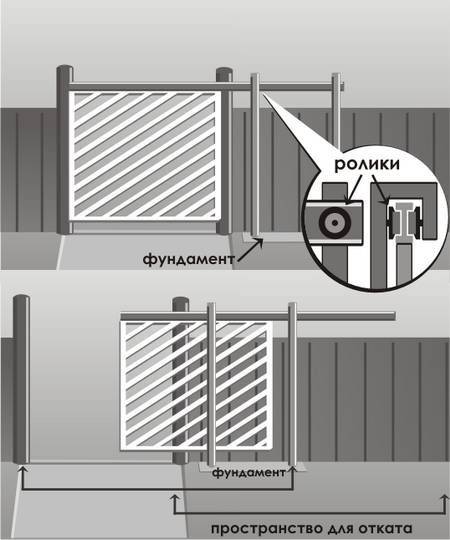

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

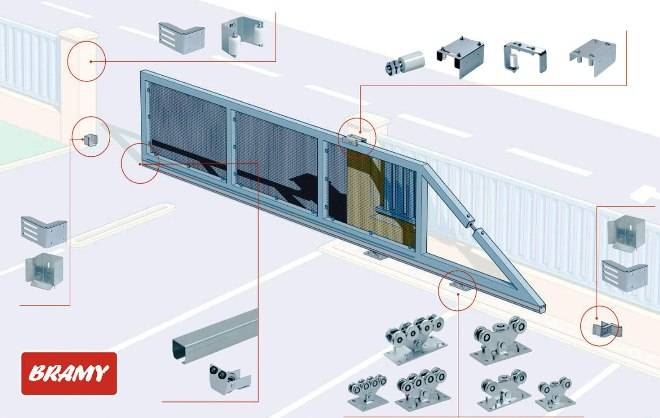

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом
Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

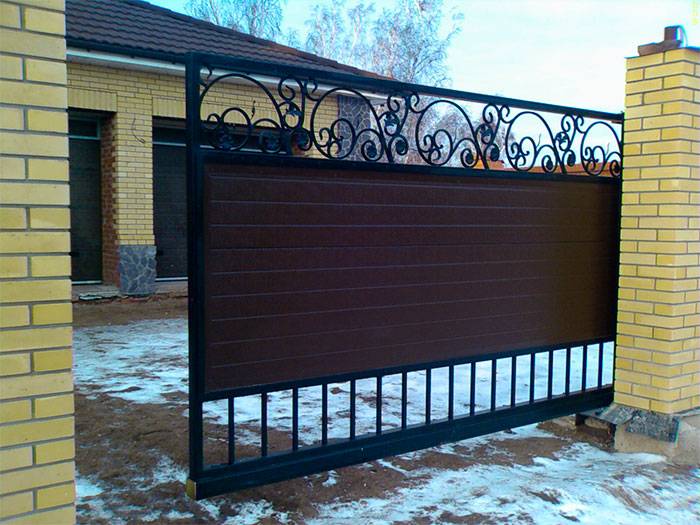

Эффектные откатные ворота
Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.
Ворота – важный элемент архитектурного ансамбля вашего домовладения
Стильные современные откатные ворота
Принцип действия подвесных ворот

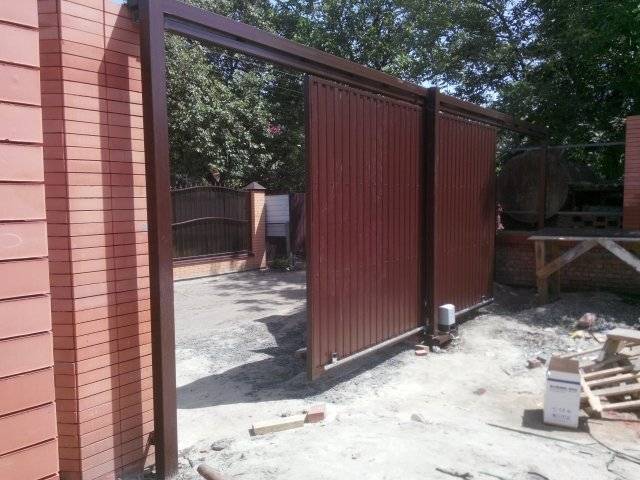

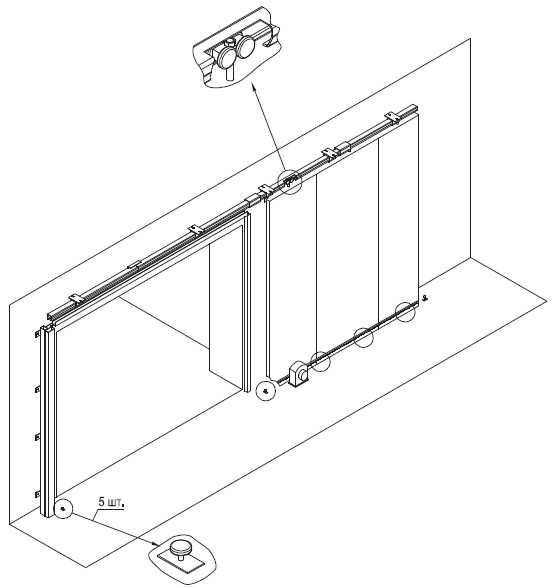

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.
Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.
Подвесные ворота
Основными принципами безотказной работы подобных устройств являются: • идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;
• правильный подбор фурнитуры.
Сборка и установка
На закладной располагаем каретки максимально удалив их друг от друга. Устанавливаем створки на каретки, вставив их в направляющий брусок. Затем каретки регулируются. Когда убедились, что ворота стоят правильно, то соединение каретки с закладной заваривается полностью.
После этого крепим верхние ограждающие ролики к закладной при помощи сварки.
Уловитель снизу крепится выше концевого ролика примерно на 5 мм, сверху закрепляется на трубе на 7 см ниже верхнего края ворот.
Затем концевой ролик зажимается болтами в направляющей балке или для большей надёжности приваривается сваркой.

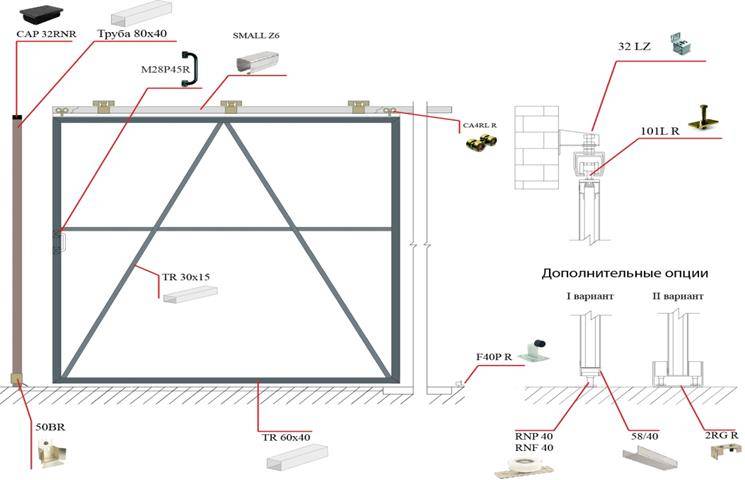

Подвесные ворота своими руками: чертежи и процесс возведения
Первым этапом работ является заливка основания, на которое впоследствии устанавливаются несущие опоры при помощи крепежных элементов или особых подставок. Котлован для заливки должен иметь достаточную глубину, превышающую уровень промерзания почвы. Бетонная масса после завершения обустройства фундамента застывает в течение 2-3 недель.
Для перемещения подвесного привода размещаются специальные направляющие. Также стоит отметить существование чертежей, в которых отсутствует нижний направляющий элемент, при этом имеются дополнительные отличия в виде системы опорных роликов и месторасположения.
Следующий этап заключается в приобретении комплектующих деталей, подходящих для выбранного типа системы, – это захваты, заглушки, направляющие конструкции и ролики. Последние в основном имеют специальное покрытие, оберегающее от неблагоприятных атмосферных явлений. Они изготавливаются из пластика и металла, уровень прочности пластмассовых элементов аналогичен стальным, при этом они издают намного меньше шума при использовании ворот.
