Особенности конструкции
Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

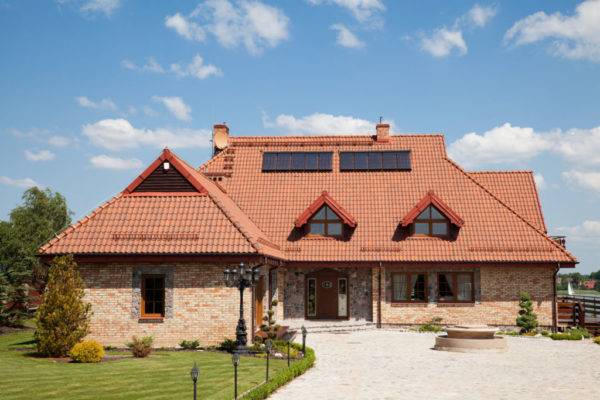

Что такое мансарда
Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.
Проект бани из бруса с мансардой
Цены на брус
Брус
Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

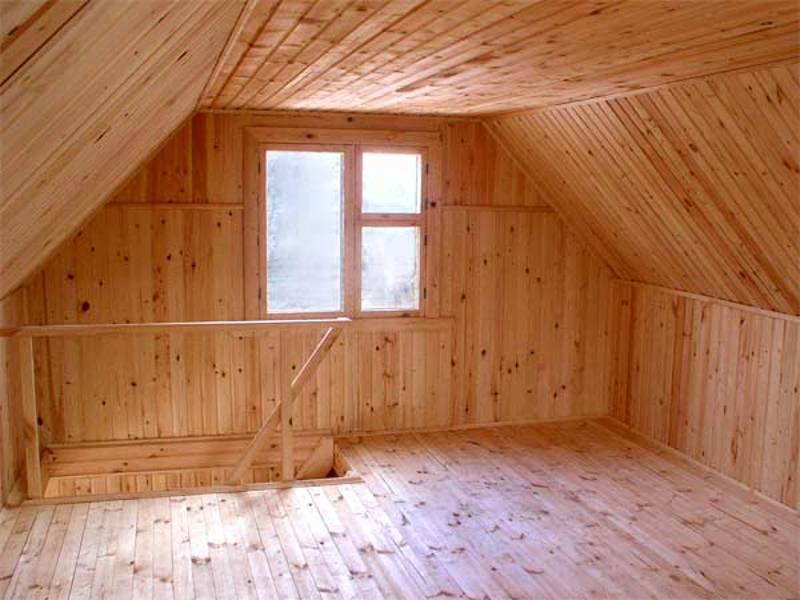

Спальня-мансарда
Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева
Но в случае с последним важно тщательно продумать меры противопожарной безопасности

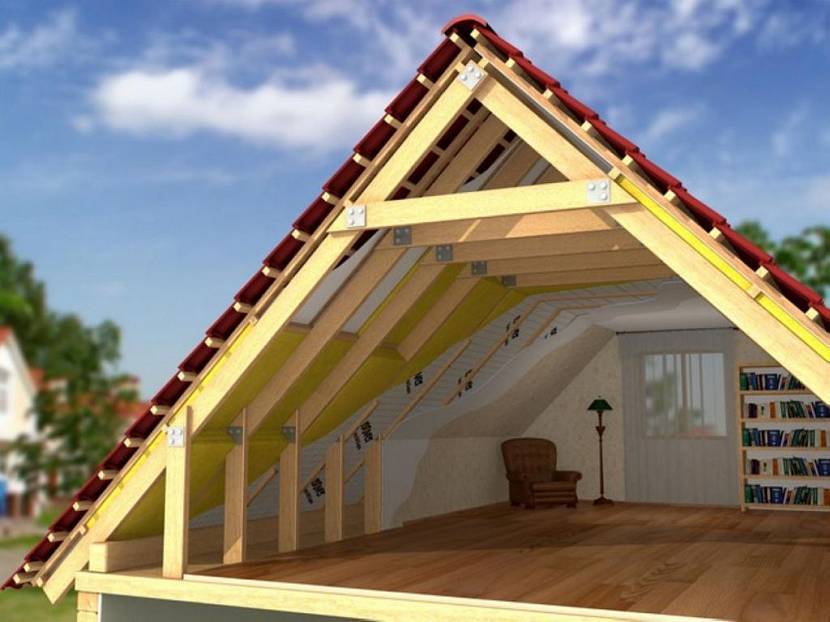

Мансардная крыша
Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

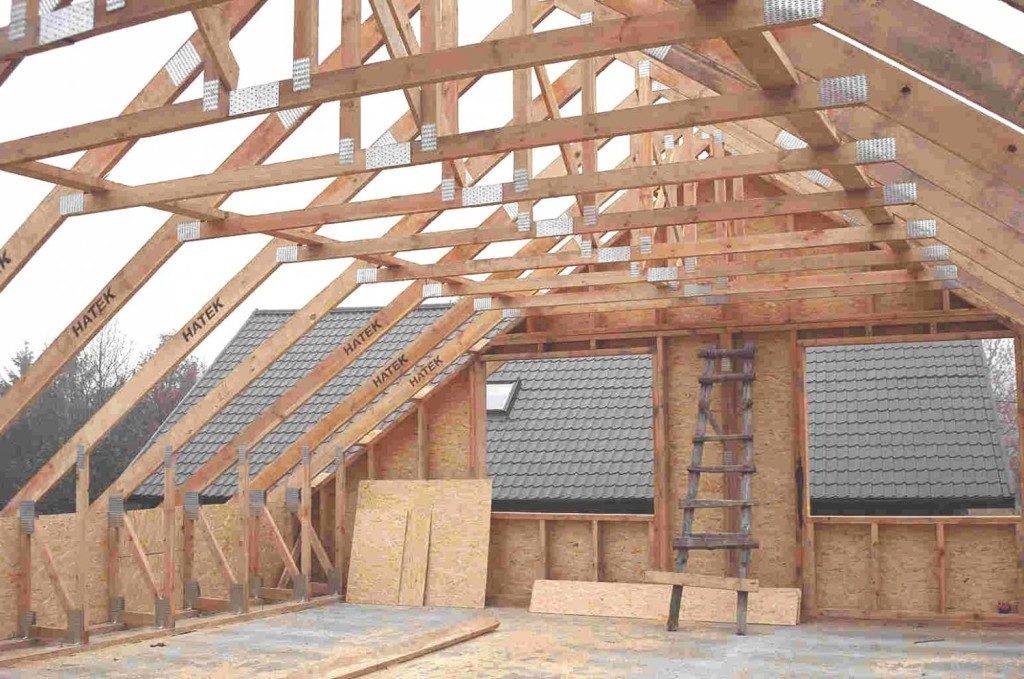

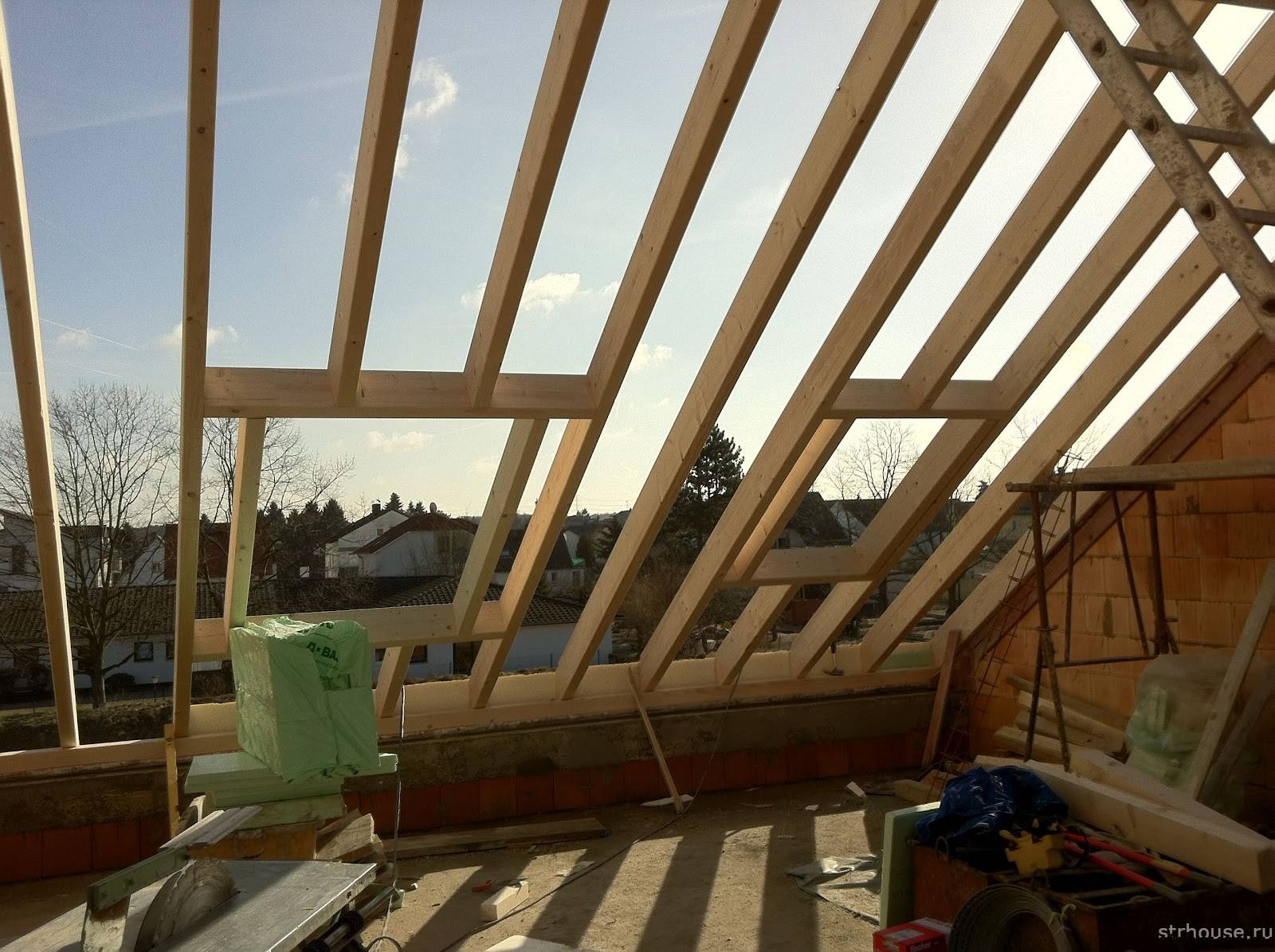

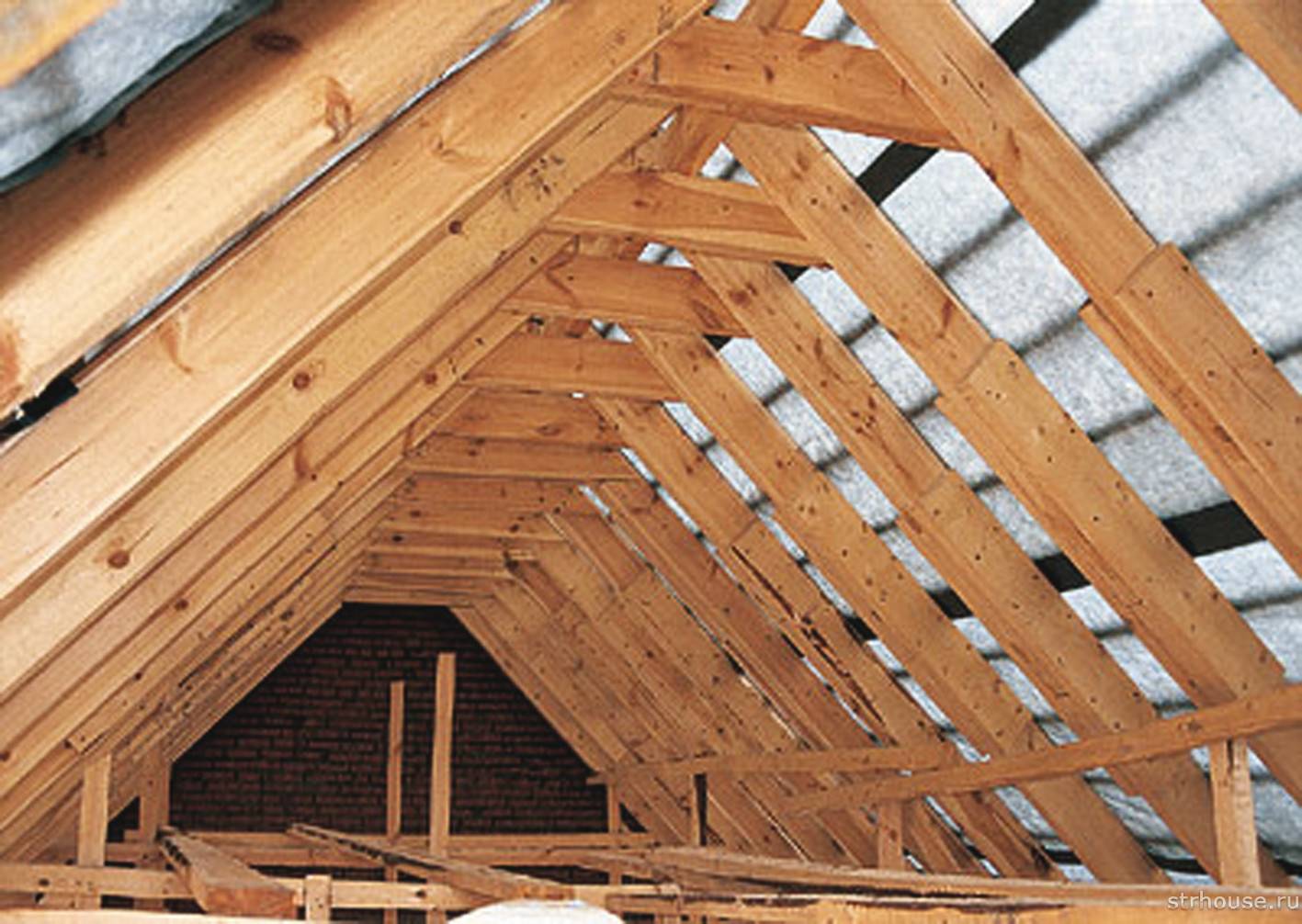

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

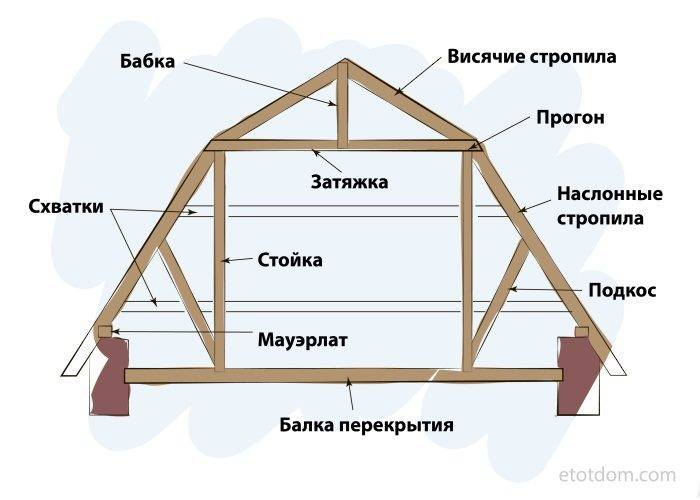

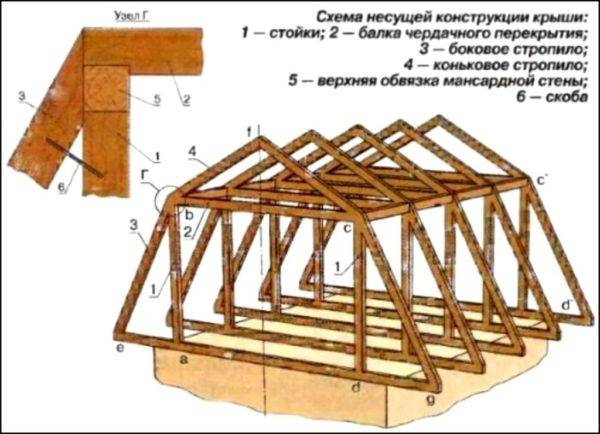

Схема каркаса для мансардной крыши
Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т
д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.
Утепление кровли мансарды
Как обыграть скосы мансардной крыши
Укрепление фундамента в старом доме
Первое, что вы обязаны сделать, так это проверить фундамент: видны ли в нем вертикальные трещины, есть ли перекосы в окнах либо следы разрушения кладки фундамента. Если есть, фундамент нужно восстанавливать. Вторым пунктом является анализ материалов, из которого изготовлен частный дом, ведь именно от материала будет зависеть технология восстановления.
Схема усиления фундамента: А – двухстороннее; Б – одностороннее; 1 – фундамент; 2 – анкер; 3 – арматурная сетка; 4 – опалубка; 5 – бетонная смесь.
Фундамент в деревянном частном доме можно заменить полностью. Для этого необходимо подрыть под старый фундамент (если он имеется) и поставить дом на домкраты. После чего использовать железные арматуры, длиной от 3 метров, чтобы сделать начальный каркас. Далее следует залить подготовленный каркас бетоном на необходимую высоту. Этим вы сможете не только укрепить, но и поднять фундамент.
Полная замена фундамента в кирпичном или каменном старом доме невозможна
Ремонт считается более сложным и важным процессом, который требует ответственности и осторожности! Из-за того что конструкция имеет большой вес, подкапывать под ослабленный фундамент нельзя, потому что возможна сильная осадка, которая окончательно может повредить конструкцию в старом доме. Единственным вариантом является монолитный пояс (железобетонная конструкция, которая помогает удержать кладку в основе перекрытия).
Установка камина для отопления мансарды
Обратите внимание, что обустройство камина сопряжено с определенными трудностями и особенностями. В первую очередь, если проектом дома камин предусмотрен не был, нужно направить усилия на укрепление пола
Дело в том, что масса кирпичного камина будет довольно существенной, а во время растопки к ней добавится еще и масса топлива. В связи с этим, для мансарды предпочтительнее выбрать либо облегченный вариант камина с нетяжелыми трубами, либо остановиться на электрическом приборе. Стоит отметить, что электрокамином пользоваться проще и удобнее всего, а еще он намного безопаснее.
https://youtube.com/watch?v=c3CaQI2hqdo
Мансардная крыша своими руками: подготовка стропил и обрешетки
Монтаж обрешетки зависит от кровли, которую вы будете устанавливать. Чтобы было яснее, давайте разберем несколько примеров, взяв за основу следующие кровельные материалы.
Металлочерепица
В специальной инструкции СНиПе, имеется точный расчет всех данных для установки подобной кровли.
Многое зависит от наклонного угла ската:
- Если уклон минимален, то для монтажа профнастила понадобится сплошная обрешетка, либо ее шаг, не должен превышать 400 мм. Все зависит от выбранной толщины материала;
- Если уклон среднего размера основание монтируется с шагом 300 – 650 мм;
- Когда скат имеет большой наклонный угол, шаг уже составляет до 1000 мм;
- Есть специальные марки профнастила, с повышенной жесткостью, их нужно монтировать с шагом деревянной основы до 3000 или 4000 мм, но только если наклонный скатный угол равен больше 8.
Также в документах сопровождающих кровельный материал производитель указывает необходимые данные для установки основы крыши.
После начинается подготовка материала для обрешетки. Ее количество рассчитывается из размеров будущего ската: ширина, длина, шаг. И это не говоря о расчетах места под печную трубу, дополнительное усиления конька и карниза конструкции. Также в расчеты включаются слуховые окна и вентиляция.
Не стоит забывать, что в процессе монтирования придется обрезать и подгонять деревянные бруски, поэтому к итоговому числу лучше добавить еще процентов 10 материала.
Обрешетка под металлочерепицу
Мягкая кровля
Мягкая кровельная основа состоит из сплошных досок, которые крепятся к стропилам в процессе монтирования крыши. Здесь также различают несколько видов.
Все зависит от выбора кровельного материала:
- Для мягких кровель сплошная;
- Для шифера разряженная.
Естественно существуют определенные правила установки мягкой кровли, вот они:
- Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски;
- Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см;
- Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм;
- Для зоны крепления конька монтируют дополнительный брус.
Обрешетка под мягкую кровлю

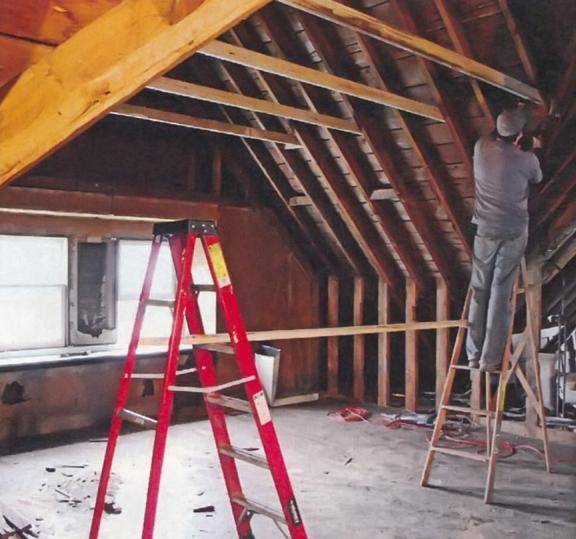

Пошаговая переделка крыши под мансарду
Перед тем как обустроить мансарду на крыше жилого дома, следует убедиться в способности всех несущих конструкций гарантированно выдержать вес строительных материалов, мебели и жильцов. В случае необходимости следует укрепить стропила при помощи деревянных или железных балок.
Если есть сомнения, что фундамент вашего дома не рассчитан на подобные нагрузки, следует отказаться от этой идеи, либо произвести укрепление фундамента. В качестве примера показано укрепление ленточного фундамента. Для этого вокруг существующей ленты монтируется опалубка с дополнительной арматурной сеткой, которая жестко соединяется с фундаментом, а затем в опалубку заливается бетон. Это позволит увеличить пятно опоры фундамента на грунт и тем самым повысить его несущую способность.
Процесс переустройства будет разным в зависимости от вида мансардной крыши. Данную инструкцию мы приводим на примере обычной двухскатной крыши.
Подготовительный этап
На этом этапе нужно сделать планировку будущей мансарды и определить, где будут заложены мансардные окна и лестничный проем. Это необходимо для усиления стропильных конструкций крыши и межэтажного перекрытия дома.
Кроме этого необходимо предусмотреть план электрики и отопления, которые нужно будет связывать с системами дома. И в завершение подготовительного этапа, в зависимости от конструкции инженерных систем вашего дома, нужно подумать о размещении вытяжной и приточной вентиляции, а также о размещении фановых стояков, выходящих из санузлов. Если с этим проблем не возникло, можно переходить к следующему шагу.

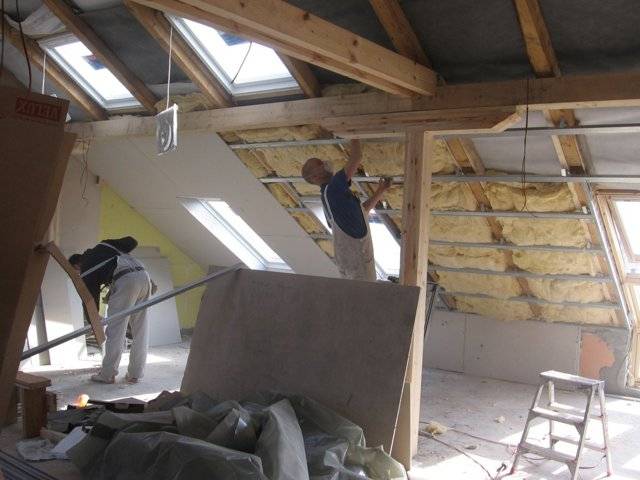

Утепление мансарды
Утепление является одним из самых важных и ответственных шагов при переделке крыши в мансарду. По причине того, что крыша теряет тепло значительно быстрее, чем нижние этажи, экономить на утеплении не следует.
В правильно построенной крыше (независимо от того, предполагается ли в дальнейшем под ней мансарда, или же это будет неотапливаемый чердак) под кровельным материалом уложена подкровельная гидроизоляция с соблюдением вентзазора, необходимого для вентиляции. Стропила кровли, как правило, установлены с шагом 600мм – это удобный размер для укладки между ними утеплителя, избавляясь от подрезок и тем самым снижая его расход.
Все что остается сделать для монтажа правильного кровельного пирога – произвести грамотную теплоизоляцию. Теплоизоляция происходит путем укладки утеплителя между стропил, причем ширина материала должна незначительно превышать расстояние между элементами конструкции. Помимо этого, между утеплителем и обрешеткой необходимо сделать небольшой вентиляционный зазор в 3-5 см, который обезопасит теплоизоляционный слой от накапливания в нем влаги.
Листы утеплителя, в большинстве случаев, монтируются в два слоя в разбежку (то есть стык листов первого ряда не должен совпадать со стыком второго) для исключения сквозного проветривания.
При утеплении мансарды необходимо понимать, что потеря тепла происходит также через торцевые стены. В связи с этим утеплитель монтируется и на них, образуя замкнутый теплый контур.
Кроме этого, при необходимости производится утепление пола. Утепление деревянного пола мы уже рассматривали ранее, поэтому не будем останавливаться здесь на нем подробно.

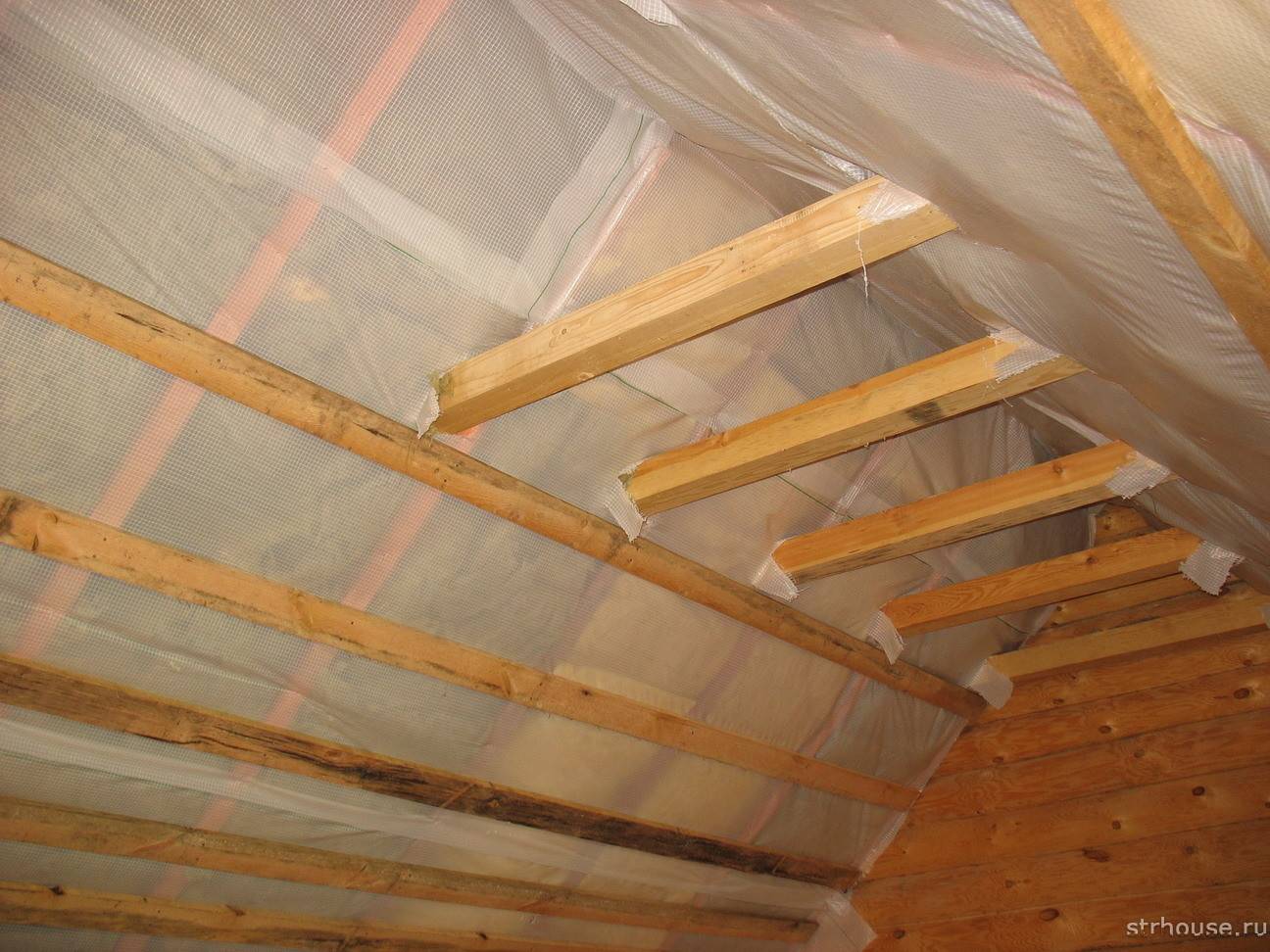

Монтаж пароизоляции
После монтажа утеплителя внутреннее пространство кровли закрывается слоем пароизоляции. Необходимо это для того, чтобы полностью предотвратить намокание (и как следствие потерю своих свойств) теплоизоляции. Таким образом, утеплитель защищается от влаги со всех сторон и будет работать весь свой срок службы.
Все стыки между слоями пароизоляции проклеиваются специальной клейкой лентой, чтобы добиться полной герметичности.
После укладки утеплителя и монтажа пароизоляции выполняются отделочные работы. Материал выбирается исключительно исходя из предпочтений владельца дома, но предпочтение все же лучше отдавать легким вариантам, чтобы дополнительно не нагружать строение.
МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА
Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты.
В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.
Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.
Как правильно посчитать угол наклона
Основными факторами, влияющими на уклон кровли при ее устройстве, являются:
- Природные факторы — климатические условия, где планируется строительство (ветровые и снеговые нагрузки);
- Характеристики кровельного материала.
Наиболее оптимальным наклоном крыши является угол в 20-30 градусов. В снежных широтах предлагается делать уклон не менее 45 градусов.
В таком случае снег будет легко сходить с крыши. Поскольку конструкция мансардной крыши — двускатная либо ломаная двускатная, будем рассматривать угол уклона в этом аспекте.
Геометрическая форма двускатной крыши — равнобедренный треугольник, поэтому для вычисления высоты конька в зависимости от наклона скатов, следует использовать формулу тригонометрического выражения для прямоугольного треугольника.
ВАЖНО!
Устройство ломаной мансардной крыши отличается наличием на скатах граней, причем нижняя плоскость ската опускается к основанию крыши под более крутым углом.
Поэтому здесь имеется два уклона — верхний, строится в соответствии с общепринятыми нормами; нижний — крутой, в зависимости от размеров дома и полезного чердачного пространства.
Угол наклона нижней плоскости чаще всего составляет 70 — 80 градусов.
В расположенную под таким уклоном кровлю удобно монтировать чердачные окна, которые в силу своего расположения будут надежно защищены от осадков.

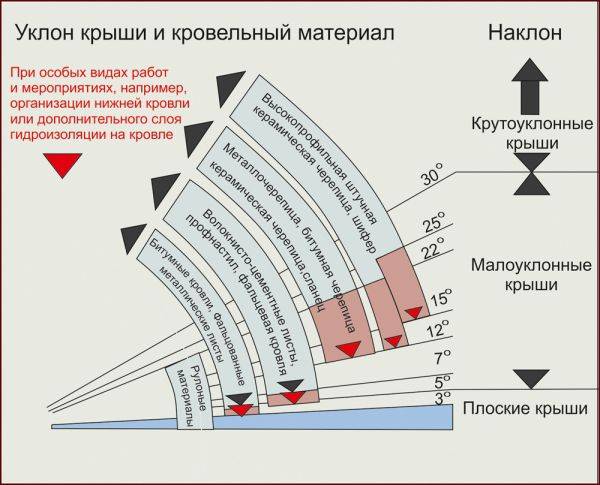

Углы наклона
Виды материалов для кровли
Для кровельного настила применяются самые разные виды кровли: плоские и профильные, рулонные, мягкие, жесткие, штучные.
Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:
- Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием. Применяют металлочерепицу повсюду — в качестве кровли частных домов, производственных зданий, гаражей, киосков, дач.
- Кровельный профнастил. Состав материала аналогичен металлочерепице. Используется чаще всего при строительстве промышленных зданий, однако в силу низкой стоимости может быть применен для строительства мансарды;
- Ондулин. Один из самых дешевых материалов. Состоит из волокон целлюлозы с применением битума и полимерных добавок. Окрашен термостойкой краской. В качестве кровельного покрытия выбирается достаточно редко из-за выцветания на солнце.
- Мягкая черепица — шинглас. Изготавливается из стеклохолста с применением битума, поверх которого наносится каменная крошка, противостоящая солнечным лучам и предохраняющая от выгорания.
- Черепица керамическая. Один из самых старых видов кровли. Для ее изготовления обжигается глина при высокой температуре, вследствие чего она приобретает твердость и прочность.
- Песчано-цементная черепица. Внешнее схожа с глиняной черепицей, однако дешевле в производстве. Изготавливается из раствора цемента и песка методом прессовки. Поверхность — гладкая, либо с фактурой. Используется в строительстве частных домов, коттеджей, дач.
- Сланцевая кровля. Крайне редко встречается. Характеризуется очень высокой стоимостью при высочайших технических характеристиках. Используется при строительстве уникальных элитных домов и коттеджей. Такую кровлю можно встретить на старинных европейских замках.
Кровельный материал
Советы от строителей
Для удачного монтажа мансардной крыши необходимо придерживаться советов профессионалов:
- Что бы не допустить ошибки в расчетах необходимо предоставить работу опытному профессионалу.
- Все деревянные элементы необходимо обработать средством от гниения
- Для сохранения тепла в доме необходимо использовать утеплитель, имеющий влагоустойчивое свойство
- Опорные балки следует тщательно крепить к стенам, это предотвратит смещение крыши
- Для более плотного настила утеплителя необходимо проводить его в шахматном порядке.
- Не следует использовать материал пенопласт вместо утеплителя ,он способен выделять вредные для организма пары
- Воизбегания скопления паров необходимоправильно установить вентиляцию.
Выбирая необходимый кровельный настил, следует помнить, что вся конструкция имеет довольно большей вес.
Поэтому необходимо останавливать внимание на качественных и легких материалах, таких как метало черепица или профнастил,которые позволяют уменьшить нагрузку на фундамент здания. Для строения мансардной крыши необходимо иметь знания строения мансарда и иметь навыки в строительстве. С помощью использования инструкции можно самостоятельно построить мансардную крышу
С помощью использования инструкции можно самостоятельно построить мансардную крышу.
Для строения мансардной крыши необходимо иметь знания строения мансарда и иметь навыки в строительстве. С помощью использования инструкции можно самостоятельно построить мансардную крышу.

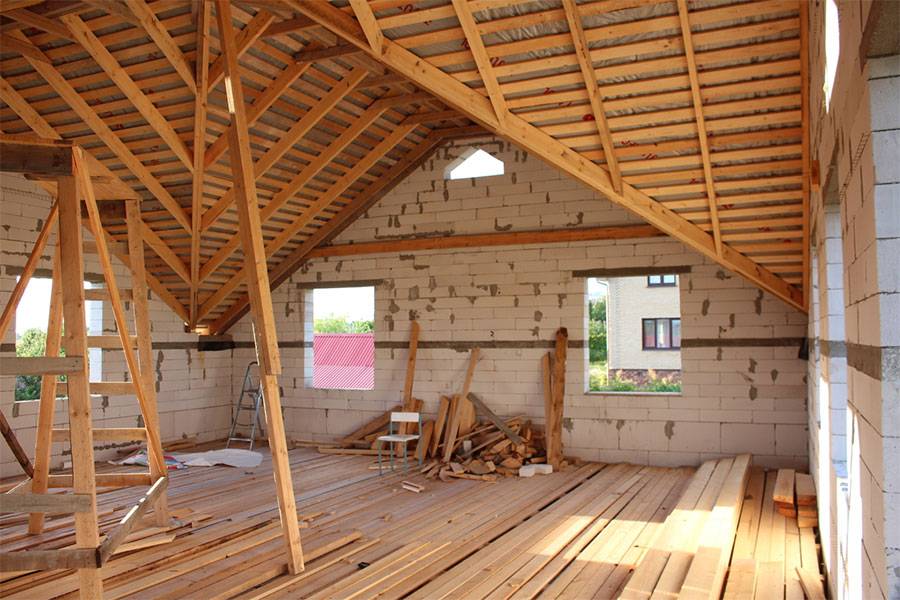

Этапы возведения мансарды своими руками
Собственноручное возведение мансардной крыши имеет некоторые отличия от обыкновенной скатной кровли лишь только наличием теплоизоляционных элементов. Защитные слои для утеплителя также идут в пирог. Вот порядок действий:
- Мауэрлат крепится к стене.
- Устанавливается стропильная система и система стоек и подкосов.
- Проводится монтаж защиты от ветра и устанавливается гидроизоляция.
- Делается обрешетка.
- Производится покрытие кровли.
- Далее идет утепление.
- Делается нижняя обшивка.
Дабы не наделать ошибок во время строительства, требуется подробно рассмотреть инструкции по каждому пункту, можно также найти видеоинструкции.
КАК ПРАВИЛЬНО УТЕПЛИТЬ МАНСАРДУ
Если не планируется впоследствии превращать чердак в жилую мансарду, можно ограничиться лишь утеплением перекрытий пола. В любом случае утеплить правильно крышу можно будет и в другое время.
Чтобы самостоятельно утеплить крышу изнутри в деревянном доме, рекомендуется придерживаться следующей последовательности:
1. Освободить чердачное помещение от вещей и мусора.
2. Произвести обработку пола и балок для обрешетки и лаг антисептическим средством.
3. Осмотреть пол на наличие щелей, при необходимости промазать щели глиной или законопатить.
4. Выстелить пол гидроизоляционным материалом с хорошими паропропускными свойствами. Иначе влага будет конденсироваться на перекрытии, вызывая его гниение.
5. Укрепить лаги и обрешетку для укладки теплоизоляционного слоя (при необходимости).
6. Уложить термоизоляционный материал. Все стыки и зазоры нужно заделать.
7. Покрыть утеплитель гидроизоляционным материалом (в этот раз паронепроницаемым).
8. Выполнить финальный настил. Рекомендуемая толщина зазора между пароизоляцией и чистовым настилом – 20-30 миллиметров.
Утепление крыши в деревянном доме – это не прихоть, а вынужденная мера. Большинство российских регионов характеризуется холодными зимами, поэтому было бы очень неосмотрительным не позаботиться о всестороннем утеплении частного дома.
Как и чем утеплять – решать вам. Выбирайте то, что соответствует вашему бюджету и вашим целям.

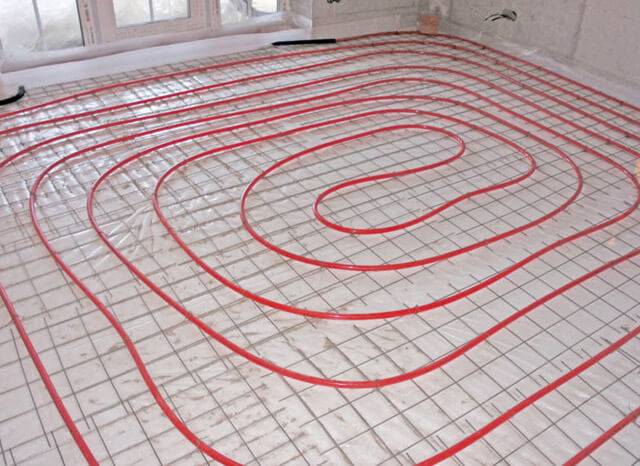

Монтаж «теплого пола»
Применение системы «теплого пола» позволяет обеспечить максимально комфортные для человека условия, когда разница в температуре воздуха между верхней и нижней частью помещения составляет не более 2-3 ℃. В настоящее время существует большое количество разнообразных нагревательных элементов, которые можно укладывать как под плитку или искусственный камень, так и под деревянное покрытие.
Электрический «теплый пол» является самодостаточным источником отопления и способен прогревать комнату настолько, что восстанавливать еще и батареи на мансарде нет необходимости. Его можно укладывать на любой тип напольного покрытия. При этом кабельные или пленочные нагревательные элементы прогревают комната равномерно, снижая уровень теплопотерь. Как правило, такое оборудование можно использовать порядка 50 лет.
Перед монтажом «теплого пола» между лагами укладывают теплоизолирующий материал, поверх которого размещают сетку для фиксации нагревательных элементов. В тех местах, где кабель будет проходить сквозь лаги, в них прорезают отверстия, которые изолируют алюминиевой фольгой. После укладки греющего кабеля производится монтаж финишного покрытия.
Если теплый пол в системе отопления дома с мансардой будет представлен водяным контуром, для его функционирования необходима установка котла, который будет нагревать теплоноситель. Трубы в данном случае можно использовать полимерные – они способны выдержать температуру теплоносителя, удобно монтируются и отличаются долгим сроком службы.
Когда бетон полностью высохнет, поверх него кладут пароизоляционную мембрану и финишное покрытие. Спустя 20 дней после заливки бетона можно выполнить пробный пуск горячей воды.
Водяной теплый пол можно сделать еще одним способом – подвести металлическую пластину с желобами для укладки полимерных труб. При этом подложку и финишное покрытие можно укладывать прямо поверх пластины, не заливая поверх нее бетонную стяжку. Тепло, поступающее от труб с горячей водой, равномерно распределяется по комнате. Обычно такой вариант используется как вспомогательный источник тепла.

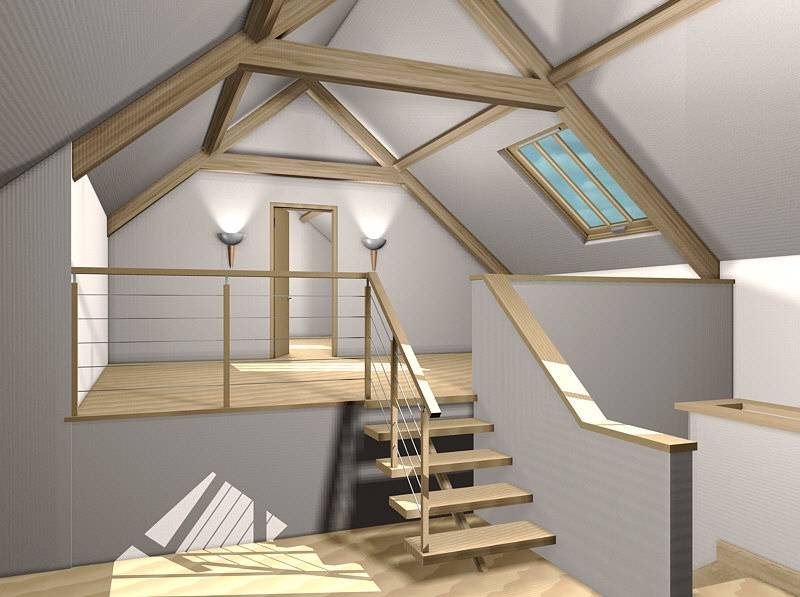

Типы лестниц на мансарду и их конструкций
Существует несколько типов лестниц, которые соединяют первый этаж с мансардой. Среди них выделяют: панельные (железобетонные) и модульные.
Лестницы панельные (железобетонные)
Их отличает самонесущая конструкция, которая опирается на верхнюю и нижнюю части потолка и стены. Они кажутся тяжелыми и громоздкими, поэтому такие лестницы для небольшого дома и небольших помещений не рекомендуются. Это решение подходит для больших просторных домов.
Модульные лестницы
Модульные лестницы изготавливают из отдельных частей, которые называют модули, они обладают самонесущей системой и основаны на одной опорной балке. Она состоит из металлических труб, расположенных под ступеньками. Балка фиксируется снизу и сверху на полу и потолке здания. Сборка этих модульных конструкций происходит сверху вниз.
По ходу конструкции один-три раза ее можно прикрепить к стене с помощью специальных анкеров. Дополнительное крепление поможет нам повысить прочность конструкции и предотвращает боковое шатание лестницы. Ступени, регулируемые по высоте, привинчиваются к балке. Такая модель обеспечивает возможность создавать любую форму.
Монтаж модульной лестницы можно увидеть на видео, представленном ниже.
Модульные модели могут быть:
- Одномаршевые с одним пролетом (простые) – эта модель прямая, имеет один марш, она самая простая и наиболее распространенная, ступеньки имеют одинаковую высоту и ширину, а монтаж такой модели не сложный.
- С двумя-, тремя- пролетами или как их еще называют маршами. Модели с платформой являются также популярным решением, они удобны и безопасны. Однако такие варианты требуют больше места, чем простые одномаршевые, так как имеют между пролетами небольшие или довольно широкие (в зависимости от конструкции) площадки для отдыха. Пролет может поворачивать на 360 или 90 градусов.
- Поворотные – установлены вокруг одной оси. Эта модель имеет ступени разного размера и формы. Являются хорошим решением, когда пространство ограничено. Такие конструкции довольно трудно проектировать и монтировать, но они имеют хороший дизайн и надежны с точки зрения обеспечения безопасности.
- Модель с центральной балкой – это интересная альтернатива традиционным моделям на основе двух опорных балок. Подходит для больших открытых интерьеров.
Спиральные или винтовые лестницы
Такая модель занимает очень мало места, поэтому такие лестницы на мансарду в небольших домах подходят очень хорошо
Так как особенно важно правильно выбрать размер лестницы на мансарду в небольшом доме
Такая конструкция расположена вокруг центральной колонны, к которой она присоединена. Колонна, как правило, металлическая, иногда она состоит из нескольких наложенных друг на друга элементов. Винтовые модели могут быть лево- или праворучными, в зависимости от того, с какой стороны от входа имеется поручень.
Лестницы косоурные
Их ступени крепятся на длинных балках с обеих сторон. Балки или как их еще называют косоуры, могут быть размещены на концах ступенек, в середине или только с одной стороны, а другой конец ступени может крепиться к стене. Косоур – несущий элемент, может иметь толщину 60-80 мм.
Одной из их разновидностей косоурных конструкций являются винтовые модели, ступени которых с одной стороны монтируются на косоуре, а с другой – на колонне.
Складные модели
Они очень практичны для небольших домов. Их используют в небольших домах в качестве лестницы на нежилую мансарду или чердак. Они удобны и не занимают много ценного места, так как чаще всего находятся в сложенном состоянии, их раскладывают только на время нечастых посещений нежилой мансарды или чердака. Конструкции могут быть выполнены из дерева или металла, некоторые варианты имеют достаточно декоративную форму и могут даже стать украшением современного интерьера в промышленном стиле. Однако их практичность невелика, такие конструкции не подходят для частого использования, особенно в семьях с маленькими детьми или пожилыми людьми.
