Самостоятельное строительство каркасного гаража из металлопрофиля

Что выбрать — дерево или металл?

Поскольку гараж — постройка типовых размеров (3х6х2.5), и крыша у него чаще — односкатная, об особой прочности каркаса заботиться не стоит.

А вот для гаража на 2 машины, да ещё с рабочим местом, для несущей нагрузки лучше выбрать как основу профиль для каркасного гаража с антикоррозийным покрытием.

Правда, ещё надо учитывать архитектурный стиль всей застройки участка, чтобы гараж не выбивался из общей картинки. Каркасная технология, при любом каркасе, позволяет сохранить внешнее сходство построек, подобрав соответствующий отделочный материал для облицовки.

Залогом долговечности задуманной конструкции будет правильно выбранное место, с учётом уровня грунтовых вод, климата, соседства с коммуникациями. К периоду проектирования относится определение типа строения, въездной зоны, способа открывания ворот.

1. Каркас деревянного гаража — особенности:

• выполняется из клеёного бруса или оцилиндрованного бревна, или того и другого вместе; в работу идут доски и рейки с допустимой влажностью не более 18%;
• используют линейные конструкции 3-х видов: доска 100х50мм — для нижней обвязки; брус 100х100мм — для углов, стропил и перекрытий; брусок 50х50мм — для продольных элементов;
• в процессе установки, каркас гаража из бруса требует временной фиксации стоек;
• для усиления жёсткости стойки укрепляются перемычками с соединением саморезами на металлический уголок; количество таких распорок корректируется видом листового материала для отделки;
• оцилиндрованное бревно как дорогостоящий материал используют при возведении гаража только для нижней обвязки, и то, если все остальные постройки на участке бревенчатые; чаще в таких случаях облицовку делают из блок-хауса (имитация бревна), что создаёт иллюзию бревенчатой стены;
• основой гаража из деревянного каркаса будет плитный фундамент, который может служить черновым полом;
• односкатная крыша (с наклоном назад) поверх деревянной обрешётки покрывается досками под рубероид, шифером, профнастилом, металлочерепицей;
• каркасный гараж из дерева пропитывается антисептиками и антипиренами.

Деревянный каркасный гараж — чертежи:

Металлический каркас для гаража — особенности:

• выполняется из профильной трубы 2-х видов: 40х20х1 мм — для нижней и верхней обвязки, стоек, стропил 2-скатной крыши; 20х20х1,5 — для горизонтальных элементов;
• каркас собирают с помощью болтов и нагелей (соединение — каждые 1,5 метра), лучше воспользоваться сваркой;
• для надёжности крыши увеличивают частоту стропильных элементов и ригелей;
• стойки каркаса укрепляют укосами (внизу, вверху, посередине);
• над въездом устанавливают дополнительную балку для подъёма металлических ворот;
• фасадная облицовка и крыша делаются из профнастила С10; лист укладывается внахлёст, крепится саморезами;
• чтобы получить теплый каркасный гараж используют пенополистирол, лучше — минеральную вату;
• внутренняя отделка каркасного гаража из металлопрофиля выполняется на усмотрение владельца: гипсокартон, вагонка, сайдинг; для заделки стыков продаются отделочные детали;
• при любом покрытии двухскатной крыши (металочерепица, ондулин, профнастил) делается широкий конёк из листового металла;
• совокупность массы конструкции и автомобиля требуют надёжного фундамента со стяжкой; по углам в бетон закладываю анкеры для крепления обвязки каркаса.

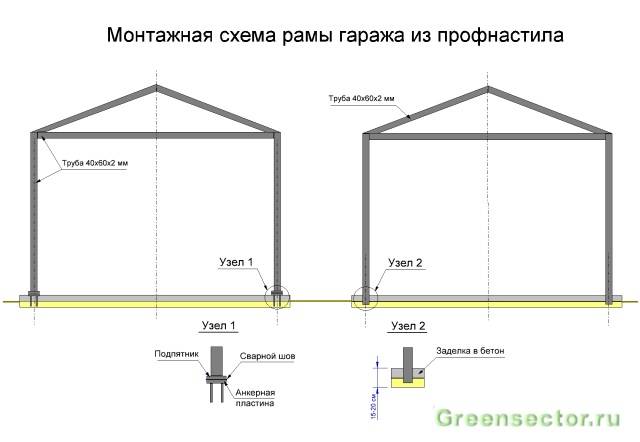

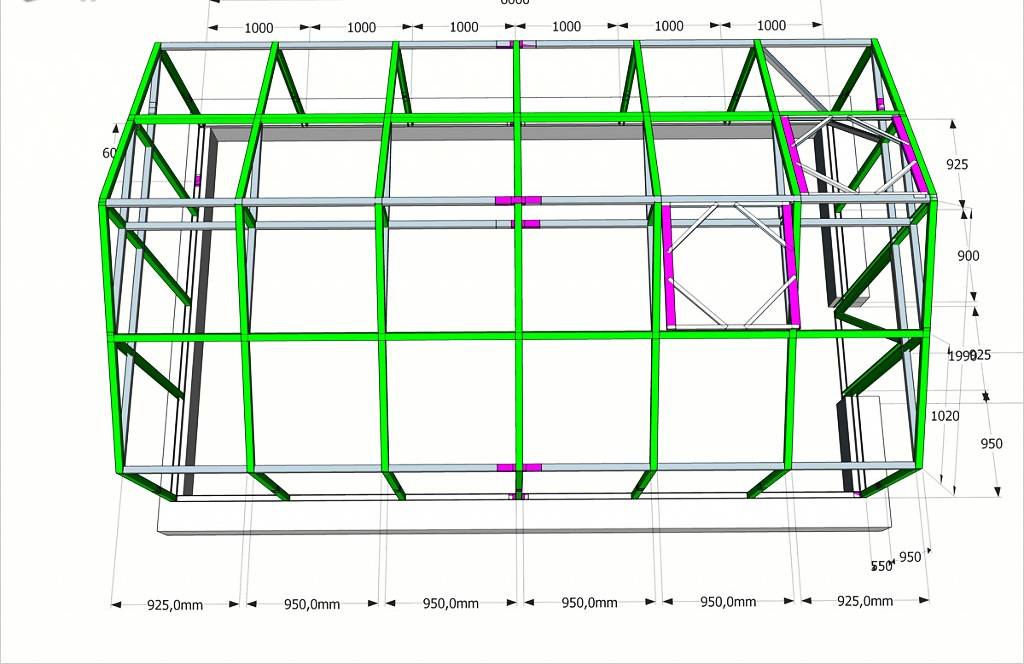

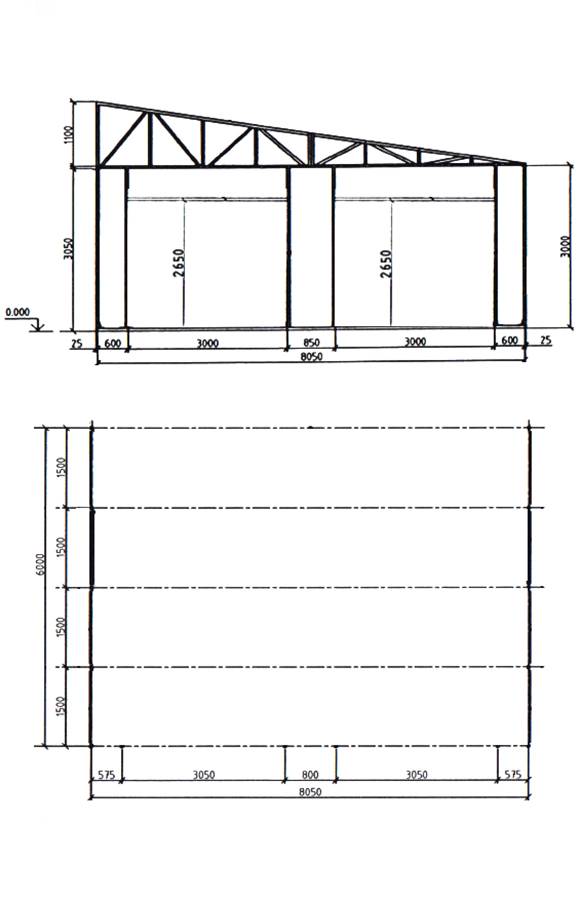

Металлический каркасный гараж — чертежи:

Если деревянный каркас собирается быстрее и легче, то каркас гаража из металлического профиля будет прочнее и долговечней. Кроме того, в отличии от каркаса гаража из бревен, он пожаробезопасен и не поддаётся гниению, а от коррозии его может защитить специальное покрытие, оцинковка или покраска.

Плюсы и минусы профнастила

Положительные свойства:

• огнестойкость и отсутствие деформации под воздействием высоких температур;
• негигроскопичность;
• наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
• широкий выбор цветового решения полотен;
• небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
• достаточно долгий срок эксплуатации – до 20 лет;
• экологическая безопасность;
• сравнительно невысокая цена.

Недостатки:

• торцы металлических листов не защищены антикоррозийным составом;
• внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
• под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
• нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

На заметку

Сборка каркаса с помощью резьбовых элементов обеспечивает возможность демонтажа гаража и его переустановки на другом месте. Каркасный гараж при необходимости может быть разобран, если крепления будут выполнены с помощью болтов, шурупов. Сборка на болты и шурупы обеспечивает возможность демонтажа стен, крыши и каркаса гаражного строения.

Подробнее о соединении опор каркасного гаража – на видео.

Фундамент

Предусмотрев все нюансы, можно произвести разметку участка под фундамент, начиная процесс с земельных работ. Металлопрофильный гараж является нетяжелым даже с утеплением.

На предварительно выровненной площадке делаются углубления на 20-30 см в зависимости от фундамента:

• ленточный фундамент шириной 25-30 см располагают по периметру гаража;
• монолитная плита, которая будет полом в гараже, соответствует его размеру;
• для вертикальных стоек каркаса создается глубина до 60 см и ширина 30х30 см;
• для смотровой ямы, погреба или обеих этих секций (если вы планируете их делать) не забудьте учесть глубину залегания грунтовых вод.

Произведя земляные работы, можно сделать расчет требуемых для изготовления фундамента материалов:

• песок;
• щебень;
• материал для опалубки;
• арматура;
• проволока;
• бетон или его составляющие (цемент М 400 или М 500, песок, щебень).

Стойки с приваренными к ним распорками, обработанными в нижней части от коррозии, устанавливаются в подготовленные для них места строго вертикально, засыпаются камнем или крупным щебнем. В остальные углубления фундамента засыпается песок, а затем – щебень, все утрамбовывается, можно добавить воды для уплотнения песка. Опалубку высотой 20 см изготавливают из досок или другого имеющегося материала и закрепляют брусками. Чтобы предотвратить коррозионные процессы металла, в опалубку на кирпичи укладывается 10-12 мм арматуры, связанной между собой стальной проволокой или сваренной на расстоянии 15-20 см.

Производить работы на фундаменте можно после полного затвердевания бетона, которое занимает от 5 до 30 дней в зависимости от погоды.

Обустройство погреба или смотровой ямы начинается с того, что дно засыпается песком, устанавливается гидроизоляция, делаются стены из обожженного красного кирпича или бетона в зависимости от ваших предпочтений. Если вы будете хранить в погребе картофель, полы лучше не бетонировать, поскольку это ухудшает его сохранность. Края ямы оформите уголком, изготовьте не только герметичный, но и утепленный люк для погреба.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

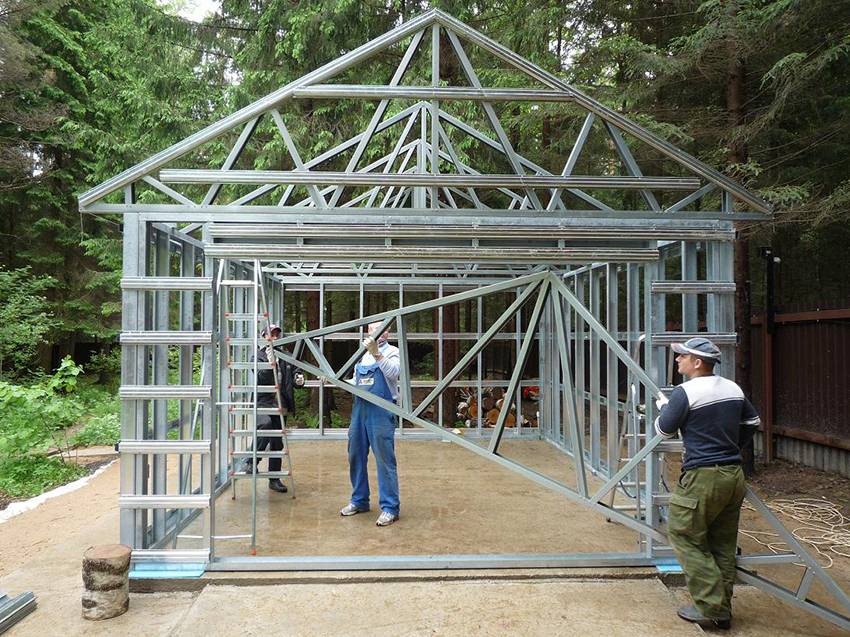

Собранный скелет дома из специального оцинкованного профиля

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет варить металл, сделать металлокаркасный дом своими руками из трубы не составит труда.

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

1. Создание фундамента
2. Сборка каркаса
3. Сооружение кровли
4. Обшивка стен
5. Установка ворот

Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

• Молоток
• Совковые лопаты
• Уровень
• Перчатки
• Опалубка

Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Конструирование фундамента и пола

Если земля, на которой вы строите принадлежит вам, то есть смысл подготовить крепкий и долговечный фундамент. Это делается с целью обеспечить монолитность гаражу, и чтобы постройка не смогла опуститься в землю.

Выполнить фундамент для каркасного гаража можно различными способами:

• Готовые железобетонные плиты толщиной 20-30 сантиметров, подойдут тем, кто готов вложить чуть больше денег в возведение основания. Для монтажа фундамента лучше приобрести несколько фундаментных железобетонных плит. При необходимости их доставят на грузовиках, а в установке помогут строительные краны. На участке обязательно нужно подготовить и выровнять поверхность где будет устанавливаться готовая плита — выкопать котлован согласно размеру, уложить слой гравия и песка с целью обеспечения хорошей усадки. Помните, что площадь плит должна быть больше чем площадь основания гаражного каркаса.
• При небольшом бюджете, можно установить обычную армированную стяжку. Основание этого типа подходит для каркасных построек, в том числе для гаражей из профильных изделий. Это самый недорогой и доступный способ создания основания и пола.
• Плиточная кладка то же часто используется как основание и пол для каркасного гаража, но предварительно нужно залить бетонную стяжку для целостности кладки.

Чтобы предотвратить попадание дождевой воды внутрь гаража, нужно чтобы основание было выше поверхности земли не менее чем на 20 сантиметров.

Советы

Если для гаража на даче, используемого лишь в летнее время, утепление не обязательно, то для всесезонной эксплуатации желательно иметь теплое помещение. Для того чтобы сделать теплый гараж, в него проводят отопление от дома или устанавливают местный источник тепла. В обоих случаях стены гаража и потолок придется обшить утеплителем. Как правило, каркасные гаражи утепляют не снаружи, а изнутри. Пространство между стойками и перекладинами заполняют утеплителем. Лучше всего подойдет пенопласт толщиной 5 мм или плиты минеральной ваты. Закрывают теплоизолятор листами влагостойкой фанеры или ОСП.

Нелишним будет утеплить и пол гаража. Самый простой способ – под деревянный пол настелить керамзитовую подушку, а по ней сделать цементную стяжку. Увлекшись строительством, не забывайте о необходимости устройства вентиляции.

Как построить гараж своими руками, смотрите в следующем видео.

Монтаж

Как строить каркасный гараж? Монтаж каркаса гаража из металлических профилей осуществляется несколькими способами, выбор которых зависит от конечных целей застройщика и практических умений по работе с металлом.

Остов для лёгкого укрытия от непогоды собирается из П-образного оцинкованного профиля без последующего утепления и отделки помещения. Его впоследствии можно разобрать и перевезти на новое место.

Для большей прочности стационарных конструкций берут трубу квадратного или прямоугольного сечения, и, если квалификация позволяет — сваривают каркас с помощью электросварки.

Кроме навыков, в этом случае понадобится соблюдение всех мер техники безопасности при сварочных работах.

Как сделать гараж из металлопрофиля?

1-ый способ монтажа:

Он получил название «модульный», поскольку на ровной поверхности последовательно собирается каждая из стен гаража, а потом их поднимают и крепят по вертикальным стойкам.

Для этого вида монтажа крайне необходимо наличие партнёра (модули достаточно легки, чтобы их подняли 2 человека). Элементы крыши тоже собирают в модули – фермы, и устанавливают каждую из них в отдельности. Металлический профиль в этом случае крепят между собой саморезами по металлу, используя для жёсткости конструкции металлические уголки.

Установка модулей в вертикальном положении требует тщательной выверки прямых углов с помощью уровня и отвеса. Перед сборкой модулей, если они не изготовлены из оцинкованного металла, их покрывают ЛКП для предупреждения коррозийного поражения. Для фиксации каркаса на бетонном основании фундамента используют уголки и дюбеля.

2-ой способ монтажа:

Его называют «штучная сборка на месте». Все действия производятся на готовом, устоявшемся фундаменте, где из отдельных элементов металлопрофиля 10х10 см собирается каркас гаража. Первыми крепят:

• нижнюю обвязку;
• 4 вертикальные стойки;
• верхнюю обвязку.

От точности установки угловых стоек зависит надёжность всей конструкции, её способность противостоять подвижкам грунта.

Нижняя обвязка, являясь основанием каркаса, в этом случае она крепится к фундаменту с помощью закладных прутов по углам.

Получается контур параллелепипеда, который постепенно дополняется стойками, рёбрами жёсткости из профилей 5х5 см, при необходимости — конструкционными элементами внутреннего устройства гаража.

Справка: В случае приостановки работ, такую конструкцию уже на начальном этапе можно накрыть плёнкой для защиты строительного объекта от превратностей погоды.

3-ий способ монтажа:

Сварной каркас для гаража из профильной трубы, швеллеров и уголков. Последовательность работ, как в предыдущем случае. Качество напрямую зависит от квалификации сварщика. Нижняя рама приваривается к заложенным в фундамент штырям, что обеспечивает неподвижность соединения.

Ручная дуговая сварка — вполне доступная наука, которая может пригодиться для многих видов работ в доме и на приусадебном участке. В Интернете множество электронных пособий для начинающих по освоению этого полезного навыка.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.
