Как сделать фронтон двухскатной крыши: разновидности фронтонов, инструкция по возведению фронтона для деревянного дома правильно

Виды кровельных фронтонов

Чаще всего щипцовые (боковые) стенки домостроения возводятся из такого же стройматериала, что и несущие стенки, но в некоторых случаях применяются другие виды материалов. Например, стенки строят из кирпича, а сами фронтоны выполняют из деревянных досок, брусьев. Причинами применения других стройматериалов для обустройства фронтона, является его возведение уже под готовую кровлю, а также экономия материалов.

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

  1. Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе — являются треугольником с неравными сторонами.
  2. Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
  3. Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
  4. Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
  5. Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали — статую или различные другие лепные детали).

Применяемых сегодня в строительстве видов фронтонов достаточно много, но перечислять их все не имеет особого смысла, ведь сейчас используется только несколько самых популярных разновидностей: — треугольный, и часто встречающийся его подвид — пятиугольной формы.

Такая форма получается на изломанных скатных поверхностях кровли — на мансардах.

Чем закрыть фронтон крыши дома: еще несколько вариантов отделки

Помимо столь распространенного сайдинга, не менее популярны также другие варианты отделки. К наиболее современным решениям относятся:

  • пластик;
  • профилированный лист;
  • блок-хаус или вагонка.

Под термином «пластик» зачастую подразумеваются панели, выполненные из поливинилхлорида, которые специально предназначаются для эксплуатации на открытом воздухе. В отличие от изделий, применяемых внутри помещений, представленный материал способен хорошо переносить существенные колебания температуры и воздействие ультрафиолета.

В процессе изготовления фронтонов из профнастила используются тонкие металлические листы с пазами и гребнями. Они покрыты слоем цинка либо полимером, который выступает защитой материала от влаги и других деструктивных факторов.

Обратите внимание! Металлопрофиль является отличным вариантом для обустройства фасадов строений. Но если в случае отделки крыш профилированные листы смотрятся по-настоящему достойно, то этого нельзя сказать о фронтонах


К современным вариантам обшивки фронтона относятся: пластик, профилированный лист, блок-хаус и вагонка

Что касается отделки блок-хаусом, пластиковые ламели и металлические профилированные листы можно заменить на натуральную древесину. В особенности деревянный фронтон будет отлично смотреться на строениях, возведенных из оцилиндрованного бревна, бруса либо выполненных в соответствии с каркасной технологией.

Следует учитывать, что древесина не терпит влаги и прямых ультрафиолетовых лучей. В связи с этим придется позаботиться о защите подобной отделки. В данном случае понадобится приобрести лак, краску, водоотталкивающие пропитки или другие аналогичные вещества.

Кроме того, представленные варианты, в сравнении с фронтонами из сайдинга, характеризуются гораздо меньшим сроком эксплуатации. Это связано с необходимостью постоянного обновления краски либо лака, что сокращает продолжительность службы материала. Таким образом, отделке блок-хаусом можно отдавать предпочтение в том случае, если того требует выбранный вариант оформления фасада строения.

Как обшить фронтон сайдингом: подробная инструкция

При принятии решения о применении сайдинга неминуемо возникает вопрос о том, как зашить фронтон по данной технологии. Итак, руководство по организации отделки предполагает следующие этапы:


Перед тем как обшить фронтон сайдингом необходимо выполнить монтаж каркаса и произвести утепление конструкции

  1. Перед тем как обшить фронтон, необходимо провести подготовку, которая подразумевает установку строительных лесов, удаление обрывков старой полиэтиленовой пленки, срезание выступающих остатков полиуретановой пены, а также очистку деревянных досок от мусора и пыли.
  2. Гидроизоляция поверхности. Осуществляется путем крепления пленки к деревянной плоскости посредством строительного степлера.
  3. Монтаж каркаса из оцинкованного профиля. Вдоль кровельного свеса и нижней части фронтона следует установить направляющие профили, которые будут служить опорой для несущих.
  4. Установка отливной планки производится методом ее фиксирования на оцинкованных профилях при помощи саморезов с шайбами.
  5. Крепление металлических откосов на оконный проем. Желая обустроить окна на фронтонах, предстоит прикрутить готовые элементы к закладным профилям. Чтобы избежать попадания влаги на сайдинг, в точках соединений профили следует не просто подрезать, а загнуть один на другой.
  6. Монтаж стартовой планки для сайдинга. Данный элемент закрепляется над отливной планкой на расстоянии 10 мм от нее.
  7. Установка всей остальной фурнитуры для сайдинга. При этом крепление выполняется точно так же, как в случае со стартовой планкой.

Завершающий этап обшивки фронтона сайдингом – облицовка каркаса. Для этого предстоит установить первую планку в направляющие, которые образованы фурнитурой, а затем закрепить ее к профилю сквозь специальные отверстия.

Красивый фронтон представляет собой визитную карточку любого дома. Руководствуясь основными правилами и рекомендациями по его самостоятельному изготовлению, а также вдохновившись фотографиями готовых решений, можно придать строению оригинальность и по-настоящему уникальный внешний вид.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги

Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

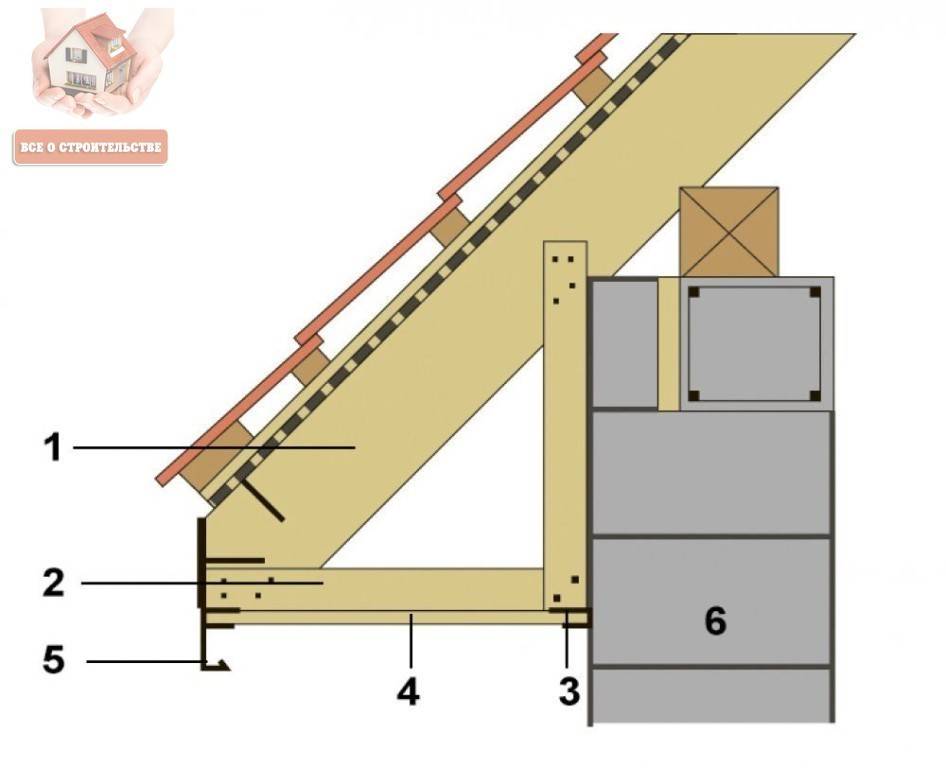

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Основные особенности устройства фронтона

Ни для кого не секрет, что торцевая часть кровли имеет разнообразные геометрические формы. Чаще всего это равнобедренный треугольник, трапеция или другая строгая геометрическая фигура – это зависит от конструктивных особенностей самой крыши. Также, помимо своей формы, все фронтоны могут отличаться материалом, выбранным для их возведения. При этом распространёнными являются следующие варианты:

  • кирпичный фронтон как на фото, возводимый совместно с несущими стенами строения ещё до обустройства самой кровли;
  • фронтон из кирпича, возводимый после обустройства крыши, для декоративной отделки которого могут применяться современные различные материалы (сайдинг, вагонка и т.д.);
  • деревянный фронтон – обустраиваемый во время установки системы стропил.

Хочется отметить, что все вышеперечисленные варианты имеют свои особенности в исполнении и, как следствие, достоинства и недостатки. Так, при возведении фронтона до того, как будет обустроена основная кровля, не исключена возможность его обрушения из-за сильных ветров или других природных факторов. При этом если работы выполняются своими руками, очень велика вероятность допущения ошибки в расчётах, что приводит к несоответствию размеров стропильной конструкции.

В случае если конструкция возводится после монтажа кровли, условия проведения работ будут достаточно некомфортными

Хочется обратить внимание на то, что в процессе расчёта размеров фронтона нужно учитывать предназначение чердачного помещения. Если оно будет использоваться как дополнительная жилая площадь, то его высота должна составлять не менее 200 см. Фронтон здания в большинстве случаев не подвержен высоким внешним нагрузкам, кроме ранее упомянутых ветровых и сейсмических угроз

Единственный случай, когда нагрузка на него будет увеличена, это использование его в качестве несущей конструкции для монтажа системы стропил. Поэтому для усиления фронтона крыши из кирпича, устанавливают специальные пилястры или дополнительную стену, которая возводится внутри чердачного пространства

Фронтон здания в большинстве случаев не подвержен высоким внешним нагрузкам, кроме ранее упомянутых ветровых и сейсмических угроз. Единственный случай, когда нагрузка на него будет увеличена, это использование его в качестве несущей конструкции для монтажа системы стропил. Поэтому для усиления фронтона крыши из кирпича, устанавливают специальные пилястры или дополнительную стену, которая возводится внутри чердачного пространства.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Фронтон крыши: базовые подходы к самостоятельному созданию

На сегодняшний день в процессе возведения малоэтажных строений применяют три основных подхода к вопросу правильного конструирования фронтона дома. Пожалуй, главное различие заключается в методе возведения и привязки фронтонных вертикальных стен к стропилам и каркасу кровли.

Для компактных одноэтажных строений, как правило, фронтонные элементы производят одновременно со стропильными сборками по единому шаблону, что выступает гарантией высочайшей точности конструкции. При этом выполняется монтаж двухскатной крыши, начиная с установки фронтонов, коньковых балок, и лишь на следующем этапе выставляются стропильные пары и подкосы. За счет этого собрать фронтон строения значительно проще.

Для габаритных построек, отличающихся существенными размерами скатов крыш, подшивка фронтонов выполняется уже после того, как стропила, обрешетка и все силовые детали каркаса установлены. Чем более сложной является структура кровли, тем позже конструируются фронтонные элементы


Для небольших одноэтажных домов фронтонные элементы выполняют одновременно со стропильными сборками

Кирпичные строения могут возводиться согласно объединенной схеме. Если плоскость фронтона планируется закрывать газобетонной либо кирпичной кладкой, ее выстраивают до момента организации стропильной системы.

Обратите внимание! Заранее сконструированные фронтоны, хотя и существенно облегчают процесс возведения стропильного каркаса в случае сильного ветра, предполагают довольно тщательную подгонку размеров, чтобы между кладкой и свесами не образовывались щели по причине несовпадения габаритов балок. Пожалуй, наиболее простым методом сборки фронтона является организация каркасной конструкции обрешетки из деревянных планок или бруса, укладка утеплителя, гидроизоляционного слоя, а также подшивка фронтона пластиковым сайдингом либо вагонкой

Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши

Пожалуй, наиболее простым методом сборки фронтона является организация каркасной конструкции обрешетки из деревянных планок или бруса, укладка утеплителя, гидроизоляционного слоя, а также подшивка фронтона пластиковым сайдингом либо вагонкой. Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши.

Что же такое кирпичная кладка фронтона?


пример кладка кирпичного фронтона

Опытные строители называют фронтом самую верхнюю часть фасада как жилого, так и общественного здания, которая немного ограничена небольшими скатами кровли и большим карнизом. Основная задача подобного фронта – это поддержка стропил, а также защита мансарды либо чердака от влияния открытой, внешней среды (например, сильные осадки и так далее).

Для постройки фронтов в качестве строительного материала можно не задумываясь использовать плиты из смеси бетона и цемента, специально обработанные деревянные балки, ну а, пожалуй, самым подходящим вариантом будет использование кладки фронтона из строительного кирпича.
