Как провести воду из колодца в дом: прокладка коммуникаций и организация системы подачи воды в дом из колодца

Насосы

Существуют два типа насосов: устанавливаются в шахте колодца (погружные) и монтирующиеся внутри дома (выносные).

Выносные насосы продаются в составе насосной станции (насос, манометр, гидроаккумулятор, автоматика отключения при достижении заданного давления).

Их основные преимущества: лёгкость монтажа и обслуживания.

Недостатки: сильный шум, низкая глубина всасывания (максимум восемь метров), требование лишней площади под установку.

Преимущества погружных насосов: работают бесшумно (поскольку находятся вне дома), качают воду с любой глубины (в зависимости от мощности).

Недостатки: сложность замены в случае выхода из строя.

Для погружного насоса требуется отдельно приобретаемая станция управления, так же защищающая его от «сухого хода» (стоимость от 2500 рублей).

Можно самому собрать такую станцию, купив отдельно:

  • реле давления (от 800 рублей) и
  • датчик сухого хода (от 800 рублей).

Смонтировав их в последовательности: насос — реле давления — датчик сухого хода.

Регулировка порога включения и отключения насоса производится по инструкции к различным типам реле индивидуально. Заводские уровни задаются в диапазоне от 1,5 до 2,5 атмосфер.

Погружные насосы делятся на два основных типа: вибрационные и центробежные.

Минимальная цена центробежного насоса — от 6000 рублей, но его надёжность в этой ценовой категории очень мала.

Минимальные цены на вибрационные насосы — от 1300 рублей.

Центробежные насосы применяются в основном для скважин, поскольку вибрационные требуют установки в отсутствии контакта с любой поверхностью. Для системы водоснабжения из колодца, вибрационные насосы вполне подходят.

Цены на насосные станции начинаются от 3000 рублей.

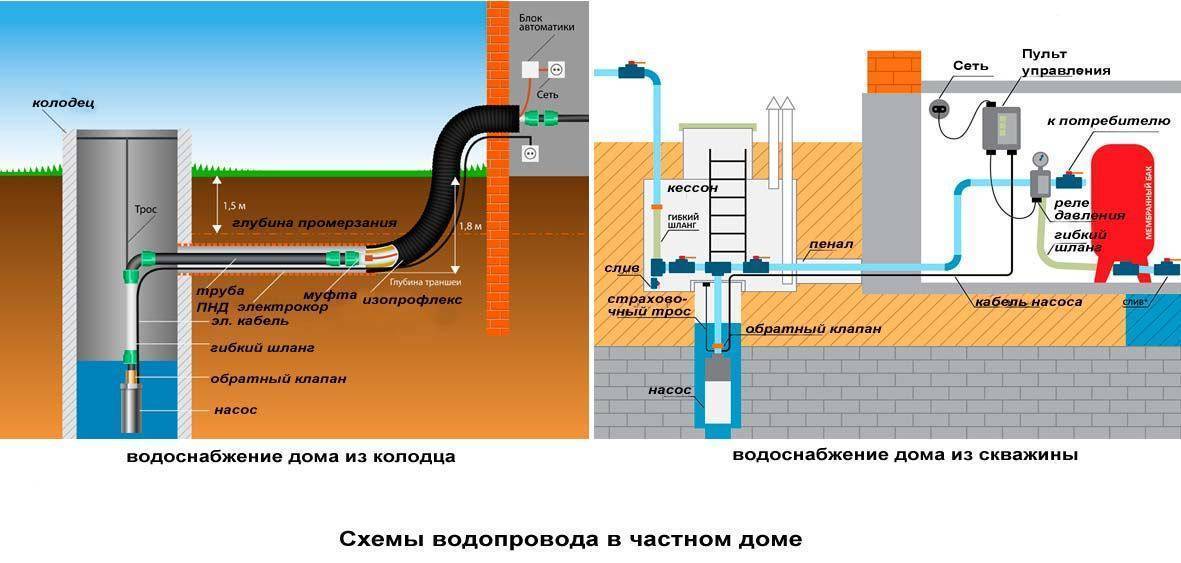

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Прокладка наружного трубопровода

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон.  Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

  1. Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
  2. Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
  3. После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
  4. Затем укладываются и соединяются все участки трубопровода.
  5. После труб в траншею укладывают кабель от насоса.
  1. Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
  2. Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

  1. Траншею роют на глубину 60 см.
  2. Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
  3. Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом.  Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
  4. Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
  5. Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Как обустроить

Первое что требуется — определиться с местом устройства колодца.

  • Расстояние от колодца до ближайшей точки выброса нечистот (уличной уборной, компостной кучи), согласно СНиПа 30-02-97, должно составлять не менее 8-ми метров (чем больше — тем лучше). Если вы планируете в будущем установку септика, или он есть у ваших соседей, то до его «поля аэрации» (специальной площадки для слива переработанных стоков) расстояние должно быть не менее 15-ти метров.
  • Расстояние от шахты колодца до фундамента дома не регламентируется, но, учитывая нагрузки строения на грунт, должно быть не менее 4-х метров (многое зависти от типа грунта и типа фундамента, так что желательна консультация специалиста).
  • Чем ближе колодец будет к месту монтажа системы в доме, тем она будет дешевле и надёжнее.

Ограничив поле поиска исходя из вышеперечисленных условий, место под колодец в большинстве случаев определяют с помощью древнего, но надёжного, метода биолокации. Иногда пробивают разведывательную скважину малого диаметра.

Копка колодцев крайне опасное занятие, поэтому будет лучше, если вы доверите её специалистам.

Если вы решили рыть колодец сами, то для этого вам понадобиться оборудование:

  1. лопаты,
  2. ёмкости для вынимания грунта,
  3. прочная верёвка,
  4. лом,
  5. требуется ещё приспособление (обычно ворот) для подъёма земли и лестница, а так же,
  6. насос для откачки воды.

Чаще всего, колодец устраивают с помощью колодезных колец, поэтому рассмотрим именно такой вариант.

Разметив на земле круг диаметром на десять сантиметров больше кольца, вынимаем грунт на глубину 80-ти сантиметров и выравниваем дно по уровню. Размещаем по центру первое кольцо и проверяем его на горизонт. Именно от этого зависит в последующем вертикальность шахты.

По кругу выбираем землю внутри кольца, которое будет опускаться под собственным весом, затем по центру. Если грунт мягкий, то последовательность действий обратная: сначала вынимается середина, потом края.

По мере углубления, устанавливаем сверху следующее кольцо, герметизируем стык специальным раствором, скрепляем кольца при помощи скоб и продолжаем копать дальше. Доводим глубину шахты до тех пор, пока не появится вода и на сутки оставляем колодец, давая ему возможность наполнится. Затем фиксируем уровень воды и откачиваем её.

Если уровень недостаточен (обычно нормой считаются заполненными три-четыре кольца), то продолжаем опускать кольца, выходя на нужную глубину. Если уровень воды достаточен, то выбираем песок до торца нижнего кольца и заполняем дно слоем мытого щебня толщиной десять — пятнадцать сантиметров, затем укладываем сверху крупные камни на толщину двадцати — тридцати сантиметров.

Лучше всего для этой цели подходит кремний, базальт или гранит. Использовать известняк нельзя! Он портит качество воды.

После этого следует позаботиться о «гермовыводе» трубопровода из шахты.

Делаем подкоп на глубину минимум полутора метров (чем ниже будет «гермовывод», тем меньше вероятность замерзания трубопровода зимой) к наружной стенке колодца и пробиваем отверстие для будущей коммуникации. Устанавливать «домик» сверху следует уже после монтажа трубопровода, так же как и делать глиняный или бетонный гидрозамок по периметру колодца.

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

  • колодец как источник;
  • насос;
  • накопительную емкость;
  • внешний водопровод;
  • систему водоподготовки;
  • внутренний водопровод;
  • автоматику для управления.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Гидроаккумулятор является неотъемлемым элементом системы водоснабжения вне зависимости от типа насоса, который будет использоваться. Так как именно здесь будут устанавливаться датчики и автоматическая система, которая будет управлять включением и выключением самого насоса. Емкость у гидроаккумулятора небольшая и составляет в среднем от 20 до 50 литров. Эта емкость не для резерва воды и выполняет сразу несколько важных функций. Вода, которая находится в гидроаккумуляторе, будет поддерживать систему в работающем состоянии.

Также наличие емкости сводит к минимуму вероятность, что в системе может произойти гидроудар

При выборе модели гидроаккумулятора требуется принимать во внимание примерный объем воды, который вы ежедневно планируете употреблять

Помимо этого, важной будет площадь помещения, где будет располагаться агрегат. От этого будут зависеть размеры аккумулятора и тип установки

От этого будут зависеть размеры аккумулятора и тип установки.

В зависимости от того, проживаете ли вы в данном помещении круглый год или же используете его как дачу на сезон, зависит способ прокладки внешней части водопровода. Если же в дом вы приезжаете только в сезон, то можно смело выбирать летнюю схему трубопровода. В таком случае лучше всего установить поверхностный насос. Специалисты рекомендуют монтировать его под навесом, чтобы защитить от дождя и сильного солнца – так, чтобы он ни в коем случае не был мокрый. Сами трубы, идущие от насоса к строению, можно очень легко проложить, выкопав небольшие траншеи и установив трубы на оптимальную глубину.

В другом случае трубы можно не закапывать, а оставить на поверхности так, чтобы они не мешали. Вот только после окончания теплых месяцев их придётся разбирать и убирать в помещение на зиму. Также трубу можно завести в помещение посредством цоколя или же просто через стену. Такой летний вариант упростит работу, ведь тогда не придётся проделывать дыру в фундаменте здания.

Насосная станция

Схема подключения насосной станции

Перед строительством помещения составляется схема. При ее составлении следует расположить оборудование так, чтобы размещение обеспечивало нормальную работу, было удобно выполнять ремонт оборудования и уход за скважиной. Кроме того, немаловажным параметром является ввод электричества.

Должна быть обеспечена защита от влаги и сырости. Для этих целей желательно использовать специальные насосные станци с категорией защиты не ниже IP77.

Если скважина неглубокая, то обычно используют поверхностные насосы, которые не погружаются в нее. Для их обслуживания не потребуется лебедка, поэтому размеры насосной можно существенно уменьшить.

При проектировании водоподачи следует уделить особое внимание мощности насоса. Он должен обеспечивать стабильную непрерывную подачу воды, при этом напор воды, который подает в дом, должен находиться в пределах от 2 до 6 бар

Именно в этих пределах давления подается вода в магистральной системе городского водоснабжения. Выдержать его крайне необходимо, поскольку ряд бытовых приборов (стиральная, посудомоечная машины, унитазы и так далее) рассчитан именно на такое давление.

Для данного давления насос необходимо брать с запасом по мощности. Поскольку при прохождении магистрального участка давление в трубе будет падать. Причем чем больше участок, тем больше падение давления. Помимо насоса, в скважину необходимо установить и поплавочный датчик, который будет индикатором уровня воды.

После того как насос выбран и построена насосная, приступают к прокладке магистрального участка водопровода.

Ввод в дом

Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.

Утепление и изоляция ввода выполняется так:

  1. В отверстие в фундаменте вставляется муфта.
  2. Через муфту пропускается трубопровод и утепляется.
  3. Для гидроизоляции ввода между трубой и муфтой забивают канат.
  4. Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.

Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:

Общие положения

Некоторые люди считают, что бурение скважины на участке автоматически решит вопрос подачи воды, однако они заблуждаются. Для того чтобы провести воду в дом, одним бурением не ограничиваются. Функционирование автоматической подачи воды в дом обеспечивается следующим:

  1. Система забора воды. Сюда входят: бурение скважины или рытье колодца, приобретение и установка насосного оборудования, организация подачи воды из скважины на поверхность.
  2. Магистральный участок. Это трубопровод, который прокладывается на участке скважина-здание.
  3. Внутренний трубопровод. Проводится от точки ввода магистрали, включая подключение всех бытовых потребителей (баков, сантехники и так далее).

Схема монтажа скважины с насосом

При проектировании водопровода необходимо учитывать тип грунта, глубину его промерзания в холодное время года, естественные перепады высоты на участке.

Однако начинается все со скважины, из которой вода выкачивается насосом (тип устройства зависит от глубины скважины). Насос должен иметь высокую производительность, которая обеспечит потребность здания в воде. В системе водопровода имеются и шланги (или трубы), спускаемые в скважину, через которые вода поднимается в магистральный трубопровод.

Обычно шланги (используемые чаще всего в скважине) или трубы имеют большую массу, поэтому опустить их можно только лебедкой (или краном). А это значит, что стоимость подъемного оборудования, его установка, эксплуатация и ремонт тоже входят в совокупные затраты. В случае использования погружного насоса к шлангу крепят и электрический кабель, который опускают вместе со шлангом. Кроме того, на насосе имеется гибкий металлический канат (или трос), который тоже имеет немалую массу и требует ухода. Поэтому включение подъемного устройства в состав водоснабжения дома вполне обосновано.

Подъемное оборудование либо покупают, либо делают сами. Важным моментом работы такого агрегата является необходимость синхронного подъема и шланга, и кабеля, и самого насоса. Поэтому многие люди устанавливают либо 2 лебедки, либо 1 с двумя барабанами. В последнем случае 1 барабан должен сматывать металлический трос насоса, 2 — кабель. Шланг в этой ситуации сматывается и укладывается вручную. При этом нельзя использовать шланг или кабель для извлечения насоса.

Чтобы в процессе проведения воды в дом не было перебоев и частых поломок, все оборудование необходимо установить в специальной постройке — домике для скважины, которая будет защищать устройство от осадков, в холодное время года рекомендуется поддерживать температуру в помещении насосной на уровне комнатной. Это позволит продлить срок эксплуатации насоса, лебедки и прочего сопутствующего оборудования.
