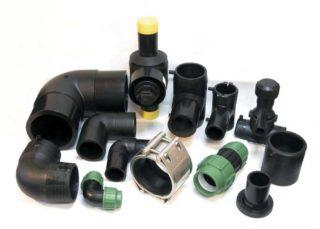

Как правильно выбрать фитинги для пнд труб: классификация и виды, лучшие производители + технология монтажа

Особенности монтажа компрессионных фитингов

При использовании компрессионных соединительных элементов последовательность стыковки выглядит следующим образом:

  • Готовят отрезок трубы: отрезают нужный отрезок под прямым углом (для чего используется обыкновенная ножовка, либо специальный труборез), крошки и заусенцы зачищают, снимают фаску.
  • На конце трубы отмечают границу входа в изделия в фитинг, при этом конец трубы должен быть задвинут до упора.
  • В зависимости от конструкции зажимную гайку откручивают от фитинга и надевают на трубу, либо просто ослабляют.
  • Конец трубы смачивают мыльным раствором или водой, после чего с усилием вставляют в фитинг.
  • Крышки-гайки плотно накручивают на фитинг, обеспечивая надежный контакт.

Разновидности НСПС

На текущий момент, налажено производство НСПС нескольких разновидностей. Смотри фото (слева – направо):

  • a. НСПС с литым ПЭ концом, производитель Группа Полипластик. Такой тип переходов ПЭ-сталь производит большая часть европейских заводов-изготовителей;
  • b. Привычный Российскому рынку переход НСПС, изготовленный из трубных заготовок. Наиболее распространенный вариант среди Российских производителей;
  • c. НСПС со встроенной электросварной муфтой по образцу некоторых Европейских производителей. Преимущества: удобство при монтаже на линейных участках. Минус одна подготовка ПЭ трубы перед сваркой. Недостатки: менее удобно при сварке с седелками, отводами, тройниками, у которых электросварной (со встроенной нагревательной спиралью) выход.

Преимущества a и b НСПС с литым или электросварным концом: нет «привязки» к качеству ПЭ трубы (есть ряд случаев производства НСПС из трубы ПНД низкого качества (с просаженным наружным диаметрам, изготовленной не по ГОСТу и т.д.). Особо актуально при сравнении с НСПС под воду, т.к. требования к трубе для водопроводов существенно ниже, чем к трубе с разрешением под ГАЗ. По хорошей цене выбрать и заказать фитинги для ПНД труб вы можете тут.

В случае, если НСПС имеет литой ПЭ конец, то продукт идет из термопласта с заданным значением по наружному диаметру, – 100% гарантия качества изделия и последующей сварки.

ЦОКОЛЬНЫЕ ВВОДЫ

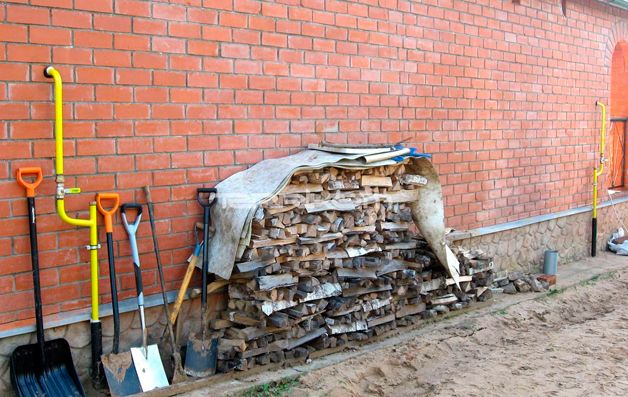

«Г-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.



«i-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.



«Прямые» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов.

Цокольный ввод 63 на 57

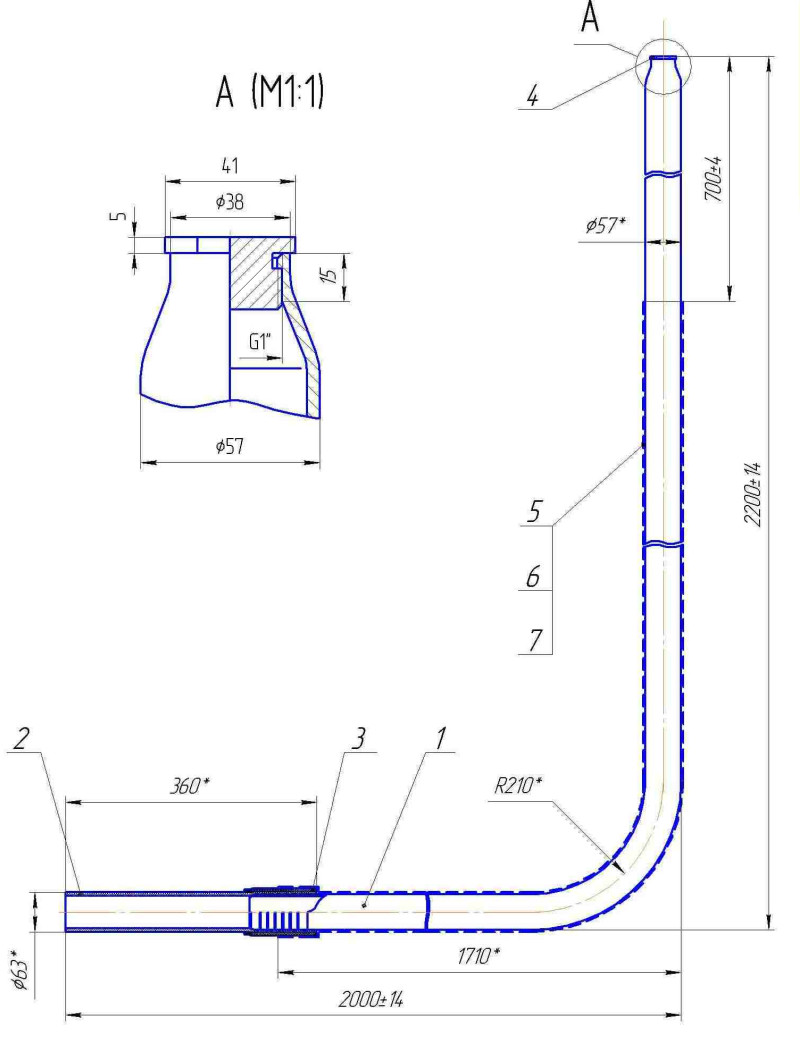

Г-образный цокольный ввод 63х57 ‒ один из наиболее востребованных типоразмеров, широко применяемых в строительстве российских коммуникационных сетей. Всегда в наличии в компании «Росгаз»!

Цокольный ввод 32 на 25



Г-образный цокольный ввод 32х25 ‒ доступное и практичное решение от компании «Росгаз». Отлично подходит для подключения к газотранспортной сети частных и малоэтажных многоквартирных жилых домов, мелких объектов общественного назначения.

Цокольный ввод 32 на 32



Цокольный ввод 32х32, Г-образный ‒ технологичный, практичный и выгодный способ подключения объекта потребления (его наземной части) к сети газоснабжения.

Ввод газопровода в жилое помещение от подземного газопровода осуществляется с помощью цокольного ввода. Цокольный ввод газопровода представляет собой изделие, на основе неразъемного соединения полиэтилен-сталь, и предназначен для перехода от подземного полиэтиленового газопровода к наружному или подземному стальному газопроводу. Цокольный ввод газовый должен обеспечить самый короткий и безопасный путь поступления газа в нужную часть строения.

Мы предлагаем своим клиентам только качественные, и только надежные цокольные вводы со складов в СПб.

Каковы отличительные особенности современных цокольных вводов

Снабжение бытовым газом любого дома производится газом низкого давления. Чтобы обеспечить ввод газопровода в каждое жилое помещение от специального подземного газопровода, используется цокольный ввод.

Направление данного ввода обязано обеспечивать максимально короткий путь для правильного поступления газа в нужную часть жилого дома. Также при этом учитывается и соблюдается расстояние между всеми подземными коммуникациями, такими как: (водопровод, домашняя канализация; а также между электрическим и телефонным кабелями), и самим газопроводом. Сегодня цокольный ввод по правилам выпускают из земли непосредственно возле самого здания, поэтому чтобы предотвратить возможные повреждения или недопустимое охлаждение труб (-15 градусов и более), его защищают специальным футляром, который по всем сторонам закрывают особыми заглушками. Для современных газопроводов разного давления изготавливаются соответствующие вводы.

Наиболее часто встречающийся тип применяемого цокольного ввода это Г-образный вариант. По своей конструкции он является согнутой под 90 градусов специальной стальной трубой с нанесённым не нее наружным антикоррозионным слоем.

Гарантии качества нашей продукции

Наша компания предлагает вам купить качественный цокольный ввод по доступной цене прямо сейчас. Стальные цокольные вводы производятся в соответствии с требованиями всех государственных стандартов. Современное оборудование для газоснабжения, которое мы поставляем, своевременно прошло все требуемые испытания, и получило необходимые разрешения от службы экологического, технического и атомного надзора.

Наша компания является эксклюзивным поставщиком качественных и долговечных газовых цокольных вводов в Санкт Петербург. В последнее время спрос на них заметно возрос благодаря тому, что они успели зарекомендовать себя как наиболее надежные и безопасные соединения.

Разъемные соединения

При сборке канализационных трубопроводов, по которым жидкость передвигается самотеком, можно использовать самые простые способы соединения:

  • Соединения в раструб. В этом случае, один конец трубы аккуратно вводится в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные манжеты из резины или силикона.
  • Соединение фитингом. В этом случае, для соединения двух элементов трубопровода применяют специальную деталь – фитинг.

Соединительные муфты

При сборке трубопроводов широко применяют муфты соединительные. Эти детали выполняют из полиэтилена, используя метод экструзии. Использование муфт соединительных позволяет быстро и без применения специального оборудования произвести соединения элементов трубопровода. Основные плюсы, которые дает применение этого метода:

  • Надежность крепления и длительный срок использования трубопроводов.
  • Высокая степень устойчивости к механическим воздействиям и к перепадам температуры.
  • Широкая область применения. Этот тип соединения применяется при монтаже трубопроводов практически любого назначения.
  • Дешевизна. Муфты из полиэтилена стоят недорого.

Для сборки трубопроводов используют две разновидности муфт:

  • Компрессионные. Этот тип соединительных элементов выпускается с двумя видами резьбы – наружной и внутренней. Использование компрессионных муфт разрешается при сборке систем подачи газа и воды.
  • Соединительные. Самый простой вариант муфты, позволяет произвести соединения элементов, имеющих равных диаметр.
  • Редукционная. Этот вид муфт незаменим, если необходимо соединить элементы трубопровода разного размера.



Компрессионные фитинги

Несложно осуществить соединение ПНД труб компрессионными фитингами. Работа выполняется так:

  • Разбирают фитинг компрессионный, вывернув гайку накидную.
  • Конец трубы подготавливается для соединения: очищается от загрязнений, на конце нужно снять фаску.
  • На трубе делают отметку маркером, помечая глубину, на которую труба войдет в фитинг.
  • Чтобы облегчить введение трубы в фитинг, ее конец смазывают силиконовой смазкой или просто жидким мылом.
  • После того как труба войдет в фитинг на необходимую глубину (введение осуществляется с усилием), останется только завернуть на место гайку.

При помощи этого метода можно выполнить соединение полиэтиленовых труб с металлопластиковой деталью или деталями из полипропилена.

Фланцы

Нередко используется и фланцевое соединение ПНД труб. Этот вариант выбирают если нужно соединить ПНД трубы большого диаметра – 110 мм или более, или же состыковать трубы ПНД со стальной магистралью.



Также при помощи фланцев выполняется соединения ПНД труб с дополнительными элементами, такими как краны, насосы, клапаны. Соединение является разъемным. Фланцевая муфта состоит из двух элементов:

  • компрессионного;
  • монтажного.

Компрессионная составляющая используется со стороны соединения с полипропиленовой трубой. Вторая часть представляет собой обычный фланец, который крепится к трубе из металла или присоединяемого элемента, например, патрубка насоса.

Разъемные соединения

Если вы выбираете фитинги для ПНД-труб, то можно предпочесть компрессионные комплектующие, которые используются довольно часто на внешних трубопроводах. В фитинги при этом есть разрезное кольцо, а также затяжная гайка. После того как было осуществлено затягивание, проскальзывание концов системы трубопровода при воздействии растягивающих сил исключено. На рынке представлены полиэтиленовые и латунные фитинги для ПНД труб для обеспечения компрессионного соединения. Металл принято использовать в тех случаях, когда есть вероятность ударных нагрузок, оказываемых на соединение.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

  • стыковая сварка;
  • электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

  • раструбное соединение;
  • фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

  • устойчив к механическому воздействию и к перепадам температур;
  • крепления являются надежными и долговечными;
  • широкое применение;
  • низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

  • Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
  • Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
  • Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

  • Выворачивают накидную гайку и разбирают фитинг;
  • Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
  • На трубе делается отметка на какую глубину должна войти труба в фитинг;
  • Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
  • После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

  • Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
  • Поверхность разогревается до начала плавления;
  • Сжимают между собой расплавленные концы труб;
  • Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

  • Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
  • Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Как соединить ПНД трубу: виды перехода (фитингами, фланцем или сваркой), как правильно для водопровода 50 и 110мм



Здравствуйте, дорогой читатель! Если у Вас возникла необходимость проложить трубопровод холодной воды, можно использовать изделия из полиэтилена низкого давления (ПНД) – недорогого и практичного материала. У каждого материала имеются свои тонкости и особенности монтажа. В этой статье мы расскажем читателям о том, как соединить ПНД трубу.

Сфера применения

ПНД применяются исключительно для трубопроводов холодной воды, так как могут эксплуатироваться при температуре не более 40 °С. Рабочее давление – не более 20 Мпа (2 атмосферы).  Применяются повсеместно для прокладки  водопроводных и канализационных сетей под землей и систем водоснабжения от скважины с насосом.

Более широкое распространение  тормозится  нестойкостью к ультрафиолетовому излучению – полностью перейти на ПНД не получится.

Кроме того, в гладких или гофрированных трубках прокладывают кабели связи или электроснабжения.

Преимущества и недостатки этих труб:

Преимущества

  • низкая стоимость;
  • химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
  • коррозионная стойкость; стойкость к воздействию агрессивных сред;
  • долговечность — первые трубы отработали уже более пятидесяти лет;
  • гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
  • переносят замораживание с водой внутри и не лопаются, как металлические;
  • не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
  • пластичный полиэтилен легко переносит подвижки грунта;
  • технологичность – легкий и быстрый монтаж;
  • полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
  • малый вес облегчает их монтаж, хранение, транспортировку.

Недостатки

  • самый существенный недостаток – чувствительность к ультрафиолету. Водопроводы, оставленные под открытым солнцем, буквально за пару лет начнут разрушаться. Поэтому водопроводные трубы из ПНД используют исключительно в подземных коммуникациях и в помещениях с искусственным освещением или без света вовсе (например, в подвалах и цокольных этажах без окон);
  • не предназначены для работы с горячими средами.

Требования, предъявляемые к сварным соединениям

  • на месте шва не может быть никакой впадины – только выступающий валик;
  • смещение торцов друг относительно друга не должно превышать 10% от толщины стенки трубы;
  • при толщине стенки до 5 мм толщина валика не должна быть больше 2,5 мм; для толщины стенки – не больше 5 мм.

Необходимые инструменты и материалы

  • центратор;
  • гидравлический агрегат;
  • нагреватель с регуляцией температуры;
  • торцеватель с электроприводом;
  • вкладыши для различных диаметров свариваемых изделий.

Ход работ

  • трубы ПНД зажимаются в центрирующем приспособлении;
  • производится торцовка и снятие фаски;
  • торцы обезжириваются;
  • поверхности нагреваются сварочным нагревателем и оплавляются;
  • сварочный нагреватель удаляется;
  • торцы сжимаются таким образом, чтобы сформировался валик шва;
  • трубы не трогают до полного охлаждения, затем убирают центратор.

по соединению

Всегда лучше увидеть процесс производства каких-либо работ. Наше видео поможет Вам увидеть все тонкости процесса сварки труб ПНХ.

Как соединить трубу ПНД с полипропиленовой

Полиэтилен и полипропилен не свариваются. Правильно соединить их между собой только с помощью фитингов. На соединяемые торцы следует наварить или надеть МРВ (муфты с внутренней резьбой) из соответствующего материала, на одну МРВ накрутить быстроразборное резьбовое соединение   («американку»), затем с помощью накидной гайки соединить две МРВ.

Как выполнить стыкование полиэтиленовой и стальной трубы

Такое стыкование производится  аналогично стыкованию ПНД и полипропилена. Стальной трубопровод, как правило, оканчивается резьбой. Можно вместо «американки воспользоваться сгоном – но этот вариант уже себя отжил.

https://youtube.com/watch?v=4wC36soTX8k

На крупных магистралях на таких стыках обычно монтируется вентиль или задвижка – в таком случае можно использовать фланцевое соединение.

Заключение

Мы надеемся, что наша статья помогла читателю разобраться в тонкостях соединения труб из полиэтилена низкого давления своими руками. Делитесь полезной информацией с друзьями и знакомыми в соцсети, приглашайте друзей и подписывайтесь сами на нашу рассылку – и вы всегда во всеоружии будете приступать к любым домашним ремонтам.

Загрузка…

Зачем нужен ввод газопровода?

Цокольный ввод может быть изготовлен по уникальному проекту и иметь индивидуальные конструктивные особенности, которые подойдут для тех или иных условий эксплуатации. Такой подход позволяет полностью избавиться от проблем, которые теоретически могут возникать при устройстве газовых систем.

Работы по подведению газа к дому или коттеджу выполняют специализированные компании.

Можно выделить следующие преимущества, которые имеет цокольный ввод:

  • Отделочные работы отходят на второй план и вовсе не обязательны, поэтому денежные затраты на проведение газа в цокольный этаж снижаются.
  • Обязательность проведения радиографического контроля отпадает, в связи с чем также не требуется просветка, с помощью которой определяется наличие сварных стыков.
  • Трубы газового ввода отлично изолированы от проникновения влаги, что достигается за счет футляра. Это позволяет увеличить сроки службы газовой системы.
  • Нет необходимости в использовании ИС, потому что и без того обеспечена качественная электроизоляция и центровка.
  • Газовая система может без проблем эксплуатироваться при минимальных температурах, что достигается за счет наличия утепления футляра.
  • Цокольный ввод можно использовать в местах с высокой сейсмической активностью (труба имеет повышенный запас прочности и другие необходимые характеристики).
  • Допускается монтаж в условиях пучинистого грунта. Полиэтилен, из которого ведется изготовление нижней части отвода, имеет среднюю плотность, которой вполне хватает для нормальной эксплуатации в пучинистом грунте и глине.

Цены на цокольные вводы в Москве

Цокольный ввод ПЭ-100 SDR11 2×1
ДиаметрЦена в руб. (с НДС)
32 x 25 мм1210 руб.
32 x 32 мм2140 руб.
40 x 32 мм1800 руб.
63 x 57 мм2100 руб.
90 x 89 мм6750 руб.
110 x 108 мм8100 руб.
160 x 159 мм14085 руб.
Цокольный ввод ПЭ-100 SDR11 2×2
ДиаметрЦена в руб. (с НДС)
32 x 25 мм1550 руб.
32 x 32 мм2800 руб.
40 x 32 мм1950 руб.
63 x 57 мм2850 руб.
90 x 89 мм7800 руб.
110 x 108 мм9750 руб.
160 x 159 мм16485 руб.

По запросу могут быть изготовлены цокольные вводы с нестандартными размерами.



Оптимальное расположение и качественное изготовление цокольного ввода поможет избежать множества сложностей, возникающих при создании газопроводов, таких, как дополнительные отделочные работы и затраты на радиографический контроль и просветку в случае отсутствия сварного стыка. Новая технология позволяет обеспечить полную гидроизоляцию цокольного ввода, что гарантирует его функционирование в течение всего времени эксплуатации газопровода. Благодаря надежной центровке и электрической изоляции (более 40 Мом) исключается необходимость использования ИС. Благодаря хорошей теплоизоляции, обеспечиваемой футляром, цокольный ввод можно использовать вплоть до температуры — 40°С, а благодаря высокому запасу прочности и большому радиусу отвода цокольный ввод обладает хорошей сейсмической устойчивостью. Также, поскольку нижняя часть отвода ввода сделана из цельнотянутых труб ПЭ средней плотности, данную конструкцию можно применять в пучинистых грунтах.

Мы гарантируем, что Ваши данные не будут переданы третьим лицам ни при каких обстоятельствах.

Фитинги ПНД компрессионные

Главная \ Фитинги ПНД компрессионные

Фитинги ПНД компрессионные – это обжимные соединительные фитинги компрессионного типа, которые предназначены для монтажа и соединения труб из полиэтилена низкого давления и вторичного полиэтилена марок ПЭ-63, ПЭ-80 и ПЭ-100. Фитинги ПНД компрессионные производятся из сополимера полипропилена, с использованием литьевого метода. Фитинг компрессионный ПНД изготавливается в виде конструкции из модульных элементов, которая является сборно-разборным устройством и состоит из пяти компонентов: корпус, запрессовывающая втулка, обжимное кольцо, уплотнительное кольцо и крышка-гайка. Компрессионные фитинги для труб ПНД поставляются полностью готовыми к монтажу.

Фитинги компрессионные ПНД производятся различных форм и типов: муфты, тройники, отводы, фланцевые соединения и заглушки, так же они могут иметь наружную или внутреннюю резьбу. Компрессионные фитинги для труб ПНД производятся с различными внутренними диаметрами от 16 до 110 мм и имеют разное рабочее давление от 10 до 16 Bar (атмосфер): с рабочим давлением 10-16 Bar (атмосфер) производятся с диаметрами 16-110 мм, с рабочим давлением до 16 Bar (атмосфер) производятся с диаметрами 16-63 мм, с рабочим давлением до 12,5 Bar (атмосфер) производятся с диаметрами 75-110 мм.

Соединение полиэтиленовой трубы с компрессионным фитингом происходит методом спрессовывания обжимного кольца фитинга с трубой. Сам процесс соединения компрессионого фитинга с трубой ПНД очень легок и прост, фитинг надевается на трубу, затем обжимное кольцо фитинга вручную затягивается при помощи компрессионного или гаечного ключа. Выполнение соединения не требует специальных навыков, и может производиться одним человеком. Основным преимуществом компрессионных фитингов является тот фактор, что для соединения их с трубами ПНД не нужно использовать сварочные аппараты, что в свою очередь сильно сокращает время монтажа трубопроводной системы и уменьшает стоимость её устройства.

Устройство компрессионных фитингов для труб ПНД

Основные свойства и преимущества

  • высокая антикоррозионная стойкость
  • устойчивость к перепадам температур
  • стойкость к химическим веществам
  • экологичность и гигиеническая безопасность
  • могут соединяться с трубами из других материалов
  • обладают легким весом и просты в монтаже
  • устойчивы к вибрации и гидроударам, не требуют подтяжки
  • обеспечивает герметичность, при перегибании трубы
  • износоустойчивость и долговечность, срок службы более 50 лет

Области применения

ПНД фитинги компрессионные применяются для монтажа полиэтиленовых труб в местах, где они меняют своё направление: при поворотах или разветвлении, в случае изменения диаметра соединяемых труб из полиэтилена, при необходимости соединения трубы с трубопроводной арматурой, а так же когда трубы ПНД нужно соединить с трубами изготовленных из другого материала. Компрессионные фитинги для полиэтиленовых труб могут использоваться в системах холодного питьевого и технического водоснабжения для распределения воды, в системах канализации, системах мелиорации и орошения (автоматический полив).

Компрессионные фитинги из полиэтилена являются сборно-разборной конструкцией, их можно собирать и разбирать до 10 раз, поэтому их можно использовать не один раз, а ремонт фитинга может происходить не только путем его полной замены, но и заменой только вышедших из строя элементов компрессионного фитинга.

Монтаж компрессионных фитингов для труб ПНД

осуществляет поставку компрессионных фитингов ПНД. Наша компания предлагает для продажи фитинги ПНД компрессионные по низким ценам. Если вы хотите купить компрессионные фитинги для труб ПНД вы можете сделать заказ на сайте или позвонить по тел:8. наши специалисты проконсультируют Вас по техническим характеристикам и стоимости компрессионного фитинга, помогут Вам выбрать оптимальный вариант и рассчитают стоимость доставки.

  • Муфты ПНД компрессионные
  • Отводы ПНД компрессионные
  • Тройники ПНД компрессионные
  • Заглушки ПНД компрессионные
  • Седелки ПНД компрессионные
  • Фланцевое соединение ПНД компрессионное

Типы компрессионных фитингов

Монтаж ПНД труб своими руками через фитинги осуществляется с использованием следующих типов устройств:

равнопроходная муфта. С 2-х концов аксессуара выдержан одинаковый диаметр. Необходима, чтобы провести стыковку отдельных участков трубопровода или других элементов, которые обладают тем же диаметральным размером, что и труба; компенсационная муфта — обеспечивает возможность изменения типоразмера трубы, а также позволяет установить в систему любой элемент с диаметром, отличающимся в большую либо меньшую сторону; соединение типа «пластик/резьба» — комбинированный фитинг, необходимый там, где стыкуются полимерные и металлические элементы. Представляет собой пластиковую втулку с смонтированным закладным элементом, чаще всего из латуни. В нем предусмотрена наружная либо внутренняя резьба. фланец — необходим, если ПНД-трубы стыкуются с другими материалами или если необходим монтаж дополнительной съемной арматуры. Могут быть полиэтиленовые или комбинированные. отводы — нужны в тех местах, где необходим изгиб трубопровода. Сам по себе полиэтилен довольно гибкий, но в нагруженных инженерных сетях нельзя допускать резких углов. А с помощью отводов можно кардинально поменять направление — стандартными считаются устройства в 45, 66 и 90 градусов; тройники и крестовины — обеспечивают стык определенного участка трубопровода с другими его элементами. Подобные ответвления могут выполняться одного диаметра с трубой или позволять переходить на другой типоразмер; заглушки — используются там, где нужно законсервировать «глухой» участок

Это важно, когда отдельная зона не будет эксплуатироваться или когда организуется вывод, который будет запущен в эксплуатацию позже.



Особенности фитингов для ПНД труб

Фитинги для труб ПНД

ПНД-фитинги представляют собой детали трубопроводов, выполненные из современных материалов, и имеют целый ряд преимуществ по сравнению с традиционными металлическими или пластиковыми (пластик – относительно новый материал, но по характеристикам во многом уступает ПНД) элементами. Существует несколько видов ПНД-фитингов:

  • редукционные – используются для соединения труб разного диаметра;
  • прямые – для соединения труб одинакового диаметра;
  • компрессионные – элементы, используемые для соединения фитинга и трубы без применения сварки;
  • электросварные – используются в случаях, когда стыковая сварка невозможна или менее практична.

В зависимости от типа соединения фитинги бывают 3 видов:

  • сварные;
  • электросварные;
  • компрессионные.

Большинство типов соединения фитинга с трубой предполагают плавку. Но компрессионные фитинги этого не требуют, так как производятся уже готовыми к монтажу. Они состоят из следующих элементов:

  • полимерный корпус;
  • уплотнительные кольца для герметичности стыков;
  • зажимные кольца;
  • втулка, запрессовывающая трубу;
  • крышки-гайки, которые закрывают место стыка.

Для сборки такой системы не требуется специальное образование или навыки, она собирается, как конструктор.

Как подобрать подходящую конструкцию

Чтобы определиться с подходящим для конкретной задачи типом фитингов, нужно разбираться в их характеристиках. ПНД-соединения завоевали популярность среди профессионалов и имеют ряд объективных преимуществ:

  • ПНД – это легкий материал, но в то же время он обладает и достаточным запасом прочности, чтобы выдержать внутреннее давление в трубах. Для изготовления используется износостойкий полиэтилен, а для фитингов он обеспечивается дополнительной прочностью.
  • Инертность по отношению к агрессивным средам. Поэтому материал применяется не только для водо-, но и для газопроводных труб.
  • Монтаж без сварки.
  • Большой диапазон диаметров.
  • Относительная дешевизна без потери функциональных характеристик.

Конечно, есть ограничения, из-за которых ПНД-трубы и фитинги нельзя считать на 100% универсальными. Во-первых, их можно использовать только для невысоких температур (до +45 градусов). Во-вторых, всегда есть вероятность, что материал, выдаваемый за полиэтилен низкого давления, может оказаться чем-то другим – более дешевым или менее прочным.





Есть еще один важный нюанс, на который обязательно надо обратить внимание. Если на ПНД-трубах есть синяя полоска, значит, ими можно прокладывать водопровод с питьевой водой, если просто черная труба – она рассчитана на подачу технической воды

Но, опять-таки, есть недобросовестные производители, поэтому лучше обращаться к проверенным продавцам и производителям.

Особенности монтажа компрессионного фитинга





Если вы будете осуществлять соединение труб ПНД фитингами, то важно знать о технологии проведения работ. Прежде чем приступать к установке компрессионных соединений, следует подготовить элементы и соединяемые поверхности

Для этого понадобятся ножницы, предназначенные для резки труб. Этот инструмент можно заменить обычной ножовкой. Пригодится и смазка, белый маркер, инструмент для снятия фаски или обычный нож, зажимной ключ, также электрическая дрель, которая снабжена насадками разного диаметра. Прежде чем будет осуществлено соединение труб ПНД фитингами, необходимо обрезать материал, для чего лучше всего использовать специальные ножницы, которые способны обеспечить перпендикулярность торцов по отношению к оси. Это позволит точно стыковать концы труб со стопорным корпусом фитинга. Фаскосниматель позволит избавиться от заусенцев, что обеспечивает сохранность уплотнительного кольца. На трубе следует отметить расстояние вхождения в соединительный элемент.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
