Самостоятельная постройка в гараже подъёмника для смотровой ямы

Какие типы подъемников бывают

Существуют три основных вида механизмов, которые применяют для ремонта машин:

• гидравлические;

• цепные;
• винтовые.

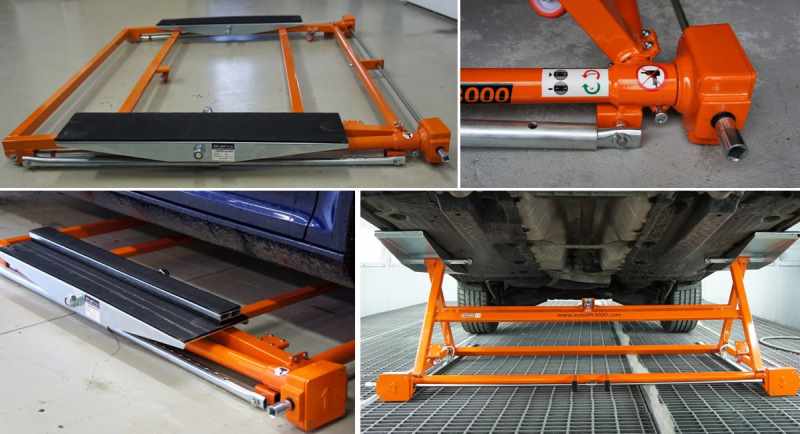

Подъемники также разделяют по способу поднятия автомобиля:

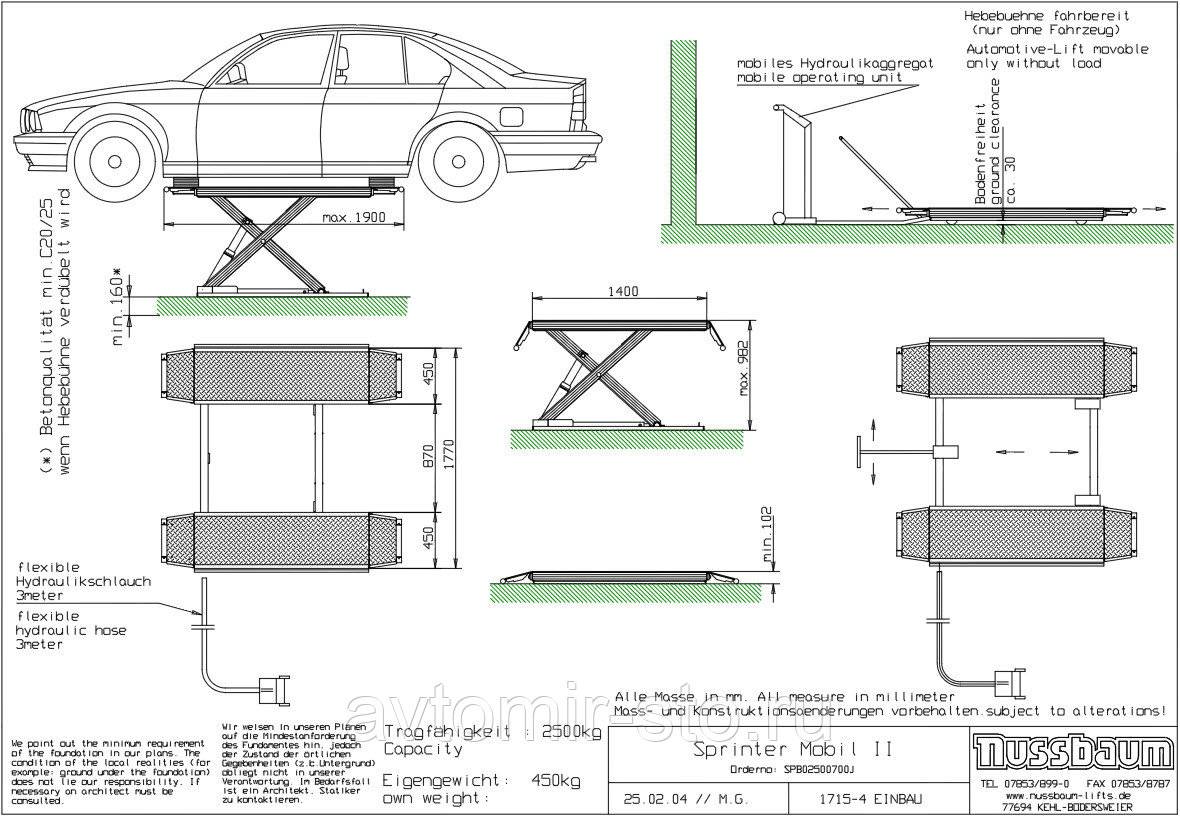

• ножничные;
• платформенные;
• вилочные.

Самый популярный вид подъемников – винтовые вилочные. Их основа длинный резьбовой вал из инструментальной стали, выдерживающий нагрузку до 2–3 тонн. Однако сделать такой механизм дома почти нереально из-за сложности изготовления вилок. Поэтому для изготовления своими руками больше подходят винтовые платформенные устройства. Они выполнены в виде двух параллельных швеллеров, уложенных ребрами вниз и прикрепленных к винтовым приводным механизмам, обеспечивающим подъем платформ. В таких устройствах требования к валам заметно ниже, ведь подъем обеспечивают не два, а четыре вала. Их существенным минусом является необходимость использования домкрата для ремонта подвески, ведь колеса машины не висят в воздухе, а стоят на швеллерах.

Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом. По своим характеристикам они ничем не уступают винтовым, но их сложней сделать своими руками. Ведь требуется согласованная работа всех электромоторов привода, а также тормозных устройств. Для изготовления ножничных подъемных устройств чаще всего используют гидравлический привод, хотя некоторые самодельщики экспериментируют с цепным или винтовым приводом.

Подъемник – делать самому или купить подержанный

Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей. Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же. В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

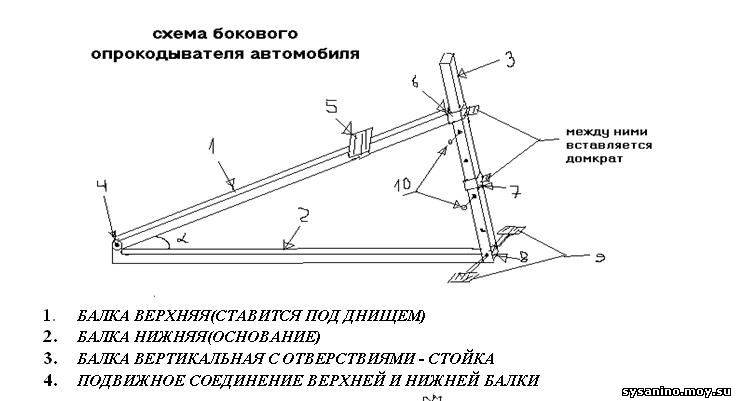

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

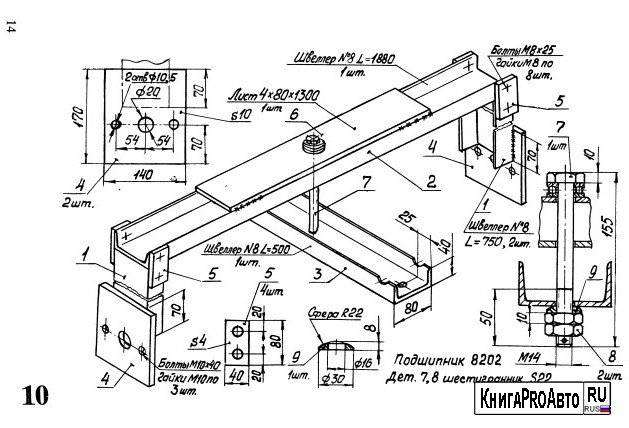

Башмак изготавливается для работы виде опоры будущего домкрата

Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок

Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

https://youtube.com/watch?v=-mGosOvVkrI

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов

Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором. Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Свой «подъемник». Лифты пользователей портала

В первой части статьи мы рассказывали о трудностях, подстерегающих тех, кто задумался о собственном лифте в доме. Конечно, истинных «самодельщиков», твердо уверенных в собственных инженерных силах, они лишь вдохновляют (на попытки) и раззадоривают (на дискуссии). Особенно тех, кто уже сделал подобный лифт у себя дома. И как показывает их опыт, у внимательного механика и хозяина всегда находится время и для регулярного техосмотра, и для установки многочисленных «защитных» приспособлений.

Пользователь Tehnoman выделяет следующие узлы «домашнего» лифта:

1. Оборудование приямка: натяжное устройство ограничителя скорости. 2. Привод (лебедка). 3. Кабина:

• каркас кабины;
• балка верхняя;
• балка нижняя;
• стояк;
• ловитель;
• купе кабины;
• пол (подвижный или неподвижный);
• привод дверей кабины.

4. Противовес. 5. Установка направляющих. 6. Дверь шахты. 7. Ограничитель скорости.

Судя по историям участников портала, они придерживаются именно такой компоновки (с небольшими вариациями).

. Несколько лет назад пользователь Дедуш закончил ремонт в стареньком деревенском доме. После всех переделок у него получилась просторная жилая комната внизу и спальня в мансарде. Оставалось только сделать лестницу на мансарду. Однако, изучив все варианты, умелец отказался от этой идеи: лестница заняла бы слишком много места, уменьшив площадь комнаты. В результате он решил сделать устройство, которое по своим характеристикам относит к подъемникам, поскольку «лифт — более сложное сооружение».

Тем не менее, свои функции оно выполняет исправно. «Пользуюсь подъемником три года, очень доволен», — писал Дедуш в 2014 году.

Схема устройства проста, утверждает он. Основные части подъемника – это кабина, направляющие с роликами, электрический тельфер и кнопки управления с ограничителями. Размеры кабины: 600*600 мм (длина-ширина), высота – 1800 мм. Боковые и задняя стенки кабины имеют сплошное ограждение, верх и вход оставлены без ограждения. Каркас сделан из бруска 45*45 мм. Электротельфер грузоподъемностью 300 кг располагается за стенкой мансарды на перекрытии. Несущий канат проходит вдоль стены.

По словам пользователя, сложнее всего ему было выбрать направляющие и ролики для кабины. В итоге поиски привели к направляющим и роликам для подвесных дверей массой до 100 кг. Ролики установлены по 2 штуки вверху и внизу кабины – верхняя пара работает на отрыв направляющих, нижняя – на сжатие.

Кабина такого лифта рассчитана на одного человека весом до 130 кг. Для управления подъемником использованы три двойные (вверх-вниз), с самовозвратом, кнопки: пока держишь кнопку, подъемник идет вверх или вниз. Когда отпускаешь, происходит остановка. Вся система управления переведена на 12 вольт. Вверху и внизу в схему включены концевые выключатели, обеспечивающие остановку в крайних положениях кабины. Скорость движения — 15 см в секунду.

Вкупе с кнопочным управлением такая скорость обеспечивают безопасность использования конструкции, считает форумчанин. Если в доме пропадет электричество, то можно будет спуститься или подняться по складной убирающейся лестнице. Систематически Дедуш проводит осмотр каната, однако за все время эксплуатации признаков износа он не обнаружил.

Какие советы начинающим «лифтостроителям» дает умелец? По его словам, место крепления каната надо определять в зависимости от конкретной высоты кабины, высоты потолка мансарды и мест установки блоков для прохождения каната. Что касается длины каната, то ее нужно выбирать так, чтобы на барабан тельфера он укладывался в один ряд.

Похожий подъемник установил у себя более 10 лет назад и пользователь Дибор. В качестве подъемника также использовался китайский тельфер силой подъема 250 кг. Кабина у него, правда, открыта с трех сторон, катается по направляющим из «тридцатого» уголка на четырех роликах из подшипников. При проходе лифта люк на втором этаже поднимается крышей кабины и на ней же остается. При спуске — ложится на свое место на полу. Всего Дибор изготовил уже три подобных подъемника на лебедках (один из них — для погреба), плюс один гидравлический. «Кое-какой опыт уже имеется», — с удовлетворением замечает форумчанин. И делится наблюдениями с другими.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8×8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

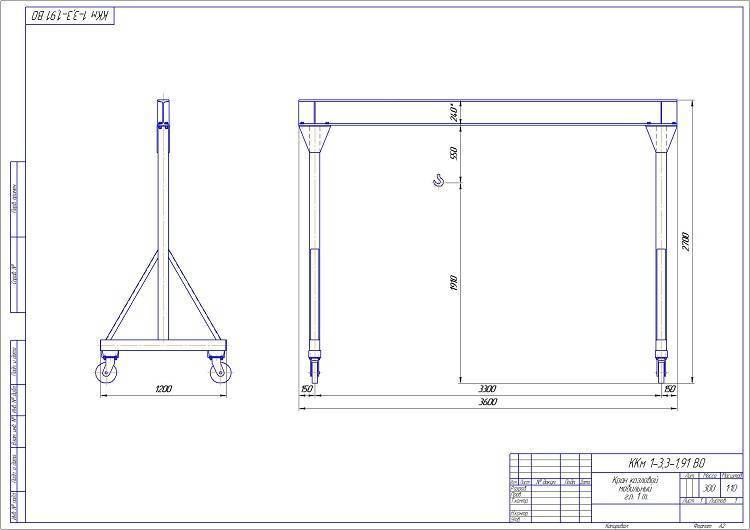

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Рассмотрим, какие существуют виды подъёмников:

1. Одностоечный подъёмник можно купить в специализированном магазине.Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.

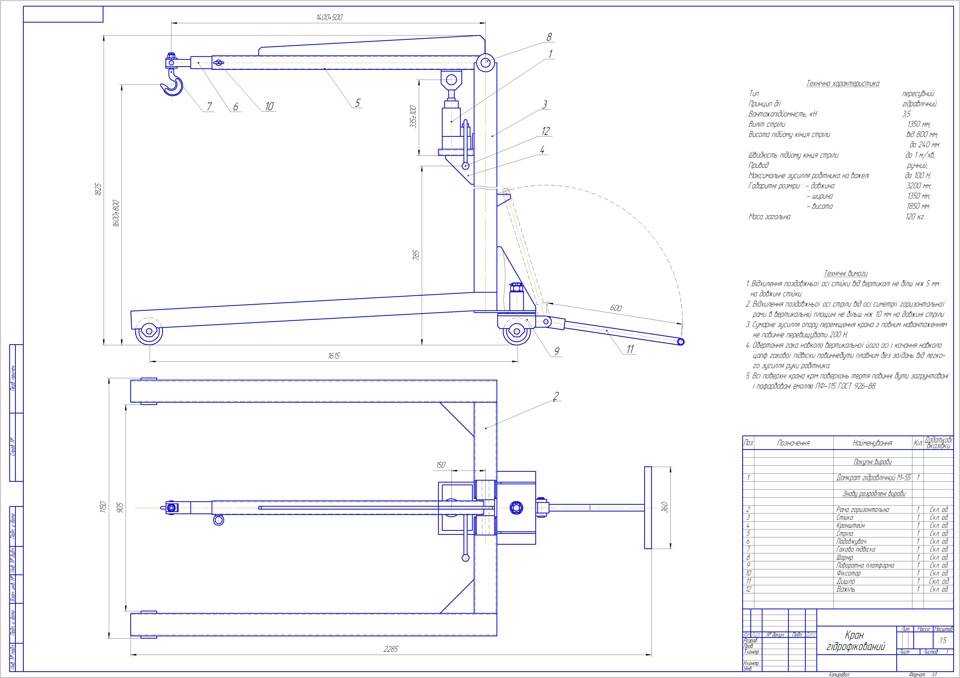

3. Гидравлический кран – наиболее популярный тип.Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
4. Реечные.У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
5. Пневматические.При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
6. Винтовые конструкции являются устойчивыми, компактными и эффективными.Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

В конце работы в плите нужно просверлить два дополнительных отверстия диаметром 3 см. Через них попускается цепь и накидывается на меньшую шпонку. Вторая цепь заканчивается стальным крюком, который выдержит вес автомобиля.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

Приступаем к работе:

• открутить болты, которые крепят двигатель к раме;
• петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
• выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
• неторопливо и осмотрительно начинайте подымать двигатель;
• после выхода двигателя из-под капота прекратите подъём;
• отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Мини подъемник

Предназначен для перевозки груза

Дополнительные опции:

• Устройство, позволяющее платформе самостоятельно останавливаться на нужном уровне;
• Съемные ограждения по краю платформы;
• Покраска в любой цвет из палитры RAL.

Зачем покупать мини подъемник?

Далеко не в каждом помещении производственного или складского назначения есть возможность поставить занимающий много места грузовой лифт. Цены, сроки производства и установки такого устройства стремятся в бесконечность, да и сейчас, когда курс евро и доллара неумолимо растет, потребители все больше обращаются к проверенным и более выгодным моделям отечественного производства.

Регулярно анализируя рынок и технологические находки в сфере грузоподъемного оборудования, конструкторы компании ЛИФТПРОМ разработали эконом вариант грузового лифта — грузовой мини подъемник с предельно низкой себестоимостью. Подготовить площадку, где будет устанавливаться подъемник, необходимо в соответствии с техническим заданием нашей компании.

Подробное руководство предоставляется бесплатно.

Специальное предложение — мини подъемник

Малый грузовой подъемник – хорошая альтернатива и мачтовому подъемнику. Маленький подъемник отличается простотой конструкции, что значительно влияет на окончательную цену продукта. Технические особенности, учтенные проектировщиками, позволят вам самостоятельно смонтировать оборудование, не прибегая к помощи.

Конструкция маленького подъемника

Малый грузовой подъемник может купить любой желающий благодаря гибкой ценовой политике и модульной конструкции оборудования. Этот малыш-подъемник оставил в себе основные составляющие консольного типа подъемников: мачту и двигающуюся по ней грузовую каретку.

Каретка с установленной на ней платформой перемещается по жестким направляющим при помощи специальных роликовых опор. Весь механизм приводит в движение лебедка, которая крепится сверху мачты.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

• На предприятиях, где есть старая техника.
• В магазинах, реализующих различные детали для техники.
• На предприятиях, производящих обновление оборудование.
• В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

• Три стальных уголка 7,5 х 7,5 см.
• Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
• Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
• Болты и гайки.
• Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
• Мощный крюк.
• Стальной трос диаметром 5 мм.
• Звездочки 2 штуки различных диаметров.

Порядок сборки

1. Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
2. На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
3. Самостоятельно установить «червячный» редуктор.
4. Закрепить звездочки большего размера на вале привода редуктора.
5. На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
6. Установить звездочку меньшего диаметра на валу выхода редуктора.
7. В плите выполнить два отверстия для второй цепи.
8. Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
9. Сборка закончена.

Оборудование смотровой ямы

Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:

• Отбойники колес;
• Лестница с поручнями;
• Система освещения с питанием сети в 12 или 36 вольт;
• Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
• Ниша для инструментов;
• Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
• Помост на дно смотровой ямы.

Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.

Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.

Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.

Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.

Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с  питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.

Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.

Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.

Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.

Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.

Как сделать электромеханический лифт своими руками

Общие параметры лифта

В нашем случае конструкция лифта, сделанного своими руками, это подвижная рама из квадратной трубы 60×40, которая движется между двух швеллеров – направляющих. По углам рамы попарно установлены 8 колёс, при этом оси одной пары (один угол рамы) расположены перпендикулярно друг к другу. Одно колесо упирается в стенку швеллера, другое – в полку. Такая конструкция обеспечивает свободное перемещение рамы лифта вверх-вниз, при этом надёжно фиксируя ее от фронтального и бокового смещения (Рис. 1).

К нижней части рамы привариваем грузовую платформу. Для обеспечения жёсткости конструкции платформу и раму связываем косоурами. При устройстве лифта потребуется применять сварочный аппарат, здесь рассказано как варить электросваркой подробно.

Расположение косоуров сверху или снизу диктуют конкретные условия помещения, поскольку каждый вариант имеет как плюсы, так и минусы. Косоуры расположенные над площадкой могут усложнить монтаж стенок кабины. Расположение косоуров снизу потребует удлинения подвижной рамы. В этом случае придётся делать приямок, иначе кабина лифта не будет доезжать до пола.

Схема направляющих электромеханического лифта своими руками

Монтаж направляющих

Швеллер для направляющих берём не меньше №10. Длина его зависит от требуемой высоты подъёма. Как показала практика, даже швеллер №12 при длине 7,5 метров имеет высокую гибкость, «играет» под собственным весом. Поэтому в процессе монтажа многократно контролируем вертикальность, проверяя ее в разных местах.
