Способы использования индикаторной отвертки со светодиодом

Как проверяется инструмент

Как и любой прибор с измерительными качествами наша сигнальная отвертка иногда нуждается в проверке своей работоспособности.

Рабочая индикаторная отвертка.

Чтобы наш сигнальный инструмент всегда находился в готовом к измерению напряжения состоянии, обратите внимание на следующие нюансы:

корпус инструмента всегда должен оставаться целым и чистым. На нем должны отсутствовать трещины;

• перед началом работ всегда нужно убедиться в работоспособности инструмента. Проверить ее можно просто прикоснувшись к проводнику, в котором имеется напряжение;
• если батарейки сели, то нужно их заменить. Для этого аккуратно откручиваем фиксирующий колпачок и заменяем старые батарейки на новые. Главное здесь – не перепутать их полярность. Иначе отвертка не будет функционировать.

Ремонт своими руками сигнальной отвертки, при обнаружении поломок, будет нерациональным – дешевле купить новый инструмент.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Функциональные возможности разных типов отверток с индикатором

В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.
Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.

Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.

Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.

Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.

Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.

Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.

Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.

Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:

• розетка;
• шурупы;
• «стакан»;
• отвертка с индикатором;
• гипс.

Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.

Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.

Индикаторная отвертка используется в таких случаях:

• проверка цепи с током;
• поиск разрыва;
• диагностика цепи;
• проверка полярности и состояния аккумулятора;
• проверка целостности провода;
• проверка правильности подключения выключателя к фазе.

В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.

Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.

На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.

Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.

При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.

Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.

• Порядок работы инструмента
• Применение инструмента

Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.

Как определить фазу и ноль мультиметром

Прибор, которым измеряют напряжение, ток и сопротивление, называется мультиметром. Чтобы выявить фазный и нулевой провод с его помощью, сперва нужно настроить устройство, для чего выбирают необходимый предел измерений. В случае с цифровыми приборами устанавливают 600, 750 или 1000 «~V» или «ACV».

Определение фазы производится следующим образом: один из щупов прибора подключают к контакту розетки или кабеля, а до второго щупа дотрагиваются рукой. При отображении на дисплее значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что зависит от отделки пола, обуви и т.п. Если прибор отображает нули либо напряжение в пределах 5-20 В, значит, контакт соответствует нолю.

Индикаторные отвёртки

Начиналось все с простых индикаторных отвёрток, реагировавших на фазу в цепи. Это кажется удивительным и любопытным. Внутри стоит высокоомное сопротивление последовательно с миниатюрной газоразрядной лампочкой

Обратите внимание, подобные индикаторные отвёртки требуют, чтобы электрик прикоснулся к оборотной металлической стороне ручки. Иначе лампочка не горит

Не знающий этой простой особенности индикаторных отвёрток не увидит потенциал даже в месте присутствия либо примет нулевой провод за фазный (если индикатором служит светодиод). Причина – ток способен образовываться только в замкнутой цепи.

Разобранная отвёртка-тестер

За единственным исключением – когда заряжается ёмкость. Речь идёт про тело человека. Первое прикосновение вызывает резкий рост тока, служащий причиной пробоя искрового промежутка лампочки. При отпускании заряд гасится в тканях человеческого тела. Возможно пользоваться отверткой снова. Посмотрите на рисунок: взгляду читателей представлена разобранная отвёртка-тестер. Все детали подписаны и сложены в порядке, в котором находились внутри:

1. Проводящий шлиц индикаторной отвёртки из стали запрессован в пластиковый корпус намертво. Изолирует высоковольтную часть, блокирует возможность прикосновения к ней человека.
2. К проводящему шлицу индикаторной отвёртки прислоняется высокоомный композитный материал, с сопротивлением, значительно превышающим МОм (для постоянного тока тестера). Этот цилиндр становится ограничивающим резистором, уменьшающим ток в цепи до незначительного.
3. Сердцем индикаторной отвёртки считается миниатюрная лампочка, где в микроскопическом пузырьке образуется разряд между двумя медными электродами. За счёт ионизации содержимого герметизированной колбы мы видим свечение. Нельзя прозвонить этот маленький кусочек стекла как обычный предохранитель. Мешает прослойка пустоты между проводниками.
4. Стальная пружина передаёт ток на контактную часть колпачка, заворачивающегося на ручку корпуса.

Описано устройство индикаторной отвёртки. Все гениальное просто. Величина тока составляет микроамперы. Электрик ничего не чувствует, прикасаясь к площадке. Но без указанной особенности индикаторная отвёртка не сработает. Легко убедиться, что огонёк станет гореть чрезвычайно долго. Так каков принцип работы индикаторной отвёртки? Задумайтесь: на планете применяются системы заземления. При пробое изоляции туда течёт ток. Куда он девается?

Электрическая ёмкость Земного шара не превышает 0,7 мФ. Сегодня маленький цилиндр в алюминиевой оболочке способен заключить в себе многократно больше энергии. Но на конденсатор никто заземление не заводит. Внутри Земного шара энергия электрического тока быстро угасает. Производится работа преимущественно на нагрев почвы и излучение в пространство: колебания тока затухают.

Тестовая отвёртка

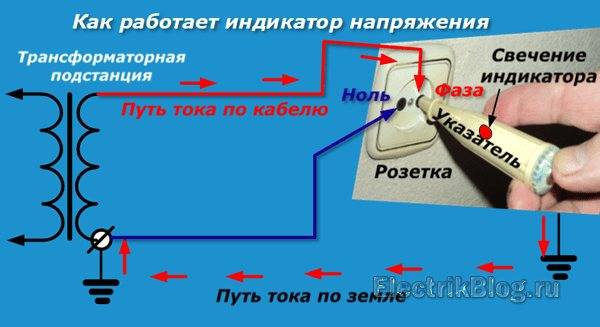

Аналогичное происходит и в случае с индикаторной отвёрткой. Розетка заземляется на человека через большое сопротивление излучения. Внутри тела ток быстро совершает работу и тухнет. Потому человек в силах неустанно наблюдать, как горит лампочка индикаторной отвёртки. Заземление происходит через сопротивление излучения тела человека. Образуется электромагнитная волна, уходящая в пространство. Этим объясняется факт, что изделия, где индикатором служит светодиод, в прикосновении не нуждаются: нет необходимости пробивать искровой промежуток лампочки, излучение идет прямо через контактную площадку.

Если первая индикаторная отвёртка исполнялась простой, сегодня все изменилось. Предметами даже предлагают заменить тестер. Возможности индикаторных отвёрток столь велики, что стала возможна регистрация при помощи устройств сильных электромагнитных полей. Это важная особенность, любому интересно, не представляет собственный монитор угрозы для здоровья. Стоит отвёртка пару-тройку сотен рублей. Легко носить в кармане и везде выявлять «жучки».

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

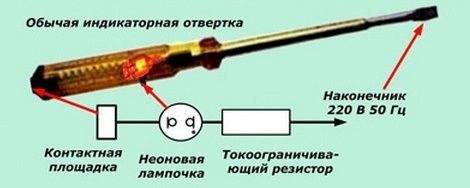

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Что можно делать с помощью индикаторной отвертки

Проверка фазы и нуля

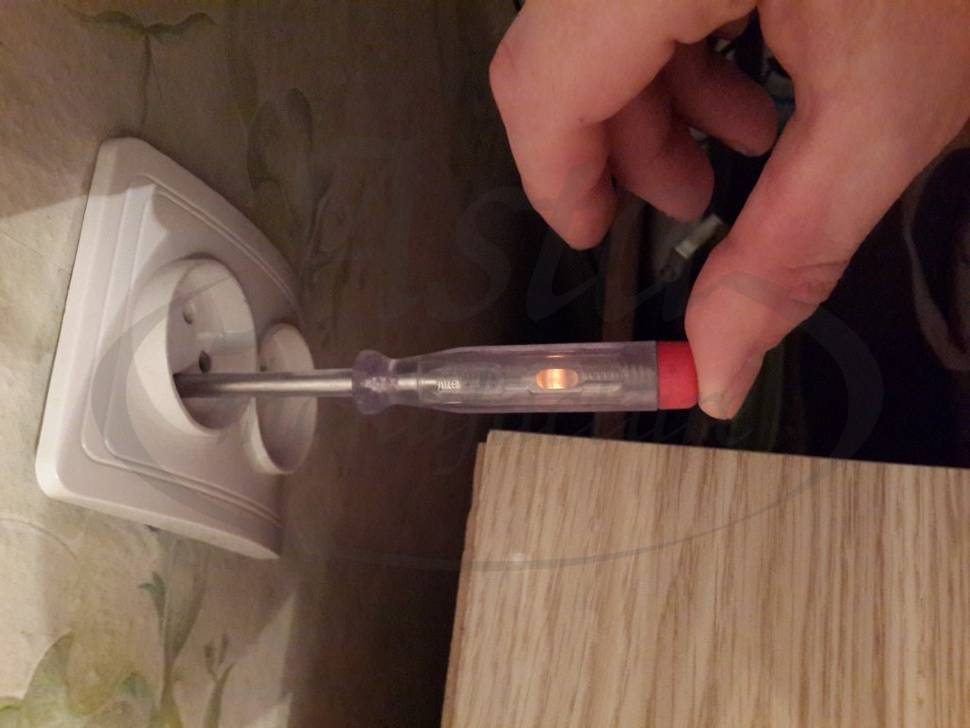

Проверка фазы проводится без прикосновения к контакту на корпусе. Прикасаемся отверткой к контакту в розетке и все.

Если светодиод загорелся — это фаза.

Светодиод не горит — можете коснуться контакта на ручке. Загорелся светодиод — это «ноль».

Не загорелся — провод в обрыве. Т.е. плюс этой индикаторной отвертки в том, что можно не только определить наличие «нуля», но и определить целостность провода.

Все остальные измерения проводятся с касанием верхнего контакта на ручке отвертки. Коснувшись контакта, вы становитесь участком цепи. Человеческое тело «работает» как емкость, пропуская через себя микротоки.

Проверка целостности провода

Берем одной рукой за оголенный проводник провода, к другому прикладываем щуп отвертки и касаемся контакта на рукоятке. Горит светодиод — провод цел. Не горит — провод в обрыве.

Проверка целостности ТЭНа

Чтобы проверить целостность нагревательной спирали ТЭНа, касаемся пальцами одного из контактов ТЭНа, ко второму контакту прикладываем щуп и нажимаем на верхний контакт отвертки. Если спираль цела, загорается светодиод. Если не горит, спираль ТЭНа перегорела.

Проверка диодов, предохранителей, ламп накаливания

Также с помощью индикаторной отвертки можно проверить и предохранитель, лампочки накаливания, резисторы, емкости, диоды, светодиоды. В случае с исправными диодами светиться отвертка будет только в «одну сторону». Также и со светодиодом.

Наличие напряжения на изолированном проводе

Есть еще одна интересная функция у контактной индикаторной отвертки — она может определить наличие напряжения на изолированном проводнике. Для этого к проводнику надо прижать контакт на рукоятке и вести так вдоль провода. Если в проводе есть напряжение диод в отвертке будет светиться, если напряжения нет- диод светиться не будет.

Поиск места обрыва провода

Эта же функция позволяет найти место обрыва провода: в месте обрыва светодиод перестает гореть. Как найти место обрыва. Находим фазу в розетке. Далее определяем, какой из проводов оборван и его подсоединяем к фазе розетки. Далее ведем индикаторной отверткой вдоль провода – диод светиться постоянным светом, в месте обрыва диод перестает светиться – здесь и находиться место обрыва. Но в стене обрыв провода определить можно только с помощью специальных приборов.

Поиск скрытой проводки

Еще одна полезная функция: эта индикаторная отвертка позволяет найти скрытую проводку. Для этого водим обратной стороной отвертки по стене там, где предполагаем найти провода. Провода мы увидим только в том случае, если они будут под напряжением. И на глубине не более 1,5 см. У кого проводка в стене залегает глубоко — можно к жалу отвертки прикрутите кусок одножильного провода длиной 10-15 см. (как антенна), тогда чувствительность отвертки увеличиться!

Чтобы батарейки в отвертке дольше не садились, на жало отвертки нужно одевать колпачок.

Как определить фазу и ноль мультиметром

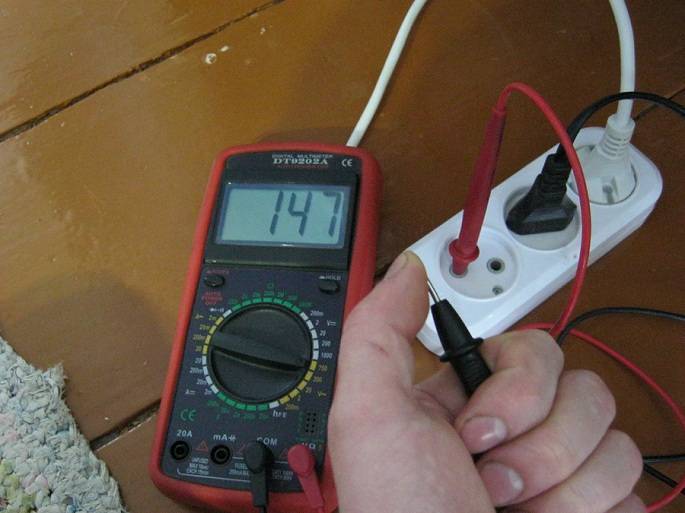

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Определение индикаторной отверткой

Одним из наиболее простейших способов определения нуля и фазы является использование для этих целей индикаторной отвертки.

Для осуществления данного процесса необходимо придерживаться следующего алгоритма действий:

1. Первоначально потребуется отключить автомат, от которого происходит питание линии электросети на месте проверки.
2. Провести зачистку обоих проверяемых проводников, достаточно снять не более 1-2 см. изоляционного слоя.
3. После этого оба проводника разводятся друг от друга на безопасное расстояние, поскольку после подачи напряжения их случайное соприкосновение может стать причиной короткого замыкания.
4. Можно приступать к идентификации фазного проводника. Для этого включается автоматический автомат, который подает напряжение, после этого необходимо будет взять индикаторную отвертку и прикоснуться к металлической области, расположенной возле основания рукояти.
5. Категорически не допускается прикасаться к любым частям индикаторной отвертки, расположенным ниже рукояти, поскольку это вызовет удар электрическим током.
6. Прикоснуться инструментом к одному из проверяемых проводов, при этом не нужно убирать палец с металлической области.
7. Загорание лампочки, входящей в конструкцию отвертки, свидетельствует о том, что проводник является фазным. Соответственно второй провод – это нуль. Если загорание лампочки не произошло, наоборот, проводник был нулем, а второй является фазой.

Принцип действия и виды индикаторов

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

• Жало выступает в роли проводника;
• К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
• Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
• Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

• Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
• При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

• Найти фазу и ноль в проводах под напряжением;
• Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
• Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

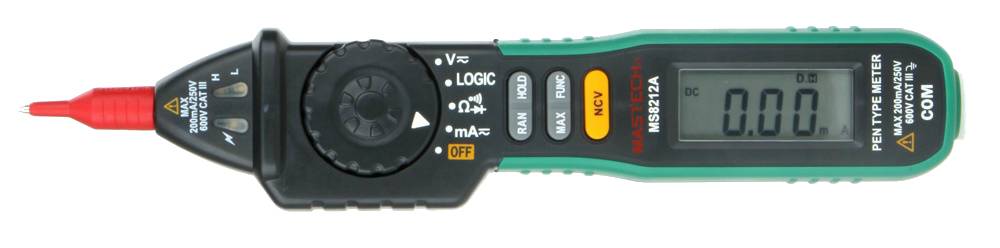

Универсальный тестер производства MASTECH

• Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
• В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
• Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Принцип работы индикаторной отвертки

Вне зависимости от вида прибора, основная идея его заключается в подаче сигнала о наличии напряжения в сети. При этом контактные модели определяют напряжение посредством касания к оголенному проводнику (жиле кабеля, контактным поверхностям приборов, проводящей ток жидкости и так далее), а бесконтактные «считывают» электромагнитное поле участка.

Однако в любом случае электрическую цепь в обычной индикаторной отвертке требуется замкнуть для получения информации – а именно, прижать пальцем контактную пластину на конце изделия. Человек – тоже проводник электроэнергии, на этом и основан принцип работы прибора.

Все изделия делят на группы не только по особенностям конструкции, но и по чувствительности. Самыми точными заслуженно считаются качественные электронные модели, самими малочувствительными – изделия с неоновой лампой. Последний тип инструмента воспринимает напряжение от 60 В.
