Как подключить светодиодную ленту: самостоятельно подключаем питание через блок и без блока

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

• лента лежит рядом, необходимый кусок с нужным количеством диодов выбран, спецификации известны;
• элементы питания куплены, емкость, напряжение, время работы рассчитаны, если батареек много — подготовлен бокс;
• паяльник мощностью 25-40 Вт, флюс, припой;
• гибкие провода (желательно, с разноцветной изоляцией), сечение может быть небольшим, 0,5-0,75 мм2;
• нож-кусачки для зачистки изоляции;
• кусок наждачной бумаги либо что-то аналогичное для зачистки контактов;
• по желанию, тумблер и коннекторы.

Помним, что при последовательном соединении общее напряжение складывается из суммы напряжения всех элементов питания. При параллельном — равно напряжению каждого отдельного элемента.

Приступаем к подключению:

1. Зачищаем контакты на батарейках — плюс и минус обрабатываем наждачной бумагой.
2. Концы проводов залуживаем.
3. Припаиваем один проводок к зачищенному плюсу батарейки, другой — к минусу.
4. Если подключаете тумблер, на его вход припаивается провод с батарейки, выход идет на минус ленты.
5. Делаем аккуратные разрезы в строго отмеченных для этого местах светодиодной полоски (обычно линия разреза находится между парами контактов для припоя).
6. Плюс, минус, а также рабочее напряжение подписаны непосредственно рядом с контактами. RGB-контакты — всегда минусы.
7. Припаянный к батарейке плюс (либо выходящий из бокса плюсовой провод) припаиваем к плюсу на ленте, минус (либо выход тумблера) — к минусу. Припаянный “зеленый” контакт заставит ленту светиться зеленым цветом, красный — красным. Иногда минус маркируется как GND.
8. Коннекторами могут соединяться как отдельные участки друг с другом, так и вся лента с источником питания или контроллером. Каждому типу (RGB, RGBW) требуется свой коннектор.
9. Если нужно, повторяем шаги, указанные выше, с остальными батарейками и участками ленты.
10. На контактах не должно оставаться остатков припоя.

На цветных лентах 4 контакта находятся очень близко друг к другу. Следим, чтобы при пайке не образовалось оловянной дорожки, покрывающей сразу несколько контактов. Если такое произошло, заново разогреваем их и зубочисткой убираем лишнее олово между контактами. Проигнорируем — и в лучшем случае перепутаются цвета, в худшем — сгорит или лента, или блок питания, или всё разом.

Работая с паяльником на весу, не забываем про защитные очки и перчатки.

Есть несколько способов закрепить светодиодную ленту:

• клейкий слой с обратной стороны ленты;
• дополнительное прикрепление двусторонней клейкой лентой;
• гелевый суперклей;
• алюминиевые профили.

Два способа подключения диодной ленты принципиально различны по масштабу: батареечный — беспроводной, подходит для локальных задач; с блоком питания — надежный, для крупных проектов. Уровень заряда относительно потребляемого электричества поможет узнать, как часто придется менять элементы питания и сколько их нужно для бесперебойной работы. Кто неуверенно владеет паяльником — берет бокс для батареек или блок питания и подключается при помощи коннектора.

Умение подключить светодиодную ленту без блока питания избавит от проблем с укладкой проводов. И это единственный способ заставить ее работать при отсутствующем электричестве.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

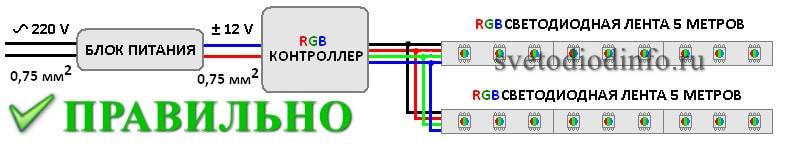

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

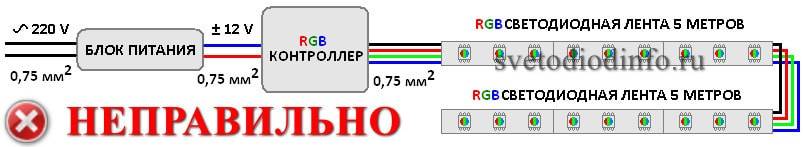

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

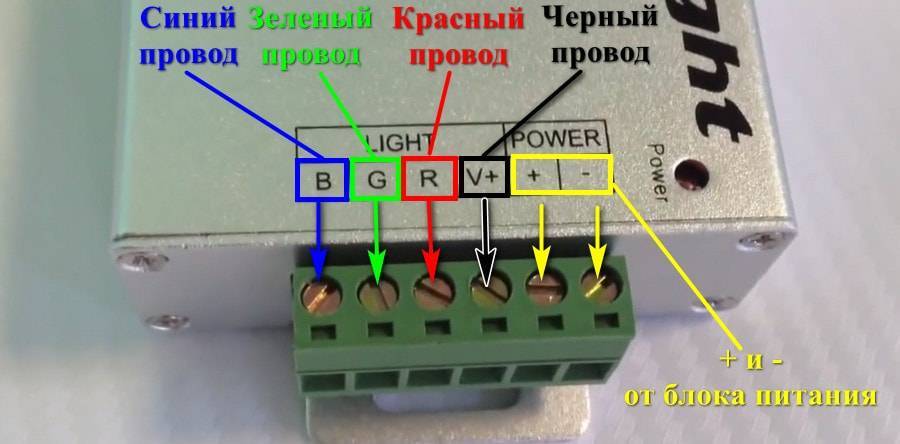

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

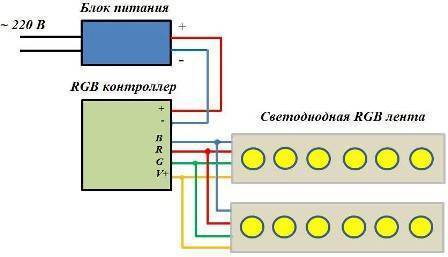

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.

После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.

Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем

После этого, края закрываются крышкой.

Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений

Далее приступают к подключению к электросети (220 В)

В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.

Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

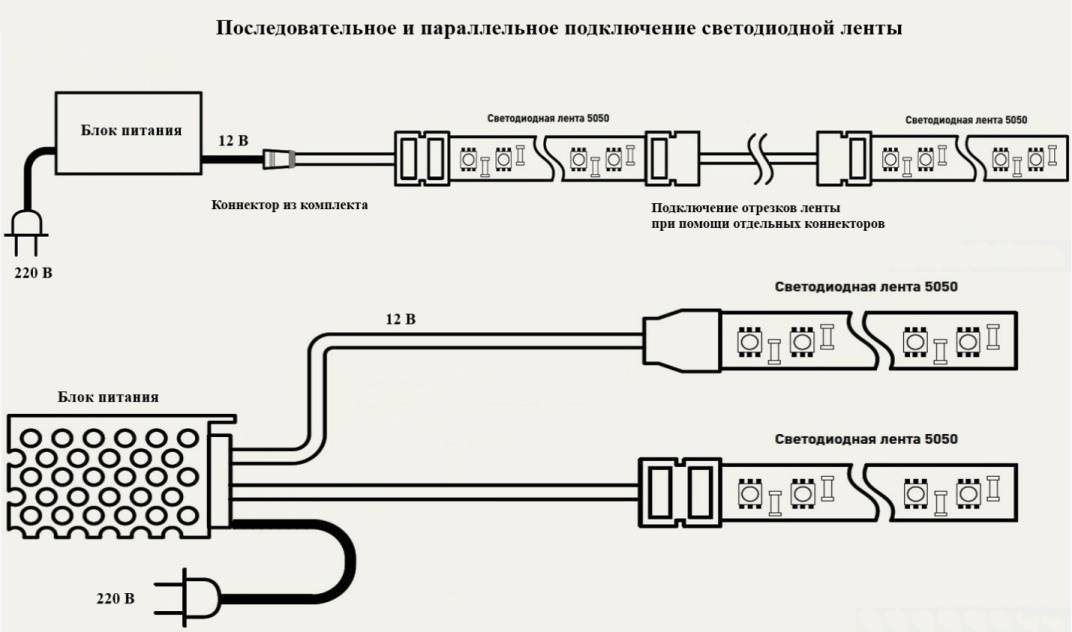

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Вопросы и ответы

Можно ли подключить к 1 блоку питания(трансформатору) более 5 метров ленты?

Да можно, но в таком случае необходимо подключить ленту параллельно, т.е. каждый отрезок ленты подключается к блоку питания (трансформатору) через провод. Соединять ленту друг с другом в отрезки более 5 метров НЕ РЕКОМЕНДУЕТСЯ!

Как подобрать блок питания(трансформатор)?

Для того, чтобы подобрать блок питания, нужно знать потребляемую мощность ленты. После этого мы потребляемую мощность умножаем на суммарную длину ленты, которую нужно подключить и прибавляем 10%. 10% – это необходимый запас мощности блока питания(трансформатора), чтобы он работал корректно и долго.Подробнее в статье “Блоки питания (драйверы) для светодиодной продукции”.

Можно ли установить в сухом помещении ленту в силиконовом покрытии?

Размещать ленту с силиконовом покрытием в сухом помещении можно, но нежелательно, т.к. срок службы сократится: в тёплом и сухом помещении ухудшается теплообмен. Взамен можно порекомендовать продуктовую линейку светодиодных лент с нанопокрытием IP 67.Также желательно воздержаться от влажной уборки самой ленты, так она прослужит Вам гораздо дольше.

Можно ли использовать ленту на улице и во влажных помещениях?

Да, можно: для этого необходимо выбрать влагозащищенную ленту со степенью защиты например IP 44, IP 65, IP 67 и подобрать соответствующие по уровню влагозащиты блок питания, к примеру, с уровнем защиты IP 67.

Можно ли клеить светодиодную ленту на пластик и дерево?

Да, потому что светодиодная лента имеет МИНИМАЛЬНЫЙ уровень нагрева по сравнению со всеми остальными источниками света и держится на уровне 40-50 градусов.

Можно ли резать ленту в любом месте?

Светодиодную ленту можно резать только в специально отмеченных местах, которые находятся через каждые 3 светодиода. Если ленту отрезать в другом месте, то этот ее отрезок перестанет работать т.к. будет нарушена цепь.

Почему не подходят более дешевые блоки ( трансформаторы ) для галогеновых ламп?

Потому что блок питания ( трансформатор ) для галогеновых ламп имеет на выходе переменный ток, в то время как светодиодная лента работает только от постоянного тока.

Что делать, если при подключении лента не горит?

Если при подключении лента не горит, то в первую очередь нужно проверить правильно ли соблюдена полярность при подключении ленты к блоку. Провод, который имеет обозначение «-» минус, который чаще всего синего или черного цвета, должен быть подключен к разъему на блоке с соответствующей маркировкой «-» минус. Соответственно провод с обозначением «+» плюс, должен быть подключен к разъему с маркировкой «+» плюс. Если после этого лента не работает, то нужно убедиться подключен ли блок к сети и горит ли на нем индикатор питания, который свидетельствует о исправности блока питания.

Какие провода лучше использовать для подключения ленты?

Для подключения ленты рекомендуется двужильный провод ШВВП 0.5 мм толщиной. Если длинна провода больше 10м, то рекомендуется увеличить сечение.

Если я хочу подсветить лентой рабочую поверхность кухни, что мне для этого нужно?

Для того, чтобы подсветить рабочую поверхность кухни нужна светодиодная лента с типом диодов 5050 60led, 2835 120led и 5630 60led, именно эти ленты дают яркость достаточную, чтобы вам было комфортно. Так же вам понадобится профиль, который даст ленте защиту от влаги, механических повреждений и увеличит срок службы за счет лучшего охлаждения и придаст более эстетичный вид. Так же понадобиться блок питания соответствующий по мощности длине ленты и провода для соединения.

Можно ли соединить всю ленту друг с другом?

Соединять ленту друг с другом в отрезки более 5 м не рекомендуется. При таком соединении первые метры ленты получают нагрузку сверх того, на что рассчитана лента и следовательно лента будет выходить из строя раньше, чем заявлено в сроках эксплуатации. Последние же метры будут получать недостаточно тока и их яркость будет слабее к концу общего отрезка.

Подключение блока питания для светодиодной ленты

Это в качестве бонуса – как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово “нюансы”).

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Блок питания для светодиодной ленты.

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Контакты блока питания светодиодной ленты.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает

Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное – соблюдать полярность. По контактам – фаза, ноль, земля – это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания – 12 или 24 В.

Мощность LED-ленты должна быть не более 75% мощности блока питания. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Если мощность блока будет сравнима с мощностью нагрузки – блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами – БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Как закрыть контакты БП_безопасность с применением кабель-канала

Закрытые кабель-каналом контакты БП для светодиодной ленты

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Пошаговая инструкция по монтажу

Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.

Последовательность действий:

• проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
• приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
• выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
• нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
• удаление с клеевого слоя защиты, наклеивание отрезков на основание;
• подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
• подача напряжения.

Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.

К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».

Размещения блока питания ленты в щите

Плюсы размещения блока в щите:

• Открываем щит — сразу видим все блоки, контроллеры, усилители, автоматы и соединения Не надо ничего разбирать и залезать за потолок.
• Можно размещать меньше блоков, но более мощных. Может, одного мощного хватит на всю квартиру.
• Удобно ставить автоматы на каждый блок, чтобы можно было каждый блок отключать. Важный момент: для блоков мощностью от 150-200 ватт есть понятие пускового тока, он значительно превышает номинальный. Поэтому не надо ставить на все блоки вплоть до 1000 ватт автомат на 6 ампер. Практика показывает, что автомат категории С часто выбивается при включении блока питания от 240 ватт, а от 480 ватт лучше использовать 16 ампер, разумеется, не забывая от автомата до блока использовать кабель сечением 2.5.
• Удобно ставить предохранители на DIN рейку. У всех производителей клемм на DIN рейку есть клеммы с предохранителями, надо только следить за тем, чтобы номинальный ток клемм был не ниже того, что у нас планируется через клемму пустить. У большинства клемм с предохранителем номинальный ток 6.3 ампера, но есть модели с током до 20 ампер.

Держатель предохранителя ABB

Минус размещения блоков в щите — надо считать падение напряжения в кабеле от блока до ленты. Как это делать — я писал здесь.

Можно для блоков питания и сопутствующего оборудования использовать отдельный электрощит. Вот пример такого щита из моего проекта:

Здесь для управления лентами общей мощностью 2700 ватт использован металлический шкаф EMW, размеры 800х600х210мм. В шкафу расположены два блока питания Meanwell по 960 ватт и три блока по 480 ватт, 9 усилителей до 15 ампер на канал, клеммы с предохранителями DKC (формат предохранителей 6х32мм, 15 ампер), автоматы и кросс-модуль для блоков питания, кросс-модули для подключения усилителей, блоков и лент, модуль управления лентами Larnitech DW-RGB03. Плюсы питания лент идут через предохранители, затем на усилитель, минусы лент на усилитель напрямую. Питание усилителей от блоков питания идёт через кросс-модуль. В принципе, тут можно обойтись и без кросс-модулей между блоками питания и усилителями, так как у блоков по три выхода для + и для -, но мне так показалось удобнее.

В общем случае кросс-модуль нам удобен для подключения лент, так как до всех лент плюс идёт общий от блока питания. Минусы от блока питания и от лент также удобно подключить через кросс-модуль, если ленты диммировать не надо, то минусы лент подключаются к кросс-модулю напрямую, а плюсы через релейный модуль. Кросс-модуль на 4 рейки, как на картинке ниже, можно использовать, когда ленты подключаются к двум блокам питания, а места в щите мало. Туда же и заземление профилей лент можно подключить, если оно есть.

На шину CAN также подключен модуль Larnitech BW-SW06 с подключаемым датчиком температуры для измерения температуры внутри щита и для контроля работы блоков питания (у них есть выходы DC OK). В основном электрощите кабель питания этого щита управления лентами защищён УЗО и автоматом и подключен через контактор, чтобы контроллер мог отключить питание щита при срабатывании датчика дыма в помещении, при критическим превышении температуры в щите (сначала можно просто отключить ленты, если не помогает, то всё питание щита) или просто при неиспользовании лент. Модули управления лентами питаются от шины, на них отключение питания блоков не влияет.

Если мы посмотрим схемы подключения усилителей к модулям управления, то мы увидим, что нам предлагается к модулю управления подключить участок ленты, соответствующий по мощности модулю, а затем через усилитель подключить дополнительные ленты.

На практике это достаточно неудобно. Если уж использовать усилитель, то лучше подключать ленты прямо к усилителю. Усилитель выбирается нужной мощности, у Arlight есть модели вплоть до 20 ампер. Усилитель для RGB и RGBW использовать удобнее, у него сразу несколько каналов. Разумеется, можно подключить белые ленты через RGB усилитель, каналы усиления у него независимые друг от друга, только надо помнить, что на один усилитель подключается один блок питания.
