Способы и схемы подключения светодиодной ленты без блока питания

Светодиоды с магнитными драйверами

Подключаются светодиоды с магнитными драйверами, как правило, в последовательном порядке

На первом этапе очень важно оценить их мощность. Дополнительно следует учитывать параметр отрицательного сопротивления в цепи. Если рассматривать маломощные модели, то они соединяются с блоками питания через усилитель

В противном случае лучше использовать сетевые фильтры

Если рассматривать маломощные модели, то они соединяются с блоками питания через усилитель. В противном случае лучше использовать сетевые фильтры.

При этом поглотительные модификации могут привести к магнитным помехам. Как решить проблемы с повышенной частотностью в данном случае? Специалисты рекомендуют использовать одноканальные резисторы. При этом модуляторы для схемы можно подбирать самые разнообразные.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

  1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

12

Светодиодная лента как правильно установить и подключить

Особенностью монтажа таких осветительных приборов считается умение правильно собрать схему так, чтобы не было падения напряжения на отдельных участках и диоды не нагревались от проходящего по ним тока.

Чтобы избежать проблем, рекомендуют параллельное присоединение фрагментов к блоку питания и использование нескольких блоков питания при большом числе участков.

Для монохромных лентОдна
Две параллельно
Две с двумя блоками питания меньшей мощности
Для RGBОдна с контроллером
Две параллельно с общим контроллером и блоком питания
Две с разными блоками питания, на одной ленте смонтирован RGB-контроллер, на другой – RGB-усилитель

На основе этих схем несложно разобраться, как подключить светодиодную ленту к 220В. Если планируется использовать много коротких отрезков с малой потребляемой мощностью, их стоит соединить магистральными проводами, и уже эти провода подключать к общему блоку питания.

Мощность светодиодных лент

Мощность светодиодной ленты важно знать, ведь от этого зависит выбор источника питания. Мощность зависит от применяемых светодиодов и от плотности их размещения

Наиболее популярны светодиодные ленты со следующими светодиодами: SMD 3528, SMD 5050, SMD 5630, SMD 5730.


Плотность светодиодов не может быть любой. Она определяется количеством светодиодов на 1 м светодиодной ленты, т.е. на один метр погонный. Наибольшее распространение получили LED ленты с 30, 60 и 120 светодиодами на 1 м. Плотность светодиодов также влияет на равномерность светового потока. Для подсветки чего-либо применяют светодиодные ленты с плотностью от 30 до 60 светодиодов. Для равномерного освещения лучше брать светодиодные ленты с плотностью размещения светодиодов не менее 60 или 120 штук на метр.

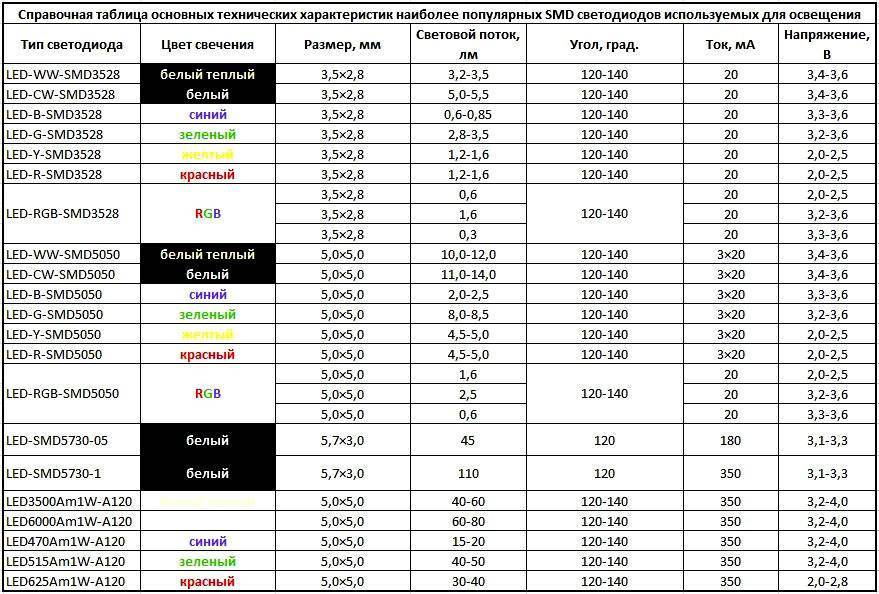

Для наиболее распространенных видов светодиодных лент составлены таблицы потребления мощности на один метр светодиодной ленты, в зависимости от типа установленных светодиодов и их плотности размещения.

Таблица мощности 1 м LED ленты с разным количеством SMD светодиодов


Принцип работы сетевой светодиодной ленты

Обычно светодиоды не работают в цепях переменного тока. Их используют с драйверами или блоками питания. Это применимо как для отдельных элементов, так и для конструкций, собранных на плате, ленте или другими способами. Но в продаже имеется светодиодная лента, которую можно подсоединить напрямую к сети переменного тока 220 В.

Давайте разберемся, из чего состоит лента:

  • SMD-светодиоды;
  • резисторы для ограничения тока;
  • гибкая печатная плата;
  • самоклеящаяся основа;
  • двухполупериодный выпрямитель;
  • вилка для подключения в розетку.

С одной стороны, такая конструкция ведет к удешевлению и упрощению схемы, с другой – лимитирует возможности применения в жилых помещениях. Но об этом мы расскажем позже, в разделе о преимуществах и недостатках.

Область использования светодиодных лент и их достоинства

Устройство светодиодной конструкции включает плату в виде полосы, к которой прикреплены диоды. Подобное освещение используется не только для интерьеров и ландшафтных дизайнов, но и для оформления наружной подсветки рекламных щитов и билбордов, подсветки различных устройств и для дорожных знаков.


Благодаря влагозащите такую подсветку используют даже на улице

Светодиодные элементы обладают следующими преимуществами:

  • быстрота монтажа, так как такие конструкции оснащены двухсторонним скотчем с тыльной стороны, что упрощает крепление к разным поверхностям;
  • изделия обладают небольшим потреблением энергии;
  • долгий срок службы по сравнению с люминесцентными моделями и лампами накаливания;
  • экологичность и безопасность. Изделия не содержат вредных компонентов, а благодаря равномерному рассеиванию света не создают напряжения для глаз;
  • выдерживает сложные условия эксплуатации: низкую температуру, воздействие влаги и незначительные вибрации;
  • компактные размеры и эластичность конструкции позволяют задействовать ее в создании интерьеров, придомовых территорий и подсветок для рекламы.

Определяясь, какую схему подключения светодиодной ленты 220в к сети использовать, стоит учитывать, что материал не нагревается. При помощи данной конструкции можно получить большой спектр оттенков свечения.


В таблице представлены стандартные характеристики данных элементов


Основные характеристики ленты белого свечения

Как правильно организовать подсветку потолка светодиодной лентой?

Не все знают как грамотно установить светодиодную ленту для подсветки потолка. Данная конструкция отличается небольшими размерами, поэтому для ее укладки не нужно устраивать каналы или пазы. Для оформления потолка применяются варианты монохромного типа или цветные конструкции, которые оснащены RGB-контроллером для переключения цвета.


Этапы монтажа  конструкции на потолок

С помощью такого элемента освещения можно эффектно выделить границы комнаты. Для этого подсветка устанавливается под потолочный плинтус.

Изделия классифицируются по количеству светодиодов на метр конструкции. Их количество бывает 30, 60 или 120. При этом от плотности зависит яркость конструкции. В качестве потолочных конструкций используются изделия, которые обладают маленькой активностью свечения. Монтаж конструкции на потолок осуществляется с помощью специального профиля. Это необходимый элемент, который способствует охлаждению диодной ленты для потолка.


Конструкция с применением светодиодов в натяжном потолке

Оформление интерьера при помощи светодиодных лент

ЛЕД-технологии востребованы для локальных конструкций и в качестве дополнения ведущего освещения. Ими оформляется выделение определенных зон в интерьере. Например, фартука на кухне, ступенек лестницы или спального места.


Оформление фартука на кухне

Декорирование лестницы таким способом представляет оригинальный вариант дизайна, а также необходим для безопасного перемещения. Не обязательно оставлять свет включенным постоянно, его можно контролировать с помощью датчиков движения или использовать только для освещения в ночное время.


Такая подсветка делает лестничные конструкции более безопасными

С помощью функциональных лент можно подсвечивать телевизор, полки или стеллажи. Гибкие конструкции позволяют декорировать контуры любых изделий. Чтобы создать праздничное настроение рекомендуем использовать цветные подсветки для стекол, ниш и зеркал. Весьма практичны и удобны ленты в гардеробных комнатах и шкафах-купе.


Правильная подсветка полок делает интерьер эргономичным и удобным

Особенности работы светодиодной ленты от сети 220 вольт

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

  1. Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
  2. Сеть 220В необходимо выпрямить путем использования специального диодного моста;
  3. Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
  4. Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Как подключить светодиодную лампу.

Подключение аналогично лампам накаливания и люминесцентным — следует обесточить патрон и вкрутить в него лампу.

Если необходимо подключить несколько LED источников света, то возможны следующие варианты соединения:  последовательный и параллельный.

Однако данное подключение не стоит применять на практике. Даже светодиоды из одной партии не гарантируют одинакового падения напряжений. Из-за этого ток на отдельном LED элементе может превысить допустимый, что может спровоцировать выход элементов из строя.

Последовательный вариант требует минимального количества проводов, но применяется крайне редко. Причиной этому служат два недостатка. Во-первых, при перегорании одной лампочки из строя выходит вся цепь. Во-вторых, лампы работают не в полную силу, так как при последовательном соединении напряжение суммируется. Пожалуй, единственные случаи, где оправдано последовательное соединение – это елочная гирлянда и освещение подъездов. В этих случаях допустимы низкие показатели мощности у многих источников света.

Схема довольно проста:

  • от распределительной коробки фаза идет на выключатель;
  • от выключателя фаза переходит к светодиодной лампе;
  • ко второму контакту последней лампы в цепи подключают нулевой провод;
  • от ламп к друг к другу переходит фазовый провод.

Последовательная схема подключения светодиодных ламп.

Параллельный способ применяется чаще всего. Главное преимущество – подача одинакового напряжения ко всем лампочкам в цепи. В случае перегорания из цепи выпадает лишь, вышедший из строя источник света, который легко заменить.

Параллельно можно соединить двумя способами: лучевым и по шлейфной схеме.

Лучевой метод отличается надежностью. Хотя при этом требуется большое количество кабеля

И важно продумать момент соединения всех элементов. Чаще всего для этого используют клеммную колодку

С одной стороны на ее перемычки подают фазу.  С обратной стороны подключают провода, тянущиеся от лампочек. Внутри клеммную колодку рекомендуется заполнить антиокислительной пастой. Также вместо колодки использовать скрутку проводов со спайкой.

Схема параллельного лучевого подключения через клеммную колодку.

При использовании шлейфной схемы фазный и нулевой провода от щитка и выключателя подключаются к первой лампочке. От нее кабель подается на вторую и так далее. Таким образом, каждая лампочка (кроме последней) соединяет с четырьмя проводами: двумя фазными и двумя нулевыми.

Схема параллельного подключения по шлейфной схеме.

Подключение лампочек, работающих от напряжения 12В, аналогично, только в схему необходимо включить понижающий трансформатор.

Схема параллельного подключения точечных светильников 12В через трансформатор.

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

Основные ошибки подключения лент

Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.

Некорректное подключение

  1. Последовательное подключение лент друг к другу, особенно длиной более 3 метров.
  1. Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).

Неправильный монтаж (расположение)

  1. Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
  2. Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.

Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности

Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

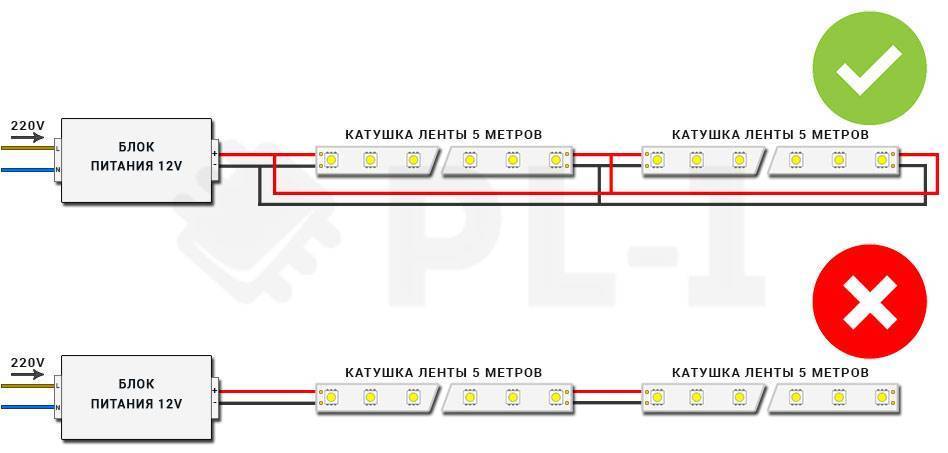

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

Виды

По видам светоленты бывают с отличающимися друг от друга значений их параметров. А к основным параметрам, кроме напряжения, относятся такие.

  1. Удельная мощность. Указывается число ватт на погонный метр.
  2. Светимость. Указана в люксах или люменах – на тот же метр длины.
  3. Влагозащита. Указывается значение IP – от 20 до 68.
  4. Исполнение. Открытые и закрытые – с защитной оболочкой.

Конкретная модель содержит присущий только её набор характеристик, принявших определённые значения.

По мощности

Мощная светодиодная лента превышает потребление в 10 ватт на погонный метр. Она потребует радиатора – алюминиевой подложки, на которой с помощью термопасты или теплопроводящего клея наклеиваются светодиоды с гибкой печатной платой, на которой они и расположены. При значительном превышении напряжения в питающей сети (до 242 В), светолента заметно нагревается.

Если не позаботиться об отводе этого тепла, то светодиоды понемногу его накапливают – быстрее, чем успевают его отдать. Когда светодиод нагревается до 60 градусов, он вскоре выходит из строя. Чтобы этого избежать, придуманы теплоотводящие полосы. Беспредельно наращивать мощность светоленты не требуется – после 20 Вт потребовался бы полноценный теплоотводящий радиатор. В этом случае вместо лент применяют прожекторы – на основе более мощных светодиодов, чем использующаяся в ленте марка SMD-3***/5***.

По влагостойкости

Не являющиеся по-настоящему влагостойкими, герметичными, светоленты помечаются в основном как IP-20/33. Они применяются только для помещений, где нет повышенной влажности, равной не более 40-70%. При повышенном уровне влажности – а таковой бывает на улице всегда, когда погода сырая и пасмурная – применяют светоленты с влагозащитой IP-65/66/67/68.

Гидроизолированные на 100% ленты используют в качестве покрытия слой силикона – до нескольких миллиметров. Силикон может быть как ребристый или матовый, так и гладкий и полностью прозрачный, через который видно светодиоды и токоведущие дорожки.

Выпуклое покрытие обладает эффектом удлинённой (продолговатой) линзы, собирающей светопоток в пределах определённого участка освещаемой площади, имеющего также вытянутую форму. Это нужно, чтобы лишний свет не уходил на дорогу, а светил, например, сугубо на тротуар возле магазина. Светолненты с рассеивателем дают возможность распределить свет, создав на освещаемой площадке узор или рисунок определённой формы. Их используют некоторые магазины и компании, заказывающие на ленте повторяющийся логотип, хорошо различимый, например, на мраморной облицовке тротуара.

Чем выше степень гидроизоляции у светодиодной ленты, тем более она пригодна к использованию в ситуациях, близких к экстремальным. Если ленты IP-20 годятся лишь в качестве изделия «за стеклом», где попадание влаги практически исключено, то лента IP-68 способна погружаться в бассейн или аквариум на продолжительное время.

Мешающим фактором здесь является лишь плохая теплопроводность стеклотекстолита и силикона. Тепло, достигающее поверхности покрытия ленты, тут же забирается водой, окружающей его. Гидроизолированная светолента отчасти заменяет подогрев аквариума или бассейна до комфортной для водопроцедур температуры. Это не значит, что перегревом ленты злоупотребляют – какой бы проводящей ни оказалась внешняя среда, светодиоды при избыточной температуре деградируют и быстрее выходят из строя.

По цветовой температуре

Цветовая температура светодиодов измеряется в кельвинах. Оттенки 1500… 6000 К относятся к широкому разбросу – от красновато-оранжевого до полноценного белого (дневного) света. Диапазон 7000… 100000 К приобретает синюшные оттенки, вплоть до существенного сдвига в синий край спектра (до ярко-голубого). Тёплые цвета, вплоть до бело-жёлтого (цвет солнечного света) благоприятны для зрения.

От голубовато-синих оттенков глаза быстрее устают. Поскольку белый светодиод светится тепловым излучением чёрного тела, зелёные и прочие цвета в таких цветах отсутствуют. Светодиоды зелёного цвета – уже видоизменённая технология, с помощью которой данный цвет удаётся получить. Красные, жёлтые, зелёные и синие светодиоды не имеют такого параметра, как цветотемпература – они являются преимущественно монохромными светоизлучающими кристаллами.

Выводы и полезное видео по теме

Три важных принципа монтажа:

Инструктаж от профессионалов – все по полочкам:

Пайка светодиодной ленты – наглядно и по правилам:

С установленной светодиодной подсветкой облик помещения заметно меняется. Она прекрасно подходит в качестве вечернего освещения или просто декоративного обрамления предметов интерьера.

Также нам интересно, с какими трудностями вы сталкиваетесь в процессе монтажа? Задавайте вопросы нашим экспертам и другим посетителям сайта, делитесь интересными мнениями и предложениями – форма обратной связи расположена ниже под статьей.
