Какое давление должно быть в насосной станции

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

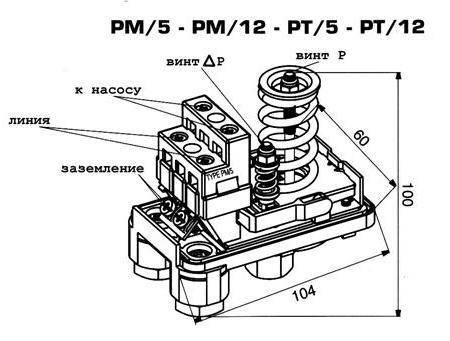

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

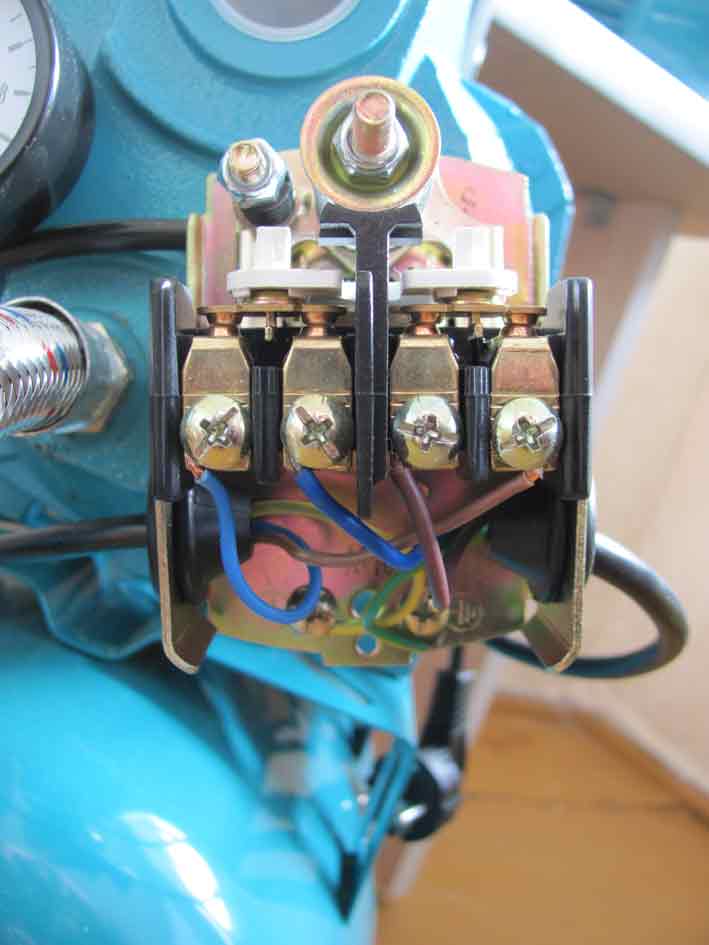

Электрическое подключение реле

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Виды гидроаккумуляторов

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

• для горячей воды (красного цвета);
• для холодной воды (синего цвета).

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

• вертикальные модели – применяются для ограниченного пространства;
• горизонтальный вариант используют в комплекте с наружным насосом, закрепляемым на корпусе.

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Ориентиры для определения нового рабочего диапазона манометра:

• максимальный объем воды, который случается использовать;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

9 Настройка реле

Для осуществления данной процедуры понадобятся гаечные ключи и набор отверток. Процесс настройки включает в себя несколько этапов:

1. 1. Фиксируется показатель манометра.
2. 2. Посредством отвертки прибор освобождается от защитной крышки, которая обычно имеет черный цвет.
3. 3. Под крышкой находятся две пружины для регулировки, оснащенные необходимыми для этого процесса гайками. Верхний из этих элементов имеет крупный размер и отвечает за нижний показатель давления. Нижняя маленькая гайка задает разницу между показателями. Как правило, возле них обозначена маркировка, подобная букве «Р» и изображены стрелочки с такими знаками как «плюс» и «минус». Для того чтобы сила сжатия стала больше, необходимо производить вращение гайки в направлении знака «плюс» (по часовой стрелке), для снижения этого показателя гайка крутится в обратную сторону. После выполнения одного ее оборота в нужном направлении потребуется включение оборудования и его запуск в работу.
4. 4. После остановки системы вновь проверяются показатели манометра, если его значение отклоняется от нормы, то гайка вращается заново и агрегат включается столько раз, сколько понадобится для достижения в накопителе требуемой величины давления.
5. 5. Заключительный этап предусматривает настройку того момента, в который должно происходить выключение насосной станции. Для этой цели необходимо воспользоваться малой пружиной и действовать так же, как и в случае включения аппарата, только в противоположном направлении. Во избежание прекращения работы реле запрещается в процессе регулировки производить закручивание гаек до упора.

Из этого следует, что разницу между двумя видами давления (верхним и нижним) можно без труда откорректировать в желаемых пределах. Увеличение интервала между срабатываниями подразумевает довольно нечастое подключение насосной станции, в результате которого в системе водоснабжения появятся существенные перепады давления.

Если диапазон срабатывания настроен на уменьшение, то давление в системе будет стабилизировано, но часто включающееся оборудование будет иметь гораздо меньший срок эксплуатации.

Для того чтобы выполнить настройки максимально точно, требуется произвести сверку выбранных параметров со значениями, указанными в техническом паспорте насосной системы, превышение которых не рекомендовано.

Источник

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

• отключить реле от сети напряжения;
• снять пластиковую крышку, прикрывающую реле;
• отрегулировать показатели повышением или понижением;
• отрегулировать, при необходимости, диапазон оборудования на срабатывание.

Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Неисправности

Чаще всего гидроаккумуляторы выходят из строя по следующим причинам:

• слишком частый запуск/отключение помпы;
• протечка клапана;
• слишком низкий напор воды на впуске/выпуске.

Прежде чем выявить причину, послужившую ослаблению напора, нужно определить, какое точное давление должно быть в гидробаке станции.

В данном случае неполадки могут быть следующими:

• неверное давление;
• повреждение или деформирование мембранной детали либо корпуса;
• поломка реле.

Разобраться с возникшими трудностями можно такими способами, как:

• нагнетание давления в случае его спада;
• восстановление поврежденной мембраны;
• восстановление поврежденного корпуса;
• регулировка дифференциала, опираясь на режим насоса.

Что это такое

1. Как устроена насосная станция?

Она представляет собой комплекс смонтированного на общей станине оборудования, включающий:

• Центробежный поверхностный насос;
• Мембранный гидроаккумулятор;
• Автоматическое реле включения насоса с датчиком напора.

Устройство станции

Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и варьируется от 5 до 15 и более тысяч рублей.

Устройство работает так:

• При подаче питания насос накачивает воду в мембранный бак. Напор в нем повышается до верхней границы настройки автоматического реле и поддерживается сжатием воздуха в воздушном отсеке гидроаккумулятора;
• Как только давление в баке насосной станции достигает верхнего значения в настройках реле, насос отключается;
• При расходе воды через сантехнические приборы напор обеспечивается сжатым в гидроаккумуляторе воздухом. При падении давления до нижней границы настройки реле оно включает насос, и цикл повторяется.

Станция Neoclima: оптимальный режим эксплуатации — не более 20 включений в час

Особый случай

У абсолютного большинства насосных станций всасывание воды обеспечивается только созданным во всасывающем патрубке разрежением. Соответственно, теоретический максимум глубины всасывания ограничен высотой водяного столба при избыточном давлении в одну атмосферу — 10 метрами. На практике для присутствующих на рынке устройств глубина всасывания не превышает 8 метров.

Расчет высоты водяного столба для избыточного давления в одну атмосферу

Между тем, так называемые, двухтрубные станции с внешним эжектором способны поднять воду с глубины 25 и более метров.

Как? Разве это не противоречит законам физики?

Нисколько. Вторая опускающаяся в скважину или колодец труба подает к эжектору воду с избыточным напором. Инерция потока используется для того, чтобы вовлечь в движение окружающие эжектор массы воды.

Устройство с внешним эжектором и глубиной всасывания 25 метров

Схемы монтажа станций  с выносным эжектором

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

• торцевой или рожковый ключ;
• отвертка.

Подготовка

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

1. Выключают электропитание.
2. Отвинчивают отверткой шуруп, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

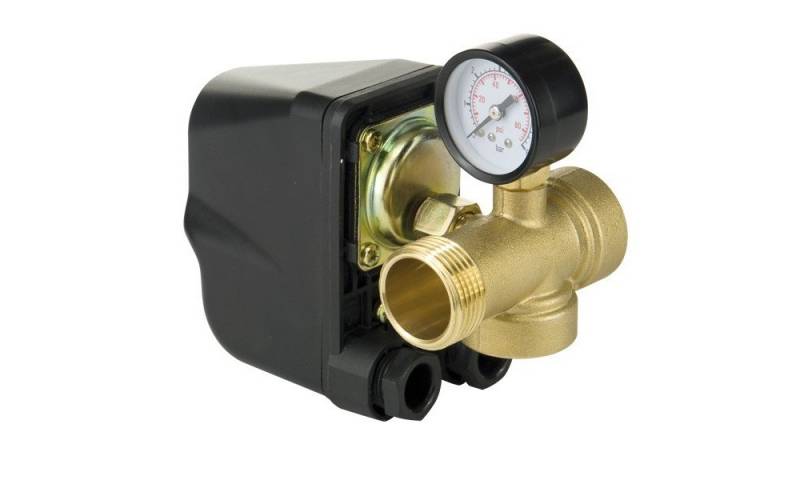

Реле давления с манометром

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции

Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится

Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В системе с гидравлическим аккумулятором в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Распространенные неисправности

Самая распространенная причина поломок насосных станций – это недостаток воды в системе. Появляющаяся при недостатке воды нагрузка выводит насос из строя за весьма короткий срок. Чтобы не тратиться на постоянную замену насосов стоит сразу купить хорошую модель реле и не беспокоится об этой причине поломки.

Почему в системе нет жидкости?

Основной причиной этой проблемы является большой объем потребления жидкости, когда объема скважины или резервуара просто не хватает. В летний период часто случаются проблемы, вызывающие перебои с доставкой воды. Засуха или ремонт труб способны стать причиной неожиданного прекращения подачи воды.

Наиболее неприятной причиной становится авария на насосной станции. В этом случае придется менять насос и все сопутствующие детали и при этом на некоторый период времени дом остается без водоснабжения.

Коррозия может быть причиной выхода из строя насосного оборудования

Именно для защиты от этих неприятных ситуаций и было придумано реле давления воды для насоса с защитой от сухого хода. Эта функция прибора способна разомкнуть контакты, и полностью отключить насос. Двигатель насоса включится вновь, только когда поток воды нормализуется. Показатель, который включает защиту от сухого хода, устанавливается на заводе при изготовлении. Чаще всего это 0,5 атм. Это число нельзя изменить.

Электрическая схема подключения датчика сухого хода

Ко всему прочему производители предлагаю реле потока, совместившее свои функции с реле давления. Этот вариант прибора тоже способен обеспечить корректную работу водопровода.

Обратите внимание! Во время работ по регулировке стоит непременно обратить внимание на мощность, указанную производителем. Станцию не стоит настраивать на тот напор, который она не может выдержать, по словам производителя

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

• Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
• Реле давления с гидроаккумулятором.
• Водоочистка в виде системы емкостей и фильтров.
• Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

И еще несколько полезных советов.

• Включать реле давления можно только в розетку с заземлением.
• Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
• Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Функции

Вот список наиболее популярных сценариев применения этих устройств:

Автономное водоснабжение дома из открытого водоема, колодца или скважины;

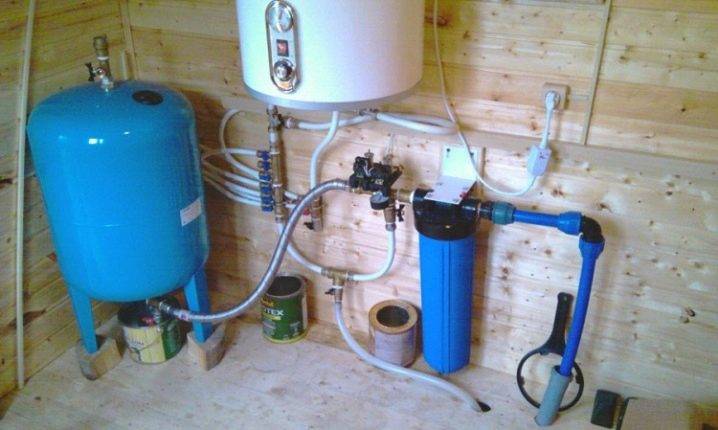

Схема водоснабжения дома с подачей воды из колодца

Резервное водоснабжение из накопительного бака. При отключении централизованной подачи воды и падении напора в локальном водопроводе станция включается автоматически. После возобновления водоснабжения емкость наполняется без участия владельца. Именно такая схема реализована в доме автора статьи;

Резервное водоснабжение из емкости в доме автора

Увеличение напора воды в водопроводе. Насосные станции, повышающие давление воды популярны среди владельцев дач и загородных домов: состояние дачных водопроводов зачастую оставляет желать лучшего.

Станция повышает напор на вводе водопровода в дом
