Как определить качество электроэнергии — нормы и параметры оценки

Введение

В этой статье мы проанализировали некоторые контрольные точки в распределительной сети города Тиват в Республике Черногория. Здесь также представлены результаты анализа данных точек. Для начала, мы можем посмотреть результаты для контрольной точки под названием высоковольтная линия «Лепетан» 10 кВ. Процесс измерения охватывал вторичные токи и напряжения измерительных трансформаторов тока и напряжения, эти значения записывались и анализировались. Результаты измерений были обработаны и представлены в MS Excel.

В данном случае использовалось следующее измерительное оборудование: ручной анализатор «FLUKE 430» и устройство для непрерывной записи измерительных данных «Анализатор качества электроэнергии MI 2192». После проведения измерений, когда благодаря им проблема была подтверждена, водопроводно-канализационной организации пришлось принять меры, так как именно она является главным виновником того, что результаты не соответствуют требованиям.

Полученные результаты измерений иногда превышали предел предусмотренный стандартами (EN 50160). Превышение возникало, когда запускали насосы. Фактические данные легли в основу разработки имитационной модели. Полученную модель использовали для разработки фильтра для подавления паразитных гармоник в электрических сетях. Представлены результаты применения фильтра. К счастью, водопроводно-канализационная организация установила у себя пассивный фильтр для компенсации соответствующих гармоник.

Из чего сделана электроэнергия?

  • Генератор (источник) электроэнергии,
  • Линия электропередачи,
  • Нагрузка.

Нас, конечно же, интересует питание нагрузки. Итак, посмотрим, что мы можем измерить и посмотреть реально в питающей сети:

Напряжение

Это – самый важный параметр, определяющий в основном качество и характеристики всей энергосистемы. Будем рассматривать трехфазную систему, не смотря на то, что в быту мы привыкли к одной фазе.

Старый ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения” гласил, что действующее (или среднеквадратическое, что для синуса одинаково) фазное напряжение в питающей сети должно составлять 220 ±10% = 198…242 В. Однако, новый ГОСТ 29322-2014 “Напряжения стандартные” “повысил” напряжение до 230 В ±10 % = 207…253 В.

При этом разрешено действие напряжения и 220, и 230 В (ГОСТ 29322-2014, Табл.1, Прим. а). Линейные напряжения (между фазами) будут соответственно 380 и 400 В.

Что реально происходит в электросети, видно на экране анализатора качества электроэнергии Hioki 3197:

Линейные напряжения в трехфазной сети

Напряжение колеблется около среднего уровня 395 В с отклонением 2..3 В за период измерения около 12 минут. Судя по одинаковым провалам на всех фазах, где-то примерно каждые пол минуты на 5-10 секунд включается мощная трехфазная нагрузка. Что бы это могло быть?

Это линейные напряжения, фазные в солидных сетях не измеряются. Но если это нужно, можно легко перевести фазное в линейное напряжение и обратно, используя формулу:

Формула линейного напряжения, зависимость от фазного

Для понимания – Uл = 380 В, Uф = 220 В, а формула “наоборот” будет выглядеть так:

Формула зависимости фазного напряжения от линейного

График, приведенный выше, может записываться в память прибора и длиться до нескольких дней. Таким образом можно проанализировать, как меняется напряжение в течение суток, и подобрать стабилизатор, либо вообще его не ставить.

Кроме того (что очень важно!), можно зафиксировать и посмотреть все “артефакты” на напряжении. Например, скачки напряжения, провалы, пусковые токи, и т.д. Пороги событий устанавливаются в настройках

Пороги событий устанавливаются в настройках.

Пример экрана, на котором отображены события:

События и деталировка на экране анализатора качества

Ток

Когда-то в детстве отец мне купил мой первый тестер – ТЛ-4М, за 40 рублей. Я мерил всё подряд, пока мою голову не посетила “гениальная” идея – измерить ток в розетке. Включил максимальный предел – 3 А, и…

В итоге – выбило пробки, в тестере сгорел шунт, а я понял – что ток измеряется всегда только ЧЕРЕЗ нагрузку. С тех пор средства измерения тока сильно шагнули вперед, и для этого используются только токовые клещи (трансформаторный метод), шунты практически не применяются.

Ток, точнее, его значение, форма и составляющие, значительно зависит от нагрузки. Например, вот как выглядит форма напряжения и тока при работе диммера:

Напряжение в сети и ток ЧЕРЕЗ диммер

Естественно, присутствуют гармоники тока и напряжения, которыми определяется форма.

Гармоники напряжения и тока

Гармоники напряжения и тока можно увидеть в графическом виде, как на скрине выше, так и в виде таблицы – с 1-й до 50-й гармоники. И для однофазной, и для трехфазной сети.

Например, вот такая табличка:

Список гармоник тока и напряжения

Частота

Все знают, что частота питающего напряжения у нас в розетке равна 50 Гц. Это означает, что 50 раз в секунду всё повторяется. Иначе говоря, длительность периода напряжения равна 20 мс.

Вас когда-нибудь било током? Помните, как трясло тело? Вот – это те самые 50 Гц. Хотя, по моим ощущениям, трясёт с частотой 10-20 Гц. Б-р-р.

Если точнее, то согласно ГОСТ 29322-2014 частота напряжения должна быть 50 ±0,2 Гц. То есть, от 49,8 до 50,2 Гц.

Пожалуй, частота – единственный параметр, на который ничего не влияет. И её стабильность зависит только от работы электростанции.

Вот как график частоты выглядит на экране анализатора качества электроэнергии:

Hioki 3197 – Частота питающей сети

Принцип работы анализатора качества электроэнергии

Прибор выполняет функцию проверки величин и уровень соответствия требованиям. Принцип его работы основан на измерителе электрических величин. Аппарат фиксирует значения тока и напряжения за короткие интервалы времени.

  • постоянное отклонение напряжения;
  • пиковые нагрузки и токи;
  • природа переходных процессов в сети;
  • фиксация времени с наибольшими потреблениями электрической энергии;
  • искажения кривых тока;
  • падения и провалы.

Анализаторы выпускаются в мобильной и стационарной форме. Они могут использоваться систематически или эпизодически, в зависимости от поставленной цели. Комплексная проверка корректности работы оборудования – это залог длительной и эффективной работы техники на предприятии. Своевременное выявление неполадок позволяет устранить неисправность до возникновения серьезных проблем.

Контроль за работой техники осуществляется с целью выявления дефектов в электрической сети и их устранения. Для выполнения задания требуется подсоединить анализатор к системе. Места контроля – это точки подключения к потребительской сети. При работе с простыми системами допускается подсоединение в местах, расположенных максимально близко к этим точкам.

Полученная информация обрабатывается с помощью математических алгоритмов. Это позволяет достигнуть ряда целей:

  • рассчитать параметры работы;
  • проанализировать качество электроэнергии;
  • установить количество энергии.

Показатели измеряются на определенном отрезке времени. Низкое напряжение – это самая частая причина плохого качества энергии. Это значение анализируется дважды в год. Другие нормы определяются один раз в 12 месяцев.

Известные номиналы напряжений

Все функционирующие сегодня ЛЭП большой протяжённости работают на номинальных напряжениях 115 – 1200 кВ трёхфазного тока. Дальнейшее повышение вольтажа неэффективно, приводит к появлению обильных коронных разрядов, обнаруживающих тенденцию перерастать в дугу. Самые большие потери возникают на низковольтной части. К примеру, во Франции ежегодные потери оцениваются в 325 ГВт часов, что составляет 2,5%, в США они достигают 7,5%. Это объясняется разницей номинального напряжения – 220 В против 110.

Сегодня доказано, что выгоднее на больших дистанциях поставлять постоянный ток, не затекающий в индуктивные сопротивления – ёмкостное, образованное проводом и землёй, и индуктивное. Отсутствует понятие реактивной мощности. Доказывается факт, что Никола Тесла вёл борьбу за переменный ток преимущественно для причинения ущерба Эдисону.

Учитывая сэкономленное, выгодно строить на концах мощных линий преобразовательные станции для перевода токов. Одновременно уходят потери на излучение, просачивание сквозь экран в землю, снижается уровень коронного разряда. Уже сегодня кабели для подзарядки аккумуляторов подводных лодок питаются постоянным током, передавать по ним переменный нецелесообразно уже на расстоянии 30 км. Сегодняшние линии имеют в 20 раз большую протяжённость, успешно эксплуатируются. Для передачи переменного тока ограничения зависят от расстояния:

  1. На малых линиях – тепловые потери, призванные не разрушить изоляцию провода.
  2. На средних дистанциях учитывается падение напряжения, нельзя брать слишком высокое.
  3. На дальних дистанциях в силу вступают факторы реактивной мощности, определяющие устойчивость системы.

Характеристики отдельного источника питания системы качества электроэнергии для трехфазной 4-проводной системы переменного тока

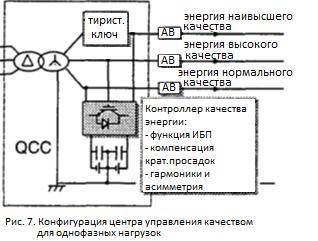

Простейшая схема, позволяющая получить различные уровни качества электроэнергии для однофазной нагрузки, показана на рис. 7. Система может выдавать 3 уровня качества электроэнергии на однофазную нагрузку при использовании трёхфазной 4-проводной системы переменного тока, одного преобразователя и аккумуляторных батарей. Этот центр управления качеством подобен изображённому на рис. 3 и является его однофазной версией. Устройство имеет несколько рабочих режимов.

Обычный режим работы. Система компенсирует трёхфазную асимметрию и гармоники напряжения, возникающие из-за нагрузки, а также токи гармоник нагрузки. Если имеется обратная мощность, генерируемая на стороне нагрузки, она накапливается в аккумуляторной батарее.

Режим компенсации кратковременных просадок напряжения. Кратковременные просадки напряжения в линиях наивысшего и высокого качества компенсируются добавлением реактивной мощности от преобразователя. Кратковременные просадки напряжения в линии нормального качества не компенсируются. Номинальный ток линии нормального качества может быть меньше, чем для других фаз, потому что эта линия не должна обеспечивать реактивный ток для компенсации кратковременных просадок напряжения.

Режим ИБП. Во время работы ИБП работает только линия наивысшего качества преобразователя, транзисторы двух других фаз закрыты. Преобразователь действует как ИБП параллельного типа, и энергия поступает от аккумуляторной батареи.

Таблица 7. Определение качества электроэнергии для центра управления качеством рис. 7

События Нормальное качество Высокое качество Наивысшее качество
Повышенное и пониженное напряжение О О О
Кратковременные просадки напряжения Х О О
Выбросы напряжения Х О О
Сдвиг фаз Х Х О
Скачки Х О О
Кратковременные прерывания Х Х О
Временные прерывания Х Х О
Длительные перерывы Х Х Х
Переходные процессы Х Х Х
Трёхфазная асимметрия напряжения Δ Δ Δ
Гармоники напряжения Δ Δ Δ
Гармоники тока О О О

Подробная конфигурация экспериментального устройства приведена на рис. 8. Основными компонентами конфигурации являются трёхфазный преобразователь, аккумуляторные батареи и тиристорный ключ в фазе с энергией наивысшего качества. В качестве контроллера, показанного на рис. 8, используется цифровой сигнальный процессор ЦСП. В обычном рабочем режиме трёхфазный ток преобразуется в координаты d-q. Измеряются и компенсируются обратная последовательность, нулевая последовательность и компоненты гармоник токов нагрузки. В режиме компенсации кратковременных просадок напряжения реактивная мощность для компенсации напряжения подаётся в фазы А и В. В режиме ИБП преобразователь становится обычным источником напряжения и работает только одна фаза А.

На рис. 9 показана компенсация асимметрии тока и симметрия вторичного тока. К линиям наивысшего и высокого качества подключена активная нагрузка 2,3 кВт, к линии нормального качества подключена активная нагрузка 1,3 кВт. Коэффициент асимметрии тока после компенсации – 4,0%. На рис. 10 показана компенсация кратковременных просадок напряжения на линиях наивысшего и высокого качества.

На рис. 11 показаны экспериментальные результаты работы ИБП. Время прерывания питания равно 200 мс. Отсутствие трёхфазного напряжения на первичной стороне компенсируется только в фазе А. Вся энергия на нагрузку фазы А поступает от батареи.

На рис. 12 показана обработка потока обратной мощности от нагрузок, генерирующих электроэнергию (распределенного генератора). Для моделирования распределённого генератора использовался источник тока. К фазам А и В подключена активная нагрузка 1 кВА. К фазе С подключен источник синусоидального тока 50 А (амплитуда) со сдвигом фазы относительно напряжения на 180º. Мощность распределённого генератора больше мощности нагрузок, подключенных к фазам А и В, поэтому будет поток обратной мощности, если не будут приняты меры для его блокирования. Нулевой вторичный ток на рис. 12 свидетельствует о том, что поток обратной мощности отключен от центра управления качеством и заряжает аккумуляторную батарею.

Для системы электроснабжения с разделением потребителей по требованиям к качеству электроэнергии важно определение уровней качества электроэнергии. Аспекты качества электроэнергии, как мы убедились, делятся на 3 категории: стабильность напряжения, бесперебойность подачи питания и форма напряжения. Согласно трем категориям были рассмотрены примеры определения уровня качества и показаны соответствующие конфигурации центра управления качеством

Согласно трем категориям были рассмотрены примеры определения уровня качества и показаны соответствующие конфигурации центра управления качеством.

Результаты по контрольной точке ТС 10/04 кВ «Селяново Б»

Данная подстанция является первой на высоковольтной линии «Лепетан». Установленная мощность силового трансформатора составляет 630 кВА. Данная трансформаторная станция, в основном, снабжает электроэнергией частные подворья, несколько административных зданий, школу и детские ясли. А также, эта станция обеспечивает освещение общественных мест. Информация о зарегистрированных напряжениях представлены на следующем рисунке.

Рисунок 8. Изменение напряжений в контрольной точке ТС 10/04 кВ «Селяново Б»

Одна часть изменений коэффициента THDU представлена ​​на рисунке 9. Максимальное значение коэффициента THDU составило 7,53% и было зарегистрировано 6 июня 2005 г. в 20:07. Данное значение было абсолютно недопустимым.

Рисунок 9. Изменения коэффициента THDU в контрольной точке ТС 10/04 кВ «Селяново Б»

Рисунок 10. Изменения 5-й гармоники напряжений в контрольной точке ТС 10/04 кВ «Селяново Б»

Мы можем увидеть очевидное сходство на рисунках 9 и 10. В один и тот же момент, коэффициенты THDU и 5-й гармоники напряжений имеют максимальное значение. Ясно, что 5-я гармоника напряжения имеет доминирующее влияние на форму кривой коэффициента THDU. Значение 5-й гармоники напряжения (4,9%) превысило предельно допустимое (согласно государственным стандартам Венгрии и Австралии). Согласно IEEE-519, это значение незначительно ниже предельно допустимого.

Что влияет на характеристики питающей сети?

Качество электроэнергии зависит от огромного числа факторов, изменяющих показатели сверх установленных нормативами пределов. Так, напряжение может оказаться завышенным из-за аварии на подстанции. Заниженные значения появляются в вечернее время суток или в летний сезон, когда люди возвращаются домой и включают телевизоры, электрические плиты, сплит-системы.

Качество электроэнергии согласно ГОСТам может незначительно колебаться. В очень плохих питающих сетях потребителям приходится пользоваться стабилизаторами напряжения. Контроль над характеристиками возложен на Роспотребнадзор, куда можно обращаться при возникающих несоответствиях.

Качество электроэнергии может зависеть от следующих факторов:

  • Суточных колебаний, связанных с неравномерным подключением потребителями либо с влиянием приливов и отливов на морских станциях.
  • Изменениями воздушной среды: влажности, образование льда на питающих проводах.
  • Изменением ветра, когда питание вырабатывают ветровики.
  • Качеством проводки, со временем она изнашивается.

Нормы напряжения в электросети по ГОСТу

В нормативном документе определено несколько показателей, позволяющих характеризовать качество электроэнергии в точках присоединения (ввод в сети потребителей). Перечислим наиболее значимые параметры и приведем допустимые диапазоны отклонений для каждого из них:

  • Для установившегося отклонения напряжения не более 5,0% от номинала (допустимая норма) при длительном временном промежутке и до 10% для краткосрочной аномалии (предельно допустимая норма). Заметим, что данные показатели должны быть прописаны в договоре о предоставлении услуг, при этом указанные нормы должны отвечать действующим нормам. Например, для бытовых сетей (220 В) быть в пределах 198,0-220,0 В, а для трехфазных (0,40 кВ) – не менее 360,0 В и не более 440 Вольт.
  • Перепады напряжения, такие отклонения характеризуются амплитудой, длительностью и частотой интервалов. Нормально допустимый размах амплитуды не должен превышать 10,0% от нормы. К перепадам также относят дозу фликера (мерцание света в следствии перепадов напряжения, вызывают усталость), это параметр измеряется специальным прибором (фликометром). Допустимая краткосрочная доза – 1,38, длительная – 1.

    Пример устоявшегося отклонения и колебания напряжения

  • Броски и провалы. К первым относятся краткосрочные увеличения амплитуды напряжения, превышающие 1,10 номинала. Под вторым явлением подразумевается уменьшение амплитуды на величину более 0,9 от нормы, с последующим возвращением к нормальным параметрам. Ввиду особенностей природы процессов данные отклонения не нормируются. При частом проявлении рекомендуется установить ограничитель напряжения (для защиты от бросков) и ИБП (при частых провалах).
  • Перенапряжение электрической сети, под данным определением подразумевается превышение номинала на величину более 10% длящееся свыше 10-ти миллисекунд.

    Примеры перенапряжения и провала (А), бросков (В)

  • Несимметрия напряжения. Допустимое отклонение коэффициента несимметрии от нормы – 2,0%, предельное – 4,0%.
  • Несинусоидальность напряжения. Определяется путем расчета коэффициента искажения, после чего полученное значение сравнивают с нормативными значениями.

    Пример нарушения синусоидальности напряжения

  • Отклонения частоты. Согласно действующим требованиям нормально допустимое отклонение этого параметра 0,20 Гц, предельно допустимое – 0,40 Гц.

Коэффициент несимметрии

Это один из основных параметров при оценке качества работы в трехфазных и двухфазных сетях. Превышение коэффициента, наблюдается при неравномерном распределении нагрузки по фазам. Параметр регламентирован ГОСТом и используется при проведении любых проверок сети.

Не все процессы происходят систематически. Существует ряд характеристик, которые фиксируются в случайных ситуациях. Для их возникновения требуются определенные условия и совпадения по сопутствующим изменениям.

Прерывание напряжения случается во время аварий или плановых ремонтных работ. Провалы возникают при подключении оборудования высокой мощности, или коротких замыканиях. Перенапряжения фиксируются по ряду причин:

  • короткие замыкания;
  • резкое снижение нагрузки;
  • обрывы нейтральных проводников;
  • замыкания на землю.

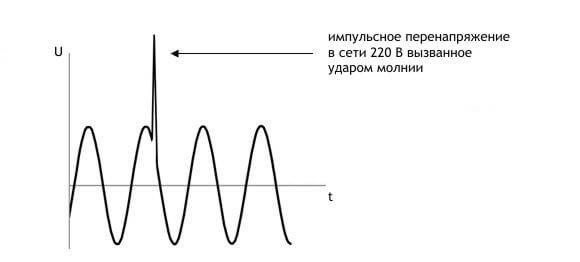

При воздействии молний происходят импульсивные перенапряжения.

Минимальный интервал измерений составляет неделю. За 7 дней прибор собирает достаточное количество информации для подготовки точных результатов. Математический алгоритм исключает риск ошибки и позволяет автоматизировать процесс измерений. В результате пользователь получает усредненные значения и определяет основные проблемы в работе сети.

Методика и обеспечение качества электроэнергии на предприятии и в электросетевой компании.

Измерение параметров, контроль показателей качества, анализ данных определяются принятой методикой, которая в зависимости от целей может базироваться на:

  • диагностическом методе контроля показателей качества.
    Эта методика используется для отслеживания причин ухудшения качества электроэнергии, замеры показателей осуществляются по границе раздела электрической сети потребителя и электросетевой компании с периодичностью, определяемой ТУ или электроснабжающей организацией, а анализ данных осуществляет профильный инженер;
  • инспекционном методе контроля показателей качества.
    Инспекционный метод используется органами сертификации для мониторинга состояния и качества электроэнергии в электрической сети электроснабжающей организации;
  • оперативном методе контроля показателей качества.
    Эта методика используется во время эксплуатации в точках электрической сети, где обнаружены или прогнозируются искажения напряжения и других параметров качества электроэнергии. Оперативный контроль качества осуществляет профильный инженер предприятия, обеспеченный соответствующими приборами, оборудованием, устройствами для замеров и анализа, а также передачи данных на диспетчерские пункты управления;
  • коммерческом методе контроля показателей качества.
    Периодический контроль и анализ осуществляет инженер предприятия с одной стороны и инженер электросетевой компании с другой на границе балансовой принадлежности сети, что позволяет определить расходные статьи баланса электроэнергии и оплаты;
  • технологическом методе контроля показателей качества.
    Технологический метод контроля качества электроэнергии включает замеры параметров сети в точках присоединения основной нагрузки, оперативно реагировать на изменения и оптимизировать режим работы оборудования. Периодический мониторинг сети предприятия осуществляет профильный инженер, обеспеченный прибором контроля с возможностью анализа, регистрации событий и автоматического составление отчетов, или компания, проводящая энергоаудит электросети предприятия по договору.

Виды защиты от непредсказуемых изменений в питающей сети

Повышение качества электроэнергии нужно проводить в определенные законом сроки. Но защиту своего оборудования потребитель вправе выстраивать применением следующих средств:

  • Стабилизаторы питания гарантируют поддержание входной величины в указанных границах. Достигается качественная энергия даже при отклонениях входной величины более чем на 35 %.
  • Источники бесперебойного питания предназначены для поддержания работоспособности потребителя в течение установленного промежутка времени. Питание приборов происходит за счет накопленной энергии в собственной батарее. При отключении электричества, бесперебойники способны поддерживать работоспособность аппаратуры целого офиса в течение нескольких часов.
  • Приборы защиты от скачков напряжения работают по принципу реле. После превышения входной величины установленного предела происходит размыкание цепи.

Все виды защиты приходится комбинировать для обеспечения полной уверенности в том, что дорогостоящая техника останется целой во время аварии на подстанции.

Классификация проверок

В зависимости от цели контроль качества распределяется на 4 вида:

  • оперативный;
  • инспекционный;
  • диагностический;
  • коммерческий учет.

Виды анализа имеют свои особенности, характеристики и целевое назначение. Необходимость проведения той или иной инспекции определяется узкими специалистами на основе общепринятых стандартов работы электрических сетей.

Диагностический вид контроля, предназначен для решения спорных вопросов между поставщиком и потребителем. Он проводится в местах распределения электричества между двумя сторонами договора. На основе полученных данных, создается официальный отчет, позволяющий доказать невыполнение правил соглашения. После рассмотрения отчета, виновная сторона будет обязана устранить нарушения и повысить качество электроэнергии.

Инспекционный контроль проводится сертифицированными службами с целью выявления отклонений от официальных требований и нормативов. Аудит является обязательным для всех сторон договора и проводится с определенной периодичностью.

При возникновении дефектов проводится оперативный контроль. Он выявляет реальные и потенциальные угрозы понижения качества электричества в сети. В результате проверки проводятся мероприятия по устранению нарушений работы и профилактические процедуры.

Коммерческий учет, предназначен для рассмотрения ставок и тарифов поставщика. Анализ осуществляется в местах раздела электросети между двумя сторонами договора. Исследование назначается при необходимости определения уровня надбавок и скидок за предоставленное качество ресурса.

Рассмотрение основных показателей

Качество электроэнергии определяют соответствием параметров электрической сети, установленным значениям определенных показателей. Все параметры электрической энергии большую часть времени в сутках (95%) должны соответствовать нормальным установленным значениям и не превышать данный предел.

ГОСТ 32144-2013 разделяет показатели и нормы качества на два категории: основные и дополнительные. Основные определяют свойства электроэнергии. В данную подгруппу входит 9 характеристик напряжения и 1 характеристика частоты. Рассмотрим ряд основных показателей более подробно.

Отклонение напряжения. Оказывает наибольшее влияние на работу потребителей. Нагрузки, уровни напряжения и другие параметры способны изменяться во времени. Исходя из этого, значение падения напряжения также является переменным. При этом, значительное снижение напряжения на промышленных предприятиях оказывает негативное воздействие на общую производительность труда, отрицательно сказывается на зрении рабочего персонала. Также, снижение напряжения оказывает влияние на продолжительность большинства технологических процессов в электротермической и электролизной установках. Помимо этого, несоответствие уровня напряжения необходимым значениям приводит к потере напряжения и мощности.

В сетях до 1 кВ допустимое отклонение напряжения ±5 %, максимальное ±10 %. В сетях 6-20 кВ принята величина максимального отклонения ±10 %.

Размах изменения напряжения. Этот параметр качества электроэнергии представляет собой разницу между амплитудным или действующим значением перед и после его изменения. Частота повторения данных изменений может быть от 2 раз/мин. до 1 раза/ч. Столь резкие изменения в трехфазной сети могут быть вызваны, к примеру, работой дуговой сталеплавильной печи либо сварочного аппарата. Нормирование колебаний напряжения основывается на необходимости защиты зрения людей. Для каждого вида ламп устанавливается свое отдельное значение размаха. Чтобы обеспечить соблюдение данного показателя качества рекомендуется применять отдельное питание для электроприемников сети освещения и силовых нагрузок.

Доза колебаний напряжения, которая является аналогом предыдущего показателя качества электрической энергии, они взаимозаменяемы. Нормирование дозы колебаний в электросетях проводится только при наличии в них определенных приборов.

Длительность провала напряжения. Провалом является резкое уменьшение напряжения, после чего оно обратно восстанавливается до своей изначальной, либо приближенной величины спустя определенный временной промежуток. Длительность провала отражает время от начального момента провала до момента его восстановления. Продолжительность провала может быть как в один период, так и в десятки секунд. Согласно ГОСТ этот параметр может достигать 30 секунд в сетях до 20 000 Вольт.

Импульсное напряжение схоже по описанию провалу, однако его продолжительность иная, и составляет от нескольких микросекунд до десяти миллисекунд. Допустимые значения данного показателя качества электроэнергии стандартом не нормируется.

Характеристиками напряжения также являются четыре коэффициента: гармонической составляющей, несинусоидальности кривой, нулевой и обратной последовательности.

Характеристикой частоты выступает отклонение. Наибольшее отклонение частоты возникает, если нагрузки изменяются медленным темпом, а резерв мощности невелик. Нормальная допустимая величина отклонения ± 0,2 Герц, максимальная ± 0,4 Герц. В послеаварийных режимах допустим интервал отклонения от + 0,5 до — 1 Герц (не более девяноста часов в году).

Дополнительные показатели качества электроэнергии являются формой записи основных. Сюда входят 3 следующих коэффициента, характеризующих напряжение: амплитудной модуляции, а также небаланса фазных и междуфазных напряжений.

Основные показатели качества электроэнергии

Список основных показателей качества электрической энергии:

  • установившееся отклонение напряжения;
  • размах изменения напряжения;
  • доза фликера;
  • коэффициент искажения синусоидальности кривой напряжения;
  • коэффициент n-ой гармонической составляющей напряжения;
  • коэффициент несимметрии напряжений по обратной последовательности;
  • коэффициент несимметрии напряжений по нулевой последовательности;
  • отклонение частоты;
  • длительность провала напряжения;
  • импульсное напряжение;
  • коэффициент временного перенапряжения.

Отклонение напряжения

Одним из параметров качества электроэнергии является отклонение напряжения.

Отклонение напряжения определяется значением установившегося отклонения напряжения. Для значения отклонения напряжения установлены нижеследующие нормы: нормально допустимые и предельно допустимые значения установившегося отклонения напряжения на выводах приемников электроэнергии равны соответственно +5 и +10% от номинального напряжения электрической сети.

Значение отклонения напряжения определяется при длительности процесса более одной минуты. Нормально допустимым отклонением

напряжения считается диапазон в 5%, то есть: +/-5% (от 209 В до 231 В).Предельно допустимым отклонением напряжения считается диапазон в 10%, то есть: +/-10% (от 198 В до 242 В).

Для определенных выше показателей качества электроэнергии действуют следующие нормативы: положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю.
