В чем особенность горизонтальной системы отопления: двухтрубной, однотрубной и как сделать правильную разводку

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

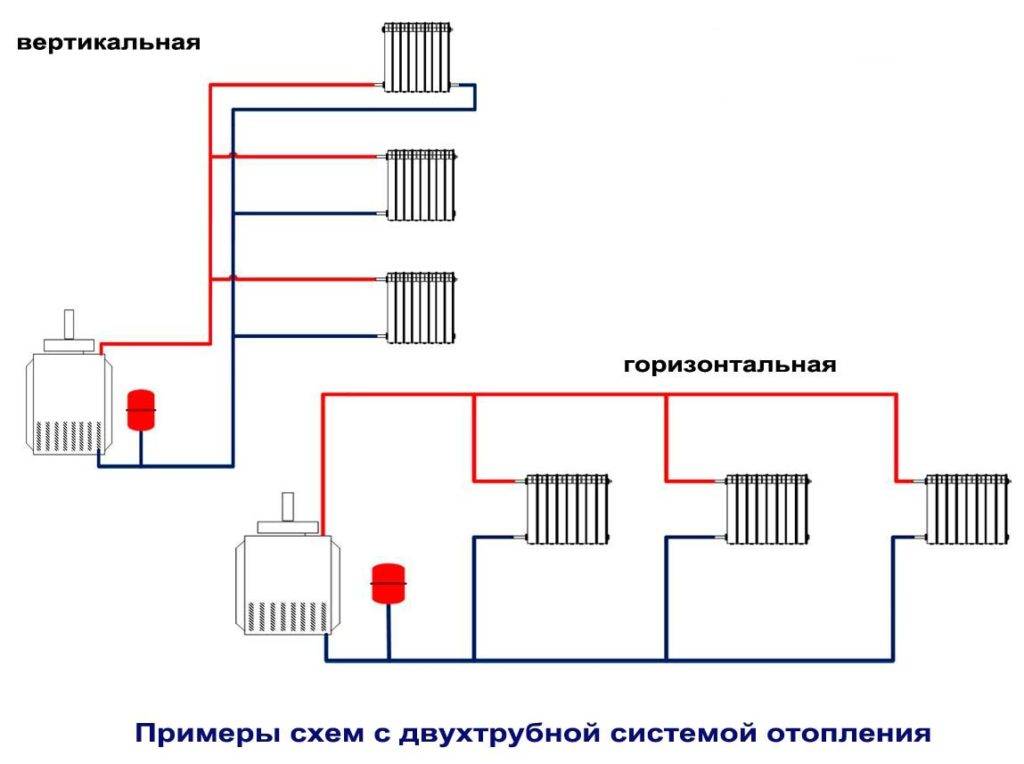

Горизонтальный и вертикальный типы разводки

Вертикальная конструкция означает, что радиаторы подсоединяют к стоякам, расположенным вертикально. Монтаж такой разводки по стоимости более дорогой, чем горизонтальной (прочитайте: “Как устроена горизонтальная система отопления – виды, различия разводки”). Ее преимущество заключается в отсутствии возникновения воздушных пробок. Вертикальную систему лучше устанавливать при обустройстве теплоснабжения многоэтажных домов. Подсоединение к стояку выполняется поэтажно.

Двухтрубная горизонтальная отопительная система с нижним способом разводки труб желательно монтировать:

• в строениях большой протяженности, но малой этажности;
• в жилых помещениях, не имеющих простенков;
• в панельно-каркасных зданиях.

При реализации двухтрубной конструкции экономится тепло. Горизонтальную разводку делают в основном в одно- и двухэтажных зданиях – можно также запроектировать коллекторную схему отопления (прочитайте ещё: “Оптимальная схема разводки отопления двухэтажного дома”).

Комплектация

В первую очередь рассмотрим все компоненты системы.

Котел

Назначением данного агрегата является выработка тепловой энергии, которая будет передаваться рабочей среде контура отопления.

По виду используемого топлива котлы делятся на следующие виды:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные;
• комбинированные (например, способные работать на электричестве и солярке).

Наиболее удобным в эксплуатации, а потому и самым востребованным, является газовый котел. При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность отопительного котла надо выбирать из расчета 100 Вт на метр квадратный отапливаемой площади. Однако эти данные являются чересчур усредненными. Как показывает опыт, для небольших строений площадью около 100 кв. м потребная мощность составляет примерно 130 Вт/кВ. м, в то время как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель уменьшается до 80 Вт/кВ. м. Почему так получается?

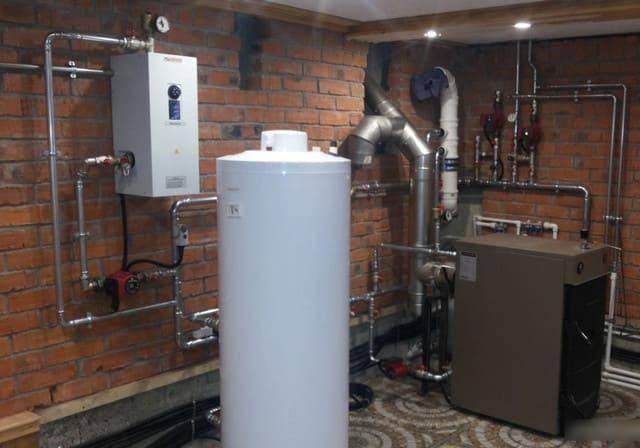

Напольный отопительный котел в доме

Дело в том, что с увеличением отапливаемой площади, скажем, в 4 раза площадь ограждающих конструкций, через которые и «улетучивается» тепло, увеличивается только в 2,5 раза. Таким образом, объем теплопотерь, приходящийся на 1 кв. м отапливаемой площади, уменьшается, соответственно меньшей становится потребность в тепловой энергии на тот же кВ. м.

Материал теплообменника

Существует два варианта:

• сталь;
• чугун.

Чугун прочнее стали, да и коррозии он противостоит лучше.

Трубы и радиаторы

В индивидуальных системах отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми.

Эти материалы теряют прочность при высокой температуре, но в частном доме, где настройкой работы отопительного контура занимается сам домовладелец, скачки температуры теплоносителя до критических значений исключены.

Традиционным материалом для радиаторов считается чугун, но при необходимости в увеличенной теплоотдаче применяют медные или алюминиевые приборы. При наличии высокого давления в системе вместо них следует устанавливать биметаллические радиаторы. В них наиболее ответственные элементы изготавливаются из прочной стали, а теплоотдающие поверхности – из мягких меди или алюминия.

Арматура

В отопительных системах применяется арматура трех видов:

1. Запорная: в настоящий момент чаще всего применяют шаровые краны, недостатки которых с развитием технологий были сведены к минимуму. Если же предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
2. Регулирующая: позволяет плавно менять объем пропускаемого теплоносителя. Теоретически с этой целью можно использовать и запорную арматуру, но она очень быстро придет в негодность, поскольку на такой жесткий режим работы не рассчитана. Сегодня вместо ручных регулирующих кранов активно применяются автоматические, подключаемые к термодатчикам. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
3. Кран Маевского: этот элемент используется с целью удаления воздушных пробок.
4. Расширительный бачок: в эту емкость поступают излишки рабочей среды, образующиеся вследствие ее температурного расширения.
5. Циркуляционный насос (применяется не всегда).

В некоторых моделях крана Маевского можно полностью выкрутить шток

Если сделать это по неосторожности в момент, когда система пребывает в рабочем состоянии, теплоноситель хлынет в помещение и будет заливать все вокруг, пока вы не перекроете ближайший запорный кран. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Однотрубная система отопления

Однотрубная система отопления была разработана в Советском Союзе, когда массовое строительство жилья набрало такие обороты, что инженерам необходимо было придумать более доступную отопительную систему с быстрым и дешевым монтажом. Именно таким решением и стала однотрубная система отопления — минимальный расход материалов и простая установка.

Как же осуществляется циркуляция теплоносителя в однотрубной системе?

Теплоноситель нагревается в отопительном котле (или другом источнике тепла) после чего поступает на нагревательные элементы (может быть использован радиатор или конвектор) установленные последовательно. То есть, теплоноситель, пройдя один нагревательный элемент, поступает в следующий. Таким образом, вода, с каждым пройденным радиатором, становится все холоднее и в последнем элементе этой цепочки вода будет самая холодная.

Из этого вытекают и все недостатки однотрубной системы.

Регулируя расход воды в одном из радиаторов в однотрубной системе отопления, уменьшается расход и в следующих нагревательных элементах этой системы.

Это значит, если теплоноситель двигается от кухни до сантехнического узла (например), и мы хотим уменьшить температуру внутреннего воздуха в кухне путем изменения расхода воды в радиаторе термостатическим клапаном, мы автоматически уменьшаем температуру воздуха и в сан узле, так как и там расход воды в радиаторе уменьшился.

Итак, в однотрубной системе отопления нельзя регулировать интенсивность нагрева радиаторов.

Второй немаловажный минус – расчетные потери давление в однотрубной системе больше, нежели в двухтрубной. Это значит, что необходимо для такой системы устанавливать мощнее насос, что бы «протолкнуть» теплоноситель по отопительной системе.

В больших жилых домах с однотрубной системой отопления, теплоноситель, дойдя до последнего потребителя тепла, сильно остывает. Стоит учитывать это при подборе радиаторов. Обычно, все последние радиаторы в цепочке однотрубной системы подбираются с большим количеством секций, нежели в самом начале.

Преимущества однотрубной системы.

Огромным плюсом однотрубной системы есть ее значительно меньшая стоимость по сравнению с двухтрубной. В однотрубной используется меньшее количество труб, поворотов, тройников и тд.

Меньшее количество монтажных работ.

Принцип действия однотрубной системы отопления

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

• Согласно разработанному проекту, производится установка котла.
• Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
• Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
• Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
• Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
• Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
• Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
• Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.

Преимущества

Для частных домов малой площади однотрубный вариант системы отопления выглядит более предпочтительным, благодаря следующим ее преимуществам:

• Легкость составления проекта.
• Удобство монтажа системы.
• Сокращение затрат на покупку материалов и оборудования.
• Устойчивая гидродинамика.
• Безопасность циркуляции теплоносителя, которая осуществляется естественным путем.

Недостатки

Существует и ряд недостатков, с которыми придется мириться владельцам однотрубных отопительных систем:

• Сложности исправления ошибок, допущенных на этапе проектирования, в запущенной в эксплуатацию схеме.
• Неравномерный нагрев отопительных элементов, расположенных на различном расстоянии от котла.
• Тесная взаимозависимость элементов.
• Высокие показатели гидродинамического сопротивления.
• Невозможность регулировки расхода теплоносителя.
• Сравнительно большие теплопотери.
• Ограниченное количество радиаторов, которые могут быть размещены на одном стояке.

Какой котел лучше выбрать

Лучшим вариантом для однотрубной ленинградской системы считается газовый котел. Несмотря на то, что устанавливать его должны специализированные службы, он имеет небольшие размеры, оснащен автоматикой, а топливо является одним из самых дешевых. Есть и другие варианты:

Тип оборудования	Характеристика
Дровяной	Он имеет большие габариты, требует отдельного помещения для монтажа. Топливо нужно периодически загружать вручную
Угольный	Имеет такие же характеристики, что и предыдущий тип. Помимо этого, существует проблема утилизации золы. Но уголь прогорает длительное время, поэтому часто загружать его не придется
Пеллетный	Обладает высоким КПД (до 90%), имеет небольшие размеры, практически не образует сажи. Топливо экологически чистое, поэтому не очень дешевое. Бункер загружают раз в несколько дней
Жидкотопливный	Аппарат экономный, автоматический, но дорогостоящий в обслуживании. Тут требуется дополнительная установка цистерна или трубопровода с топливом
Электрический	Этот вид энергии дорогой, но не требует обустройства дымовой трубы, компактный. Недостатком считается перерыв в работе при отсутствии электропитания

Также нужно обращать внимание на направление перемещения теплоносителя

Балансировка

Назначение данной процедуры – компенсировать все магистрали системы и откорректировать в каждой из них расходование теплоносителя.

В процесс балансировки входит пробный пуск системы, выведение воздуха посредством кранов Маевского (кран для стравливания воздуха СТД 7073В (по ТУ 36-710-82)), проверка температуры и давления. Задание оптимизированного режима работы осуществляется по температуре посредством балансировочных клапанов, кранов либо в соответствии с расходом теплоносителя, используя для этого электрические расходомеры, подсоединение которых должно осуществляться посредством балансировочных клапанов. Более точно откорректировать температуру можно посредством термостатов.

Разумеется, в данной статье приведено описание процедуры создания двухтрубной системы обогрева сравнительно неглубокое. На практике такая работа довольно сложная и связана с многочисленными вычислениями, которые доступны лишь специалистам. Вследствие этого лучше все же поручить выбрать схему системы и осуществить устройство отопительной системы им, хотя понятно, что хочется сделать все своими руками.

О двухтрубной системе отопления своими руками смотрите в следующем видео.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Для чего нужна принудительная циркуляция

В естественных системах, чтобы носитель равномерно распределял тепло в батареях отопления, трубы монтируют с уклоном.  В одноэтажных частных домах такие условия соблюдать легко. При установке труб по большому периметру и на несколько этажей в системе могут возникать воздушные пробки. Кроме того, жидкость остывает и крайние радиаторы не получают энергии.

При воздушной пробке теплоноситель прекращает движение, что приведет к перегреву и преждевременному выходу из строя некоторых приборов нагревательного котла. Для устранения таких проблем и неисправностей необходимо применять циркуляционный насос. С его помощью можно сократить потери тепла и ускорить перемещение жидкости в системе.

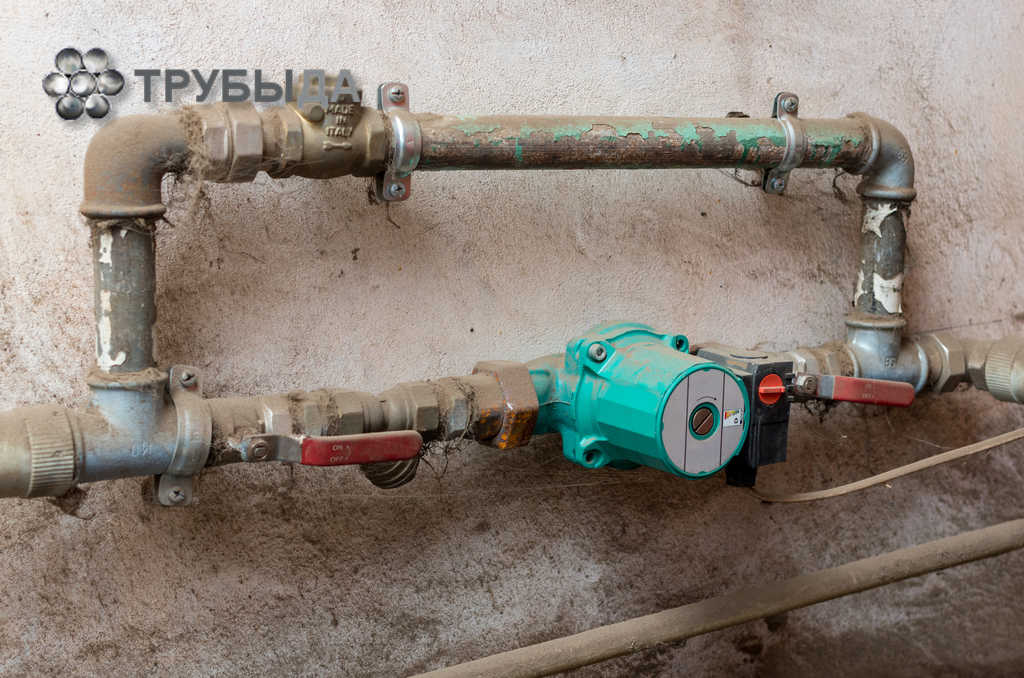

Насос для принудительной циркуляции

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке.

То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

• распределение воды по всем радиаторам с одинаковой температурой;соответственно, количество секций не нужно наращивать;осуществлять регулирование и автоматизацию всей системы гораздо проще;диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один.Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов.

Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:Вывод.Преимущество двухтрубной системы отопления – в ее простоте.Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Выводы — какая система лучше?

Двухтрубная система отопления требует в два раза больше запорной арматуры и трубопроводов, её стоимость и установка безусловно дороже. Но при этом, она позволяет с высокой точностью регулировать подачу тепла в каждое помещение, а значит, при её эксплуатации, вы получаете больший комфорт умноженный на экономный расход энергоносителей (газ, электричество, твёрдое топливо).

Профессионально спроектированная однотрубная система отопления, способная обеспечить приемлемый комфорт, однако, в конечном счёте, незначительная экономия на материалах при её обустройстве теряется в течении ближайших пары лет эксплуатации. Что особенно ощутимо для частных домов большой площади, где ещё острее стоит вопрос регуляции температуры для различных помещений.

Что касается монтаж таких систем, то для них существует несколько вариантов подключения радиаторов. Узнать об этом подробнее можно в разделе “Установка радиатором отопления”. Так же, в Альтер Эйр вы можете заказать не только необходимое оборудование, но и весь монтаж системы отопления.

Поздравляем, для вас в течение часа скидка – 10%

Теги: отопление

Системы отопления делятся на два вида:

• Открытого типа;Закрытого типа.
