Особенности проведения гидравлических испытаний систем водоснабжения

Опрессовка труб

Как нетрудно догадаться по названию статьи, ее темой станет опрессовка труб — что такое опрессовка, зачем она выполняется и какие для нее нужны инструменты.

Опрессовка: понятие в широком смысле

Само понятие «опрессовки», применительно к металлопластиковым рукавам, следует рассматривать в широком смысле слова. К примеру, под опрессовкой часто понимают стандартные испытания, проводимые гидравлическим или пневматическим способом.

Но современная практика показывает, что термин «опрессовка» также вполне логично подходит и к процедуре соединения фитинга и металлопластиковой трубы. Этот вид соединения выполняется по технологии силового обжима с применением специального инструмента (пресс-клещей).

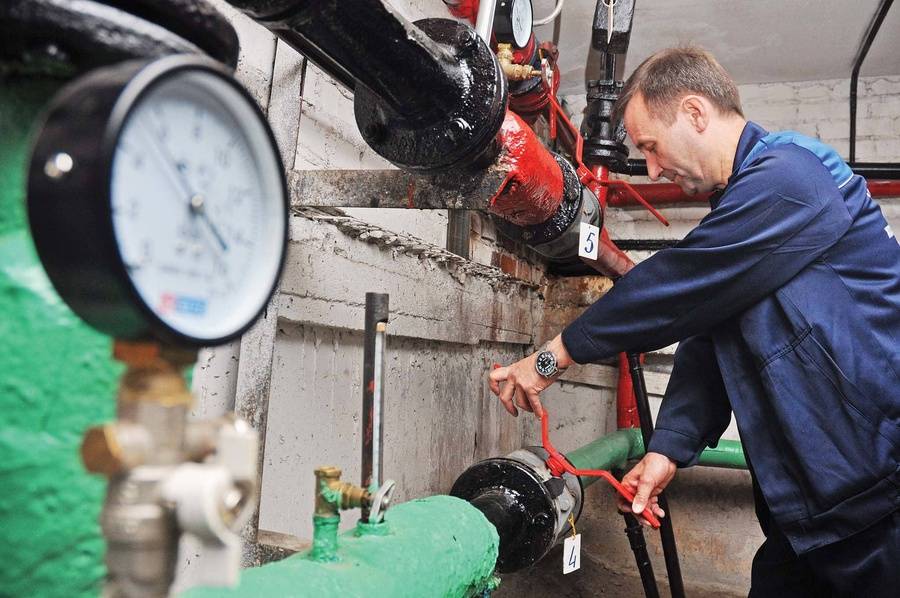

На фото показан момент опрессовки в процессе соединения металлопластиковых труб. В этом случае опрессовка – это механическое силовое действие, направленное на достижение герметичности надёжного соединения

Независимо от условий монтажа и применяемых технологий, устройство водопроводных или иных коммуникаций на основе металлопластиковых труб сопровождается испытаниями на герметичность и прочность.

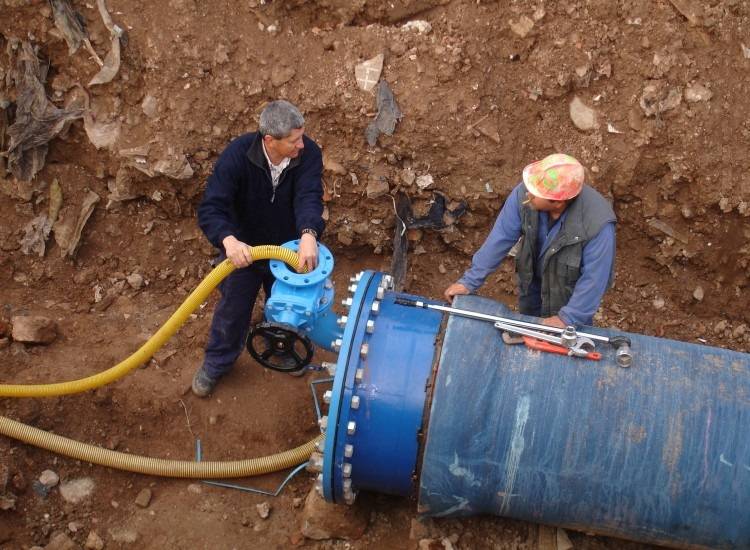

Примерно так выглядит узел подключения насоса опрессовки к водопроводной системе на металлопластиковых трубах. На входе установлен один из двух контрольных манометров, по которому определяется герметичность схемы

Как правило, испытательный процесс осуществляется гидравлическим способом. Но не исключается возможность производства испытаний пневматическим методом.

Заключение

: Опрессовка теплотрассы — разбираем главное

Введение. наверх

Цель этой статьи — описать процедуры испытания давлением (опрессовки) смонтированных труб и соединений системы отопления и водоснабжения для проверки качества выполненных работ.

Описываются общие принципы гидростатического (опрессовка водой) и манометрического (опрессовка воздухом) метода.

Рассматриваются конкретные рекомендации ведущих производителей полимерных трубопроводов, которые часто используются при монтаже отопления и водоснабжения в частных домах: Uponor, Rehau, Herz, Kan. Изложены местные нормы и правила, касающиеся испытания давлением.

Что такое опрессовка трубопроводов и соединений. наверх

После монтажа трубопроводов и соединений элементов систем отопления и водоснабжения необходимо провести проверку качества монтажных работ и убедиться в отсутствии повреждений или некачественно смонтированных элементов.

Обязательно такие испытания проводятся до и непосредственно во время замоноличивания элементов инженерных систем в строительные конструкции здания (заливка стяжек пола, заштукатуривание штроб, зашивка ниш и т.п.).

Эта процедура позволяет своевременно заметить и устранить случайные повреждения, снизить вероятность проявления т.н. «человеческого фактора».

Случайно вкрученный в проложенную в стене трубу саморез или острый гвоздь на обуви при заливке труб теплого пола, поврежденная при транспортировке или монтаже труба — могут остаться (и часто остаются) незамеченными, если опрессовка не проводилась. При вводе в эксплуатацию эти повреждения все же дают о себе знать и требуют дорогостоящего ремонта в т.ч.

и по восстановлению чистовой отделки помещений (замена плитки, штукатурка, шпаклевка, окраска, поклейка обоев и т.п.).

Опрессовка труб может осуществляться как водой (рабочей средой — что является предпочтительным), так и в некоторых случаях воздухом. Проверка трубопроводов при помощи воздуха проводится чаще всего тогда, когда температура окружающего воздуха опускается ниже +5°С и есть риск замерзания труб с водой.

Методики проведения испытаний систем отопления и водоснабжения водой (гидростатические испытания) и воздухом (манометрические испытания) несколько отличаются (см. дальше).

Величина испытательного давления должно выбираться исходя из испытательной среды (вода или воздух), значения рабочего давления системы трубопроводов, рекомендаций производителей труб и местных норм и правил.

Заключение

Думается, мы полностью ответили на вопрос о том, что такое опрессовка труб и зачем она нужна. Выбор конкретного инструмента остается за вами. Удачи!

1.Правила технической эксплуатации тепловых энергоустановок.

Разработано и утверждено Министерством Топлива и Энергетики Российской Федерации. № 115 от 24.03.2003г.

п. 9.2 Системы отопления, вентиляции, кондиционирования, горячего водоснабжения.

Гидравлические испытания оборудования тепловых пунктов и систем отопления следует производить раздельно.Тепловые пункты и системы отопления должны испытываться не реже одного раза в год, пробным давлением равным 1,25 рабочего давления на вводе теплосети, но не менее 0.2 Мпа (2 кгс/см2).

9.2.11 Для защиты от внутренней коррозии системы отопления должны быть постоянно заполнены деаэрированной, химически очищенной водой.

9.2.12 Испытания на прочность и плотность оборудования систем проводятся ежегодно после окончания отопительного сезона для выявления дефектов, а также перед началом отопительного периода после окончания ремонта.

п.9.2.13 испытания на прочность и плотность водяных систем отопления проводятся пробным давлением, но не ниже:

— Элеваторного узла, водоподогреватели систем отопления, горячего водоснабжения- 1МПа (10кгс/см2 или 10Ати.)

— Системы отопления с чугунными отопительными приборами, стальными штампованными радиаторами — следует принимать 0,6 Мпа (6 кгс/см2 или 6Ати)

— системы панельного и конвекторного отопления — 1,0 Мпа (10 кгс/см2 или 10Ати).

— Для калориферов систем отопления и вентиляции – в зависимости от рабочего давления, устанавливаемого техническими условиями завода — изготовителя.

-Минимальная величина пробного давления при гидравлическом испытании должна составлять 1,25 рабочего давления, но не менее 0,2 Мпа (2 кгс/см2 или 2Ати).Испытания трубопроводов проводится в следующем порядке следует выполнять с соблюдением следующих основных требований:

  • испытательное давление должно быть обеспечено в верхней точке (отметке) трубопроводов; температура воды при испытаниях должна быть не выше 45°С, полностью удаляется воздух через воздухоспускные устройства в верхних точках;
  • давление доводится до рабочего и поддерживается в течении времени, необходимого для осмотра всех сварных и фланцевых соединений, арматуры, оборудования, приборов, но не менее 10 минут;
  • если в течение 10 мин не выявлены какие-либо дефекты, давление доводится до пробного.

Давление должно быть выдержано в течение 15 минут и затем снижено до рабочего. Падение давления фиксируется по контрольному манометру.

Системы считаются выдержавшими испытания, если во время их проведения:

— не обнаружены «потения» сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего  оборудования.

— при испытаниях на прочность и плотность водяных и паровых систем теплоснабжения в течении 5 мин падения не превышает 0,02 Мпа (0,2 кгс/см2 или 0,2Ати).

— при испытаниях на прочность и плотность систем панельного отопления в течении 15 мин падения не превышает 0,01 Мпа (0,1 кгс/см2 или 0,6Ати).

— при испытаниях на прочность и плотность систем горячего водоснабжения в течении 10 мин падения не превышает 0,05 Мпа (0,5 кгс/см2 или 0,5Ати).

— при испытаниях на прочность и плотность систем пластмассовых трубопроводов в течении 30 мин падения не превышает 0,06 Мпа (0,6 кгс/см2 или 0,6Ати).

Результаты проверки оформляются Актом проведения испытаний на прочность и плотность.

Если результаты испытаний на прочность и плотность не отвечают указанным условиям, необходимо выявить и устранить утечки, после чего провести повторные испытания системы.

При испытаниях применяют пружинные манометры класса точности не ниже 1,5 с диаметром не менее 160мм, с ценой деления 0,01 Мпа (0,1 кгс/см2 или 0,1Ати).

2. СНиП 3.05.01-85 «Внутренние санитарно- технические системы»

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2 (2Ати)) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

3. СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»

4.4.8 Гидравлические испытания водяных систем отопления должны производиться при положительной температуре в помещениях здания.

Чтобы ввести отопление в эксплуатацию, необходимо обязательно выполнить промывку и опрессовку системы. После завершения данной процедуры заполняется акт, подтверждающий, что монтаж отопительной сети сделан правильно. Работники уполномоченные выполнять данную работу обязаны заполнить все надлежащие нормативные акты.

Опрессовка труб: как она выполняется и для чего нужна

Как нетрудно догадаться по названию статьи, ее темой станет опрессовка труб — что такое опрессовка, зачем она выполняется и какие для нее нужны инструменты.

Что такое опрессовка?

Применительно к трубам — так называется повышение давления на изолированном участке трубопровода с целью выявления в нем утечек и потенциально слабых мест. В частности, серьезно поврежденных коррозией участков стальных труб.

В каких случаях нужна опрессовка?

При сдаче в эксплуатацию систем водоснабжения и отопления. Стальные трубы соединяются резьбами и сваркой, металлопластиковые и полиэтиленовые — фитингами, полипропиленовые — низкотемпературной пайкой. Любое соединение — это потенциальное место утечки.

Чтобы выявить все проблемные зоны — в проверяемой инженерной системе создается гидравлическое давление, превышающее максимальное рабочее для данной системы.

Логика проста: если трубы выдержали в течение нескольких часов давление в 16 атмосфер — значит, давление в 8 атмосфер они смогут выдерживать длительное время.

После проведения ремонтных работ. Если менялись стояки отопления — логично испытать их повышенным давлением.

Выявить все слабые места новой инженерной системы лучше в межсезонье, когда ее остановка не вызовет кучу жалоб от жильцов на холодные радиаторы и, что еще хуже, перемерзание участков трубопровода.

Ситуация не надуманная: на Дальнем Востоке и в Якутии морозы зимой доходят до 40, а местами и 60 градусов ниже нуля. В таких условиях при остановке циркуляции в системе труб для отопления уже через час в подводках к подъездным отопительным приборам образуются ледяные пробки. Теплоизоляция труб лишь незначительно замедляет этот процесс.

Наконец, периодическая опрессовка систем водоснабжения и отопления применяется для того, чтобы выявить назревающие проблемы. В частности, степень износа стальной трубы — ведь она подвержена коррозии.

С частным случаем такой опрессовки мы сталкиваемся каждую весну, когда проводятся испытания теплотрасс на плотность и весь город пару дней сидит без горячей воды.

Особый случай

При опрессовке скважин на воду преследуются иные цели. Там нужно убедиться не в отсутствии утечек из трубы, а сделать невозможным поступление воды в трубу.

Причина проста: водозабор ведется с нижних горизонтов, на верхних же могут оказаться загрязненные бытовыми стоками из выгребных ям и септиков грунтовые воды.

Как это делается?

После того, как стало понятным, что нужно сделать — методы делаются очевидными.

При опрессовке последовательно выполняются следующие операции:

  1. Участок трубопровода герметично отсекается от прочих инженерных систем. Выбор метода индивидуален для каждого случая.Перекрываются задвижки в элеваторном узле, кольцо отопительной системы отсекается вентилями. В случае канализации используются пневматические резиновые заглушки.
  1. К тестируемому трубопроводу подключается насос для опрессовки труб. Это устройство может быть ручным, электрическим или иметь собственный двигатель внутреннего сгорания. Выбор конкретного устройства зависит от необходимого давления и от объема трубопровода.

Так, для опрессовки системы отопления частного дома может быть использован простейший ручной насос с производительностью 3 литра в минуту; для опрессовки же теплотрасс с их объемами применяются те же насосы, которые обеспечивают циркуляцию в них.

Важно: гидравлические испытания проводятся только холодной водой. Это связано просто-напросто с безопасностью работ

Там, где утечки абсолютно недопустимы — может проводиться опрессовка воздухом: однако в этом случае отслеживать падение давления в трубе при утечках приходится в течение долгого времени. Воздух, в отличие от воды, сжимаем.

  1. В подвергающийся испытаниям трубопровод нагнетается вода под давлением, превышающим расчетное рабочее. Для систем из труб отопления и водоснабжения это, как правило, 6-8 кгс/см2. Для теплотрасс и магистральных водопроводов 10-12 кгс/см2. Канализация из чугуна проверяется избыточным давлением не больше 2 атмосфер, пластиковая — не больше 1,6.

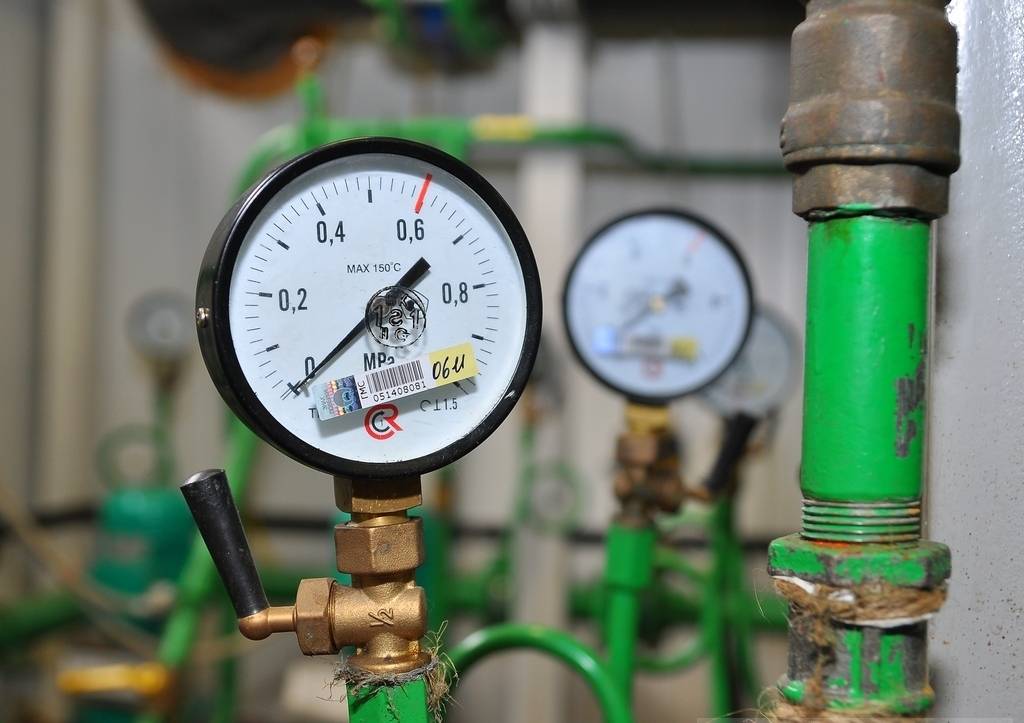

Наличие утечек легко отследить по падению давления: даже самый дешевый опрессовщик труб снабжается манометром.

Там, где это возможно, лучше проверить отсутствие утечек и визуально. При наличии утечек после их устранения проводится повторная опрессовка.

Думается, мы полностью ответили на вопрос о том, что такое опрессовка труб и зачем она нужна. Выбрать конкретный инструмент помогут наши менеджеры. Удачи!

Источник

МОНТАЖ И ПУСКОВАЯ НАЛАДКА СИСТЕМ ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ

Правила и контроль выполнения работ

Издание официальное

Москва Стандартииформ 2020

Предисловие

  • 1 РАЗРАБОТАН Союзом «ИСЗС-Монтаж». Техническим комитетом по стандартизации ТК 400 «Производство работ в строительстве, типовые технологические, организационные процессы»

  • 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 400 «Производство работ в строительстве, типовые технологические и организационные процессы»

  • 3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2020 г. № 955-ст

  • 4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. Ns 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также е информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стзндартинформ, оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

5 Подготовительные и монтажные работы

5.1 Входной контроль

5.2 Подготовительные работы и монтаж трубопроводов из стальных труб

5.3 Подготовительные работы и монтаж трубопроводов из гибких подводок

5.4 Подготовительные работы и монтаж полимерных и металлопластиковых трубопроводов

5.5 Подготовительные работы к установке санитарно-технического оборудования.

узлов и деталей трубопроводов

5.6 Требования к монтажно-сборочным работам систем горячего и холодного водоснабжения

5.7 Правила выполнения монтажа систем горячего и холодного водоснабжения

6 Пусконаладочные работы

6.1 Общие требования к выполнению пусконаладочных работ

6.2 Подготовительные работы

6.3 Испытания узлов систем горячего и холодного водоснабжения

6.4 Индивидуальные испытания оборудования систем горячего и холодного водоснабжения

6.5 Испытания систем горячего и холодного водоснабжения

7 Пуск и комплексная наладка систем горячего и холодного водоснабжения

Приложение А (справочное) Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений

Приложение Б (обязательное) Форма акта освидетельствования скрытых работ

Приложение 8 (обязательное) Форма акта гидростатического или манометрического испытания на герметичность

Приложение Г (рекомендуемое) Форма акта индивидуального испытания оборудования

Приложение Д (рекомендуемое) Форма акта приемки систем горячего и холодного водоснабжения

Приложение Е (форма) (обязательное) Технологические операции, подлежащие контролю при выполнении работ по монтажу систем горячего и холодного водоснабжения

Библиография

ж W

ж

Тестирование полипропиленовых труб

Как рекомендовано нормативами, стандартное испытательное давление следует устанавливать в 1,5 раза выше номинального значения для компонентов, составляющих тестируемый участок. Если на участке включены механические фитинги, испытательное давление ограничивается значением — 20 бар.

Стандартное испытательное давление следует подводить к самому низкому уровню тестируемого трубопровода. Изначально трубопровод не должен подвергаться нагрузкам при заполнении, так как это может повлиять на результат испытания. Полиэтиленовые трубопроводы недопустимо подвергать испытанию, если температура стенки трубы меньше + 30°C.

Перед испытанием пластикового трубопровода необходимо убедиться, что насос имеет достаточную емкость для подъёма давления к испытательному уровню за время 10-20 минут. Этот момент обусловлен тем, что общее время испытания неразрывно связано со временем нарастания нагрузки.

Для обеспечения точного анализа данных испытаний под давлением следует использовать преобразователи с каротажным устройством и дисплеем.

Понятие об опрессовке труб

Под опрессовкой понимают проверку готовности объекта к эксплуатации путем подачи повышенного давления. В качестве объекта такой проверки может выступать трубопроводная система, емкость, агрегат или машина, отдельный механизм. Говоря о повышенном давлении, подразумевают значение, которое в 2-3 раза выше рабочего и приближается к предельно допустимому. Объект, успешно прошедший опрессовку, признается пригодным к работе

Выявленные при проведении проверки места, где обнаружились протечки, ремонтируются.Важно! Величина давления при проведении опрессовки регламентирована нормативными документами для определенных групп объектов

Проведением опрессовки должен заниматься подготовленный специалист. Соответствующие сотрудники промышленных и коммунальных предприятий обязаны проходить аттестацию. По завершении испытаний подписывается акт, в котором указывают дату, величину давления, время выдержки и прочую информацию.

Давление в системе для проведения испытания создается либо штатным насосом, либо специальным опрессовщиком. Проверяют, по обыкновению, водой. Когда ее применение, по каким-либо причинам, недопустимо, проводится опрессовка воздухом труб, что затрудняет обнаружение мест утечек.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

  • если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
  • если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
  • после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
  • особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Чем проводятся опрессовочные работы

Опрессовка системы отопления — обязательная процедура. Если не производить эти работы, то нет никакой гарантии, что трубы герметичны и не пропускают воду.

Работы по опрессовке системы проводятся всегда:

  • перед пуском системы;
  • после завершения монтажа системы или ремонта.

Испытания отопительных систем обязательны для подтверждения их прочности и герметичности. Это процесс гидроиспытания путем подачи высокого давления в контур отопительной системы для поддержания его в течение 30 минут. Чтобы выполнить эту задачу потребуется пресс для опрессовки системы отопления или, по-другому — насос для опрессовки систем отопления домов и производственных помещений.

Насосы классифицируются по двум видам:

  1. Ручной (механический). Энергонезависим, но работает медленно. Поэтому насос для опрессовки системы отопления ручной применяется для сравнительно небольших контуров систем отопления;
  2. Электрический насос на напряжение сети 220 в. Этот насос способен быстро создать более высокое давление, чем ручной насос.

Ручные насосы серии ГН

Ручные насосы отличаются простотой конструкции и неприхотливостью. Приводятся в действие мускульной энергией человека и требуют визуального контроля величины давления по манометру. Ведь купить ручной насос для опрессовки системы отопления цена которого, в зависимости от модели, от 8 до 20 тысяч рублей, нетрудно.

Насосы серии ГН представлены следующими видами:

  • одноступенчатый — насос ГН-60;
  • двухступенчатые — насосы ГН200М, ГН500.

Двухступенчатые насосы способны создавать давления до 500 атмосфер. Их применяют не только как насос для опрессовки отопления, но и для гидравлических испытаний многих машин, котлов, трубопроводов и механизмов.

Технические характеристики:

  1. напор (создаваемое давление) от 60 до 500 атмосфер;
  2. подача (л/мин) от 0,24 до 60;
  3. вес от 13,6 кг- 21 кг;
  4. используемая жидкость — вода;
  5. страна производитель — Россия.

Гидравлические испытания с применением ручных насосов типа ГН проходят в три этапа:

предварительное заполнение испытываемого контура; после заполнения системы создание в ней высокого давления жидкости ручным насосом-опрессовщиком; контроль (по манометру) стабильности высокого давления

Внимание! Запрещено использовать загрязненные жидкости

Опрессовочные насосы типа НА

Основное назначение насосов модельного ряда НА — гидроиспытания контуров отопления, трубопроводов, котлов. В отличие от серии ГП насосы серии НА работают с водой, антифризом и гидравлическим маслом. Такой ручной пресс для опрессовки системы отопления применяется для испытаний контура отопления домов и предприятий. Следует заметить, что эта серия является аналогом отечественных насосов НИР. Серия НА представлена шестью моделями (НА — 25, 40, 60, 100,160, 250), цифры означают максимальное давление (атм.), которое опрессовщик ручной систем отопления этой серии может создать.

Габаритные размеры всех моделей серии одинаковы, но у них разная подача — от 13 см3/дв. ход и до 10 см3/дв. ход, у моделей начиная с модели НА — 100. Недорогой насос для опрессовки системы отопления купить, в зависимости от модели, можно за 6600 рублей (НА-25) и до 9400 рублей за модель НА — 250. Насосы серии НА производятся фирмой АМПИКА (Китай).

Электрические насосы для опрессовки контуров систем отопления

Если система отопления имеет значительную протяженность, то ручным насосом заполнить водой большую систему сложно, поэтому нужно применить электрический насос для заполнения отопительной системы теплоносителем. В подобных случаях применяют опрессовочные насосы модельного ряда ЕНА, МНА. Они успешно применяются при гидравлических испытаниях труб, емкостей и систем отопления.

Большим плюсом этих насосов считается функция самовсасывания. Кроме того у них имеется дополнительная опция — использования насоса для мойки. Также отметим, что насосы серий МНА-35 и ЕНА-50 — полные аналоги насосов «Сатурн». Электрический пресс для опрессовки систем отопления купить можно за цену от 16400 и до 19400 рублей.

Характеристики насосов серий МНА, ЕНА:

  1. напор (давление в атмосферах) — 60;
  2. подача (л/мин) — 2,9;
  3. вес (кг) — 14;
  4. страна производитель — Китай (АМПИКА).

Перекачиваемые жидкости: антифриз, вода и гидравлическое масло.
