Кромочные фрезы по дереву
Разнообразие кромочных фрез
Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:
- Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
- Калевочными имеется возможность округлить на четверть окружности край детали.
- Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
- Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
- Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
- Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.
Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.
Виды фрез для ручного фрезера по дереву: подбираем необходимые насадки для определённых операций
Здесь можно выделить 5 основных видов, некоторые из которых, в свою очередь, делятся на подвиды. Рассмотрим их подробно.
Пазовые фрезы: их подвиды и области применения
Уже по названию вида становится понятно, что используют такие насадки для выборки пазов, при помощи которых впоследствии детали будут соединяться или в паз будет вставляться Т-образная резиновая кромка. Паз может быть любой ширины, расстояние от поверхности регулируется вылетом платформы фрезера.
Прямая пазовая фреза по дереву
Такая насадка ещё называется пальчиковой. Она имеет вид простого прямого цилиндра и используется для выборки прямоугольных пазов с чистым прямым дном. Часто используется для установки замков или петель. При подобной работе используют специальный шаблон для фрезера, который позволяет не ошибиться с размерами.
Прямая пазовая насадка – самая простая из представленных
Пазовая галтельная, V-образная, фасонная фреза
Простая галтельная фреза выполняет паз со скруглённым дном, напоминающим букву «U». Применяется для декоративных целей. Галтельная V-образная насадка с ней схожа, однако дно паза будет выполнено не полукругом, а клином.
Что касается фасонных фрез, то это изделия разнообразной фигурной формы, которые используются не столько для выборки пазов, сколько для обработки фаски кромок. Такие насадки придают срезу фаски необычный вид – подобное можно увидеть на дверцах кухонных гарнитуров или другой мебели.
Галтельная фреза и…
Ближайшая к ней по назначению V-образная
Фрезы по дереву «ласточкин хвост» и конструкционные Т-образные насадки для фрезера
На обработанном подобными фрезами торце доски получается паз трапециевидной формы с более широкой гранью внизу и заужением к краю («ласточкин хвост») или в форме перевёрнутой буквы «Т». Чаще всего такие фрезы используются для сращивания древесины. Соединённые таким образом детали невозможно просто развести в разные стороны. Как при сборке, так и при разборке необходимо задвигать один элемент в другой по всей длине.
Концевые фрезы по дереву и их особенности
Концевые насадные фрезы по дереву могут быть профильными, конусными и сферическими. Их используют для обработки торцевых частей детали, формирования пазов, имеющих сложную конфигурацию, а также для украшения поверхностей разнообразным орнаментом. Также подобные фрезы по дереву называют торцевыми. Конусные (борфрезы) применяются для создания отверстий определённой формы.
Кромочные насадки и их разновидности
Кромочные фрезы чаще всего оборудуются подшипником на конце, что позволяет плавно вести работающий фрезер по кромке изделия, снимая фигурно фаску. Попробуем разобраться, какими бывают фрезы кромочного вида и какие конкретно операции они могут выполнять.
Кромочные насадки прямого, фальцевого и конусного подвида
Фальцевая насадка применяется при выборке четверти либо прямоугольного паза. Подшипник позволяет выполнить операцию как на прямом, так и на криволинейном участке. Глубину выборки можно изменить, установив подшипник другого диаметра. Сюда же можно отнести и дисковую фрезу по дереву, выполняющую тонкую выборку паза.
Кромочные фальцевые фрезы довольно востребованы среди мастеров столярного дела:
Прямые насадки этого вида применяют для чистовой обработки кромки, придания углам идеального показателя в 90°. Конусные кромочные фрезы предназначены для снятия фаски изделия.
Галтельные, фигурные, полустержневые и калёвочные кромочные фрезы
Подобные насадки позволяют выполнить следующие операции:
- скругление рёбер деталей;
- получение кромок с фальцем;
- выполнение полустержневых выступов;
- получение кромок с губкой;
- выполнение декоративной обработки, к примеру, на оконных рамах.
Комбинированная фреза: что она собой представляет
Такие насадки имеют одновременно шиповую и пазовую оснастку, что позволяет выполнять операции по сращиванию древесины без замены режущего инструмента.

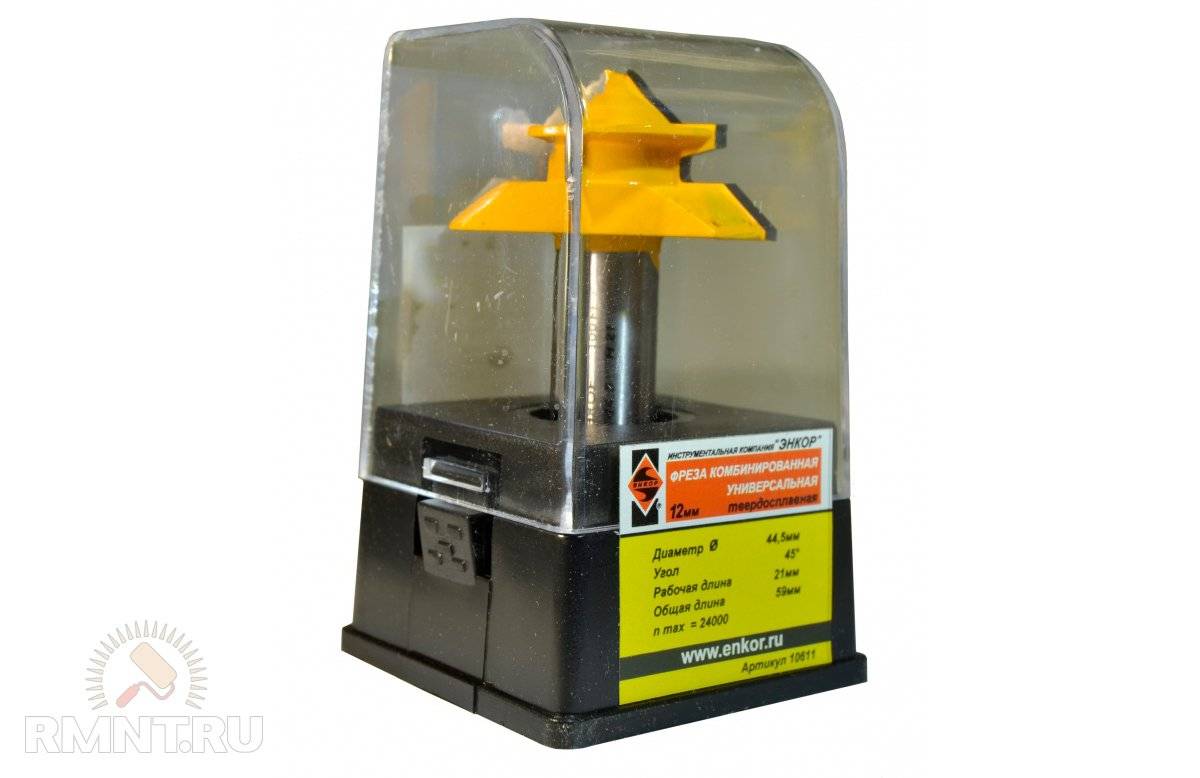

Так может выглядеть комбинированная насадка и результат её работы
Фигирейная фреза: какие операции выполняются с её помощью
Эти режущие инструменты предназначены для изготовления филёнчатых дверей. Благодаря своим конструктивным особенностям они используются как на прямых, так и на фигурных участках, однако, для простого бытового фрезера работа с ними станет непосильной задачей. Здесь требуется агрегат мощностью не менее 1500 Вт. Более слабый просто не осилит подобную работу.
Разобравшись какие бывают фрезы, можно переходить к их выбору.

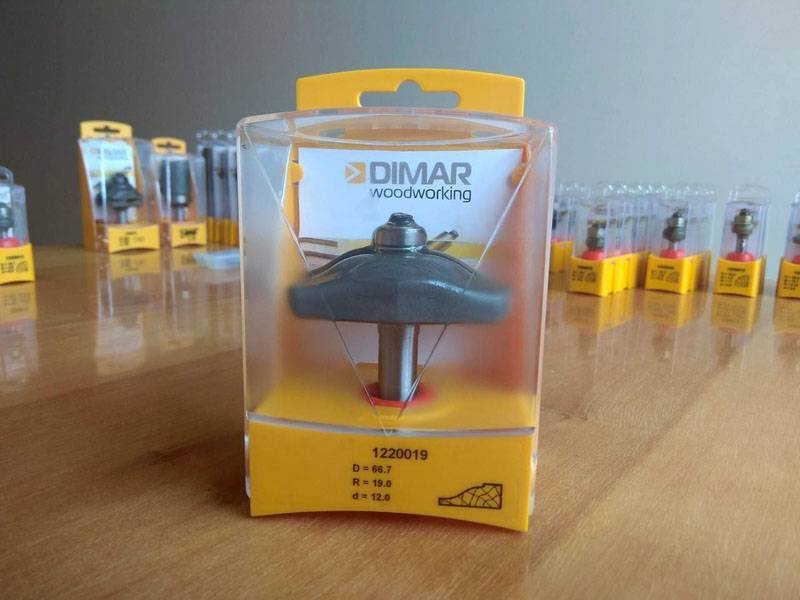

С фигирейной фрезой маломощный фрезер справиться не в силах
Что это такое?
С точки зрения конструкции, фрезерный станок чрезвычайно прост.
Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.
При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.
Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.
Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:
- древесина разных видов;
- ДСП, ламинированная или обычная;
- МДФ, ДВП, фанера;
- алюминий;
- мягкие виды пластмассы.
Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:
- обработка кромок;
- изготовление пазов или гребней;
- создание декоративных элементов, рельефного орнамента;
- копирование деталей различной формы и конфигурации;
- изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.
Фрезы для создания столярных соединений
Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

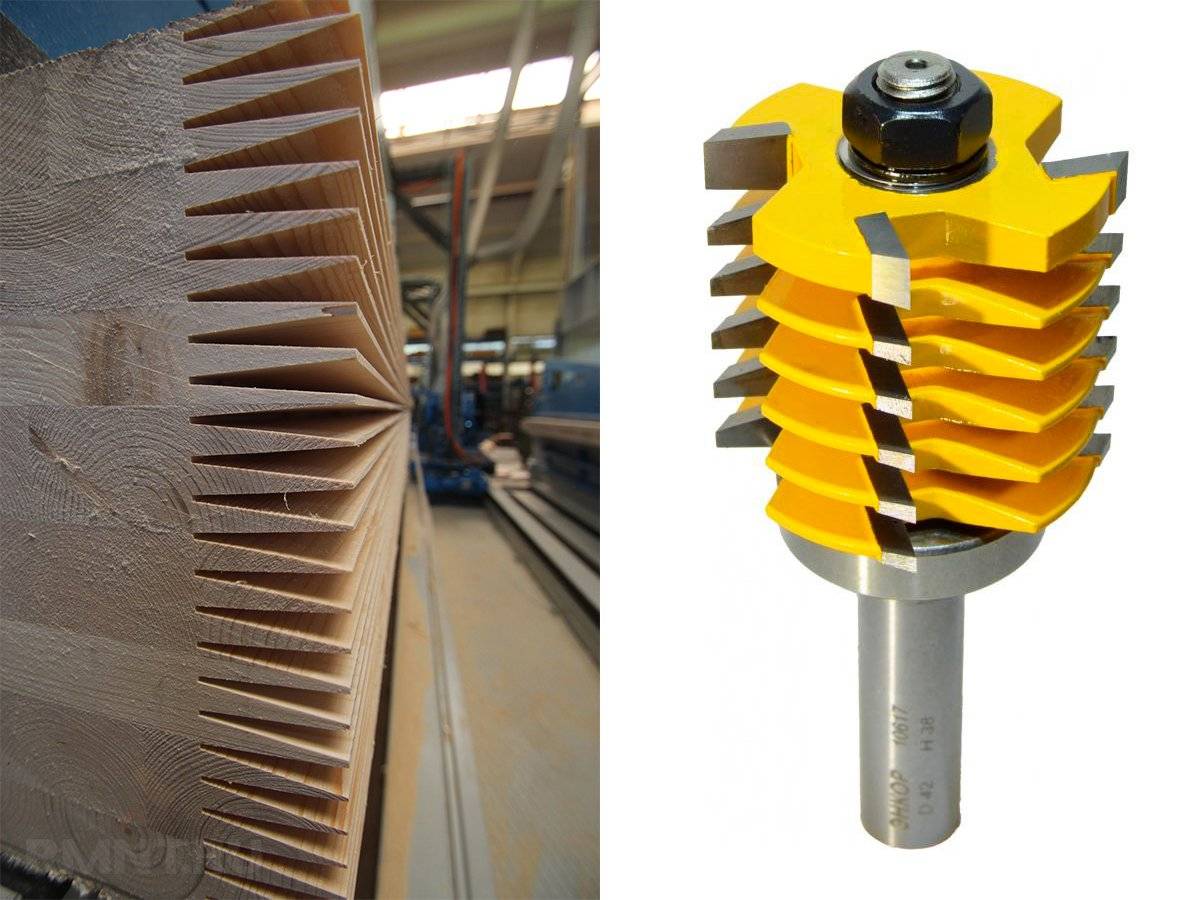

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.
Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.
Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею
Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя
Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.
Как ухаживать за фрезами и что следует знать
Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.
Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.
Мнение эксперта
Кузнецов Василий Степанович
Советы опытных владельцев единодушны — специального ухода за режущим инструментом такого типа не требуется, надо лишь обеспечить условия для хранения.
Приходилось ли вам работать ручным фрезером по дереву?
Постоянно!Не довелось
В заключение следует отметить:
Для того, чтобы использовать наиболее качественный и надежный инструмент, надо иметь некоторый опыт обращения с продукцией разных фирм. Нередко самые дорогие модели уступают по качеству более дешевым образцам. При этом, для ответственных и чистых работ надо применять изделия ведущих производителей, которые демонстрируют наибольшую эффективность и отсутствие изъянов поверхности.
- УШМ с регулировкой оборотов и плавным пуском. Рейтинг моделей
- Электролобзик: как выбрать, характеристики, рейтинг моделей
- Аккумуляторные шуруповерты: рейтинг моделей, советы по выбору
- Сучкорезы для обрезки деревьев. Разновидности и рейтинг лучших моделей
Классификация концевых фрез
Специальной расширенной классификации для концевых фрезеров не существует, поэтому они классифицируются по общим для фрезерного инструмента перечням с добавлением характерных для них признаков. Ниже приведены основные разделы классификации, применяемой для различных видов концевых фрез по металлу:
По производственному назначению
В данном разделе основным признаком является вид и форма обрабатываемой поверхности. На основании этого выделяют следующие виды этого инструмента:
- общего применения;
- с торцевой режущей частью;
- для шпоночных пазов (в т.ч. для пазов сегментных шпонок);
- для фигурных пазов;
- для фигурных плоских профилей;
- копирные.
По конструктивному признаку
ГОСТ обязывает производителей выпускать концевые фрезы двух типов длин: нормальной и длинной и определяет соотношение размеров хвостовика и режущей части. Но помимо этого на рынке присутствуют фрезы концевые как удлиненные, так и очень короткого размера (народное название — «пальчиковые»). Кроме типов и соотношений длин ГОСТом определяются виды хвостовиков (различные типы конических и цилиндрических), а также размерные ряды диаметров. Чаще всего в промышленном производстве применяется фреза концевая с коническим хвостовиком.
Государственные стандарты определяют только общие требования к фрезерному инструменту. Вместе тем мировые производители предлагают различные новаторские конструкции. Их примером могут служить концевые модульные фрезы, в которых режущая часть крепится к хвостовику с помощью высокоточного винтового соединения. Другая интересная разработка — концевая шестизубая обгонная фреза с верхними и нижними подшипниками для чистовой обработки пазов по шаблону.
По форме режущих поверхностей
Для формирования специфических профилей поверхностей обрабатываемых изделий в дополнение к инструменту общего назначения была создана большая группа фасонных концевых фрез. Среди них основными являются радиусные и фигурные пазовые фрезерные инструменты, а также фрезеры для 2D и 3D обработки. Основные виды концевых фрезеров, классифицированные по форме режущих поверхностей — это:
- цилиндрическая;
- торцевая;
- шпоночная;
- фреза концевая радиусная;
- фреза радиусная вогнутая;
- Т-образная фреза;
- фреза для паза «ласточкин хвост»;
- угловая концевая фреза;
- концевые конические и цилиндрические фрезы с прямым и закругленным концом.
По количеству режущих кромок и направлению вращения
Процесс заглубления в металл режущей кромки и снятия ею одного слоя припуска называется «заходом». Чем больше режущих поверхностей у фрезера, тем больше заходов он совершает за один оборот. Концевой фрезерный инструмент с одной режущей поверхностью является однозаходным. Если поверхностей больше одной, то инструмент многозаходный (одно-, двухзаходные фрезы и т.д.).
Кроме этого существует обширная классификация концевых фрезеров, основанная на геометрии и формах режущих поверхностей, зубов и кромок.
Фреза из сверла своими руками
В этом видеоуроке показано, как сделать фрезу из сверла, анализируются отличия двух инструментов, достоинства и недостатки каждого из них.
Результат повторяемости этого метода своими руками очень хороший, но от полученного изделия не ждите каких-то сверхъестественных способностей, все же твердосплавная спиральная фреза гораздо лучше. Хотя с другой стороны сверло стоит 20 руб.
Фреза восьмерка около полутора тысяч. Поэтому решать вам. Дело мастера показать, как это сделать проще. В этом китайском магазине вещи для мастеров.
Начать нужно с маркера. Прежде всего будем точить две одинаковые спирали, и чтобы не ошибиться, нужно одна спираль пометить маркером. Нужно понять, какие действия надо произвести и какой результат нужен. Рассмотрим, какое сечение в срезе.
Они делаются из цилиндра, одинаковые у них выемки, которые обеспечивает наличие режущей кромки. У сверла возле нее полочка. Это цилиндрическая часть, которая присутствует у любого такого инструмента. Дальше идет ступенька и цилиндрическая часть.
Для чего нужна затыловка?
Воздушные потоки, которые проходят, лучше охлаждают фрезу. Если мы возьмем цилиндрическое отверстие, в котором происходит вращение, то здесь происходит движение воздуха, рабочая поверхность лучше охлаждается.
Во-вторых режущая кромка. Здесь резанию не препятствует ничего, у нас только одна точка касания. Вихревые потоки способствуют удалению стружки. Электроника для самоделок в китайском магазине.
Если мы берем сверло и стачиваем вдоль по спирали, за один проход мы снимаем слои, пока не дойдем до нужного профиля. Мелкими полосками мы снимаем и делаем затыловку. Она должна быть обязательно на одной грани и на другой.
Рассмотрим станок. Он бытовой, но подходит очень хорошо для заточки фрез. Здесь сверло приходится держать под определенным углом и в данном случае ему ничего не мешает. В других станках эта щека отстоит дальше от камня, там совсем полого расположить к камню не получается.
Если приложим сверло, положим его так, чтобы оно касалась двумя точками на это ребро. Мы можем видеть, в какой точке нарезки происходит касание камня.
Если меняем угол на более пологий, то точка касания смещается к режущей кромке. Не следует сразу приближаться к ней. Нужно как можно полого задать положение сверла. Так же в зависимости от наклона.
При горизонтальном расположении происходит затыловка задней части.
Затачивать будем следующим образом. Будем прижимать сверло пальцем и протаскивать, прижимать и протаскивать. Но поскольку кромка затачивается, а пальцем прижимаем, она режет палец. Намотайте пластырь или изоленту, что защитит пальцы.
Для чего одна канавка черная, одна белая? Сначала протачиваем белую канавку, потом под тем же углом черную. Это обеспечит равномерное снятие граней. Потом задаем угол, опять протачиваем белую канавку. Дальше – черную.
При вращении сверла, на сколько хватает длины пальцев, не следует стремиться к тому, чтобы заточить все режущую кромку. Все равно рабочей длиной работать не сможете. Кроме того, оно ослабнет и получившаяся фреза будет очень мягкая, она будет петь, вибрировать. При этом она из-за дребезга начинает выхватывать материал. Продолжение на видео канала с 8 минуты.
Фрезы комбинированные
Изделие представляется собой конструкцию из нескольких видов фрез, собранных на одном хвостовике. При этом можно менять их положение, с помощью втулок, прокладок увеличивать/уменьшать расстояние между ними. Технология позволяет получать заданные по чертежу профили, сделать нужную форму с учетом габаритов заготовки.
Сборка не занимает много времени, важно правильно по размерам подобрать комплектующие, поскольку изменить расстояние от оси вращения до крайней точки устройства нельзя. Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми
Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми
Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми.
Что такое фрезер?
Фрезер – это инструмент для фрезерования: резания материала вращающейся фрезой, направленной перпендикулярно обрабатываемой поверхности. С помощью фрезерования в материале можно получить прямые и фигурные пазы, отверстия сложной формы; можно профилировать прямые и фигурные кромки. Все перечисленное в полной мере относится и к ручным фрезерам – инструменту, о котором пойдет речь в этой статье.
Конструктивно ручной вертикальный фрезер устроен очень просто – цанговый патрон закреплен прямо на валу электродвигателя, сам электродвигатель помещен в корпус, который может перемещаться вверх-вниз по направляющим штангам, жестко закрепленным на опорной площадке (подошве).
Кроме наиболее распространенного и универсального вертикального ручного фрезера, на рынке представлено также насколько узкоспециализированных видов:
Кромочный фрезер (триммер) – как следует из названия, предназначен для обработки кромок. В сущности, является вертикальным фрезером, оптимизированным для обработки исключительно кромок
Применяется профессиональными мебельщиками, домашнему мастеру лучше обратить внимание на более универсальные вертикальные фрезеры
Ламельный фрезер – еще один узкоспециальный инструмент мебельщиков для выборки овальных пазов под ламели.
Ротационный или плиточный фрезер – а этот инструмент обычно приобретается мастерами-отделочниками для тонкой работы по керамической плитке.
Хотя первоначально ручные фрезеры создавались для работ по дереву, современные фрезеры способны обрабатывать также искусственный камень, пластики и мягкие металлы. Фрезер сложно назвать универсальным инструментом, но многие операции, которые выполняются фрезером, практически невозможно сделать чем-то другим. Все это делает фрезер незаменимым инструментом для любого мастера. Вот краткий перечень возможностей ручного фрезера:
- выборка четверти (открытого паза – «ступеньки» — с края доски)
- фигурное или прямое профилирование кромки (мебельный фасад, крышка стола)
- выполнение пазов, шлицев, фальцев, гнезд (для соединения деталей друг с другом)
- изготовление посадочных мест для дверных замков и петель
- вырезание плоских деталей различной формы
- вырезание отверстий различной формы в плоских деталях
- декоративная резьба и гравировка
Некоторые модели позволяют производить шлифование поверхностей, изготовление парных отверстий, фрезерование керамической плитки. Но, хотя перечень обрабатываемых ручными фрезерами материалов достаточно велик, основным рабочим материалом для фрезеров остается дерево. И, соответственно, основными его пользователями являются столяра, мастера-отделочники и мебельщики.
Размеры
Размеры концевых фрез могут значительно варьироваться. При этом они измеряются как в дюймовой, так и в метрической системах
При выборе, в первую очередь, следует обращать внимание на диаметр. Чаще всего модели имеют диаметр в 10, 15, 20 мм
Общая длина фрезы может составлять от 36 до 50 мм. Но встречаются и удлиненные образцы до 100 мм. Длина режущей части при этом, как правило, не превышает 45 мм.
Чем длиннее будет рабочая часть инструмента, тем меньше будет и его жесткость. Если фрезой с удлиненной рабочей частью работать достаточно долго с большими нагрузками, то это может вызвать изгиб, который приведет к быстрой поломке изделия. Чаще всего выпускаются концевые фрезы с равной стойкостью торцевых и боковых частей.
Техника безопасности
При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.
Правила безопасной работы:
- Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
- Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
- Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
- Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.
Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.
Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы
Именно поэтому так важно обладать полной информацией перед покупкой
Originally posted 2018-03-28 14:59:37.
Критерии выбора режущего инструмента по дереву
При выборе фрез по дереву для ручного агрегата, следует уделить внимание следующим параметрам оснастки
Диаметр и размер хвостовика
Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах. В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оснастки не будет, конечно же, при условии, что диаметр цанги соответствует диаметру хвостовика.
Важно знать, что цанга ручного агрегата – это не кулачковый патрон дрели, в который можно зажимать инструмент разного диаметра. Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика оснастки
Трудности могут возникнуть, если купить оснастку с хвостовиком 1/2ʺ (12,7 мм) и попытаться ее вставить в цангу с диаметром 12 мм. В то же время, хвостовик с диаметром 6 мм без проблем зажмется в цанге на 1,4ʺ (6,35 мм).
Длина хвостовика оснастки также имеет большое значение. Не вся она имеет удлиненные хвостовики, и порой их размеров не хватает, чтобы использовать инструмент, например, при расширении глубоких пазов. Также длинные хвостовики оснастки могут понадобиться при закреплении агрегата под столом. В таком случае принято использовать удлинитель фрезы, который зажимается в цанге агрегата.
Материал лезвий
Это важный критерий при выборе оснастки. Изделие может быть изготовлено из быстрорежущей стали (HSS) или из твердосплавной (HM). Лезвия из быстрорежущей стали без труда справляются с мягкими породами древесины невысокой плотности. Но для обработки твердых пород дерева данные резаки не подойдут. В таком случае их можно заменить оснасткой с твердосплавными лезвиями.
Расположение режущих элементов
Лезвия на инструменте могут располагаться вертикально, то есть параллельно оси хвостовика, либо под определенным углом к ней. Вертикально расположенные лезвия работают по принципу рубанка и в большей мере рубят древесину, чем ее режут. Поэтому, если лезвия немного затупились, они будут оставлять следы на обработанной ими поверхности, которые придется вышлифовывать.
Лезвия, расположенные под углом к оси инструмента, работают намного чище и не образовывают сколов.
Фрезы пазовые
Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.
Пазовые прямые
Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.
Пазовые галтельные
Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» – в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.
Пазовые галтельные V образные
Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (Т образные и ласточкин хвост)
В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.
Пазовые фасонные
Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.
Комментарий специалиста
Роман Телегин, официальный представитель компании BSP (Италия) в России:
Чтобы подобрать фрезу для обработки древесных материалов, нужно прояснить три основных момента: способ крепления на станке, материал режущих зубьев фрезы и ее конструкцию.
По способу крепления фрезы подразделяются на концевые и насадные. Концевые используются во фрезерных станках с ЧПУ, фрезерных станках с верхним расположением шпинделя и ручных фрезерах. Насадные – в четырехсторонних станках и во фрезерных машинах с нижним расположением шпинделя.
При выборе материала режущих зубьев фрезы нужно учитывать следующие факторы:
- Тип обрабатываемого материала. Для обработки цельной древесины можно использовать фрезы со стальными зубьями, для фанеры, ДСП и MDF – инструмент с алмазным напылением. Твердосплавные фрезы, в зависимости от марки применяемого твердого сплава, подходят для обработки всех видов древесины: массива твердых и мягких пород, клееной древесины, фанеры, ДСП и MDF;
- Планируемый объем выпускаемой продукции. Для разовых работ подойдет недорогой инструмент с ограниченным ресурсом использования. Для поточного, серийного производства необходим инструмент повышенной стойкости, с зубьями из твердого сплава улучшенного состава или с алмазным напылением, но с учетом типа обрабатываемого материала.
Конструкцию фрезы (количество зубьев, вид режущих пластин и способ их крепления) также определяют несколько параметров. Форма профиля влияет на количество, вид зубьев и способ их крепления. Не все виды профиля могут быть обработаны фрезами одной и той же конструкции. Количество зубьев зависит от скорости подачи, скорости вращения инструмента и опять же от типа обрабатываемого материала. Качество поверхности выпускаемой продукции также определяет конечную конструкцию фрезы. Будет ли фреза напайной или сборной – зависит от возможности и желания клиента перетачивать инструмент.
Иногда подбор фрезы зависит от срочности поставки. Некоторые позиции доступны только под заказ, выполнение которого приходится ожидать в течение месяца и дольше. Если у клиента нет возможности столько ждать, мы можем изготовить фрезу из других материалов.
Основные характеристики
Фрезы отличаются собственными характеристиками, на которые следует обращать внимание
Диаметр хвостовика
В зависимости от размеров фрезы изготавливаются различные зажимные элементы для хвостовика. В первую очередь следует проверить, в каких единицах измерения указан размер последнего – в дюймах или миллиметрах. При несоответствии единиц измерения хвостовика и зажимного элемента возникнут проблемы, которые приведут к сокращению срока службы фрезера и понизят качество работы.
Длина фрезы и режущей основы
Нормальной длиной фрезы считается 60-210 мм, режущей основы – 15-125 мм. Длинные инструменты отличаются увеличенными параметрами: 105-250 мм и 55-140 мм соответственно. Они применяются в основном для черновой обработки. Короткие фрезы применяются для работы с различными материалами и черновой обработки. Их размеры: 60-205 мм для фрезы, 15-120 мм для режущей части.
Сплав
Вида сплава, применяющего для изготовления инструмента:
- цельный твердый сплав;
- сплав с твердосплавными напайками.
Главной характеристикой цельного твердого сплава является максимальная точность при работе с деревом.
Детали из сплава с твердосплавными напайками оснащаются режущей частью различной формы, благодаря чему увеличивается спектр выполняемых задач. Их нужно реже точить, чем представителей первого варианта, но сам процесс заточки сложнее.
Отвод стружки
Существуют разные виды избавления от отходов:
- Однозаходные с удалением стружки вверх.
- Двухзаходные с удалением стружки вверх.
- Трехзаходные и четырезаходные с удалением стружки вверх.
- С удалением стружки вниз.
- С прямыми ножами.
Первый тип отличается одной кромкой и канавкой. Стружка не плавится и не прилипает к инструменту.
Вторые предназначены для обработки с высокой точностью за счет жесткой конструкции. Срез получается ровным и четким.
Третьи характеризуются большим числом рабочих кромок, что увеличивает скорость работы до максимума.
Четвертые подходят для работы с однослойным материалом. Благодаря особому воздействию на материал сверху, эти фрезы позволяют не использовать стопорные элементы, чтобы изделие оставалось на месте в процессе.
Пятые применяются при работе с многослойными материалами. Хорошо подходят для пробивки пазов.
Для предотвращения быстрого износа фрезы должны использоваться в тех типах работ, для которых предназначены.
Сфера применения
Торцевая фреза – главный инструмент (после привода) в станках вертикального фрезерования, где выполняют преимущественно чистовую обработку плоскостей, пазов и шипов, фасонных плоскостей усложнённого рельефа. Главной областью использования выступают технологические операции на машиностроительных заводах. Так, на этих заводах выполняют растачивание валов и осей, шестерней и т. д.
Обрабатываемые поверхности в данном случае расположены под углом 90 градусов – разрезающие кромки располагаются на торце и на поверхности цилиндра инструмента. Чтобы повысить качество и скорость обточки, мастер оптимальным образом подбирает кожух, обороты двигателя, выставляет нужные для работы сменные комплектующие подходящего назначения, использует смазку и жидкости-теплоносители, снимающие избыток выделяющегося тепла. Резаки по дереву не содержат никаких усиливающих, кромок вроде победитовых наконечников.
Для работ по дереву применяется простая быстрорежущая сталь распространённых марок. Дело в том, что дерево даже таких твёрдых пород, как самшит, легко просверливается и выбирается простыми свёрлами и фрезами.
Советы по выбору фрез
Для того чтобы фреза прослужила вам долго и не изнашивалась в процессе работы, выбирайте инструмент из металла, соответствующего характеру выполняемых им задач. Так, для обработки мягких пород дерева подойдут фрезы из быстрорежущей стали. А для твердой древесины требуются фрезы из твердого сплава. Последние стоят дороже, т.к. большинство из них импортные – в нашей стране эта отрасль производства развита слабо.
Также уточните у производителя, из какого материала произведен припой фрезы. Латунные припои – это самый дешевый и потому самый недолговечный вид. Если вы ищете , рассчитанную на интенсивный режим эксплуатации, следует отдать предпочтение бронзе либо сплаву, содержащему серебро.
Обязательно соотнесите технические характеристики фрезы – такие, как частота вращения, размер – с особенностями используемых на вашем производстве фрезеровочных станков.
А чтобы уберечь себя от внештатных ситуаций, приобретайте фрезы у надежных поставщиков и требуйте продавца предъявить необходимые сертификаты качества.
Материал предоставлен ООО “Инструментально-подшипниковый центр”
