Формы для колодезных колец своими руками

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Купить готовые или сделать самому?

Во-первых, проанализируем стоимость. В среднем готовое кольцо стоит от 1500 руб. до 4500 руб., в зависимости от марки бетона, веса и размеров.

Для изготовления одного кольца диаметром 1,5 м нужно 0,3 куба бетона. Цена на куб цемента – от 2500 руб. до 4500 руб., в зависимости от марки. Себестоимость кольца в среднем получается 750 руб. Экономия налицо.

Во-вторых, проведем анализ трудозатрат. При покупке готовых ЖБИ все усилия будут направлены на поиск добросовестного производителя, у которого можно приобрести качественный продукт. Еще потребуется организовать доставку готовых изделий до участка.

Если принято решение изготавливать железобетонные кольца собственноручно, то возникает необходимость поиска и закупки качественного материала, инструментов и изготовления специальных форм для заливки ЖБИ. По прилагемым усилиям на первое место выходит вариант покупки готовых колец.

Как сделать декоративный колодец из дерева для сада своими руками

Декор колодца на даче своими руками можно осуществить при помощи обычных столярных инструментов. Процесс включает в себя создание основания, а также формирование навеса в виде крыши.

Изготовление колодца

Пошаговая инструкция создания декоративного колодца своими руками предусматривает наличие следующих инструментов:

• столярный угольник;
• мелкозубая пила;
• стамеска;
• напильник;
• фреза;
• крепежные изделия (клей, шурупы).

Декоративный колодец из подручных материалов своими руками создается следующим образом:

1. При помощи угольника на досках размечаются положения вырезов.
2. В отмеченных местах создаются два одинаковых пропила мелкозубой пилой.
3. Стамеска используется для удаления промежутков между спилами.
4. Пазы зачищаются напильником, а округлые формы создаются при помощи фрезы.
5. Собирается корпус, соединяя доски соответствующими пазами.
6. К верхним доскам прикрепляются дополнительные накладки посредством шурупов или на клей.
7. В парапетных досках создаются пазы для закрепления стойки каркаса.

После этого можно устанавливать стойки из прочных досок. Размеры могут различаться, в зависимости от конкретных габаритов.

Совет! Значительно упрочнить сооружение помогают поперечные связывающие элементы, ставящиеся в распор между стойками. Все детали соединяются болтами в углах стенок.

Как сделать крышу декоративного колодца

Опорой для навеса служат две стойки, расположенные одна напротив другой. Также на стойках закрепляется подъемный механизм для ведер с водой, который также называют воротом. В некоторых случаях стойки могут не закрепляться на самой постройке, а вкапываться в землю рядом с конструкцией.

Перед установкой, навес необходимо собрать. В большинстве случаев он представляет собой конструкцию из двух треугольников, соединенных между собой. Их размер зависит от конкретных целей навеса. При установке стоек непосредственно за обшивкой, длина треугольников закономерно будет больше. Главной функцией навеса представляется защита постройки от попадания дождевой воды. По этой причине желательно всегда делать разлет минимум на 20 см больше размеров каркаса.

В качестве основного материала для навеса декоративного колодца для скважины могут выступить:

• оцинкованный профиль;
• металлическая труба;
• деревянный брус.

Навес из бруса собирается с помощью саморезов и заранее выпиленных пазов

Внимание! Для усиления конструкции в местах соединения целесообразно использовать укрепляющие бруски или металлические уголки.

При установке стоек на бетонное кольцо порядок создания навеса может меняться. В данном случае сначала происходит сборка рамы, охватывающей кольцо. Ее часто делают из досок толщиной от 30 мм. Стойки из того же материала закрепляются на раме и укрепляются специальными накладками, которые выполняют усиливающую и декоративную функции. На выбор бруса для рамы влияет вес собранного навеса и планируемая нагрузка.

Крыша крепится на установленные стойки в собранном виде. В некоторых случаях возможна сборка непосредственно на конструкции, однако этот процесс сопряжен с огромным количеством сложностей и далеко не всегда удобен.

Заливка бетонной смеси в форму

Когда все подготовительные работы завершены, приступают к изготовлению колодезного кольца.

Порядок работ:

1. Подготовка основания. На ровную поверхность укладывают лист железа или деревянный щит.
2. Сборка формы. Устанавливают заготовки (одна в другую), тщательно закрепляют части опалубки.
3. Армирование формы. Между внешней и внутренней стенками опалубки опускают армирующий каркас, фиксируя его положения клиньями.
4. Заливка конструкции. Густой бетонный раствор (В/Ц=0,5) укладывают в межкольцевое пространство небольшими слоями (около 100 мм) и уплотняют, используя стальной штырь диаметром 20 мм. Сметанообразный раствор (В/Ц=0,7) сразу заливают в форму до краев, а затем уплотняют смесь штырем.
5. Выравнивание колец. После заполнения всей формы, приступают к разравниванию торца бетонного кольца, докладывая мастерком раствор, где его не хватает. Изделие накрывают полиэтиленом или плотной тканью.
6. Снятие опалубки. К распалубке приступают через 3-4 дня (если бетон был густой), через 5-7 дней (если раствор был жидкий), оставляя кольцо на металлическом листе или деревянном щите.
7. Дозревание бетона. Железобетонное кольцо обматывают упаковочной пленкой, чтобы состав дозревал равномерно в течение 2-3 недель, набирая окончательную прочность.

Рекомендуется смачивать изделие водой через каждые 4-5 дней во время дозревания бетона.

По такой же технологии делают кольца для выгребной ямы. Подробную информацию о классификации и методах изготовления бетонных колец для канализации можно узнать из этой статьи.

Расчеты

Таким образом, я сделал 5 колец, четыре с которых я использовал для канализации. Себестоимость одного кольца в меня получилась около 800 рублей, а рыночная цена – 1200. При этом я сэкономил на доставке 1500 рублей. Для изготовления четырех колец я потратил 3200 рублей + два выходных (работал только до обеда), и мне удалось сэкономить 3100 рублей.

Признаюсь честно, если бы были деньги, купил бы лучше готовые кольца!

Схемы устройства канализации

Основным принципом изготовления резервуара для сточных вод из этого материала, является соблюдение уклона по ходу размещения отдельных секций. Уклон создаётся соединением промежуточными элементами – трубами, его величина должна быть в пределах 1-3 миллиметров на метр протяжённости системы.

При меньшем уклоне может происходить задержка твёрдых составляющих слива. Такой же эффект наблюдается и при большем уклоне – вода стекает быстрее, чем перемещаются загрязнения. Таким образом формируется засор в трубе, который нужно удалять с применением специальных средств.

На приведённой схеме устройства для очистки сточных вод указаны все основные элементы конструкции, назначение которых буде описано ниже.

Производство железобетонной конструкции

С помощью железобетонных изделий обустраивают колодцы разного типа: газопроводные, смотровые, канализационные и водопроводные. Для изготовления колец используют жёсткий бетон. Известно несколько технологий производства жб-кольца для колодца:

• Объёмное вибропрессование. Создание конструкции осуществляется путём объёмного вибропрессования бетонных изделий. Обработка происходит в специальных металлических формах, обладающих функцией немедленной распалубки. Использование вибропресса увеличивает скорость изготовления кольца для колодцев. Вибропрессование значительно экономит площадь для совершения необходимых процессов. Применение такой установки сокращает потребность в содержании большого количества обслуживающего персонала. Для качественного производства понадобится всего 2−3 человека.
• Литьевое создание. Устаревшая технология производства. В этом случае рождение железобетонных конструкций осуществляется с помощью металлической опалубки. Специальная форма, называемая металлопластикой, имеет две цилиндрические поверхности: наружная и внутренняя часть. Между ними укладывается бетонная смесь. Когда бетон хорошенько застынет, металлическая опалубка убирается. Использование литьевой технологии возможно только при наличии больших помещений, так как место понадобится не только для создания изделий, но и для их сушки и последующего хранения. Объёмы производства зависят от количества металлоформ.

https://youtube.com/watch?v=NPLgo_RSpXw

Разновидности изделий

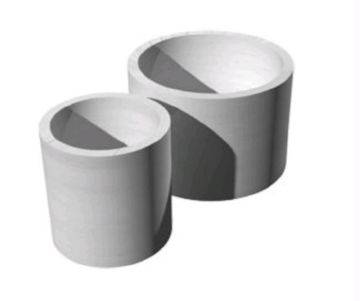

Круглая по форме железобетонная конструкция служит надёжным помощником в момент обустройства инженерных коммуникаций. Кольца условно делятся на несколько основных видов:

• водозаборные;
• коллекторы;
• кольца, предназначенные для установки подземной кабельной электросети;
• канализационные и газопроводные бетонные конструкции.

Также на современном рынке можно встретить такие изделия:

• Кольца с перекрытием.
• Устройство с замком или с днищем.
• Вспомогательные. Делаются под заказ. С нестандартными размерами. Используются в экстренных ситуациях, когда обычные кольца не подходят для образования ствола глубины колодца.
• Стеновые. Применимы для сооружения колодца любого вида. Участвуют в формировании горловины создаваемой конструкции.
• Железобетонные. Активно используют во время монтажа системных коммуникаций. Пригодятся в момент возведения водопроводного, сетевого, газопроводного, дренажного или канализационного колодца.

В современных строительных магазинах доступны бетонные конструкции с разными параметрами. Стандартные, максимальные размеры этого изделия выглядят следующим образом: высота — 100 см, внутренний диаметр составляет около 200 см. Удельный вес не более 300 кг. Максимальная толщина стенок — 120 мм.

Достоинства и недостатки

Готовые конструкции, как и любой существующий строительный материал, имеют свои плюсы и минусы. Следует отметить сильные и слабые стороны жб-колец. Каждое из достоинств улучшает работоспособность колодца. Железобетонные изделия обладают такими положительными качествами:

• Жёсткость. Благодаря жёсткости с кольцом можно работать даже на неустойчивом грунте.
• Наличие богатого и широко размерного ряда.
• Бетон хорошо адаптируется в любой среде, поэтому конструкции имеют длительный срок эксплуатации. Изделия могут без перебоя выполнять свои функции на протяжении 100 лет.
• Ускоряют и облегчают процесс обустройства канализации или водопроводной системы.
• Высокое качество и приемлемая стоимость.
• Высокий уровень герметичности. Швы плотно прилегают друг к другу. Это исключает вероятность попадания грунтовых вод внутрь изделия.

Однако у железобетонных изделий имеются свои недостатки. Так, главными минусами этих небольших конструкций считают:

• Отсутствие мобильности. Перенести создаваемую водопроводную конструкцию практически невозможно.
• Вес и габариты изделия также считают недостатком. Для монтажа железобетонных устройств понадобится специальная техника. Её использование требует дополнительных материальных расходов.

Постройка канализации

Установка бетонных колец для канализации происходит по следующему принципу. Есть два способа.

Первый способ заключается в действиях:

• расчищается место для установки;
• выкапывается яма необходимых размеров;
• при помощи подъемного механизма аккуратно в нее последовательно опускаются кольца, таким образом делается общая емкость канализации;
• с наружной стороны кольца обсыпаются грунтом.

Второй способ не предусматривает использование подъемного механизма, и заключается в следующем:

• расчищается место для установки;
• ставится кольцо в предполагаемое место и изнутри выбирается грунт;
• под своим естественным весом, кольца последовательно опускаются в грунт.

Рассмотрим, как сделать септик из бетонных колец своими силами. В зависимости от численности жителей дома будет зависеть количество используемых колец.

Септик может состоять из одного, двух и трех колодцев, с последовательным переливом жидкости. Каждый из колодцев размещается один возле другого и служит для удержания жидкости определенного состава. В каждом колодце может стоять до 4 колец.

Таким образом:

• По канализационным трубам жидкость поступает в первый колодец. На момент его наполнения, вся ее густота остается на дне, а более жидкая составляющая переливается по трубе в следующий колодец.
• Во втором колодце происходит тот же процесс.
• Третий колодец вбирает в себя фактически одну воду.

Отец отливал кольца для колодца. Методика — почти как Янн написал. Два листа оцинковки, по краю уголки (стягиваются болтами). Опалубка ставилась на плоское основание (лист железа), чтоб не прилипала — слой полиэтилена. Для поддержания правильной окружности внутрь вставлялся круг из дерева (сколачивался деревянный щит, затем опиливался).

1. У Вас случайно нет ли фотографий готовой опалубки?
2. Имеет ли смысл отливать кольца высотой не 1 метр, а к примеру, 0.5 метра, тогда можно будет легче с ними управляться без подъемного оборудования и контроль их положения осуществлять будет проще.
3. Сколько требуется времени для выдержки залитых колец? Как у обычного бетона — месяц?
4. Как лучше располагать арматуру (и какую) в кольце?

Только начните на земле ,сантиметров 10 залейте ,с кольцом из арматуры. Потом куда надо оттащите .Найдите арматуру в бухтах ,её гнуть тогда особо не придётся. Вертикально ставил через 20 см и к ней по мере заливки крепил (привязывал ,приваривал) кольца из более тонкой арматуры. Бетон :- 1 ведро цемент (м500 евро ) два песку,и три ведра щебня . Воды немного . Бетон не должен течь . Трамбовать прутком.

Опалубку можно будет передвигать постепенно вверх и заливать снова, чтобы получилась монолитная конструкция. Ян, а как лучше сделать монолитное дно (ведь у меня будет отстойный резервуар для черных вод)?

Янн:- Вы когда будите резервуар делать не забудте оставить дырки для слива из дома.У меня на метр от грунта .

jek написал : а как лучше сделать монолитное дно

Потом забитонируйте ,с наклоном к центру.(воронкообразной формы).

Примерно так .Разберётесь. У меня метр ,за два раза получался .Лил каждый день, застыть успевает.Смазывать не забудте. Можно лить предворительно выкопав канаву ,а можно подкапывать под кольца.

Янн написал : Потом забитонируйте ,с наклоном к центру.(воронкообразной формы).

А может сначала отлить площадку (уже в вырытой по нужной высоте яме), а на нее — начать монолитить стенки? Так обычно фундаменты делают — если делать по правилам.

P.S. Вот тут может пригодиться отлитая площадка, на которой будут отлиты сразу несколько емкостей. Или стремно будет в плане нагрузок на такую площадку?

А колодец обязательно должен быть круглым? Может проще отлить шесть-восемь плоских плит (или взять готовые) и слепить из них многоугольник?

Еще можно выложить контур из кирпича толщиной 1/4, потом между стенками пихнуть арматуры и налить бетона.

Янн:- Я делал колодец,так что мне площадка была и не к чему. Не всегда ,можно зарыться на нужную глубину ,без крепления стенок .А здесь заливаете и подкапываете ,неопасаясь за обрушение грунта .

Sergey_G. написал : А колодец обязательно должен быть круглым? Может проще отлить шесть-восемь плоских плит (или взять готовые) и слепить из них многоугольник?

Выгребную яму можно просто выложить из кирпича. В один кирпичь ,отштукатурить ,гидроизолировать . С плитами возиться тяжело ,кран нужен . Форма не имеет значения. Объём заполненой ямы ,должен быть равным объёму который может забрать машина. Сделаете 1,5 ,а заплатите за две машины , или пол ямы оставите ,а как раз это и надо было откачать.

Самодельные формы для изготовления бетонных колец

Многие владельцы частных домов довольно успешно изготавливают формы для производства колодезных колец самостоятельно. Поскольку применяется она не часто, то нет смысла тратить довольно большие деньги для приобретения заводского жб. изделия. Если, конечно, вы не собираетесь наладить производство для продажи. А изготовить 3-4 бетонных кольца для колодца или сливной ямы можно и самому. Сделать такую форму можно из подручных материалов.

Что это дает:

• Экономия средств при приобретении готового изделия;
• Не нужно доставлять кольца к месту установки;
• Уверенность в надежности и качестве конечного продукта;
• Можно сдавать опалубку в аренду, и тем самым вернуть потраченные деньги.

Как изготовить опалубку?

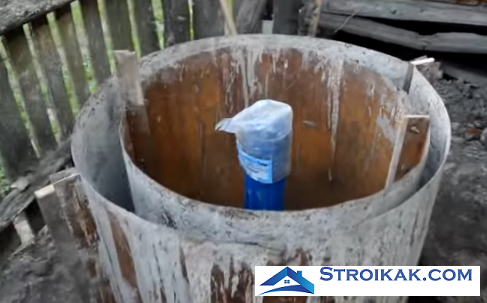

Как и из чего делается опалубка для жб. кольца?  Самый удачный вариант получится из старых бочек или отрезка трубы большого размера. Можно использовать и пластиковые цилиндры. Все подобные изделия имеют геометрически правильную форму, которую довольно трудно сделать из листа металла. Ведь для этого потребуется специальное оборудование – листогиб.

Опалубка для железобетонных колец состоит из деталей, изображенных на чертеже. Вам предстоит сделать четыре детали примерно такой формы, которая изображена на чертеже:

1. У бочек вырезается днище, внутренняя часть изготавливается выше, чем наружная;
2. Делаем разметку, которая делит бочки по вертикали на две одинаковые части (снаружи и внутри);
3. Используя сварку или заклепки, крепим по обе внешние стороны вдоль линии разметки металлический уголок (желательно сплошной);
4. В углах сверлятся отверстия, предназначенные для последующего скрепления болтами;
5. Затем аккуратно разрезаем бочку по внутренней разметке, используя болгарку с максимально тонким камнем.

Точно таким же образом проходит изготовление внутреннего кольца, стой разницей, что уголки усиления нужно крепить с внутренней стороны.

В данном видео показывается работа установки для изготовления жб. колец, которую может сделать любой желающий.

Вывод:  изготовить бетонные кольца своими руками достаточно просто, имея необходимый инструмент и навыки работы с металлом.

Технология изготовления

Для изготовления железобетонных колец для колодцев используется бетон марки 200 с установкой арматурного пояса из прута диаметром 0,5 – 10 мм. Форма устанавливается на ровную поверхность или специальную подставку. Затем укладывается арматура и сверху подается полусухой раствор. После того, как будет включена вибрация, потребуется досыпка смеси до верхнего уровня. Заглаживание торца осуществляется после завершения процесса формования.

Многие варианты формы для колец спроектированы и изготовлены так, что имеется возможность перемещения к месту для распалубки вместе с уже готовым кольцом. Сегодня многие производителе изготавливают кольца с замками. Это система стыковки паз- гребень. Такой тип монтажа позволяет сделать почти полную водонепроницаемость и плотность соединения, предохраняет уже готовую шахту от смещения по горизонтали.

Приготовление бетонной смеси

Есть несколько вариантов приготовления бетонной смеси. Они зависят от области применения жб. изделий (прокладка коммуникаций, строительство колодцев или смотровые шахты), и грунта, в котором будет проводиться установка.

Составы смеси:

• 1 часть цемента марки 200 — 1 часть мелкого песка – 2 части дорожного гравия;
• 1 часть цемента марки 300 – 1 часть речного песка – 2 части отсева.

Для набора необходимой прочности готового кольца, должны быть соблюдены температурные и временные режимы. Жб. изделие необходимо выдержать при температуре + 20°С в течение двух суток. Но предпродажная прочность застывшего бетона должна быть 70% и выше. А для этого понадобиться 7 суток.

Как сделать кольца для колодца своими руками?

В попытках снизить себестоимость монтажа, многие ищут ответ на вопрос «Как сделать кольца своими руками?» Для их производства используют съемную форму, сделанную нужного размера. Прежде чем залить её раствором и хорошо уплотнить, пустоту заполняют арматурой, затем заливают бетонной смесью. Как только бетон затвердеет, форму можно снимать, а опускают самодельные ЖБИ только спустя 3-4 недели.

При самостоятельном изготовлении деталей важно проводить все манипуляции на том участке, где планируется установить гидротехническую конструкцию. Это снизит расходы на транспортировку

Форма должна стоять на ровной поверхности, а после ее заливки важно иногда смачивать изделие, чтобы предотвратить растрескивание.

Приготовление раствора

Качество приготовленного раствора играет здесь большую роль, поэтому экономить на нем не нужно. Что касается цемента, то как правило, берется марка М500 или выше. Кольца будут эксплуатироваться в экстремальных условиях и если взять цемент низкой марки, они быстро начнут разрушаться.

В качестве наполнителя, традиционно используется кварцевый песок. Но песок должен быть чистым, промытым. Большое содержание ила или глины может значительно понизить качество раствора.

Гравий должен быть не сильно окатанный и хорошо промытый. Также не стоит брать слоистые или пластинчатые зерна. Что касается размеров, то они подбираются из расчета до ¼, от толщины стенок кольца. Так для изделия толщиной в 100мм, гравий берется в пределах до 25мм.

Важно: для данного раствора, коэффициенты морозоустойчивости и истирания менее важны

Здесь следует обратить внимание на коэффициент усадки. Чем меньше усаживается бетон, тем он будет плотнее и крепче

Для понижения этого коэффициента существуют специальные присадки.

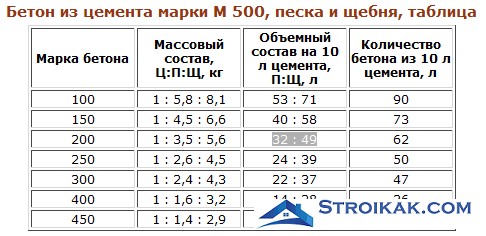

Состав бетона для цемента М500

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

• В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
• Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
• Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.
