Флюгер своими руками: делаем флюгер из металла, используем чертежи

Дизайн

Классический флюгер обычно делается из металла высотой до 50 см в виде изображения какого-либо животного. Это могут быть петух, кошка и даже любые сказочные или мультипликационные герои, что особенно понравится детям. При желании своими руками можно сделать также деревянный самолет. Если вы хотите, чтобы флюгер выполнял декоративную функцию, позаботьтесь о том, чтобы его дизайн органично вписался в архитектуру здания и общий стиль.

При выборе типа фигурки для флюгера учтите то, что каждая несет определенное значение. Например, петух символизирует бдительность и, по старым народным поверьям, отпугивает нечистую силу. Кошка символизирует комфорт и уют в доме, а также считается охранником дома и защитником от нечисти. Сова означает мудрость, а лев – силу и власть. Флюгер в форме коня подойдет целеустремленным и благородным людям.

В странах Азии распространены флюгеры с изображением дракона как символика мудрости и духовной силы. Изображение трубочиста, по народным поверьям, принесет удачу вашему дому. Георгий Победоносец, убивающий змею копьем, является защитником дома от негатива.

Грифон говорит о силе и бдительности владельца, а также защищает дом от влияния злых сил

Интересно, что даже такой негативный, казалось бы, образ, как Баба Яга, является отличным решением: он не только привлечет внимание окружающих своей необычностью, но и защитит от злых сил

Орел защищает жилище от врагов и, являясь символом Неба и Солнца, воплощает силу, мощь и величие. Такой флюгер подчеркнет независимость владельца и покажет его социальный статус. А аист покровительствует семьям и является символом взаимопонимания. Весьма романтичный образ – корабль, летящий по небу. Также популярны древнерусская тематика: например, флюгер в форме ладьи или богатыря.

Простые решения

Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.

Алгоритм изготовления флюгера из одной бутылки:

  • Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
  • На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
  • Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.

Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно.
Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок

Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно.
У бутылки откручивается пробка и прикрепляется пропеллер флюгера. После его установки пробка прикручивается обратно.

  • Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
  • Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
  • В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.

Алгоритм действий для изготовления флюгера-самолета:

У трех пластиковых бутылок объемом 1,5 литра отрезают дно.
Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани

Важно помнить, что линии должны быть несколько округлой формы.

  • Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
  • Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
  • Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.

На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета.
Через эти отверстия вставляются заготовленные крылья

Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой.
На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали.
Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.

  • Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
  • Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
  • Опять все детали должны хорошо просохнуть.
  • В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.
  • Пробки с саморезами возвращаются на бутылки.
  • Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
  • После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

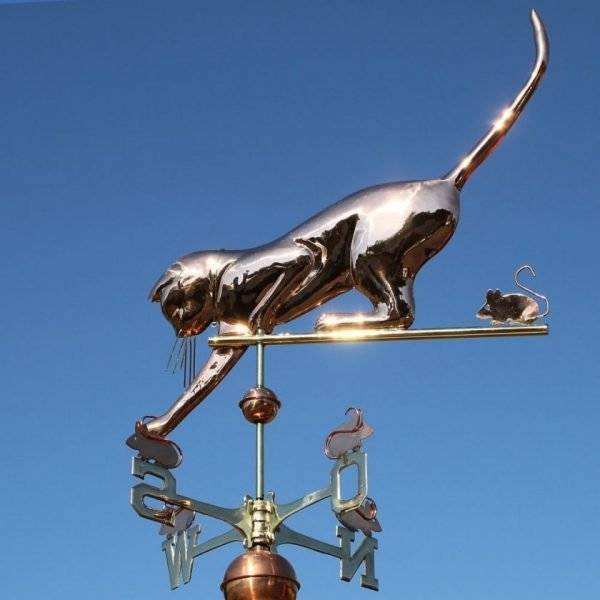

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

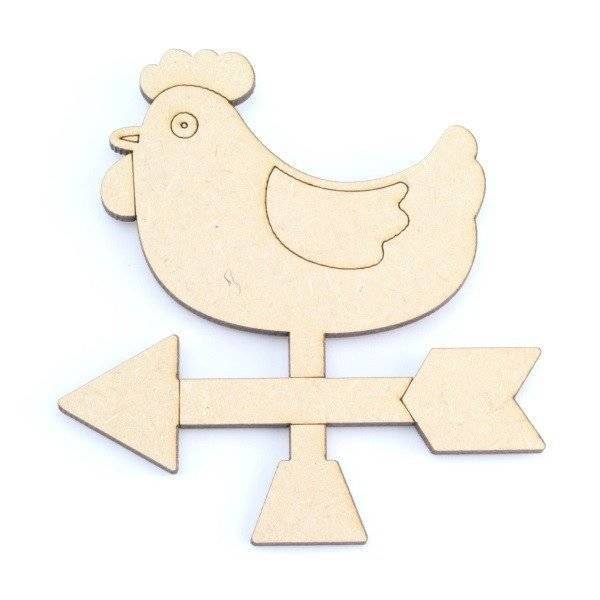

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

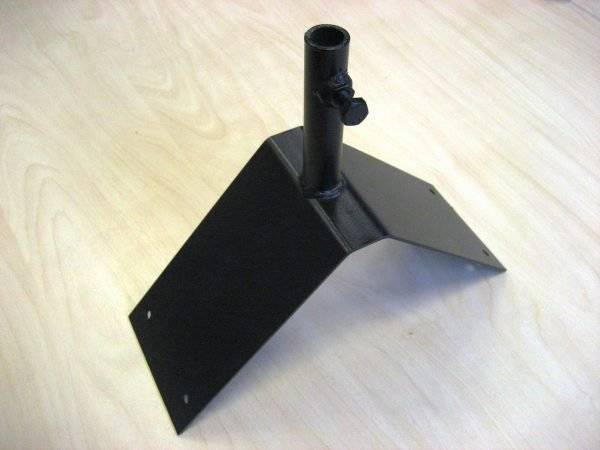

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

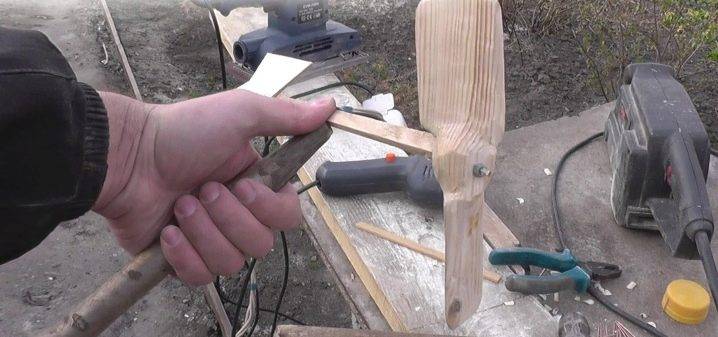

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

Электролобзик

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

  • При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
  • При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.
  • При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла.  Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

  • Изготавливается чертёж конструкции флюгера.
  • Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
  • Затем фигура вырезается ножницами.
  • Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
  • Обводятся маркером/карандашом/мелом контуры фигуры.
  • Затем лист зажимается в верстатке.
  • После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
  • Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
  • Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
  • После этого изготавливается флюгарка из металлического прутка с противовесом.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

  • Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
  • Фигурка приваривается к флюгарке с противовесом.
  • Внизу к ней присоединяется поворотная ось.
  • Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
  • Когда все элементы готовы, их собирают и проверяют на работоспособность.
  • Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
  • В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

  1. Декоративные.
  2. Метеорологические.
  3. Защитные для трубы дымохода.
  4. Вырабатывающие электрический ток.
  5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Этапы изготовления

Вне зависимости от сложности декоративной части флюгера изготавливается он одинаковым способом.

Самые важные элементы любого флюгера – это корпус и вертикальная ось. Если сделать их недобросовестно, то флюгер будет иметь проблемы с поворотами, а значит, свою функцию определения направления ветра не будет выполнять в нужном объеме. Самый лучший вариант для долговечной конструкции – это установленные на вертикальную ось металлические подшипники. А корпус защитит эту конструкцию от пыли, влажности и других неблагоприятных факторов. Если влага и грязь не будет проникать в эту часть изделия, то нет необходимости в регулярной смазке подшипников, так как они не будут подвержены ржавчине и другим деформациям.

Диаметр вертикальной оси флюгера – не менее 10 мм. Если этот показатель будет ниже заявленной цифры, то положение флюгера не будет устойчивым и сильные порывы ветра он может не выдержать.

Следующим шагом должно быть определение места, где будет располагаться флюгер. На конструкции необходимо предусмотреть крепление, которое будет устанавливаться на крыше дома.

Даже при самостоятельном изготовлении флюгера лучше будет показать трафарет и заготовку специалистам, чтобы они оценили точность и правильность расчетов. Они смогут оценить чертеж и подкорректировать его, а изготовить флюгер можно и самостоятельно. Но наличие грамотного чертежа необходимо, иначе придется переделывать работу, а возможно, начинать ее заново.

Поэтапное изготовление флюгера своими руками на примере изготовления флюгера-самолета с легким пропеллером.

  • Корпус-опору для флюгера можно изготовить из трубы с диаметром 15 мм и 120 мм длиной. Сверху можно сделать резьбу, чтобы установить колпак, выполняющий защитную функцию. Снизу крепежные пластины устанавливаются путем варки.
  • Подшипник устанавливается внутрь корпуса. Можно использовать два подшипника. Это будет лучший вариант. В таком случае вертикальная ось не будет болтаться.
  • Вертикальную ось можно сделать из стального прута. Диаметр оси определяется по диаметру обоймы подшипника. Длина выбирается в каждом случае своя. Делать это необходимо, отталкиваясь от нахождения элементов крепления. Главное, чтобы флажок флюгера не касался их.

  • Используя молоток, вертикальную ось плотно и крепко вбивают в обоймы подшипников. Сверху устанавливается колпачок для защиты этой части конструкции.
  • Главный элемент изделия готов. Он будет обеспечивать свободный поворот флюгера. Теперь пришло время для декоративной части флюгера. Нужно вырезать флажок. В данном случае это фигурка самолета. Он очень подходит к пропеллеру. Самолет можно изготовить либо из дерева, либо из металла. Все зависит от желания владельца дома.
  • Флажок присоединяется к верхней части вертикальной оси болтами. Лучше использовать три болта, чтобы крепление было надежнее.

  • На очереди изготовление пропеллера. Возможно вырезать винт из стального листа и установить на носу самолета. Можно не вырезать финт самостоятельно, а использовать пропеллер с маленького вентилятора и закрепить его к конструкции флажка флюгера. Конечно, лучше использовать заводской пропеллер, так как он будет практически бесшумным.
  • Теперь настало время установки флюгера непосредственно на крышу дома. Если есть желание и возможность, нужно установить к основе флюгера и розу ветров. Можно использовать для крепления болты, а можно просто приварить эту деталь.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

  • Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
  • При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

  • Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
  • Подшипник качения;
  • Ось вращения;
  • Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Для него потребуется:

      • Пластиковая бутылка 1,5-2 л с крышкой;
      • Стержень из куска тонкой арматуры длиной как две — три бутылки 1,5-2 л.
      • Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
      • Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки;
      • От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.

Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра

При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню

Сначала необходимо соорудить опору. Берется труба. От нее отрезают кусок, равный 12,5 см. Диаметр должен составлять около 1,3 см. В верхней части трубы необходимо сделать резьбу таким образом, чтобы на нее можно было надеть крышку.
Внутрь трубы ставится подшипник

Важно, чтобы он подошел по размеру.

Флюгер на крышу должен быть установлен крепко. Для этого рекомендуется применять стальные полоски

Их монтируют к боковой стороне устройства, но так, чтобы вращение изделия происходило без помех.
Особое внимание уделяется крышке корпуса. Выполнить ее из стали не составит труда, главное чтобы она идеально вошла в резьбу трубы.
У подобного изделия имеется роза ветров

Часто она выглядит как тоненькие стальные палочки с прикрепленными на них буквами, обозначающими стороны света.
Для предотвращения попадания влаги в корпус сверху монтируют колпак.

Особенности флюгера с пропеллером

Это устройство может быть разной формы, чаще всего флюгер имеет форму домашнего и дикого животного, ангела, сказочного героя, самолёта.

Флюгер является не только функциональным устройством, но и украшением крыши дома

Выбор материала для изготовления флюгера

Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

Флюгер из древесины

Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

Стальной флюгер

Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

Флюгер из меди

Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

Пластиковые конструкции

Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

Фанера

Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

  • ножницы по металлу;
  • ножовка или пила;
  • наждачная бумага разной фракции;
  • электрическая дрель;
  • болгарка;
  • канцелярские инструменты, например, линейка, карандаш, клей.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
