Схема естественной вентиляции частного многоэтажного загородного дома

Что это такое?

Согласно СНиП, действующим в России, может существовать три вида систем, обеспечивающих движение воздуха:

• вентиляция с естественным побуждением;
• вентилирующие комплексы принудительного характера;
• комбинация этих принципов (когда приток происходит самопроизвольно, а отток обеспечивается специальными аппаратами).

Суть естественного притока в том, что он происходит через открываемые составные части окон либо через предусмотренные во внешних стенах клапаны. Чтобы удалить загрязненный и отработанный воздух наружу, применяются вентилирующие каналы, размещенные во внутренних стенах. Допускается естественный отток в жилых комнатах при помощи вытяжных отверстий, расположенных не в обслуживаемом пространстве напрямую, а во влажных зонах — кухне и санузле. Движущей силой потока является различие удельной массы находящегося на улице и циркулирующего внутри дома воздуха. Это различие связано с тем, что неодинакова его температура.

Проблема в том, что температура перемещения воздуха лимитируется именно различием по плотности. Поскольку оно незначительно при любых практически существующих температурах, скорость движения воздушных масс невелика. Уже при длине горизонтальных участков воздуховодов свыше 8 м возникают проблемы. Потому приходится активно использовать дефлекторы или же монтировать канал поближе к дымоходу. Благодаря такому сближению воздух согревается, возрастает разница в его температуре по сравнению с наружной средой.

Стоит учесть, что естественная вентиляция способна работать и за счет ветрового давления. Применять аэрацию, то есть проветривание на основе разницы температур, стараются в крупных производственных цехах, где при работе выделяется много тепла. Но ограничение связано с тем, что нельзя аэрировать воздух, в котором содержится избыточный объем вредных газов и пылевых частиц на притоке. Также от нее надо отказываться, если такой прием грозит появлением тумана, выпадением росы или конденсата.

Механическая вентиляция частного дома

Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.

Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.

Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.

Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.

Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.

Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» – по вытяжным шахтам в комнаты затягивается холод снаружи.

Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

Рекомендуемая высота вентиляционных каналов над кровлей.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Вентиляционный клапан в окне.

Назначение и виды систем вентиляции подвала

Различаются два типа вентиляционных систем:

1. Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
2. В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.

В данном видео рассмотрим вентиляцию в подвале:

Отличия естественной вентиляции для одноэтажного и двухэтажного домов

Самый дешевый метод вентиляции одноэтажного здания – естественный, предусматривающий наличие вытяжных каналов для оттока воздуха в кухне, ванной комнате и туалете

Важно не забывать и о подвальных помещениях. Застой воздуха в подвале приводит к появлению грибка и излишней сырости в жилых комнатах первого этажа.

В одноэтажном частном доме вполне можно обойтись без дополнительных усилителей воздухообмена. Особенно это актуально на этапе строительства. Предусмотрев наличие широких вытяжных каналов в межстенном пространстве, довольно реально сэкономить на приобретении вентиляторов.

В двухэтажных частных домах несколько сложней обойтись исключительно естественным видом вентиляции. Специалисты советуют не пренебрегать установкой приточно-вытяжных элементов, способствующих увеличению мощности естественных процессов вентилирования.

Главная задача при обустройстве вентиляции в двухэтажном здание – обеспечение продуктивного воздухообмена в помещениях с повышенной влажностью (кухня, санузлы, подвалы). Основная сложность заключается в том, что эти комнаты могут находиться на разных этажах.

Обратите внимание! Чем больше общая площадь частного дома, тем мощней должны быть вентиляторы, так как каждый дополнительный метр воздуховодов способствует минимизации тяги и увеличению сопротивления воздушным массам.

Советы по проектированию вентиляции «с нуля»:

Прямоугольные воздухоотводы занимают меньше места. А значит, они замечательно подойдут для установки в малогабаритных одноэтажных домах.

Круглые воздухоотводы эффективней и продуктивней. Но забирают больше межстенового пространства, в сравнении с прямоугольными. Поэтому необходимо тщательно взвесить все за и против перед выбором конкретной конфигурации вытяжных каналов.
Для увеличения температурного перепада в зимний период, лучше всего устанавливать вытяжные каналы в центральной части здания в полостях между стенами. Таким образом, воздухоотводы будут в тепле, что поспособствует увеличению тяги.
Чем шире, объемней и длинней каналы – тем сила тяги мощней.
Круглые гофрированные воздухоотводы гибче, а значит проще в установке. Но воздух, перемещающийся по ним, создает дополнительный шум. Если стены в доме без изоляции – лучше использовать жесткие модели, поглощающие шумовой эффект.
Не стоит применять воздухоотводы разного диаметра

Но, при технической необходимости монтажа каналов разных размеров, важно позаботиться, чтобы перепад между внутренним диаметром не превышал показания в 30%.
Даже малейшая деформация внутренних поверхностей воздухоотводов приводит к уменьшению тяги. Поэтому наличие всяческих неровностей, шероховатостей, рельефностей должно быть сведено к нулю.
Чем больше поворотов – тем ниже воздушная тяга.

Важно! Вытяжные трубы должны выходить за пределы крыши минимум на 50 см. Чем выше будет конечная точка вентиляционного канала, тем значительней разница в высотах, а значит – сильней тяга

Естественно, нельзя бездумно установить трубу высотой в два метра. Правильные габариты относительно склона крыши, диаметра воздухоотвода и перепадов высот сможет рассчитать только профессионал.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

• Установка глухих оконных рам.
• Монтаж дверных проемов без зазора между полом и дверным полотном.
• Постоянно закрытые межкомнатные двери.
• Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

• От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
• Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
• Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
• Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и , стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека

Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме

А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

• Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
• Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

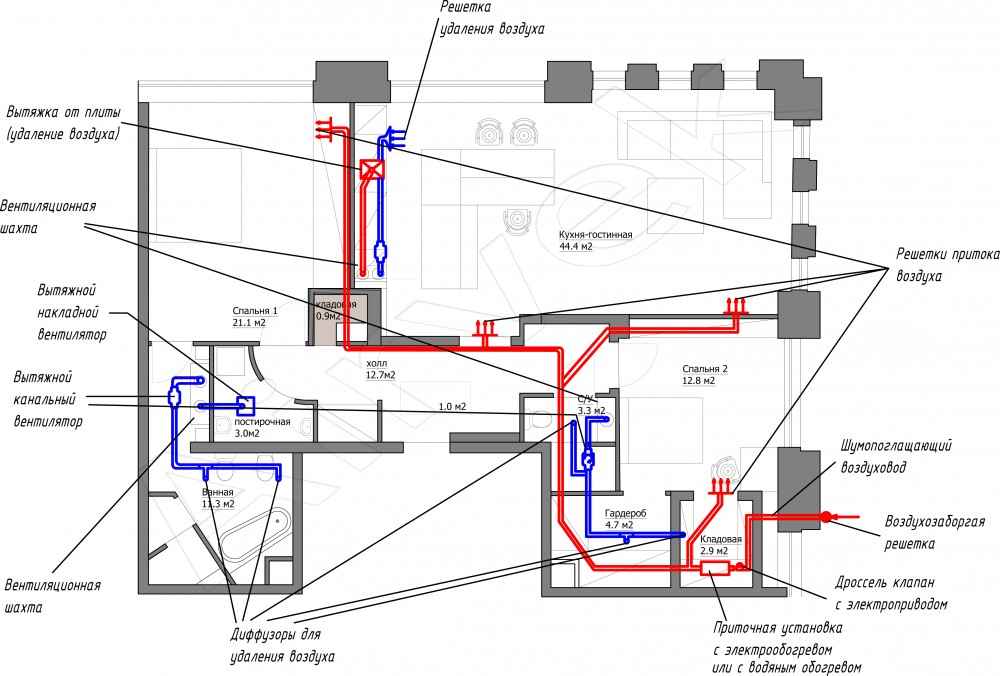

Пример схемы распределения воздушных потоков

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

1. Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
2. Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

• слабая тяга на верхнем этаже;
• не работает вентиляция при открытых дверях на чердаке.

Принципы расчёта для разных помещений

Расчёт естественной вентиляции производится в зависимости от функционального назначения помещения, количества и метража комнат, числа проживающих людей. Учитывая эти данные предстоит определить фактические габариты и необходимое количество вытяжных каналов.

Нормы воздухообмена в помещении регламентируются общероссийскими СНиП и отдельными региональными нормативами.

Для того, чтобы сделать правильный расчёт естественной вентиляции необходимо знать, что вытяжка оборудуется только для кухни и санузла, кладовок, подвалов и чердаков. Жилые комнаты обеспечиваются исключительно притоком воздуха: установка в них вытяжки создаст сквозняки и значительную потерю тепла в зимний период. Движения воздушных масс проходят общим потоком или «параллельно» через всё помещение.

Как рассчитывается производительность системы естественной вентиляции дома

Для того чтобы система была действительно продуктивной и эффективной, необходимо произвести расчет производительности вентиляции. Это регламентируется СНиП 41-01-2003, задающим довольно жесткие требования по количеству подаваемого воздуха в жилые и нежилые комнаты.

Расчет воздухообмена производится по двум параметрам: по людям и по кратности.

Согласно СНиПу, в расчете принимает участие то количество людей, которое длительное время находится в доме. То есть, основные жильцы, без учета гостей. Итак, в жилых помещениях расход воздуха должен соответствовать значению 60 м³/ч на человека. При этом, например, в спальне, показатель может быть занижен примерно вдвое. Ведь во время сна люди потребляют гораздо меньше кислорода.

Кратность – параметр, помогающий определить, сколько раз за час происходит полная смена воздуха в комнате. Благодаря правильно рассчитанной кратности, можно избежать застоя воздуха в помещении.

Специалисты рекомендуют рассчитывать воздухообмен по обоим параметрам и, получив определенные цифры, выбрать из них большее значение, которое и следует взять за основу. Рассчитав нужный воздухообмен для каждого отдельного помещения, а затем, сложив значения, получится сумма, соответствующая общей производительности системы вентиляции.

Санитарные правила и нормы

1. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
2. СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
3. СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.

Каналы естественной вентиляции

В предыдущих статьях на эту тему были опубликованы принципы работы, схемы циркуляции воздуха в доме, квартире, а также достоинства и недостатки системы естественной вентиляции.

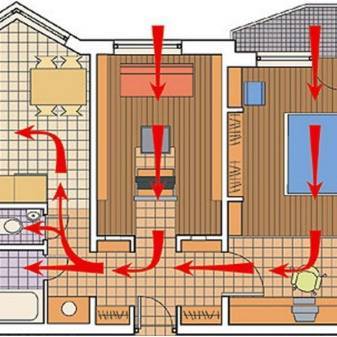

Схема движения воздуха естественной вентиляции в доме, квартире. Каждое помещение имеет два устройства вентиляции: одно для притока, другое для удаления воздуха

Для эффективного проветривания, каждое помещение дома должно обязательно иметь два устройства вентиляции: одно — для притока воздуха, другое — для удаления воздуха из помещения.

В каждом помещении дома или квартиры приток и удаление воздуха устраивают по одному из тех вариантов:

1. Приточный клапан в окне или наружной стене для притока воздуха. Переточное отверстие в смежное помещение с вытяжным каналом для удаления воздуха (отверстие в двери или внутренней стене, перегородке).
2. Для притока воздуха — переточное отверстие из соседнего помещения с приточным клапаном, и вытяжной канал вентиляции для удаления воздуха.
3. Приточный клапан для притока, и вытяжной канал вентиляции для удаления воздуха.

Проверьте, в доме или квартире, где Вы сейчас живете, все ли помещения имеют приточные и вытяжные устройства вентиляции?!

В каких помещениях необходимо сделать каналы вытяжной вентиляции

Вытяжные каналы естественной вентиляции необходимо предусмотреть из следующих помещений дома:

• Санитарно-технических помещений — ванной, туалета, постирочной.
• Кухни.
• Гардеробной, кладовки — если двери помещений выходят в жилую комнату. Если двери выходят в коридор (холл, кухню), то можно сделать одно из двух: устроить вытяжной канал из помещений или установить приточный клапан в стене или окне.
• В помещении котельной должен быть и канал вентиляции и приточный клапан.
• Из комнат, отделенных от помещений с каналом вентиляции более чем двумя дверями.
• На этаже выше первого, при наличии входных дверей с лестницы на этаж — каналы вентиляции делают из помещений, указанных выше, или(и) из коридора, холла.
• На этаже выше первого, при отсутствии входных дверей с лестницы на этаж — в каждом помещении этажа устраивают и канал вентиляции и приточный клапан.

В других помещениях дома, не имеющих вытяжных каналов естественной вентиляции, обязательно устанавливают приточный клапан в окне или в стене и переточное отверстие в смежное помещение.

Кроме того, приточные и вытяжные каналы естественной вентиляции устраивают для вентиляции:

• Пространства под деревянным полом первого этажа на лагах.
• Цокольного пространства для защиты от радиоактивного газа радона.
• Стояка трубы канализации.

Смешанная вытяжная вентиляция — естественная & механическая

Для жилых зданий механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее — смешанную вентиляцию) следует предусматривать в периоды года (летом), когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией (п. 7.1.4 СП 60.13330.2016).

Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют, при устройстве поквартирного отопления в жилых многоквартирных домах, для помещений, в которых предусматривается размещение газопотребляющего оборудования, предусматривать сразу два способа удаления воздуха:

• • • естественную вентиляцию;
    • и механическую вытяжную вентиляцию.

А вот приток воздуха может быть или через естественную или через механическую приточную вентиляцию.

Для обеспечения безопасности использования газа в домах и квартирах, механическую вытяжную вентиляцию, наряду с естественной, рекомендую использовать всегда и во всех помещениях, где устанавливается любое газоиспользующее оборудование (газовая плита, водогрейная колонка, газовый котел).

Смешанная вентиляция с вентилятором на входе в канал защитит ваш дом в случае:

1. 1. при недостаточной тяге в канале естественной вентиляции летом, когда температура наружного воздуха поднимается выше +5 оС;
   2. при срабатывании сигнализаторов загазованности по горючему и угарному газу, если вентилятор подключить к сигнализатору.

Читайте: Сигнализатор загазованности — защита дома от утечки горючего и угарного газа

Для смешанной вытяжной вентиляции можно использовать один общий канал.  Вентилятор к общему каналу присоединяют так, как показано ниже на рисунке, вместо кухонной вытяжки.
