Элеваторный узел системы отопления: принцип работы элеваторного узла системы отопления, схема

Устройство и принцип работы

Элеватор смешивает очень горячую воду из подающего трубопровода и прохладную воду из обратного. Работает элеватор отопления по закону Бернулли, подсасывая в камеру за счет перепада давления охлажденный теплоноситель и смешивая его с горячим в определенной пропорции для нагнетания в систему отопления. За счет смешивания холодного и горячего теплоносителя температура рабочего тела снижается до допустимой нормы, значительно увеличивается его объем, стабилизируется давление. Без элеватора работа системы отопления невозможна – увеличивая объем жидкости, он повышает КПД, поддерживает давление, равномерно распределяет тепло, сглаживает резкие перепады температуры. Без него на верхних этажах были бы холодные батареи.

Централизованные системы горячего водоснабжения (ГВС) получают нагретую воду от ТЭЦ или котельных на природном газе, жидком или твердом топливе. ГВС бывают закрытого и открытого типа. В закрытой системе вода поступает к потребителю с теплообменника. Преимущества закрытой системы – горячую воду можно использовать для приготовления блюд, размораживания продуктов. В открытой системе вода поступает к потребителю напрямую после отработки на паровой турбине. Такую воду нельзя употреблять в пищу – она содержит полимерные присадки, ржавчину, бактериальное железо и другие химические реагенты.

Регулируемый элеватор позволяет контролировать параметры системы отопления дома, оборудованного электронными измерителями. Они передают контроллеру элеватора температуру на улице, в помещении, в подающем трубопроводе, в обратном трубопроводе. В конусном сопле находится дросселирующая игла. Контроллер, управляющий смешиванием холодной и горячей воды, при помощи сервопривода перемещает дросселирующую иглу внутри конусного сопла. Конструктивно игольчатый элеватор выполнен в виде кожуха, внутри перемещается дроссельная игла. Электропривод вращает зубчатую шестерню, которая перемещает дроссельную иглу, увеличивающую или уменьшающую расход жидкости практически до полного перекрытия отверстия сопла. Достоинства – возможность дистанционного управления отоплением с диспетчерского пульта ТЭЦ. Недостатки – свистящий звук при работе.

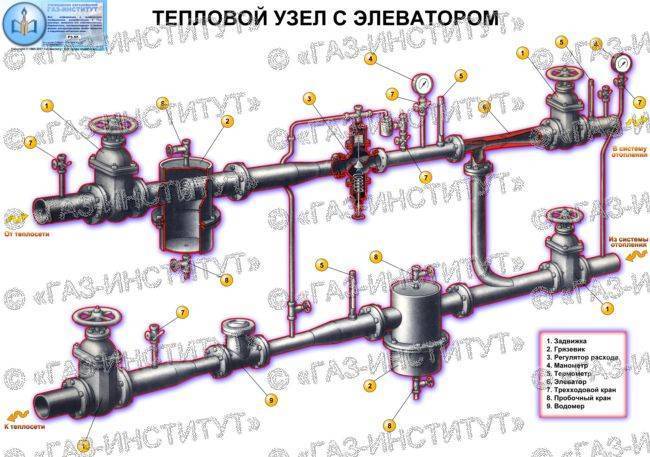

Узел тепловой элеваторный номер 3 – наиболее часто используемый на практике бюджетный вариант для обеспечения работы системы ГВС многоквартирного дома или коттеджа. Поддержание постоянных параметров теплоносителя происходит путем подмеса к горячему теплоносителю охлажденной воды с обратного трубопровода. Этот автоматический регулятор позволяет поддерживать постоянную температуру и давление в системе центрального и местного отопления без подключения к электрической сети.

Условные обозначения:

1. запорные вентили;
2. грязевик;
3. элеватор водоструйный;
4. манометр мембранный;
5. термометр спиртовой.

Характеристика узла теплового элеваторного УТЭ-3:

• диаметр сопла элеватора – 5 мм;
• диаметр диффузора – 25 мм;
• масса – 19 кг;
• фланец входной ДУ1 – 50;
• фланец смещения ДУ2 – 80;
• фланец выходной ДУ3 – 80;
• строительная длина – 62,6.

Установка элеваторного узла системы отопления

      Место для его установки, во избежание проблем, должно соответствовать определенным параметрам. Необходимо полноценное помещение, в котором будет плюсовая температура, в элеваторных узлах с автоматической (погодозависимой) системой, во избежание перебоев подачи электроэнергии лучше предусмотреть автономный источник электропитания.

      Не так давно я написал и выпустил книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение

2. Устройство ИТП, схема без элеватора

3. Устройство ИТП, элеваторная схема

4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.

5. Заключение

Устройство ИТП (тепловых пунктов) зданий.

Типы устройств

В зависимости от возможности контролировать температуру воды на выходе различают несколько типов устройств.

Без механизма контроля температуры воды на выходе

Такие элеваторы позволяют уменьшить температуру перегретой воды на фиксированную процентную величину, а возможность контроля температуры на выходе отсутствует. Такие элеваторы сегодня встречаются довольно редко, поскольку существуют недорогие устройства с механизмом контроля.

С механическим контролем

Такие агрегаты оборудованы толстой конусовидной иглой, которая расположена в камере подачи перегретой воды. Эта игла связана со специальным регулировочным валом, который позволяет изменить расположение иглы внутри камеры.

Фото 1. Элеватор с механическим контролем соотношения между горячей и холодной водой в камере разряжения.

При вращении вала игла перемещается в области сопла, что приводит к увеличению или уменьшению зазора между камерой перегретой воды и камерой разряжения. Благодаря этому осуществляется контроль соотношения между перегретой и холодной водой в камере разряжения, что позволяет уменьшить или увеличить температуру смеси. Вращением вала для контроля температуры должен заниматься человек.

С автоматическим блоком управления системой отопления

Такие устройства отличаются от вариантов с механическим контролем температуры тем, что дополнительно оборудованы электронным блоком и сервоприводом.

Фото 2. Таймер с конроллером электронного управления элеватором центрального отопления. Автоматизирует контроль температуры воды.

Все показания с температурных датчиков поступают на электронную плату контроля температуры воды; в случае необходимости запускается сервопривод, который перемещает иглу, что приводит к изменению температуры воды.

Важно! Использование этих устройств позволяет полностью автоматизировать контроль температуры воды, а человек нужен лишь для того, чтобы задать параметры функционирования системы

Элеваторный узел системы отопления: размеры

Различают несколько категорий данных устройств, как правило, их обозначают цифрами. Категория зависит от диаметра горловины элеватора, его размеров и диаметра сопла.

Номер	Расход теплоносителя	Диаметр горловины	Масса	Размеры
L	l1	l2	h	Фланец 1	Фланец 2
0,1-0,4 т/час	10мм	6,4кг	256мм	85мм	81мм	140мм	25мм	32мм
1	0,5-1 т/час	15мм	8,1кг	425мм	110мм	90мм	110мм	40мм	50мм
2	1-2 т/час	20мм	8,1кг	425мм	100мм	90мм	110мм	40мм	50мм
3	1-3 т/час	25мм	12,5кг	625мм	145мм	135мм	155мм	50мм	80мм
4	3-5 т/час	30мм	12,5кг	625мм	135мм	135мм	155мм	50мм	80мм
5	5-10 т/час	35мм	13кг	625мм	125мм	135мм	155мм	50мм	80мм
6	10-15 т/час	47мм	18кг	720мм	175мм	180мм	175мм	80мм	100мм
7	15-25 т/час	59мм	18,5кг	720мм	155мм	180мм	175мм	80мм	100мм

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

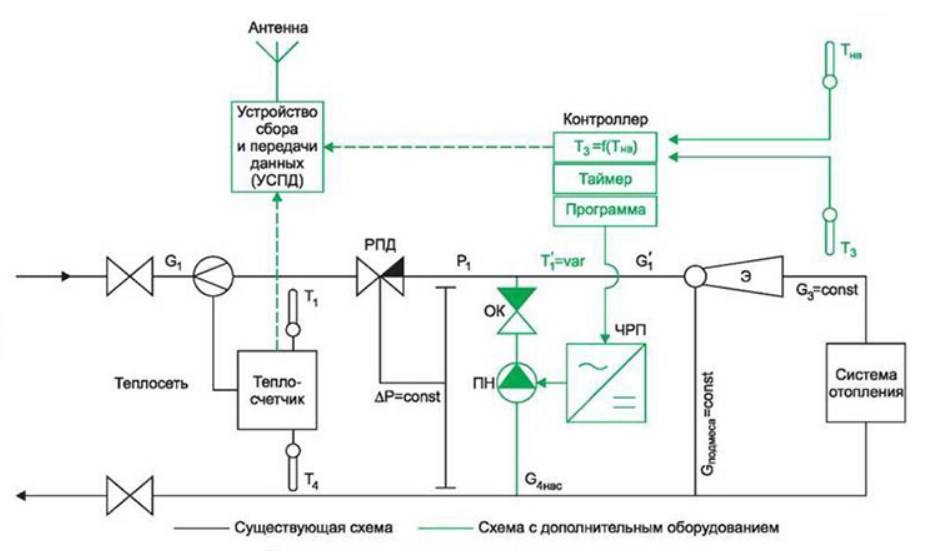

Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Элеватор что это такое

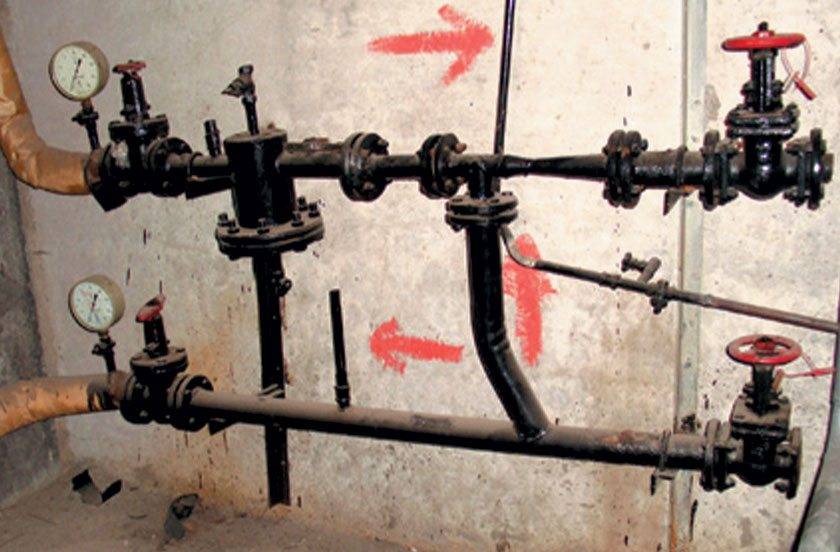

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

• Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
• Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

• Подача 150 и обратка 70 градусов Цельсия;
• Соответственно 130 и 70;
• 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

• Датчиков температуры наружного воздуха и внутреннего;
• Сервопривода;
• Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

• Смесительную;
• Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

• Простота конструкции;
• Высокая эффективность;
• Не требуется подключение к электрическому току.

Недостатки:

• Нужен точный и качественный расчет и подбор элеватора отопления;
• Нет возможностей регулировать температуру на выходе;
• Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

• Камеры разрежения;
• Сопла;
• Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Некоторые особенности элеватора отопления

При рассмотрении вопроса о том, что такое элеваторный узел, стоит отдельно остановиться на особенностях его обустройства для обогрева дома.

Отопительные элементыИсточник tvoidom-msk.ru

При проектировании отопительной системы особое внимание нужно обращать на отношение сопротивления устройства к напору, создающемуся внутри трубы, которая подаёт воду. Оптимально, если это соотношение будет 1 к 7

Также важна разница давлений между подающим и обратным контуром. Необходимо стремиться к тому, чтобы эти показатели совпадали, тогда система считается полностью работоспособной. Допускается отклонение, но не более, чем на 0,5 кгс/см3.

Регулируемые устройства

Практика использования элеваторов отопления показывает, что применение регулируемых устройств больше нужно для зарубежных реалий: российские холодные зимы обычно требуют хорошего, стабильного обогрева жилых помещений и постоянно изменять температуру теплоносителя не требуется.

Также регулирующиеся элеваторы находят своё применение для обогрева нежилых помещений: если снизить температуру на ночь, когда клиентов и посетителей нет, можно добиться экономии до 30%. Регуляция теплоносителя с помощью такого элеватора отопления осуществляется с помощью специального дополнительного реле, оснащённого электроприводом.

АвтоэлеваторИсточник rusinfo.info

Гребёнка

Когда на отапливаемом объекте, то есть в доме несколько этажей, требуется установить специальный распределитель, подающий тепло каждому отдельному объекту или в каждое помещение. Для этого используют специальное дополнительное оборудование – гребёнку (второе название – коллектор).

Сущность работы этого оборудования следующая: из элеваторного выхода вытекает готовый к обогреву теплоноситель, попадая в коллектор. После этого гребёнка распределяет воду по потребителям с одинаковым напором. При этом не происходит остановки работы всей системы, а взаимное влияние её ответвлений исключается. К тому же давление в батареях соответствует давлению на выходе элеватора.

Дополнительные элементы теплосистемы

Повышенный интерес к вопросу, что такое элеватор в системе отопления, в последнее время возник не спроста. Дело в постоянно повышающихся ценах на услуги жилищно-коммунального хозяйства. В таких условиях владельцы частных домов задумываются о получении экономии и нормальной температуры воздуха в зимний период.

Элеватор отопленияИсточник maklakova25.1c-umi.ru

Это можно осуществить, если использовать дополнительные элементы, снижающие излишнее потребление энергии:

• циркуляционные насосы;
• защитные элементы для труб;
• системы очистки воды;
• различные автоматические устройства, направленные на контроль за комфортным режимом нагрева теплоносителя.

Трёхходовой клапан

О том, что такое элеваторный узел отопления, вам уже известно, но есть некоторые разновидности этого устройства, которые стоит рассмотреть. Так, для распределения тепла между 2-мя пользователями или полного перекрывания потока используют специальный трёхходовой клапан. Элеваторное приспособление имеет такие режимы функционирования:

• переменный гидрорежим;
• постоянный режим.

Чтобы кран был достаточно крепким для выполнения своих задач, его изготавливают из чугуна, латуни или стали. Внутри расположено цилиндрическое, шаровое или конусное запорное устройство. Такой механизм может работать в качестве смесителя, при этом есть возможность регулировать и менять пропорции смешивания холодной и горячей воды в широком диапазоне.

Трёхходовой клапанИсточник teplograd.ru

В большинстве случаев шаровый кран используется для регулирования температуры тёплого пола, отопительных батарей или разделения отопительного потока на два направления. Различают два типа трёхходового крана – запорный и регулировочный. Как это понятно из названия, регулировочный кран специально предназначен для осуществления комфортной регулировки, а вот запорные трёхходовые краны не позволят плавно менять температуру.

Нагревание воды

Элеватор в отопительной системе нужен для снижения температуры и вместе с ней давления теплоносителя, но бывают исключения. Так, в холодных регионах можно встретить конструкции с элеватором, который может наоборот нагревать воду. Запуск такого устройства осуществляется, когда происходит смешивание уже остывшей воды с перегретым теплоносителем, поступающем из соответствующей входной трубы. Такой элеваторный узел повышает эффективность всей домовой отопительной системы.

Расчёт узла

Элеваторные узлы системы отопления – это центровые элементы отопительных систем, осуществляющие обогрев жилых или нежилых помещений без лишних затрат тепла. Так как эти системы могут быть разными по количеству обслуживаемых объектов, необходимо производить расчёт элеватора, чтобы устанавливаемое устройство работало правильно. Сущность такого подсчёта параметров будущего элеватора состоит в том, что необходимо узнать два числа: размер камеры для смешения жидкостей (d) и сопла (d_с).

Размер (диаметр) внутренней камеры, смешивающей воду разной температуры, вычисляется по формуле:

d = 0,874 * √G_пр,

где G_пр – это количество смешанной воды (приведённое), указывается в тоннах в час.

Чтобы вычислить показатель количества воды, нужно подставить значения в следующую формулу:

G_пр = G_с / √h = Q / [(t_см – t_об) * √h * 1000],

где G_с – расчётный расход воды (т/ч);

h – обратный эффект от системы отопления (сопротивление; измеряется в метрах водяного столба);

Q – количество расходуемого тепла (в килокалориях в час);

t_см, t_об – обозначает t водяной смеси, которая идёт на отопление, и соответственно остывшей воды, идущей обратно, то есть по обратке (выражается в градусах по шкале Цельсия).

Видео описание

В этом ролике вы увидите, как разбирать, устанавливать сопло в элеваторе:

Теперь необходимо определить размер (диаметр) сопла (dс) по нижеприведённой формуле:

d_с = 10d / √[0,78 / G_пр2 * (1 + u)2 * d4 + 0,6(1 + u)2 – 0,4u2],

где u – безразмерный коэффициент инжекции или смешивания.

Далее для подсчёта u нужно вычислить u` по формуле:

u` = (t₁ – t_см) / (t_см – t_об),

где t₁ – это температура теплоносителя на входе в элеватор (в °С).

Чтобы вычислить u, требуется подставить значение коэффициента u` в формулу:

u = u` * 1,15.

После расчёта остаётся только подобрать нужное сопло. Они выпускаются нескольких размеров и маркируются цифрами от 0 до 7. Выбирать нужно то, которое по размеру ближе к расчётному значению (смотрите таблицу №1).

Таблица №1. Диаметр сопла.

Размерность сопла	Расход воды, т/час	Вес сопла, кг	Диаметр горловины сопла, см
0,1-0,4	6,4	1
1	0,5-1	8,1	1,5
2	1-2	8,1	2
3	1-3	12,5	2,5
4	3-5	12,5	3
5	5-10	13	3,5
6	10-15	18	4,7
7	15-25	18,5	5,9

Ремонт и замена деталей элеватора

Несмотря на то, что элеватор отопления является долговечным механизмом, всё-таки его детали иногда могут требовать замены. Например, сопло нужно менять, когда его диаметр увеличивается вследствие износа, который происходит из-за трения твёрдых частиц, попадающихся в воде-теплоносителе.

Видео описание

В следующем видео подробно рассказано о тепловых пунктах:

Также сопло меняют, когда оказывается надо повысить/понизить температуру воды, подающуюся в отопительную систему дома.

Иногда для изменения параметров теплоносителя без замены деталей на элеватор в системе отопления устанавливают задвижки (ручные заслонки), однако это не очень помогает проблеме. Дело в том, что при таком ручном, даже кустарном способе регулировки не удастся достичь равномерного распределения воды по всей системе отопления.

О ремонте

Если показатели входной и выходной температуры теплоносителя не соответствуют стандартным, это сигнализирует о поломке или неправильной работе элеватора отопления.

Элеватор на схемеИсточник i3.guns.ru

При равных температурных показателях есть вероятность засора элеватора либо нужно уменьшить диаметр сопла. В случае обнаружения очень большой разницы между указанными показателями следует останавливать работу устройства и ремонтировать его

Также нужно обратить внимание на элеватор, если часть отапливаемых помещений недополучает тепло. Проверяют на исправность все части элеватора перед началом каждого отопительного периода

Коротко о главном

Элеватор в системе отопления – это главный элемент при перераспределении перегретой воды, идущей в отопительную систему.

Огромные давление и температура теплоносителя убывают при его прохождении через элеваторный узел.

Уменьшенный/увеличенный диаметр сопла меняет параметры элеватора.

Контроль за исправностью элеватора производится с помощью наблюдения за входящими и выходными параметрами системы.

Для равномерного распределения теплоносителя по разным потребителям с помощью элеватора отопления можно применять коллектор или гребёнку.

Отрицательными сторонами использования элеватора является сложность монтажа и регулировки температуры теплоносителя, положительными – долговечность и экономность.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

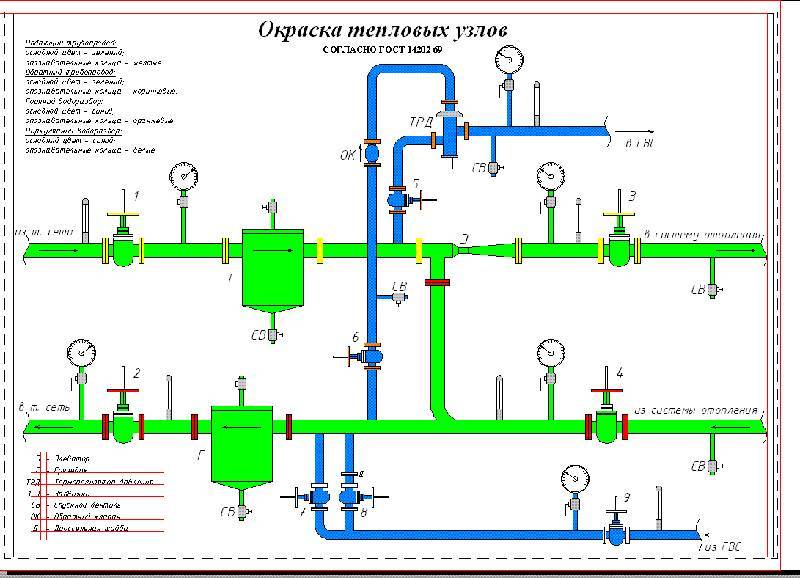

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации.  При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.
