Элеваторный узел системы отопления: особенности, предназначение, схема пункта

Устройство системы и требования к монтажу

Устройство теплового узла подразумевает массу составляющих, которые взаимозависимы и функционируют для одной общей цели.

1. Запорная арматура.
2. Тепловой счетчик.
3. Грязевик.
4. Датчик расхода теплоносителя.
5. Тепловой датчик обратного трубопровода.
6. Дополнительное оборудование.

В зависимости от индивидуальных особенностей объекта система может оснащаться дополнительными датчиками и другими узлами. Что касается монтажа, то он должен выполняться с учетом определенных правил и требований:

1. Установка схемы должна происходить непосредственно у границ раздела балансовой принадлежности.
2. Использовать теплоноситель из общей коммунальной системы для индивидуальных нужд категорически запрещено.
3. Для контроля среднечасовых и среднесуточных показателей необходимо учитывать рабочие свойства учетного оборудования.
4. Любые датчики и учетные устройства фиксируются на трубопроводе «обратки».

Схема подключения коллекторного узла для тёплого пола

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

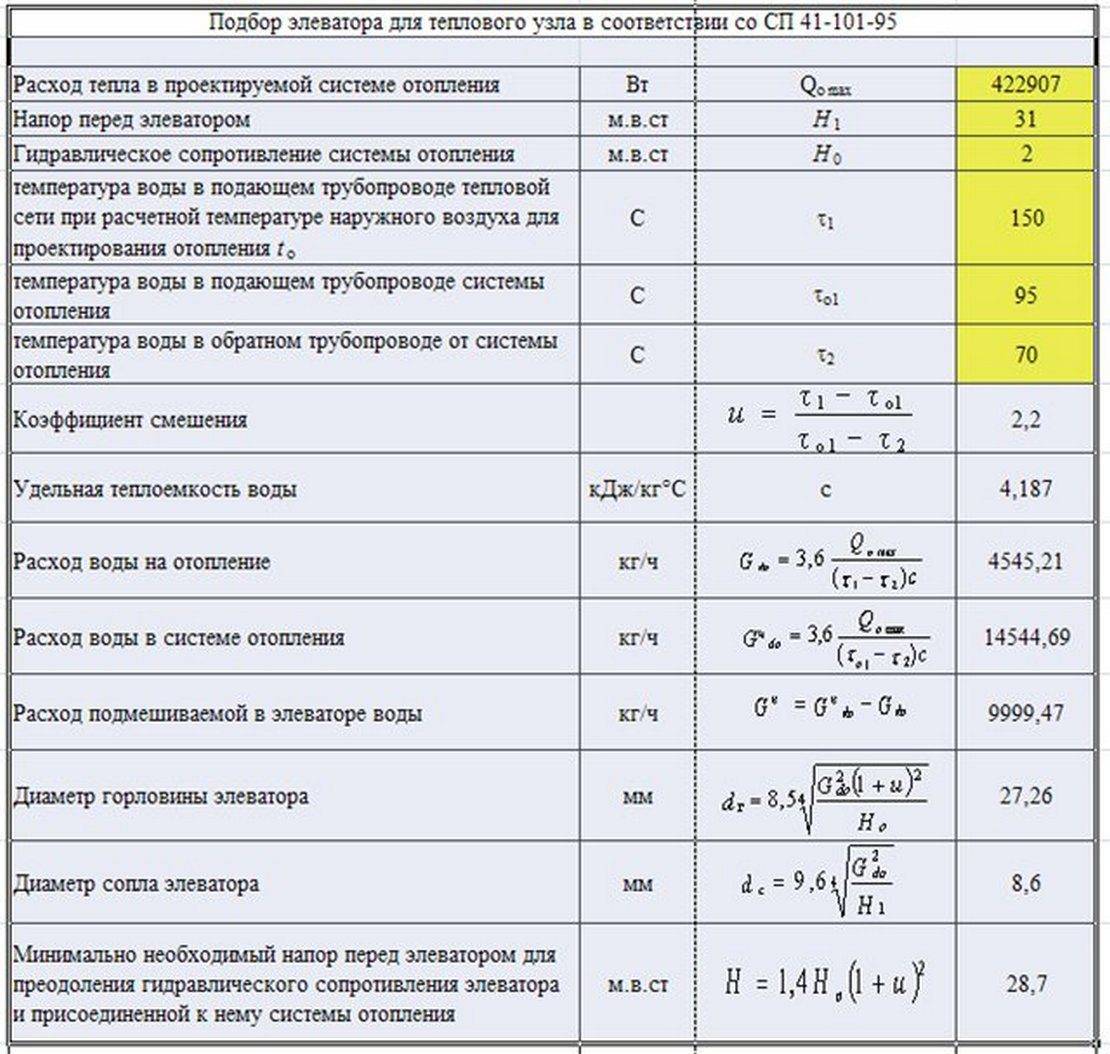

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
T2о – температура обратки;
h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

2 Устройство механизма

Устройство элеватора теплового узла состоит из чугунной или стальной конструкции, снабжённой тремя фланцами, необходимыми для врезки в систему. Изучив схему теплового узла, можно заметить сходство готового устройства с водяным насосом. Теплоузел отопительной системы состоит из:

струйного элеватора;
сопла;
камеры разрешения.

Кроме этого, в тепловой узел входит элеваторная обвязка, оснащённая манометрами для контроля, термометрами и запорной арматурой. Недавно появились элеваторы с электроприводом, выполняющие функцию корректирования диаметра сопла. При помощи такого устройства можно проводить автоматическое регулирование температуры теплоносителя, поступающего в отопительную систему. Но приборы пока не получили широкого применения из-за невысокой степени надёжности.

Горячий теплоноситель поступает в подвал дома, где на вводе в элеваторный узел на трубе встроена запорная арматура. Раньше вместо неё ставились задвижки, сейчас всё чаще пользуются шаровыми стальными кранами. Дальнейшее поступление водяного потока зависит от его температуры. В системе горячего водоснабжения соблюдаются три основных тепловых режима, измеряющихся в °C:

95/70;
130/70;
150/70.

При температуре воды в подающей магистрали не более 95 °C происходит её распределение по системе отопления коллектором, оснащённым регулируемыми устройствами. Если больше 95 °C, то по нормативным требованиям такой теплоноситель запрещается распространять по отопительной системе. Его следует охладить. Здесь и начинается работа элеваторного узла — самого дешёвого и простого способа охлаждения теплоносителя. При помощи этого устройства температура воды снижается до рабочего состояния. Только после этого она поступает в отопительные радиаторы.

Советы

Подбор необходимых параметров системы отопления в многоквартирном или частном доме (коттедже) зависит от проекта и выделяемых на решение этого вопроса денег. Чаще всего определяющими в данном случае являются финансовые возможности и местные условия.

Самотечная система отопления самая простая и дешевая. Источником тепла для такой системы служит водяной котел на дровах, угле или природном газе. Насоса в этой системе нет – конвективную циркуляцию воды обеспечивает бак-расширитель и подуклонка труб.

Полуавтоматическая система на базе термоголовок и термостатов. Параметры системы задают вручную, в дальнейшем они поддерживаются автоматически. Система с использованием микроконтроллеров и самообучающихся программ может работать полностью автономно в течение продолжительного времени. Для анализа событий в системе ведется журнал мониторинга. Если вы хотите максимально сэкономить на монтаже системы отопления, сделав все работы самостоятельно, но при этом не умеете пользоваться электросваркой, нужно выбрать для системы отопления и горячего водоснабжения полипропиленовые трубы. Монтаж полипропиленовых труб можно сделать при помощи обыкновенного гаечного ключа. Эти трубы существенно дешевле остальных. Ошибки монтажа можно быстро и дешево исправить повторной укладкой. Сварку полипропиленовых труб на станке может легко освоить человек, который никогда раньше никогда этого не делал.

Полипропиленовые трубы можно легко прокладывать в труднодоступных местах. Существенный их недостаток – для монтажа системы отопления нужен сварочный аппарат, который придётся купить или взять в аренду. Лучше всего использовать полипропиленовые трубы c арматурой из стекловолокна, они гораздо прочнее и более долговечны.

Самостоятельное устранение неисправностей элеваторного узла:

Засорение мусором. Признаки – после легкого постукивания по корпусу грязевика наблюдается помутнение воды или появление застойного запаха. Грязевик нужно промыть.
Коррозия или засорение сопла. Признаки – слышен сильный шум, при работе резко изменяется давление в системе. Сопло требует замены.
Засорение грязевика на обратном трубопроводе. Признаки – давление в обратном трубопроводе растет. Грязевик нужно промыть.
Коррозия сопла. Признаки – разная температура воды на этажах. Требуется замена сопла.

5 Основные неполадки

Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.

При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.

Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.

Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.

Элеваторный узел системы отопления

Элеваторная схема внутренней системы отопления была широко распространена в свое время в многоквартирных домах благодаря своей способности к сохранению устойчивости даже при изменениях давления и температуры. Элеватор не нуждается в постоянном наблюдении, поскольку контроль давления исполняет выбранный диаметр сопла. Современным жильцам МКД элеваторная схема досталась в «наследство» от советских времен.

Нормой внутридомового отопления является температура воды в 95 градусов, но по магистральным трубопроводам тепловой сети подается вода температурой от 130 до 150 градусов по Цельсию. Подобная разница обоснована существующими температурными графиками отпуска теплоносителя от источника тепла, но не пригодна для поступления во внутренний трубопровод.

Механический элеватор в такой схеме предназначен для нормализации температуры и давления воды перед её поступлением во внутреннюю теплосеть. Но кроме несомненных достоинств у механического элеватора отопления есть и ряд существенных недостатков. И об этом я писал в .

Назначение узла

Элеваторные узлы устанавливаются в том случае, когда в жилой дом от ТЭЦ или котельной подается перегретая вода, температура которой может превышать 140 ºC. Подавать в квартиры кипяток недопустимо, так как это чревато ожогами и разрушениями чугунных радиаторов. Эти приборы не выносят резких температурных перепадов. Как оказалось, столь популярные сегодня полипропиленовые трубы также не любят высоких температур. И хотя они не разрушаются от давления горячей воды в системе, срок их службы значительно сокращается.

Перегретая вода, подаваемая из теплоэлектроцентрали, попадает сначала в элеваторный узел, где смешивается с охлажденной водой из обратного трубопровода жилого дома и вновь подается в квартиры.

Некоторые особенности элеватора отопления

При рассмотрении вопроса о том, что такое элеваторный узел, стоит отдельно остановиться на особенностях его обустройства для обогрева дома.

Отопительные элементыИсточник tvoidom-msk.ru

При проектировании отопительной системы особое внимание нужно обращать на отношение сопротивления устройства к напору, создающемуся внутри трубы, которая подаёт воду. Оптимально, если это соотношение будет 1 к 7

Также важна разница давлений между подающим и обратным контуром. Необходимо стремиться к тому, чтобы эти показатели совпадали, тогда система считается полностью работоспособной. Допускается отклонение, но не более, чем на 0,5 кгс/см3.

Регулируемые устройства

Практика использования элеваторов отопления показывает, что применение регулируемых устройств больше нужно для зарубежных реалий: российские холодные зимы обычно требуют хорошего, стабильного обогрева жилых помещений и постоянно изменять температуру теплоносителя не требуется.

Также регулирующиеся элеваторы находят своё применение для обогрева нежилых помещений: если снизить температуру на ночь, когда клиентов и посетителей нет, можно добиться экономии до 30%. Регуляция теплоносителя с помощью такого элеватора отопления осуществляется с помощью специального дополнительного реле, оснащённого электроприводом.

АвтоэлеваторИсточник rusinfo.info

Гребёнка

Когда на отапливаемом объекте, то есть в доме несколько этажей, требуется установить специальный распределитель, подающий тепло каждому отдельному объекту или в каждое помещение. Для этого используют специальное дополнительное оборудование – гребёнку (второе название – коллектор).

Сущность работы этого оборудования следующая: из элеваторного выхода вытекает готовый к обогреву теплоноситель, попадая в коллектор. После этого гребёнка распределяет воду по потребителям с одинаковым напором. При этом не происходит остановки работы всей системы, а взаимное влияние её ответвлений исключается. К тому же давление в батареях соответствует давлению на выходе элеватора.

Дополнительные элементы теплосистемы

Повышенный интерес к вопросу, что такое элеватор в системе отопления, в последнее время возник не спроста. Дело в постоянно повышающихся ценах на услуги жилищно-коммунального хозяйства. В таких условиях владельцы частных домов задумываются о получении экономии и нормальной температуры воздуха в зимний период.

Элеватор отопленияИсточник maklakova25.1c-umi.ru

Это можно осуществить, если использовать дополнительные элементы, снижающие излишнее потребление энергии:

циркуляционные насосы;
защитные элементы для труб;
системы очистки воды;
различные автоматические устройства, направленные на контроль за комфортным режимом нагрева теплоносителя.

Трёхходовой клапан

О том, что такое элеваторный узел отопления, вам уже известно, но есть некоторые разновидности этого устройства, которые стоит рассмотреть. Так, для распределения тепла между 2-мя пользователями или полного перекрывания потока используют специальный трёхходовой клапан. Элеваторное приспособление имеет такие режимы функционирования:

переменный гидрорежим;
постоянный режим.

Чтобы кран был достаточно крепким для выполнения своих задач, его изготавливают из чугуна, латуни или стали. Внутри расположено цилиндрическое, шаровое или конусное запорное устройство. Такой механизм может работать в качестве смесителя, при этом есть возможность регулировать и менять пропорции смешивания холодной и горячей воды в широком диапазоне.

Трёхходовой клапанИсточник teplograd.ru

В большинстве случаев шаровый кран используется для регулирования температуры тёплого пола, отопительных батарей или разделения отопительного потока на два направления. Различают два типа трёхходового крана – запорный и регулировочный. Как это понятно из названия, регулировочный кран специально предназначен для осуществления комфортной регулировки, а вот запорные трёхходовые краны не позволят плавно менять температуру.

Нагревание воды

Элеватор в отопительной системе нужен для снижения температуры и вместе с ней давления теплоносителя, но бывают исключения. Так, в холодных регионах можно встретить конструкции с элеватором, который может наоборот нагревать воду. Запуск такого устройства осуществляется, когда происходит смешивание уже остывшей воды с перегретым теплоносителем, поступающем из соответствующей входной трубы. Такой элеваторный узел повышает эффективность всей домовой отопительной системы.

Способы присоединения отопительных приборов

Сейчас самыми распространенными являются водяные однотрубные системы, с нижней вертикальной разводкой. При этом присоединение радиатора осуществляется с помощью подводок, потому как они легки в монтаже и хорошо гарантируют равномерный нагрев. Такая отопительная система требует четких расчетов числа секций у радиаторов, с учетом уровня охлаждения воды и, кроме того, тщательно отрегулированных отопительных приборов, поскольку вода в однотрубных системах проходит их все последовательно.

Наиболее успешной концепцией отопления, по моему мнению, является двухтрубная система отопления. Принцип её работы предусматривает синхронную подачу горячей и сливание уже холодной воды по разным трубам. Помимо этого, данная концепция, облегчает подсчет индивидуального потребления.

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

Подача 150 и обратка 70 градусов Цельсия;
Соответственно 130 и 70;
95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

Датчиков температуры наружного воздуха и внутреннего;
Сервопривода;
Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

Смесительную;
Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

Простота конструкции;
Высокая эффективность;
Не требуется подключение к электрическому току.

Недостатки:

Нужен точный и качественный расчет и подбор элеватора отопления;
Нет возможностей регулировать температуру на выходе;
Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

Камеры разрежения;
Сопла;
Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Назначение элеваторного узла

Как известно, одна из главных задач при обустройстве отопительной системы в любом доме – минимизация тепловых потерь. Именно поэтому в трубопровод подается теплоноситель с температурой 100-150 градусов. Не закипает жидкость только благодаря давлению, создаваемому подающим насосом. Запускать такой горячий теплоноситель непосредственно в батареи отопления нельзя сразу по нескольким причинам: во-первых, если используются чугунные радиаторы, под воздействием высокой температуры они станут хрупкими и быстро деформируются; во-вторых, если для обвязки приборов применяются пластиковые трубы, они расплавятся; в-третьих, все металлические элементы после нагрева станут ожогоопасными.

Единственное решение обозначенных проблем – охлаждение теплоносителя. Здесь и понадобится элеваторный узел – именно он будет обеспечивать понижение температуры теплоносителя до необходимого показателя, дабы рабочая жидкость могла без каких-либо негативных последствий для системы перемещаться по трубопроводу.

Принцип работы элеватора

Внешне конструкция напоминает большой тройник из металлических труб с присоединительными фланцами на концах. Как устроен элеватор внутри:

левый патрубок (смотри чертеж) представляет собой сужающееся сопло расчетного диаметра;
за соплом располагается смесительная камера цилиндрической формы;
нижний патрубок служит для присоединения обратной магистрали к смешивающей камере;
правый патрубок – это расширяющийся диффузор, направляющий теплоноситель в отопительную сеть многоэтажного дома.

На чертеже патрубок эжектируемого потока условно показан сверху, хотя обычно он располагается снизу

Стальной элеваторный узел подключается левым патрубком к подающей магистрали централизованной тепловой сети, нижним – к обратному трубопроводу. С обеих сторон элемента ставятся отсекающие задвижки, плюс сетчатый фильтр – отстойник (иначе – грязевик) на подаче. Традиционная схема теплового пункта с элеватором также включает манометры, термометры (на обеих линиях) и прибор учета потребленной энергии.

Теперь рассмотрим, как работает элеваторная перемычка:

Перегретая вода из сети теплоснабжения проходит через левый патрубок к соплу.
В момент прохождения сквозь узкое сечение сопла под высоким давлением течение потока ускоряется согласно закону Бернулли. Начинает действовать эффект водоструйного насоса, обеспечивающего циркуляцию теплоносителя в системе.
В зоне смесительной камеры напор воды снижается до нормы.
Струя, движущаяся с высокой скоростью в диффузор, создает разрежение в камере смешивания. Возникает эффект эжекции – поток жидкости с более высоким давлением увлекает через перемычку теплоноситель, возвращающийся из отопительной сети.
В камере элеватора отопления происходит перемешивание охлажденной воды с перегретой, на выходе из диффузора получаем теплоноситель нужной температуры (до 95 °С).

Главное условие нормальной работы элеватора – достаточный перепад давлений между магистральной подачей и обратной линией. Указанной разницы должно хватить на преодоление гидравлического сопротивления домового отопления и самого инжектора

Обратите внимание: вертикальная перемычка врезается в обратку под углом 45° для лучшего разделения потоков

На подаче из теплосети давление самое высокое, при выходе из диффузора – среднее, в обратной магистрали — наиболее низкое. То же самое в элеваторе происходит с температурой воды

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
при 0 градусов 76 градусов;
при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

6 Распределительный пункт

Опытные инженеры и теплотехники рекомендуют задействовать один из трех режимов работы котельной установки. Такие рекомендации создавались с учетом теоретических данных и математических вычислений, а также были подтверждены многолетним практическим опытом. Каждый из выбранного режима гарантирует высокоэффективную передачу тепла с низким уровнем потерь. При этом на показатели КПД не влияет даже большая протяженность магистрали.

Эти режимы отличаются друг от друга разным соотношением температуры на подающем контуре и обратном:

1. 150/70 градусов Цельсия.
2. 130/70 градусов Цельсия.
3. 95/70 градусов Цельсия.

При выборе оптимального соотношения важно учитывать несколько факторов, включая региональные особенности и среднестатистическую величину зимней температуры воздуха. Если речь идет об отоплении частного дома, лучше отказаться от использования двух первых режимов, которые подразумевают прогрев теплоносителя до 150 и 130 градусов Цельсия

При таких температурах появляется вероятность получения опасных ожогов и других последствий от разгерметизации.

Как известно, жидкость в трубопроводной магистрали разогрета до таких температур, которые превышают точку кипения. Однако она никогда не закипает, что обусловлено соответствующим давлением. При необходимости подобрать оптимальный режим для частной постройки, нужно снизить давление и температуру, для чего и используется элеваторный узел. Сам элемент представляет собой специальное теплотехническое оборудование, которое находится в распределительном пункте.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.
