Электродный котел своими руками: пошаговый процесс изготовления и монтажа электродного котла для отопления дома

Преимущества и недостатки электродных котлов

Минусы:

• необходима большая мощность электричества для подключения;
• высокая стоимость электричества;
• низкий уровень электробезопасности;
• нестабильность электроснабжения.

Но появления всех вышеназванных минусов можно избежать и тогда котел получить немало преимуществ.

Плюсы:

• возможность управлять системой через Интернет;
• автономное отопление;
• компактность системы;
• невысокая цена оборудования;
• возможность подключения горячего водоснабжения;
• легкость монтажа;
• пожаробезопасность;
• не требует отдельного помещения;
• экологическая чистота;
• бесшумность работы.

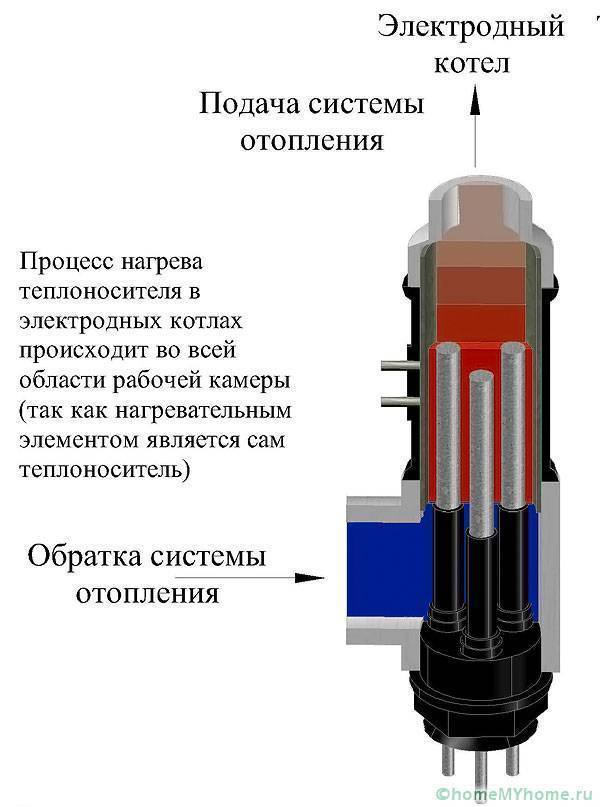

Принцип работы и разновидности

Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.

Электродный котел

Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.

Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.

Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.

При этом расположение этих патрубков может быть следующим:

1. Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
2. Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.

Принцип работы самодельного котла:

• в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
• поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
• такое движение ионов приводит к трению, из-за чего температура жидкости повышается.

Недостатки самодельного нагревательного оборудования:

1. Теплоноситель постоянно находится под напряжением.
2. Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
3. В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.

Индукционный котел

Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.

Такие приборы состоят из следующих частей:

• корпус агрегата;
• катушка;
• утеплитель;
• сердечник, в котором происходит нагревание теплового носителя.

Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.

Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

Овощерезка из бочки

Как сделать измельчитель корнеплодов своими руками из бака или бочки:

1. Если рабочая емкость сваривается самостоятельно, то лучше использовать сталь, толщиной в 1,5 мм,
2. Жесткость стенкам придают отбортовкой краев резиновыми трубками,
3. Днище делают из листа стали в 5-6 мм,
4. В центре дна просверливается отверстие для установки мотора. Для данной модели подойдет обычный однофазный двигатель,
5. В нижней части бочки выпиливают выгрузное отверстие, под которое ставится лоток или ящик,
6. Корпус устанавливают на четыре ножки из отреза труб или уголка,
7. Внутри рабочей емкости устанавливают два ножа,
8. Верхний нож делают обоюдоострым с отогнутыми вниз краями,
9. Нижний нож изготавливают в форме пропеллера с одним режущим краем,
10. Вал соединяют с двигателем при помощи цепного привода.
11. Размеры самодельной бочки зависят от толщины используемой стали. Если использовать лист в 1,5 мм, то максимальная высота стенки не должна превышать 60 см.

Роль верхнего ножа — измельчение, а нижнего — ворошение и поднятие недорубленных частиц корма. Чтобы задать размер фракции измельченного корма, на выгрузное отверстие устанавливают сито с нужным шагом ячейки. Зависит от целей использования перемолотых овощей: для скармливания взрослым особям крупного и мелкого рогато скота, свиньям, лошадям и кроликам подойдет сито с ячейкой в 0,7 -1,2 см. Для скармливания молодняку и домашней птице лучше использовать меньший размер: 0,2-0,7 см.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа.. Итоги

Итоги

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

Устройство и принцип работы электродного котла

Поскольку принцип работы установки не отличается особой сложностью, конструкция агрегатов предельно проста.

Электродный котел включает в себя:

1. Корпус;
2. Клемму для подключения нулевого провода;
3. Основание;
4. Электрод;
5. Клемму для подключения фазового провода;
6. Входной патрубок;
7. Выходной патрубок;
8. Кожух;
9. Клемму для подключения заземления или зануления.

В большинстве конструкций роль второго электрода играет корпус прибора1, подключенный к нулевому проводу через клемму 2.

Емкость с одной стороны герметично закрыта основанием 3, в котором закреплен центральный электрод 4. Подача напряжения на стержень осуществляется фазовым проводом через клемму 5.

Подача теплоносителя осуществляется через входной патрубок 6, расположенный в нижней части агрегата. Нагретый теплоноситель поступает в отопительную магистраль через выходной патрубок 7, обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Внешний кожух 8, имеет специальную клемму 9 для подключения провода заземления и служит дополнительной защитой от поражения электрическим током. Кроме этого, форма и полиамидное покрытие кожуха могут обеспечить привлекательный внешний вид всей установки.

Для повышения эффективности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий интенсивное прохождение жидкости через рабочую полость устройства.

Если для достижения требуемого результата требуется мощность более 10 кВт, целесообразно использовать электродный котел подключаемый к трехфазной электросети.

Принцип работы трех электродного агрегата не отличается от принципа работы обычного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через специальные клеммы в нижней части установки. Располагаются стержни в вершинах правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления прибора используется клемма на корпусе.

Поскольку в процессе эксплуатации электроды могут разрушаться, конструкция установки предусматривает их оперативную замену. Для этого необходимо:

1. Слить теплоноситель из отопительной системы;
2. Отсоединить нижнюю крышку;
3. Заменить разрушенные электроды;
4. Установить нижнюю крышку на место и проверить герметичность крепления;
5. Заполнить магистраль жидким электролитом;
6. Возобновить подачу электроэнергии.

Преимуществом электродных установок является то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Поскольку конструкция самого котла не предусматривает никаких контролирующих элементов, регулировка осуществляются с помощью внешних управляющих систем.

Простейший блок состоит из одного термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению заданной температуры. Более точная регулировка осуществляется с помощью двух термодатчиков, расположенных на входе и выходе.

Стоимость автоматической системы регулирования является наиболее весомой составляющей цены электродного котла, которая может изменяться в довольно широком диапазоне.

Пошаговая инструкция как по изготовлению

Как изготовить котёл

Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.

Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:

• бытовой сварочный аппарат;
• металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
• металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
• патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
• боковые заглушки;
• для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
• прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
• втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.

При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары

Это неизбежно приводит к активному образованию накипи на одном из электродов.

Порядок действий для сборки нагревательной установки

После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:

1. Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
2. Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
3. Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
4. Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
5. Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
6. Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
7. Встройте собранную установку в имеющуюся отопительную систему.

Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

• сварочный аппарат;
• электроды;
• железный тройник;
• электродная изоляция (из полиамида);
• нулевой провод;
• муфта;
• клеммы заземления;
• труба соответствующих размеров из стали;
• изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

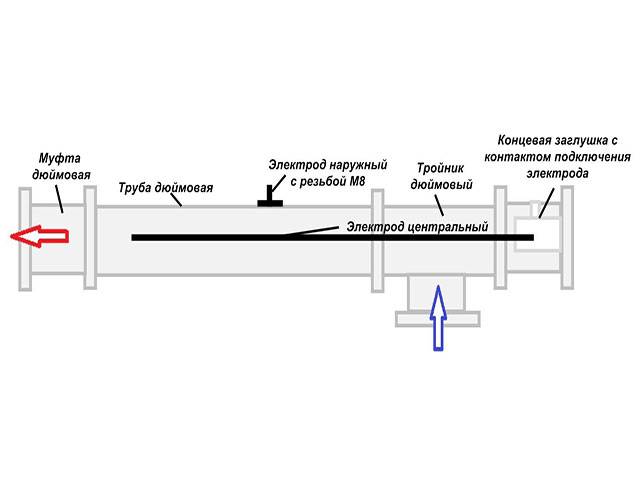

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

• воздухоотводчики;
• манометр;
• предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.
3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

• Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
• При подаче электроэнергии в трубе начинается ионный обмен;
• Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Сборка индукционного котла

Для изготовления индукционного котла понадобятся:

• отрезок пластиковой трубы с толстыми стенками;
• медная проволока диаметром 7 мм;
• сварочный инвертор мощностью 15 А.

К пластиковой трубе крепят два патрубка, предварительно проделав соответствующие отверстия. Ее внутреннее пространство полностью заполняют обрезками проволоки длиной 40-50 мм.

Затем создается индукционная катушка: проволоку аккуратно обвивают вокруг трубы, общее число витков – около 90. Катушку подключают к инвертору. Полученный самодельный котел отопления монтируют непосредственно в трубопровод, вырезав участок трубы.
