Как самому собрать электрощиток в частном доме 220В — схема сборки

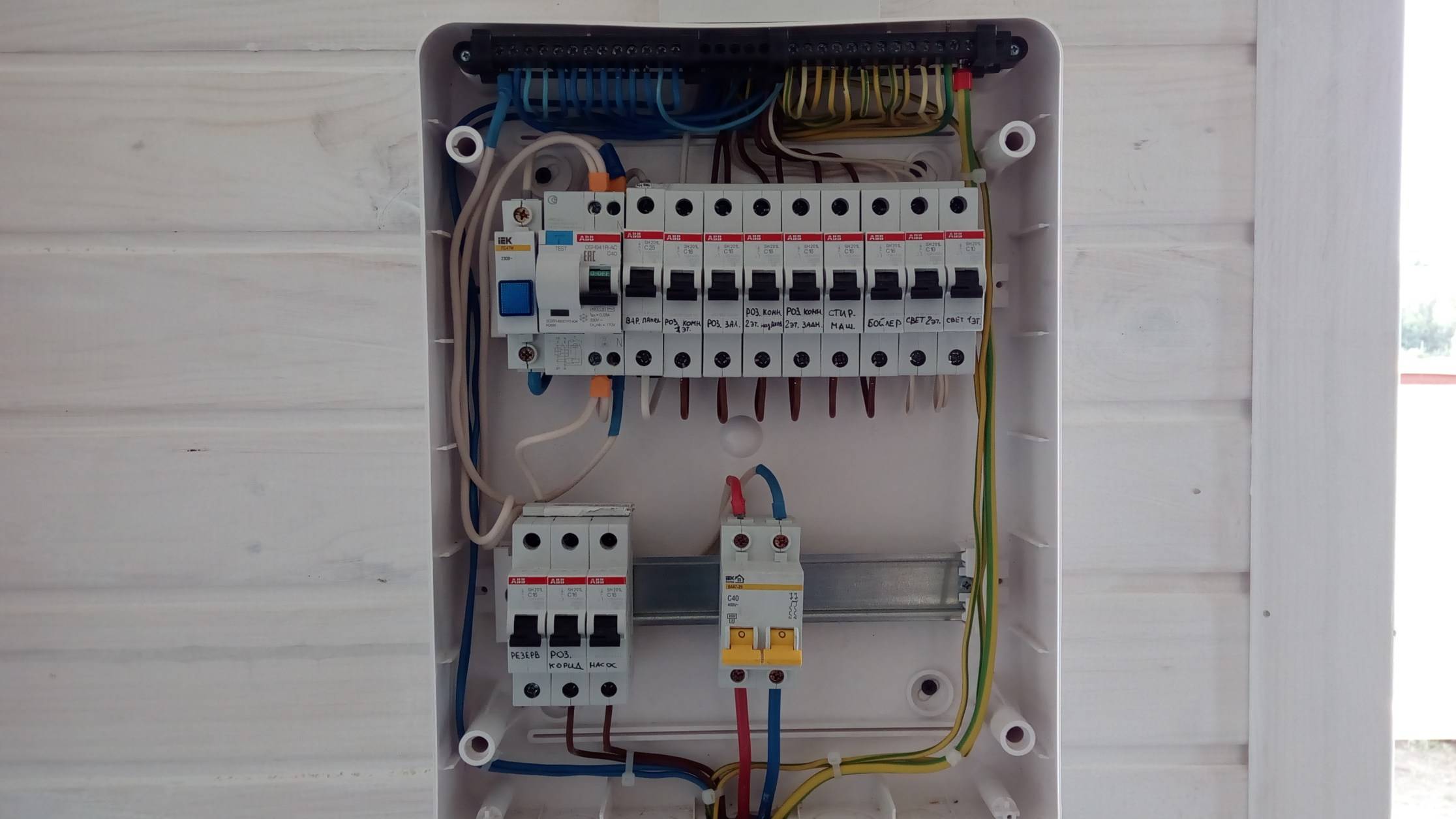

Монтаж щитка для загородного строения

• Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
• Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
• Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
• Монтируем защитные крышки, подписываем для удобства все автоматы.
• Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
• Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Какие существуют ограничения, и какие документы необходимы

Сразу можно ответить, что перенести электрощит на другое место разрешается.

Однако, следует учитывать некоторые особенности такой работы:

Перенести предполагается только щиток с автоматами. В этом случае никаких разрешений и согласований не требуется. Эту работу можно выполнить самостоятельно или пригласить квалифицированного электрика, который выполнит перенос.

Предполагается установка вводного щитка с электросчетчиком. Если подводящий кабель позволяет перемещение без его удлинения, то его можно переносить. Уменьшение кабеля допустимо. Но после монтажа на новом месте придется опломбировать электросчетчик. Для этого подается заявка в энергосбыт. А подключение электроэнергии выполняют работники энергосбытовой компании по заявке собственника. Если требуется нарастить кабель ввода, этого делать самостоятельно нельзя. ПУЭ запрещает увеличивать длину путем скруток на кабеле, подходящем к электросчетчику. Провода должны быть целыми и визуально просматриваться. Если это условие выполнить невозможно, для переноса обращаются в электросети и энергосбыт, а соединения выполняют неразборными, путём гильзования или сварки проводников.

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу – на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование – залог долгой и беспроблемной работы.

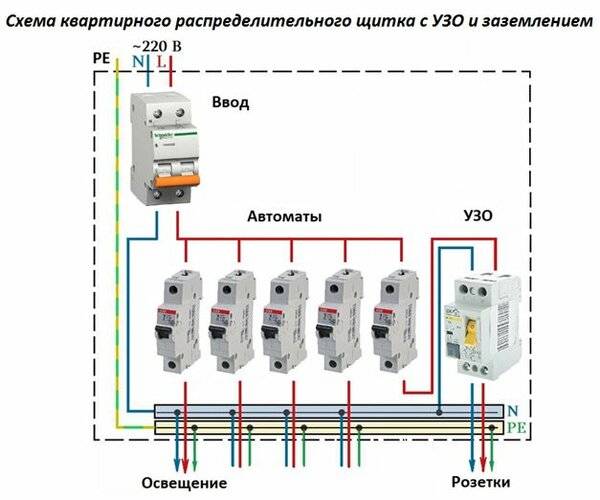

Схема электрощитка в частном доме 220 В

Основу распределительного устройства составляют электросчетчик и вводной автомат. Они подбираются в соответствии с мощностью выделенной для энергоснабжения дома, и их параметры не оставляют свободы выбора для домовладельца. Противопожарное УЗО, с током отключения 300 мА, также устанавливается на вводе, а его номинал соответствует номиналу вводного автомата.

А вот количество отходящих линий – прерогатива хозяина дома. Оно зависит от размеров строения и количества помещений в нем. Понятно, что разводка в дачном домке и загородном коттедже отличаются весьма существенно. Основные принципы разделения групп энергопотребителей таковы:

1. Разделяем осветительную сеть и розетки. Это позволит использовать для осветительной сети более тонкий провод, а розетки защитить УЗО.
2. Выделяем ванные комнаты, душевые и баню (если имеется) в отдельную группу, как влажные помещения с повышенной опасностью. Эта группа будет оборудована УЗО с пониженным током срабатывания 10 мА.
3. Для питания мощных потребителей (электрокотел, плита, проточный водонагреватель), выделяем отдельные линии.
4. При необходимости, разбиваем розетки на группы, защищая каждую отдельным автоматическим выключателем и УЗО. Здесь возможно использование дифавтоматов, объединяющих функции упомянутых выше устройств.
5. Устройства защиты от перенапряжения устанавливаются на ввод и защищают все здание.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками

Watch this video on YouTube

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу – на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование – залог долгой и беспроблемной работы.

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Структурная электрическая схема участка

Для начала нужно определиться, что и где будет:

Во ВРУ электроэнергия распределяется на три потребителя –

1. на дом (основное потребление), максимальная потребляемая мощность – 7,5 кВт, расстояние до домашнего РЩ (распределительного щита) – 15 м,
2. на летнюю кухню (позже там будут жилые помещения для гостей) – 2,5 кВт, расстояние до РЩ летней кухни – 20 м,
3. на хозпостройку (мастерская, душ, туалет), макс. мощность – 2,5 кВт, расстояние до РЩ летней кухни – 20 м.

Структурная схема электрохозяйства

Все мощности приведены с учетом коэффициента использования 0,7. Это означает, что теоретически потребители могут иметь такую максимальную мощность:

1. дом – 10,7 кВт,
2. летняя кухня – 3,5 кВт,
3. хозпостройка – 3,5 кВт.

То есть, длительно одновременно могут работать до 70% всех электроприборов каждого потребителя ВРУ. Если процент (коэффициент использования) выше – например, приехали родственники и гости, и намечается широкое застолье – то время одновременного использования каждого из потребителей ограничено несколькими минутами. После этого может “выбить” соответствующий АВ.

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

• Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
• DIN-рейка как способ крепления предпочтительнее.
• Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
• Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
