Экран для ванны своими руками

Как установить на угловые модели

Для угловых ванн чаще всего предусматривается крепление не саморезами, а специальными магнитами и металлическими пластинами. Такие магниты изначально крепятся к ножкам купели.

ШАГ 1. Регулировка высоты. Так же как и в случае с прямоугольной моделью регулируем высоту ножек отталкиваясь от параметров экрана.

ШАГ 2. Как крепить пластины? На обратной стороне панели в местах, где будут упираться магниты, приклеиваем металлические пластины из комплекта на двухсторонний скотч или силиконовый герметик. На время высыхания можно зафиксировать их обычным скотчем.

ШАГ 3. Монтаж. Прикладываем фронтальную панель и проверяем, что бы магниты схватили металлические пластины.

Этот вариант монтажа удобен тем, что вопроса: как снять экран, а затем снова его поставить — не возникает. Все предельно просто, нужно приложить небольшое усилие, потянув панель на себя, так же легко можно вернуть его на место. Предыдущий способ такой простотой не отличается, там вам нужно будет сначала выкрутить саморезы.

Гипсокартон

Гипсокартон является наиболее доступным материалом, из которого можно изготовить экран. Он отличается сравнительно небольшой стоимостью и малым весом, а выкроить из него задуманную конструкцию совсем не сложно. Чаще всего из листов влагоустойчивого гипсокартона изготавливают сплошную экранную конструкцию, а затем отделывают ее кафелем.

Самостоятельное изготовление гипсокартонных конструкций

Далеко не все домашние мастера знают, как сделать экран для ванной из гипсокартона своими руками, а между тем, это совсем не сложно и по силам любому из них. Гипсокартонные экранные конструкции устанавливаются на каркасах из деревянных брусьев и начинать процесс нужно именно с изготовления такого каркаса.

Изготовление металлического каркаса под ванну

Для этого потребуется брус с квадратным сечением стороной в 4 см, металлический уголок и крепеж. В первую очередь следует провести все необходимые измерения, после чего линии разметки наносятся на стены и на пол, а затем рисуются параллельные к ним линии, смещенные к внутренней поверхности ванны на 2,5 см. Имеющийся деревянный брус нужно разделить на четыре горизонтальных рейки, две из которых будут равны длине ванны, а две — ширине (длина реек может быть меньше на 0,8-1,2 см) и четыре вертикальных, равных высоте ванны, чтобы соединять конструкцию с полом. Если ванна имеет большую длину, то понадобится еще несколько промежуточных реек.

Установка экрана для ванны своими руками состоит из следующих этапов:

Вертикальные рейки располагают в углах ванны, горизонтальные закрепляют вверху и внизу между ними. Понадобятся два таких элемента (по одному для каждой из узких сторон) и еще один, предназначенный для широкой. В деталях, которые предполагается устанавливать возле стены, следует заранее проделать две дырки для крепления к ней.
Прикрепить детали к стенке и скрепить все элементы между собой шурупами. Чтобы конструкция имела большую устойчивость, можно дополнительно прикрепить ее нижнюю часть к полу.
Для изготовления экранной конструкции понадобится влагостойкий гипсокартон, дверные петли и защелка из металла. Сначала требуется произвести обмеры, а потом, согласно результатам, нужно будет вырезать из гипсокартонного листа детали (по широкой стороне каждой из них оставляют допуск размером в 0,56 см), не забывая о необходимости устройства дверцы для возможности доступа к водопроводу. Исходя из того, как расположена сама ванна, дверцу можно будет устроить в любой удобной части конструкции: она вырезается в выбранной гипсокартонной детали и устанавливается с использованием защелки и петель.
Гипсокартонные детали закрепляют на каркасных рейках шурупами. После этого рекомендуется проверить конструкцию на устойчивость.

Самостоятельное изготовление раздвижного экрана

Технологические отверстия и дверцы для доступа к коммуникациям делают по-разному. Открываются они в вертикальном направлении (распашные) или горизонтальном (откидные). Установка требует дополнительных профилей, навесов и специального механизма для откидных дверей, чтобы удерживать их в фиксированном положении. На ограниченном пространстве неудобные – занимают место при открывании.

Неплохими свойствами отличается МДФ. Размеры листа подходят не только для устройства раздвижных дверок, но и других видов экрана. Из-за повышенной восприимчивости к влаге панели предварительно обрабатывают специальной пропиткой, затем грунтовкой. Устраивают дополнительное вентиляционное отверстие со стороны напротив смотрового люка. Декорируют небольшой проем пластиковой решеткой.

Экран из МДФ-панелей с раздвижными дверцами

Направляющие для дверок состоят из специального профиля, по которому они передвигаются. У него Ш-образное сечение. Бывает пластиковым, но предпочтительнее алюминиевый, который крепче и хорошо держит форму. Продается в строительных магазинах, торгующих комплектующими для мебели

Устанавливают вверху и внизу конструкции, уделяя особое внимание расположению в одной плоскости, иначе будут перекосы. Такие же профили размещают по бокам в качестве распорных стоек

С двумя раздвижными дверцами

Для изготовления дверей применяют материалы, аналогичные основному, или акрил. Он продается в специализированных магазинах, имеет толщину 5–8 мм и разнообразную цветовую гамму. Пилится электролобзиком, затем кромки обрабатывают напильником с мелкими насечками. Готовые двери вставляют в направляющие профили. Прикручивают мебельные ручки и пользуются.

Раздвижные панели на основе оконного ПВХ-профиля

Возможны различные варианты устройства раздвижных экранов. Часто его делят на три части: центральная зафиксированная, с одной стороны открывается доступ к трубам канализации, с другой – устроены полочки для хранения мелких вещей. Если предпочтение отдается дверцам, передвигающимся по всей длине, готовят две детали. Размеры рассчитывают так, чтобы они на несколько сантиметров перекрывали одна другую. Устанавливаются в разные канавки.

Производители

Стоит рассмотреть самых популярных производителей экранов для ванн, у которых есть положительные отзывы.

Производитель «МетаКам» выпускает надежные ширмы с рамами из ПВХ и панелями из ячеистого полипропилена. Вид экрана очень стильный, модели «Метакам Купе» по своей расцветке стилизованы под лед. Конструкция имеет раздвижные дверцы с двумя створками, длина 148 мм, а высота может регулироваться от 55 до 60 см. Есть возможность делать модели на заказ с цветной фотопечатью, при этом сольвентный оттиск впитывается глубоко в структуру пластика, он не выцветает со временем, а экран можно смело мыть, в том числе и чистящими средствами. Присутствуют регулируемые ножки.

Российский производитель Alavann выпускает практичные и очень красивые экраны под ванну из ламинированного МДФ. Модель купе с тремя раздвижными дверцами имеет размеры 1470х520х50 см, высота может увеличиваться до 60 см. Устройство снабжено элегантными хромированными ручками, может устанавливаться непосредственно на пол или на регулируемые ножки с максимальной высотой 10 см. Корпус, рама и двери сделаны из качественного влагостойкого материала, на товар дается годовая гарантия.

Лицевые экраны «Ваннбок», изготовленные из качественных сортов поливинилхлорида, помогут закрыть полностью пространство под ванной с хорошей герметизацией. Модели имеют длину от 150 до 170 см, снабжены раздвижными дверцами с хромированными ручками. Их достоинством является оригинальность дизайна и большое число модных рисунков и узоров на панелях. Изделия могут быть установлены на пол или на съемные ножки, отличаются прочностью и легкостью монтажа.

Производитель мебели для ванной комнаты Vod-ok предлагает шикарные модели экранов, которые могут вписаться даже в элитный дизайн. Есть варианты текстур «Дуб», «Венге», «Белый», изготовленные из высококачественного МДФ. Двери могут иметь 2 или 3 створки, быть распашные или раздвижные. Модели снабжены элегантными встроенными хромированными ручками, есть регулируемые металлические ножки. Представлены варианты различной длины и ширины, есть возможность выбрать подходящую для любого интерьера ванной комнаты. На товар дается гарантия 2 года.

Экраны для ванны Emmy отличаются высокой прочностью и уникальным дизайном, который подойдет для любого интерьера ванной комнаты. Корпуса изготовлены из алюминиевого каркаса, а стенки и раздвижные дверки из цветного ламинированного МДФ. Материалы не подвержены гниению, развитию грибка и плесени, не боятся влаги и пара. Модели от производителя Emmy «Малибу» имеют 3 раздвижные створки с красивыми металлическими ручками. Защитные экраны Emmy «Бланка» имеют две широкие дверцы, существуют разные размеры, на все товары дается гарантия 3 года.

Фирма Europlex выпускает защитные ширмы для ванн из влагостойкого МДФ. Каркас и направляющие для раздвижных дверей изготовлены из прочного алюминия, есть регулируемые металлические ножки и хромированные ручки для створок. Есть возможность выбрать любой понравившийся дизайн и расцветку: белую, бежевую, венге. Ламинированная поверхность корпуса глянцевая и очень легко моется. Высота может регулироваться от 50 до 60 см, представлены различные модели по длине.

Товары «Хаммер» представляют собой оригинальные проекты люков-невидимок. В закрытом виде экран выглядит как целая стена, без каких-либо лишних деталей. Крышка откидывается очень просто, обеспечивая доступ к пространству под ванной. Товары снабжены съемными регулируемыми ножками из хромированной стали, есть различные размеры. Экраны «Хаммер» имеют множество вариантов расцветок, текстур и дизайна, подойдут для любой квартиры.

Панели Triton изготовлены из белого акрила, они будут максимально сочетаться с акриловыми ваннами от одноименного производителя. Есть возможность выбрать нужную длину от 120 до 170 см. Экраны Triton имеют глухую конструкцию, то есть полностью герметизируют пространство под ванной, туда не будет проникать влага и грязь. Все товары выполнены в оригинальной форме с объемным тиснением, глянцевая белая поверхность легко отмывается и защищена от механических повреждений.

Защитные панели для ванны Santek изготовляются разных форм и размеров, есть возможность установить и угловые варианты для данного производителя. Экраны имеют глухую структуру, полностью герметизируют и имеют ярко-белую хорошо моющуюся поверхность. Для изготовления используют высококачественный акрил, изделия очень простые в монтаже. В наличии есть товары длиной от 120 до 170 см, на всю продукцию предоставлена гарантия качества.

Основные функции

Можно приобрести ванну с уже готовым экраном, однако, это дорогое удовольствие. Экран вполне реально изготовить самостоятельно. Тем более что современная промышленность предлагает богатую палитру материалов для его изготовления. В результате получаем одновременно экономию средств и эксклюзивность, в соответствии с собственным вкусом.

Плюс еще и в том, что мы можем расширить функциональность своего экрана и превратить его в удобное место для размещения самых нужных нам предметов. Под ванной можно разместить всевозможные шкафчики и полочки, куда поместятся моющие средства или другие необходимые в хозяйстве предметы. Поэтому прежде чем приступить к изготовлению конструкции, нужно определиться, для реализации каких функций будет предназначен ваш экран.

Если под ванной проведены коммуникаций, которые нарушают гармонию в помещении и нуждаются в защите от механических повреждений, то о размещении полочек говорить уже не придется. В этом случае экран должен закрывать коммуникации и выполнять только эстетическую функцию.

Варианты создания своими руками

В домашних условиях для оборудования душевого пространства проще использовать поликарбонат или пластик: их проще порезать в размер, они легче и не разобьются при падении или ударе.

Ширма из поликарбоната на каркасе

Подготовьте материал и инструменты:

лист пластика;
алюминиевый профиль;
дрель с набором сверл, в т.ч. по бетону;
ножовку для раскроя профиля;
отвертку;
большой канцелярский нож;
силиконовый герметик;
маркер для разметки;
рулетку и строительный уровень.

Первый этап — изготовление каркаса, задающего форму. Несущими в этой конструкции будут вертикальные боковые рейки. Горизонтальные профили (верхний и нижний) станут направляющими для сдвигающихся панелей. В сборе ванна с такой ширмой будет напоминать душевой бокс.

Алгоритм действий:

Отмеряем нужную длину и раскраиваем профиль.
Размечаем на стене место расположения вертикальных несущих планок, сверлим отверстия и саморезами с дюбелями крепим профиль к стене.
По бортику ванной устанавливаем нижний направляющий профиль. Зазоры аккуратно заполняем герметиком.
Пока герметик подсыхает, раскраиваем лист поликарбоната.
Вставляем раскроенную в размер деталь в установленные направляющие.
Поверх панелей монтируем верхнюю направляющую.
В удобном месте крепим небольшую ручку.

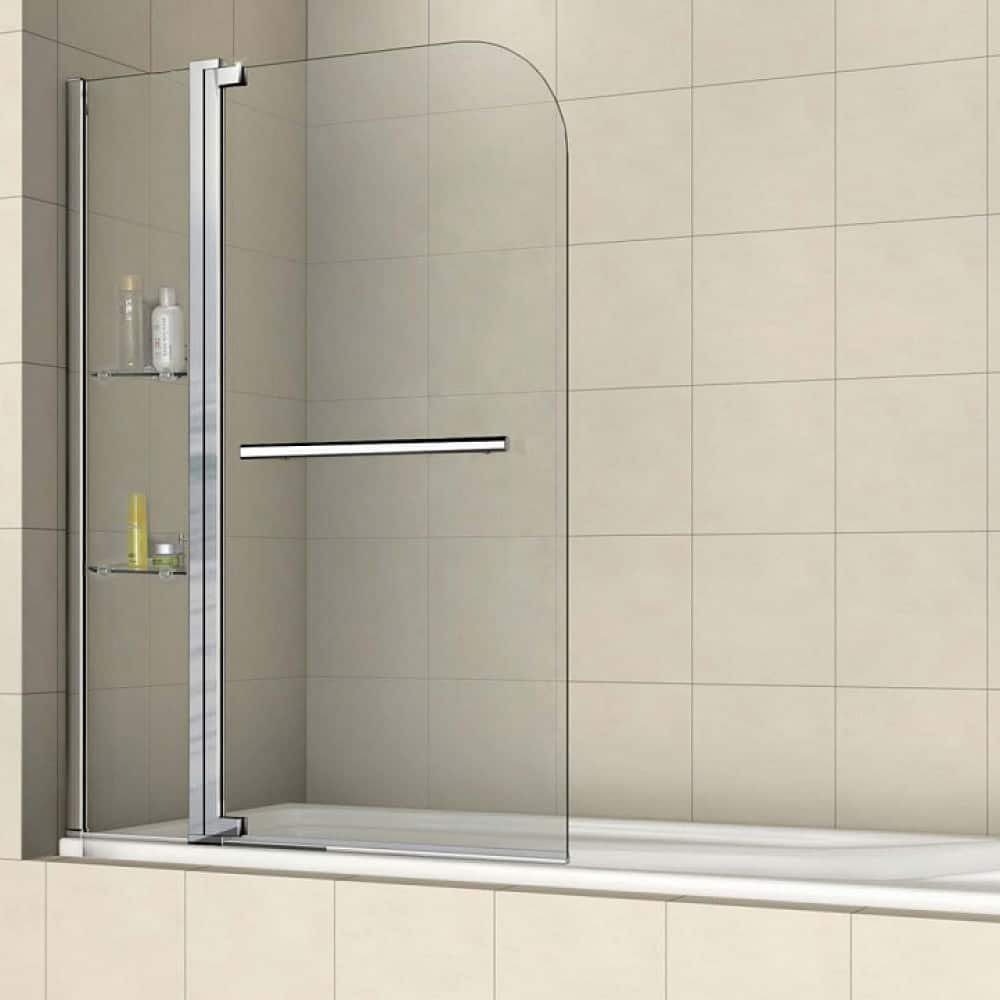

Стеклянная перегородка без каркаса

Перегородка из стекла хорошо смотрится, вписывается в любой дизайн, проста в уходе и долго служит. Для ее изготовления используют как простое прозрачное, так и тонированное, молочно-белое или узорчатое стекло.

Работать со стеклом сложнее, чем с пластиком. Желательно иметь некоторый опыт и соответствующие навыки. Если остановились на этом варианте — закажите раскрой стеклянного полотна в мастерской. Аккуратно раскроить в размер и обработать края стекла возможно только на специальном оборудовании. Для безопасности не забудьте скруглить все углы.

Можно поставить откидную ширму. Для этого на боковых несущих рейках устанавливают петли и на них уже вешают стеклянное полотно.

Комбинированная конструкция из пластика

В ней сочетаются конструктивные особенности первых 2 типов. Чаще всего состоит из стационарной каркасной части и подвижной бескаркасной створки.

Используемые материалы

Чтобы установить ширму, вам потребуются:

направляющий профиль (алюминий выдерживает большие нагрузки и прослужит дольше);
листы пластика или нарезанное в размер стекло;
силиконовый герметик;
фурнитура: петли, саморезы и т. п.

Наиболее популярны прозрачные материалы: они экономичны и не перегружают интерьер. Самый дорогой вариант — закаленное стекло с декоративным рисунком.

Пластик или поликарбонат

Пластик привлекает многообразием расцветок, декора и низкой ценой. Он практичен, с ним проще работать в домашних условиях: он легко режется, не колется и т. п. Основной недостаток этого материала — он не прослужит так же долго, как стекло или поликарбонат, легко царапается и быстро теряет вид.

Выбирая этот материал, учтите, что налет и загрязнения появляются на нем быстро. Внешний вид при недостаточном уходе становится неопрятным, а поверхность — мутной. Может появиться грибок или плесень.

В эксплуатации практичнее пластика, без проблем переносит повышенную влажность и температурные скачки, из-за чего его часто применяют для изготовления шкафчиков и ширм. По внешнему виду и долговечности вещи из поликарбоната не хуже стеклянных.

Стекло

Этот материал не такой ударопрочный, как поликарбонат, хотя качественное закаленное стекло приближается к нему по этой характеристике. Самое безопасное и прочное — триплекс. Риск травмироваться при его использовании минимален: если такое стекло разобьется, оно не рассыпется на мелкие и острые осколки.

Остальные эксплуатационные характеристики у данного материала выше, чем у пластика. На нем не образуется плесень, его поверхность легко чистится специальным средством и тканевой или бумажной салфеткой.

Прозрачная стеклянная ширма — беспроигрышный вариант, подойдет для любого стиля оформления ванны.

Варианты конструкций заграждений

Перед тем как установить экран под ванну, необходимо определиться с его конструкцией. Наверняка, многие хотели бы видеть свою ванну не только красивой, но также удобной и функциональной.

Ограждение с широкими бортами

Один из возможных вариантов – сделать ограждение с широкими бортиками. В этом случае ванна выглядит как бы утопленной внутри каркаса. Такая конструкция очень удобна: бортики выступают в роли полочек, на которые можно поставить различные банные принадлежности.

Ванна с бортиками смотрится более гармонично и отлично вписывается в окружающий интерьер. Такая конструкция подойдет для больших ванных комнат, где имеется достаточное пространство для ее установки

Многих волнует вопрос: не помешает ли экран удобному подходу к ванне. Этот момент особенно актуален для пожилых людей.

В данном случае еще на этапе установки каркаса или изготовления кирпичной кладки, предусматривают специальную выемку под ноги. Обычно она делается прямоугольной или квадратной формы.

Углубление для ног под наклоном. Выемку такой формы возможно сделать, если каркас изготовлен из металлического профиля. В кирпичной кладке скос сделать практически невозможно

Дверцы и технологические отверстия для доступа к канализации также можно сделать по-разному.

Как сделать раздвижной экран?

Очень удобный вариант – раздвижной экран, также часто делают распашные дверцы, либо устанавливают откидные или съемные панели.

Раздвижной экран удобен и функционален. Под ним устанавливают ниши для хранения разных бытовых предметов и моющих средств. Обычно такая конструкция выполняется из пластика

Раздвижную конструкцию также можно изготовить из пластика. Для этого понадобится пластиковый лист. Направляющие, по которым будут двигаться дверки должны быть из специального алюминиевого профиля.

Сначала делается металлический каркас, как было описано выше, затем сверху и снизу по всей длине профиля закрепляются направляющие.

Отмеряется нужная длина и ширина дверок, их размеры переносятся на лист и вырезаются. Дверцы закрепляются с боковых сторон экрана в первой канавке профиля. В средней канавке устанавливается центральная неподвижная часть.

На пластиковые дверцы можно наклеить однотонную или цветную пленку в соответствии с общим интерьером ванны

Если вы хотите, чтобы двери двигались по всей длине ванны, то вырезаются две пластиковые детали. Их размер рассчитывается таким образом, чтобы в закрытом виде они перекрывали друг друга.

Первая дверь устанавливается в одну канавку, а вторая – в другую. В заключении на дверцы ставятся мебельные ручки.

Экран из вагонки

Вагонка — это прочный и долговечный материал, поэтому его часто используют, чтобы установить экран под ванную. Он обеспечит максимальную защиту коммуникаций и при этом сделать помещение более привлекательным внешне.

В магазинах можно найти вагонку двух видов, подходящую для установки на ванну:

пластиковая;
деревянная.

Вагонка из натурального дерева должна быть предварительно обработана специальным водоотталкивающим составом. Если этого не сделать, то деревянный экран, установленный под ванну, быстро придет в негодность ввиду влажного климата помещения — или, что еще хуже, может стать причиной распространения плесени или грибка.

Пластиковая вагонка в этом отношении более удобна. Она не боится влаги, а по всем характеристикам ничем не уступает деревянной. Способ монтажа любой вагонки практически никак не отличается от варианта с пластиковыми панелями. Стартовый каркас должен также изготавливаться предварительно. Деревянные направляющие вместо металлических использовать можно, но не рекомендуется — этот материал не очень подходит для влажного климата ванной комнаты. Для закрепления листов используются саморезы.

Гипсокартонные щиты под ванну

Чтобы закрыть пространство под ванной традиционной формы, иногда применяют влагостойкие гипсокартонные листы зеленого цвета. Готовую конструкцию дополнительно пропитывают с обеих сторон акриловой грунтовкой. Для отделки внутренней поверхности плиты разрешается использовать масляную краску. При раскрое гипсокартона ориентируются на высоту каркаса, делая отступ на 20 мм. Фиксация листов сопровождается отступами от верхнего и нижнего края на 10 мм. Это дает возможность защититься от попадания влаги, что может привести к разбуханию материала. Фиксация гипсокартонной обшивки на профильный каркас осуществляется посредством черных саморезов с мелкой резьбой. Шаг их посадки – 15-20 см напротив линии нижнего и верхнего профиля.

На участке размещения технологического окошка прорезают отверстие, которое по завершению монтажных мероприятий будет оформлено навесной дверцей. Если в качестве финишной отделки щита планируется использование керамической плитки, то ее толщина должна быть учтена при определении толщины люка. Его крепят с помощью мебельных петель. В продаже имеются готовые сантехнические люки с крепежом, установка которых обычно не вызывает никаких сложностей.

Виды каркасов для экранов

Для каркаса, на котором будет закреплено полотно ограждения, используют разные материалы. Самые простые в обработке — деревянный брусок и металлопрофиль для ГКЛ. Их используют чаще всего, но есть и другие варианты постановки основы для экрана.

Деревянная обрешетка под ванну

При использовании брусков или досок в качестве каркасных элементов необходимо пропитать их антисептическим составом. Это поможет снизить риск появления плесени во влажной среде и при недостаточном проветривании пространства под ванной. Оптимальное сечение бруса, применяемого для монтажа обрешетки — 4х4 см.

Несложный вариант каркаса экрана (без выноса верхней части) пошагово собирают так:

Размечают проекцию бортов ванны на пол, чтобы получить контур, где будет установлен брус. Для этого от углов чаши у стены опускают отвес до пола и по нити чертят на стене прямые линии. От них нужно отступить 2,5 см в глубину под ванную (толщина борта) и вычертить параллельные линии. Точки соединения их с полом — метки, между которыми ляжет нижний брусок.
Если у ванны есть свободный угол, не примыкающий к стене, от него также опускают отвес и отмечают точку на полу. От нее вглубь строят квадрат со сторонами 2,5 см. Дальний угол фигуры (по диагонали от первой отмеченной точки)- это метка, в которой должны соприкасаться бруски смежных сторон.
По разметке кладут брусок на пол и прикрепляют его саморезами с дюбелями.
По линиям на стене устанавливают вертикальные опоры и фиксируют такими же шурупами. Для свободного угла вертикальную стойку ставят на стык брусков на полу, крепят к ним металлическими уголками и саморезами по дереву. Высота стоек должна позволить установить на них верхний брус так, чтобы он был скрыт загнутым краем борта ванны.
Верхний брусок крепят к основным опорам при помощи уголков и шурупов. Если планируется раздвижной тип, то дополнительную стойку ставят так, чтобы она не мешала ходу панелей (можно обойтись и без нее, если пространство планируется открывать на всю ширину). Для неподвижной панели желательно поставить несколько дополнительных вертикалей на длинной стороне. Шаг деталей — 50-60 см.

Разметка для экрана с выносом, со ступенями и другими деталями производится по такому же принципу. Все части, которые будут выступать за пределы контура бортов, размечают, отступая от первой метки на стене на нужное расстояние и опуская отвес на пол.

Деревянная обрешетка.

Каркас из металлических профилей

Каркас для легких экранов из листового материала удобно сделать из профиля ПН 27х28 (для ГКЛ). Планируя облицовку плиткой, предпочтение стоит отдать более прочным профтрубам сечением 2-3 см.

Разметку проводят так же, как для деревянного каркаса. Нижнюю обвязку кладут на пол и крепят к нему дюбелями. Боковые вертикали крепят к стенам, затем кладут верхнюю обвязку. В заключение ставят дополнительные вертикальные стойки.

При использовании профиля для ГКЛ соединение деталей между собой производят стандартными короткими саморезами. Если обрешетка выполняется из профтрубы, то для соединения деталей придется использовать сварочный аппарат.

Металлическая обрешетка.

Основа для экрана из кирпича

Кирпичная кладка подойдет в качестве основы под плитку или камень. Этот экран — стационарный, при его возведении нужно оставить окно для обслуживания коммуникаций, навешивая дверки или устанавливая люк.

При укладке верхнего ряда под бортом чаши остается пространство. Для изоляции от воды и загрязнений его заполняют монтажной пеной или цементно-песчаным раствором.

Обрешетка из кирпича.

Экран под ванну сложной формы

Основная сложность — правильно сделать проекцию контура бортов на пол. Эту процедуру выполняют так же, как для прямой ванны, но отвес опускают не только в местах примыкания к стенам. Оптимальный вариант — ставить точки на полу через каждые 20-30 см. На округлых участках контура метки могут быть чаще.

От начальной линии меток делают отступ внутрь на 2,5 см (если экран без выноса) или наружу (для образования полки вокруг ванны). Новая линия должна как можно точнее повторить контур, полученный с помощью отвеса.

Если облицовка будет выполнена из плитки, лучше всего сделать основу из кирпича: ее можно выровнять цементным раствором. Для легких экранов выбор каркасных материалов стоит остановить на металлопрофиле для ГКЛ:

измерить длину контура, используя шнур или рулетку;
отрезать нужный кусок профиля;
ножницами по металлу надрезать его боковые стороны через 3-5 см;
прикрепить по контуру, изгибая направляющую.

Остальные этапы сборки проводят, как на прямолинейных ваннах. Верхний профиль можно изогнуть по линии контуров бортов.
