Дымоход для твердотопливного котла: монтаж дымоходов твердотопливных котлов

Какой котел выбрать?

Дымоходы для котлов на твердом топливе различаются по нескольким параметрам.

Рекомендуем ознакомиться: Как выбрать канализационные трубы для наружной системы канализации

Конструктивное исполнение:

1. Коренные (стоящие на отдельном фундаменте трубные стояки, соединяемые с котлом наклонным газоходом).
2. Насадные (устанавливаются непосредственно над котлом и служат продолжением газохода котла).
3. В виде канала в стене (устраиваются в процессе кладки несущих наружных или внутренних стен).

По месту расположения котлы бывают наружными и внутренними:

1. Наружные (монтируются вне здания как отдельно стоящими либо пристроенными к наружной стене в коренном исполнении).
2. Внутренние (монтируются внутри здания в любом конструктивном исполнении).

Материал изготовления:

• металл (черные, оцинкованные, нержавеющие или сэндвич-трубы);
• кирпич (керамический или огнеупорный);
• керамика (керамические трубы и блоки);
• бетон (сборные железобетонные панели со специальными вертикальными каналами круглого или овального сечения);
• асбестоцемент (трубы из асбестоцемента);
• стекло (специальное огнеупорное стекло).

Наиболее распространенными при устройстве индивидуальных котельных с котлами на твердом топливе являются дымоходы из кирпича, керамики и стали:

Кирпичные дымоходы	Глиняный и огнеупорный кирпич традиционно применяются при возведении дымоходов. Требует специальных навыков по кладке.	возможность встроить их в массив стены, не занимая полезную площадь помещения. Благодаря частичной утилизации полезной энергии (t = 250-3000), происходит дополнительное излучение тепла в прилегающие к дымоходам помещения.	требуются каменщики высокой квалификации, прямоугольное сечение и не идеальной гладкости внутренние стенки создают дополнительное сопротивление движению дымовых газов и способствуют засорению сажей.
Керамические дымоходы	Дымоходы из керамических труб и блоков — тяжелая конструкция.	умеренный вес, долговечность, эстетичный внешний вид, отсутствие конденсата	немалая цена, потребность в квалифицированных специалистах
Стальные	Дымовые трубы из стальных труб (одностенные), изготовленные из черных или оцинкованных труб.	отличаются низкой ценой, простотой сборки, удовлетворительными весовыми характеристиками и пожаробезопасностью	малый срок службы, подверженность коррозии и необходимость тепловой изоляции для предотвращения образования конденсата.
Дымоходы из нержавеющей стали	Трубы из нержавейки имеют немалую стоимость, что не способствует их популярности.	простота монтажа не подвержены коррозии, долговечность, не требуют дополнительной изоляции.	может образовываться конденсат на стенках
Двустенные конструкции из сэндвич-труб с термопрослойкой	в последнее время все больше пользуются спросом	малый вес, компактность, удобство монтажа, защита от образования конденсата, устойчивость к воздействию высоких температур и агрессивной среды, идеально гладкая внутренняя поверхность и круглое сечение трубы препятствует осаждению сажи внутри дымохода.	довольно высокую стоимость и срок службы всего в пределах 15 лет

Конструкция

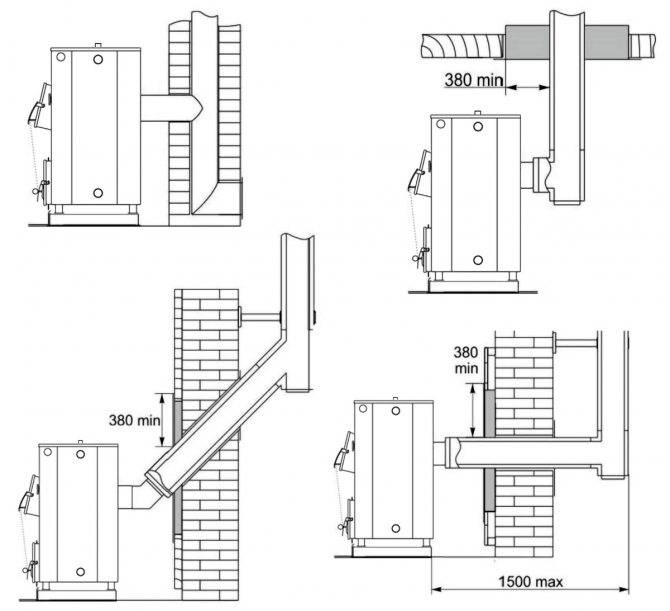

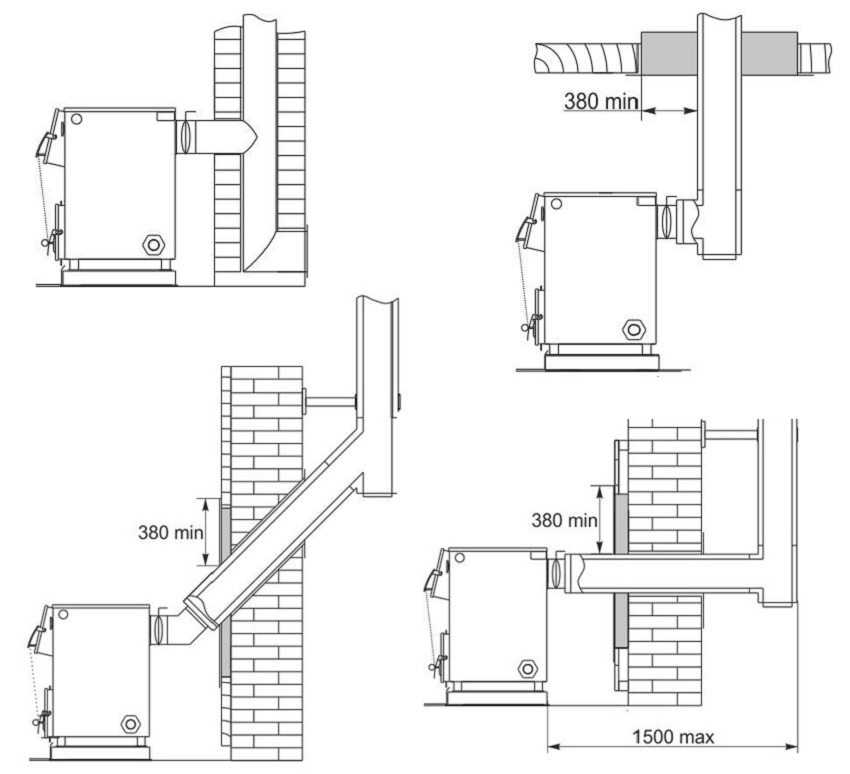

Схема дымохода для твердотопливного котла

Возведение канала происходит снизу-вверх, и существуют два вида их соединения: по конденсату и по дыму. А подключение этих видов происходят так, если по конденсату – к котлу, по дыму – от котла.

В конструкцию металлического канала входят:

• очиститель;
• оголовок;
• искрогаситель;
• конденсатсборник;
• сендвич-трубы;
• стакан;
• шибер;

Соединения труб происходит при помощи тройников и переходников. Наружную сторону обрамляю хомуты.

Конструкция без лишних изгибов, даёт прекрасную тягу.

Дымовые газы могут поднимать температуру от 70 до 600 градусов. Отсюда вытекает, что канал должен быть термостойким. Поэтому, применяются такие виды материала, которые могут её дать: огнеупорный кирпич, керамика, сталь, стекло, нержавейка.

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов. Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

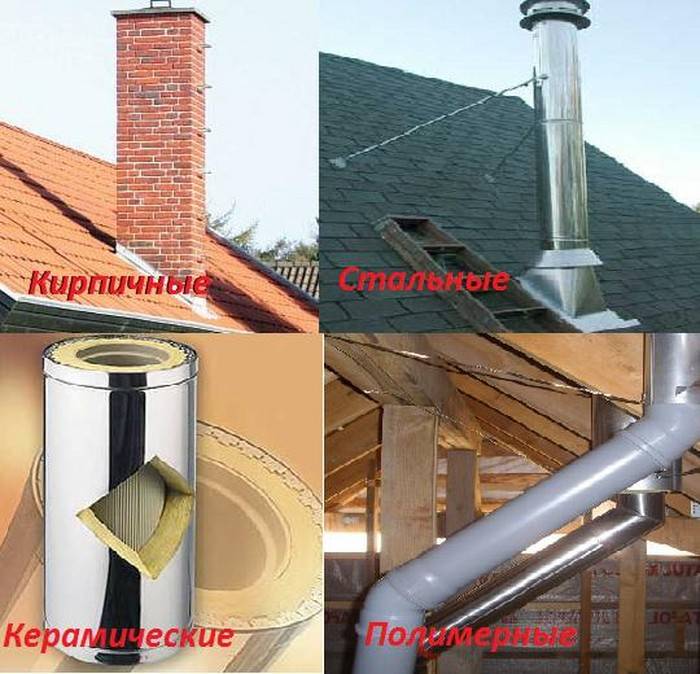

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

• Кирпичные
• Стальные
• Керамические
• Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

• гладкость стенок;
• универсальность;
• возможность установки даже после финальной отделки дома;
• долговечность, даже с высоким КПД;
• отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался. Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Металлические дымоходы

Обратившись в компанию «Без дыма», вы можете купить металлический дымоход и заказать его установку.

Мы предлагаем нашим покупателям одноконтурные и двухконтурные металлические дымоходы «Руссдым». Они изготовлены из качественной нержавеющей стали марки AISI 304. В качестве утеплителя сэндвич-труб используется базальтовое волокно. Использование таких материалов позволяет обеспечить большой срок службы, безопасность эксплуатации и при этом доступную цену металлического дымохода.

Преимущества и недостатки

Стальные дымоходы широко используются в бытовых и производственных системах дымоудаления. К основным достоинствам таких дымоходов относят:

• круглое сечение, обеспечивающее хорошую тягу;
• гладкие внутренние стенки, на которых не задерживаются ни влага, ни конденсат;
• устойчивость к воздействию влаги и агрессивных компонентов сажи;
• малый вес;
• простоту установки и очистки;
• доступную цену.

Недостаток у дымоходов из нержавеющей стали только один — ограничение по максимальной температуре топочных газов, равное 400ºС. Вы можете использовать металлический дымоход для котлов на газовом и жидком топливе, а также дровяных печей и каминов. Сжигать в таких печах уголь нельзя, поскольку температура топочных газов при сжигании угля будет существенно выше.

Прямоугольные металлические дымоходы

Такие дымоходы выпускаются некоторыми производителями, но мы не рекомендуем их использовать. Прямоугольное сечение не является оптимальным для поддержания тяги.

Одноконтурные и двухоконтурные дымоходы

Самые простые и дешевые металлические дымоходы делают одноконтурными (одностенными). В сущности, это просто труба из нержавеющей стали. К преимуществам таких дымоходов относят:

В остальном – сплошные недостатки. Тонкая стенка трубы быстро нагревается и отдает тепло во внешнюю среду, а топочные газы – так же быстро охлаждаются. Это создает ряд проблем:

• скорость движения холодных топочных газов снижается;
• при охлаждении газов на стенках дымохода оседает большое количество конденсата и сажи;
• наружный (он же единственный) контур дымохода сильно нагревается. Прикоснувшись к нему, вы можете получить ожог. Поэтому вам придется утеплить металлический дымоход на всех участках, где возможен контакт;
• по указанной выше причине невозможен монтаж дымохода снаружи здания, хотя зачастую это самый удобный вариант;
• при проходе дымохода через конструкции из горючих материалов приходится делать большие проемы — не менее 250 мм. Это сводит на нет преимущества, связанные с малым сечением.

Наружный контур двухконтурного дымохода защищен слоем утеплителя, который удерживает тепло внутри трубы. В качестве утеплителя используется минеральная вата без органических связующих.

Двухконтурные дымоходы имеют ряд преимуществ:

• существенно меньшее количество сажи и конденсата;
• наружный контур остается холодным даже при интенсивной эксплуатации котла или печи;
• возможен монтаж снаружи здания. Зачастую это гораздо проше и дешевле;
• при проходе через конструкции ширина проема должна составлять всего 130 мм.

Недостатки очевидны — более высокая цена и несколько более сложная технология монтажа. Впрочем, если вы заказываете установку дымохода в хорошей компании, сложность монтажа вас не беспокоит. Что касается более высокой стоимости металлических сэндвич дымоходов, то он в полной мере компенсируется безопасностью и большим сроком службы.

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Требования

Узнать, какой требуется дымоход для котла, можно из инструкции, которая прилагается к каждой модели обогревательного аппарата. Если необходимая информация отсутствует, то выбирают любой материал, но учитывают основные требования, которые предъявляются к каждому изделию:

1. Длина дымохода для твердотопливного котла должна составлять от 3 до 6 м.
2. Конструкцию устанавливают только в вертикальном положении. Это обеспечит качественное выведение газа. Допускается отклонение до 30°.
3. Конструкция должна быть оснащена участком, который разгоняет дым. Для этого за патрубком котла располагают вертикальную трубу высотой 1 м.
4. Нельзя делать прогибы.
5. Расположение трубы над кровлей должно быть не менее 100 см.
6. Все стыки обильно смазывают термостойким герметиком.

Меры по улучшению

Все чаще при реконструкции разрушающихся кирпичных дымоходов используют надежные стальные трубы, просто вставляя их в существующий канал. Оставшийся промежуток заполняется базальтовым негорючим утеплителем. Рекомендуется проведение подобной замены, если прогнозируется переход с твердого топлива на газообразный его аналог.

Воротник дымовой трубы

Чтобы кирпичная шахта не получала вредоносного воздействия от конденсата, рекомендуется утеплить ее снаружи сто миллиметровыми плитами базальтовой ваты. В случае расположения канала внутри стены утепляется часть, проходящая пространство не отапливаемого чердака, а также над кровлей. Если дымовая шахта пристроена к дому, то ее наружные плоскости облицовывают теплоизоляцией полностью, дополняя наружным слоем из оцинкованного металла, имеющего толщину в 0,5 мм.

В процессе обустройства дымохода обязательно должна соблюдаться его оптимальная высота, от которой зависит надежная работа котла. Основные требования к этому показатели практически одинаковые для всех разновидностей труб.

Зависимость величины самотяги от температуры дымовых газов и высоты дымохода

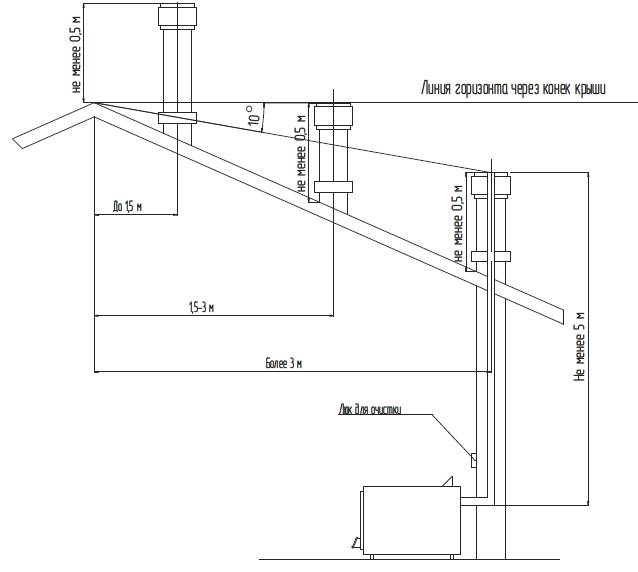

Чтобы исключить попадание выхода дымохода в сектор ветрового подпора, где тяга очень слабая, необходимо от самой высшей точки конька дома провести линию под наклоном в 45° до земли. Это и будет неблагополучная зона.

Высота дымового канала

Если высота дымохода такова, что его выход попадает в этот промежуток, следует принять меры по ее увеличению на полметра выше обозначенной линии. По нормативам следует выдерживать угол 10°, чтобы высота дымоходной трубы в полной мере обеспечивала необходимую тягу, позволяющую твердотопливному котлу эффективно функционировать.

Дополнительные устройства на дымоходе для газового котла

Итак:

• Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте

• Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).

• Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Соединение гильз с использованием герметика

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

1. Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.

2. Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.

3. На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.

4. Все стыки должны быть герметичными.

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

• Хомут под растяжку – для надежной фиксации.
• Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
• Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
• Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
• Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
• Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
• Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
• Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
• Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
• Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
• Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
• Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
• Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
• Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

1. конденсатосборник;
2. опорная площадка;
3. тройник-ревизия;
4. тройник подключения;
5. конус;
6. монтажные элементы.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом. Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

• Титан.
• Никель.
• Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

• 316.
• 316 L.
• 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

•  труба керамическая,
•  утеплитель,
• оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Товары для дачи, сада и огорода

⇆

Посмотрите видео урок на тему «Устройство и монтаж керамического дымохода»:
