Дымоход для газового котла - виды и пошаговая инструкция!

Требования к установке коаксиального дымохода

Как и к любому газовому оборудованию, к установке коаксиальных дымоходов предъявляются конкретные требования СНиП 2.04.05–91, раздел 3 «Отопление»; 2.04.08–87, а также предписания, регламентированные «Правилами безопасности в газовом хозяйстве». Они могут быть различными в зависимости от способа установки коаксиального дымохода: горизонтального или вертикального.

Для любого типа монтажа существует общее требование по максимальной длине коаксиального дымохода для газового котла: она не может превышать 4 м. Когда требуется провести систему дымоотвода на значительном расстоянии, используют специальные коаксиальные модели с габаритными стандартами.

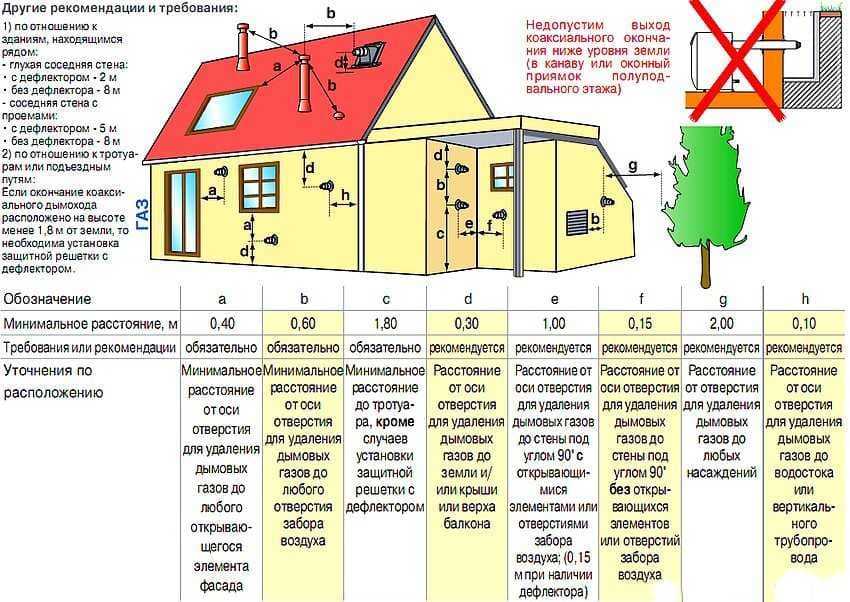

Рекомендации и требования к установке коаксиального дымохода для газовых котлов мощностью менее 70 кВт.

При переходе вертикального коаксиального дымохода для газового котла сквозь перекрытие и кровлю используют адаптер, конструкция которого предусмотрена производителем именно под данную систему. Это касается и удлинителей коаксиального дымохода, когда требуется установить систему необходимой длины. Герметичность в местах прохождения труб через перекрытие обеспечивает специальный оголовок — терминал. Он же и предотвращает попадание в систему осадков.

Горизонтальный способ установки коаксиального дымоотвода используют, как правило, для настенного газового оборудования. Чтобы избежать попадания конденсата, необходимо выдержать уклон дымохода вниз от котла, составляющий от 3 до 5%. Существуют нормы расположения в наружной стене дымовых каналов для дымохода. Так, если отверстие предполагается в стене рядом с окном, расстояние до окна не должно быть менее 0,5м, если над окном — не менее 0,25 м.

Многие производители газового оборудования включают в поставку и трубу для отвода продуктов сгорания. Если вы купили коаксиальный дымоход для газового котла вместе с оборудованием, необходимо проверить наличие в комплекте горизонтальной части трубы (обычно около 1 м длиной), отвода, терминала (оголовка), комплекта уплотнительных прокладок, мембраны. Если при монтаже трубы через стену требуется обойти какие-либо выступы или арматуру, используют колена и отводы.

На заметку! Необходимо предусмотреть защиту всех выводов и входов на коаксиальном дымоходе от попадания посторонних предметов.

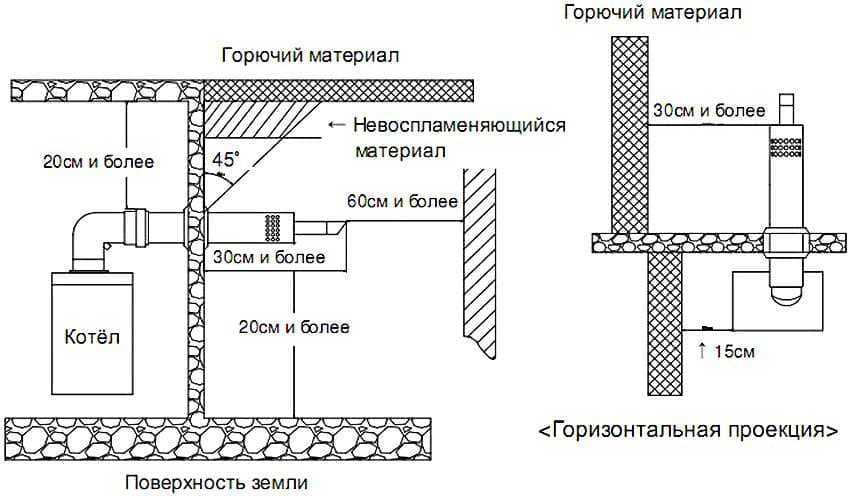

Стандартная проекция по установке котла с коаксиальным дымоходом.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Принцип установки дымохода для газового котла

Монтаж газового котла своими руками – делаем правильноВ процессе монтажа дымохода очень важно помнить о несложном алгоритме работы, в соответствии с которым и должна устанавливаться система:

Для начала следует внимательно выполнить сборку всех составляющих трубы.
После этого на участках прохождения конструкции через коммуникации дома нужно смонтировать особые детали прохода.
Еще один важный момент – изолирование тех частей системы, которые непосредственно соприкасаются с горючими веществами.

К основным функциональным частям дымоходов принято относить следующие:

переходник, соединяющий котел отопления с трубой дымохода;
тройник, оснащенный особым штуцером, расположенным снизу. Этот элемент призван удалять весь появляющийся конденсат;
кронштейн и стеновой хомут в качестве основных крепежных деталей;
патрубок прохода;
специальные отводы, монтируемые на расстоянии не более 2 м непосредственно от начала трубы, в противном случае появляется вероятность снижения силы тяги оборудования;

Какие есть требования к дымоходу для газового котла отопления

К этим нормам монтажа можно отнести следующий список:

максимально допустимый уклон частей дымохода – 30°;
ответвление в сторону не должно быть больше 1 м;
поперечное сечение конструкции не должно иметь никаких сужений и ощутимых выступов;
колен трубы должно быть не больше трех, при этом важно, чтобы радиус закругления превышал диаметр самой трубы;
на месте поворотов дымохода крайне важно оборудовать специальные отверстия и люки, предназначенные для чистки системы и удаления из нее накопленного конденсата;
в том случае, если дымоход имеет прямоугольную форму, то его стороны не должны иметь вытянутый вид;

снизу систему нужно оснастить капельником и ревизией;

детали конструкции ни в коем случае не должны прогибаться;
колена трубы требуется одевать друг на друга не менее чем на половину ее диаметра;
элементы соединения должны плотно стыковаться друг с другом и не иметь никаких зазоров;
на участке прохождения дымохода через кровлю дома соединений быть не должно;
минимальный уклон по отношению к газовому котлу – 0,01°;
важно добиться того, чтобы внутренняя поверхность трубы была гладкой и не имела шероховатостей и неровностей;
максимальная суммарная длина горизонтальных участков дымохода в готовых сооружениях – 6 м, в недостроенных – 3 м;
чуть ниже тройника требуется оборудовать особое пространство длиной минимум в 25 см, именуемое карманом, чтобы беспрепятственно чистить трубу;
необходимо расположить конструкцию так, чтобы она находилась не менее чем в 25 см от поверхностей дома, а в том случае, если используемые в системе материалы не являются горючими – 5 см;
там, где дымовая труба пересекает те участки здания, которые не получает обогрева, нужно предусмотреть теплоизоляцию;
чтобы отвод продуктов сгорания проходил максимально безопасно, следует оснастить систему специальными заслонками, именуемыми шиберами и способными легко открываться и закрываться;
в том случае, если механизм оснащен стабилизатором тяги, то устанавливать заслонки будет не нужно.

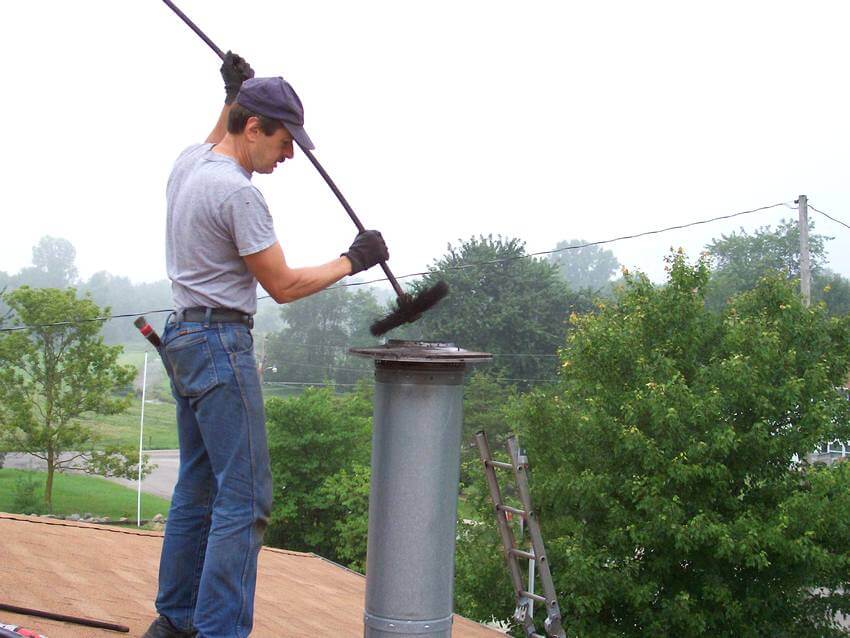

Обслуживание и чистка

Безопасная работа котлов, прежде всего, зависит от исправной работы дымоотводной системы котла отопления. В процессе работы дымовые каналы забиваются сажей, которая может самовоспламеняться, горение ее происходит при температуре 1000 С, что способно разрушить любую дымоотводящую систему, перебросив огонь на крышу и другие важные конструктивные элементы в доме. Для того чтобы этого не произошло, выполняют периодическую очистку дымовых каналов и газоходов котла.

Своевременная очистка газохода важна по ряду факторам. Прежде всего, от этого будет зависеть эффективность системы дымоудаления, для обеспечения полного горения и удаление уходящих газов.

Во-вторых, чистый дымоход для газового котла в частном доме это обеспечение собственной безопасности и сохранения имущества от пожара.

Нормы, которые регламентируют периодичность проверок дымохода зависят от использованного топлива. При использовании твердотопливных котлов на угольном топливе с мощностью менее 50 кВт, очистка выполняется не менее 4 раз/год, а свыше 50 кВт – 6 раза/год.

Таким образом, подводя итог, можно обозначить, то система дымоотведения любого котла, является важным элементом безопасности жилого дома.

Для того чтобы обеспечить безаварийную работу котла и пожарную безопасность в доме, перед тем как правильно сделать систему, она должна тщательно рассчитываться и устанавливаться согласно требованиям СНИП и проекту установки газового котла.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

Неквалифицированно установлена высота и сечение дымовой трубы.
Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
Нарушение норм пожаробезопасности при возведении газоходов.
Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
Конструкция не имеет специальной модели с оголовком против обледенения.

Виды дымоходов для газовых котлов

Дымоходы для газовых котлов классифицируются, как правило, по типу материалов, из которых они изготовлены. А материалы, в свою очередь, выбираются в зависимости от того, где установлен газовый котел, какими эксплуатационными и техническими характеристиками он обладает. Дымоход может быть

кирпичным,
стальным,
пластиковым,
асбестоцементным,
керамическим,
двустенным (сэндвич).

Дымоотвод из кирпича для газового котла формируется в стене или около нее, для него нужен прочный фундамент. Используется он редко, так как кладка быстро разрушается под воздействием конденсата, а в структуре пористого материала (кирпича) скапливаются продукты сгорания, что снижает его эффективность.

Стальной дымоход или дымоход из нержавейки – оптимальный вариант для газового котла. Он собирается из модулей – отдельных элементов, ему можно придать любую форму, его легче обслуживать, да и служит он гораздо дольше аналогов.

Керамические и асбестоцементные конструкции также как и кирпичные, нуждаются в фундаменте. Керамические дымоходы для газовых котлов служат долго, в отличие от асбестоцементных, но второй вариант легче в монтаже и дешевле.

Пластиковые дымоходы для газовых котлов отопления можно установить там, где температура продуктов горения не поднимается выше 200⁰С, их можно встраивать в кирпичные конструкции, применять для реконструкции газоотводов, они гибкие, легкие и недорогие.

Дымоходы-сэндвичи с двумя стенками и теплоизоляционным материалом между ними наиболее безопасны, но менее долговечны, чем аналоги. Максимальный срок их службы составляет всего 15 лет.

Правила устройства для котлов с естественным отводом продуктов сгорания

- Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
- Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
- При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
- При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

оцинкованные — наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость изделия зависит от производителя и технических параметров, но редко превышает 2–2,5 тыс. руб.;
из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода изготавливается из алюминия толщиной до 2 мм. Внешняя труба — из высокопрочного термостойкого полипропилена. Такие дымоходы применяются только в частном секторе для совместной работы с котлами малой и средней мощности;
нержавеющие — более надёжные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10–12 лет использования. По стоимости практически аналогичны изделиям из нержавеющей стали. В промышленности и коллективных системах дымоотвода не используются, так как «нержавейка» не выдерживает высокой концентрации химических веществ;
из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок эксплуатации — не менее 15 лет.

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

Труба изготавливается из шамотного кирпича.
Для возведения стенок применяется раствор глиняный или специальный клей.
Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

Кладка обеспечивает герметичность.
На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

Дымоотводный канал из керамического материала.
Прослойка утеплителя или воздушное пространство.
Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

Длительный период эксплуатации.
Многофункциональность.
Сравнительно низкая стоимость.
Большая прочность.
Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
Собирается вертикальный стояк.
Уплотняются соединения огнеупорной смесью.
Фиксируются настенными кронштейнами.
Сверху закрепляется предохраняющий от осадков зонт.
Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

Материал, из которого изготовлена труба.
Наружное оформление дымохода.
Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.
