Двойная розетка: делаем подключение двойной розетки самостоятельно

Как подключить двойную розетку накладную. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

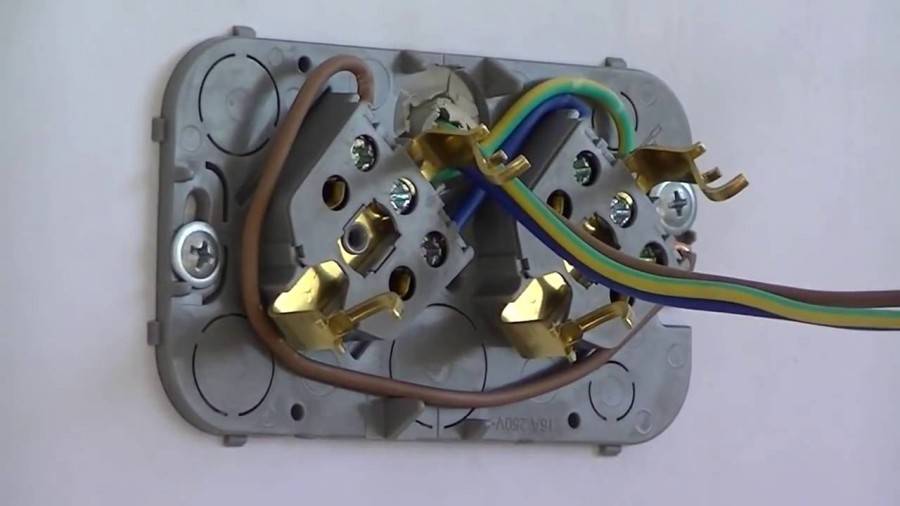

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

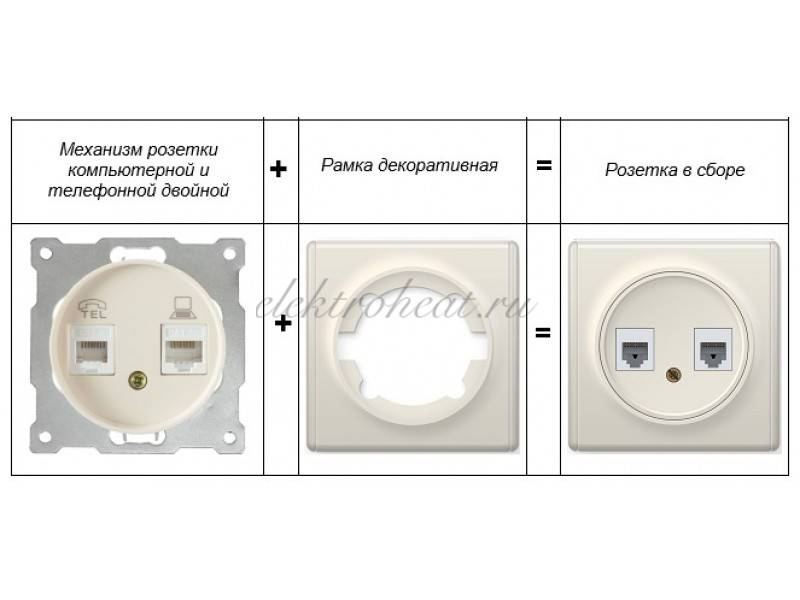

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

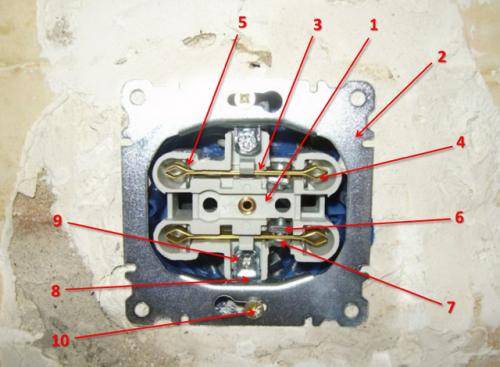

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Разновидности

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов — фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

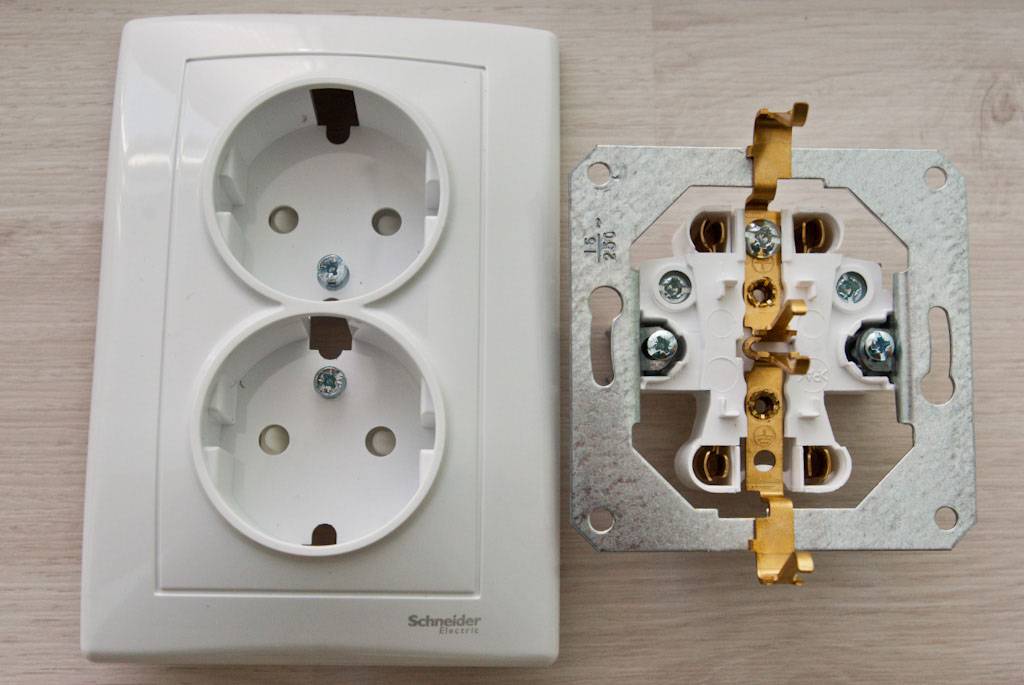

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

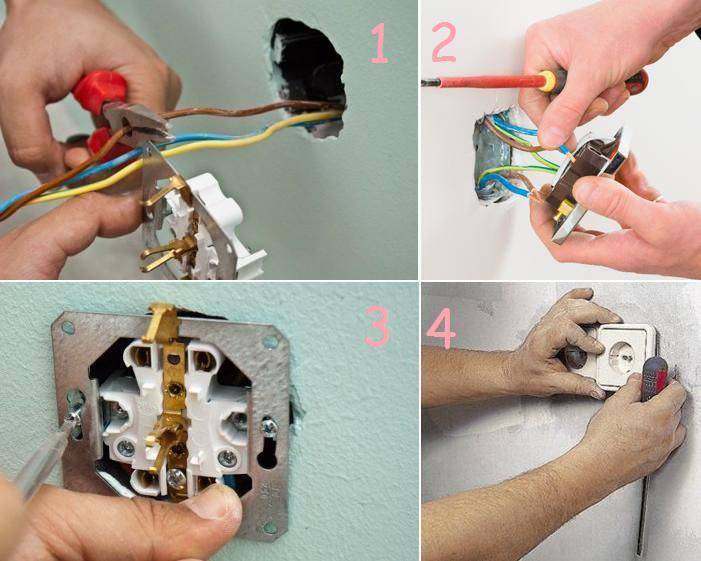

Приступаем к установке:

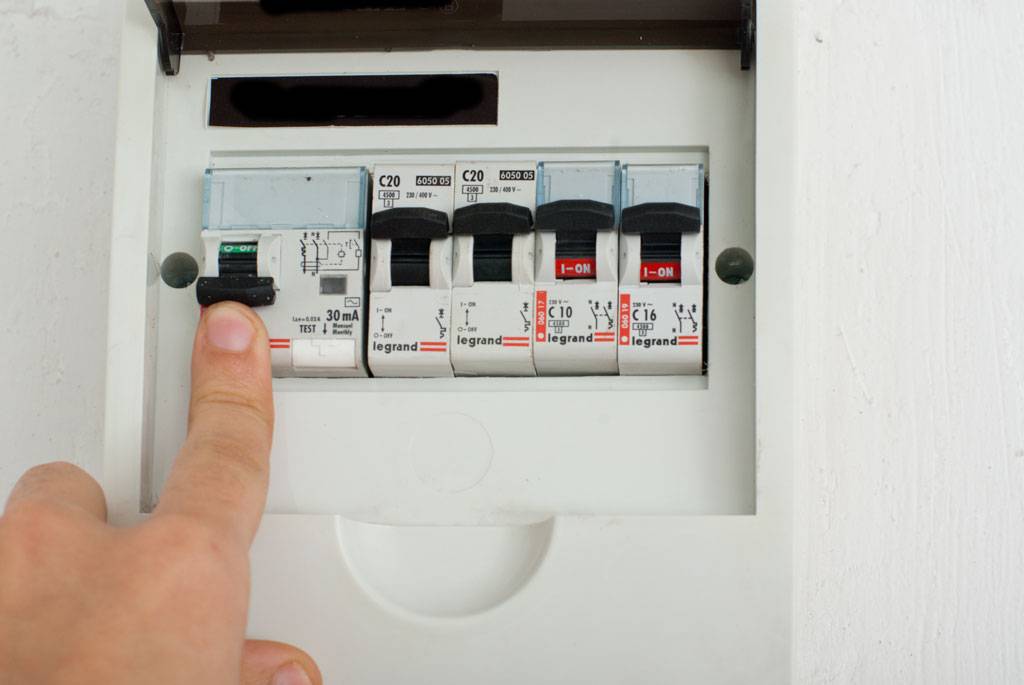

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

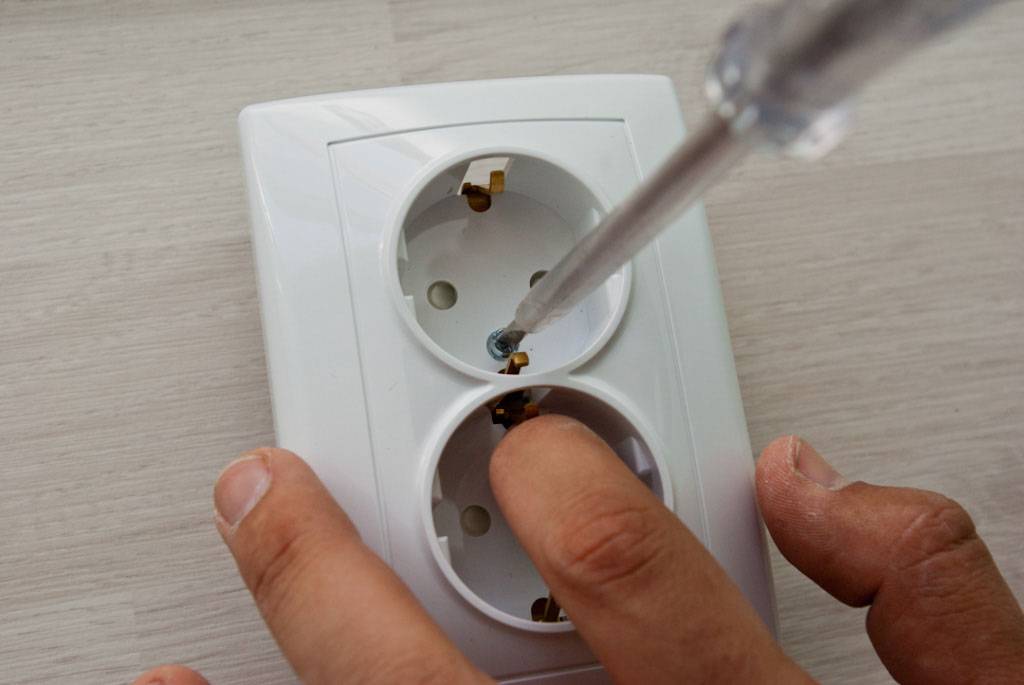

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

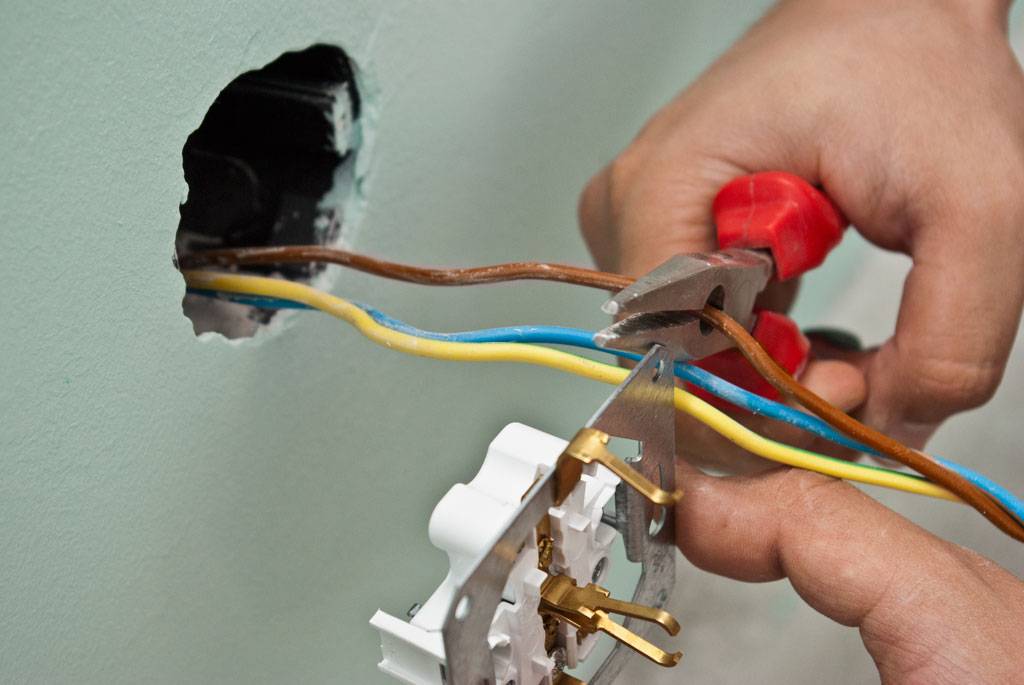

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

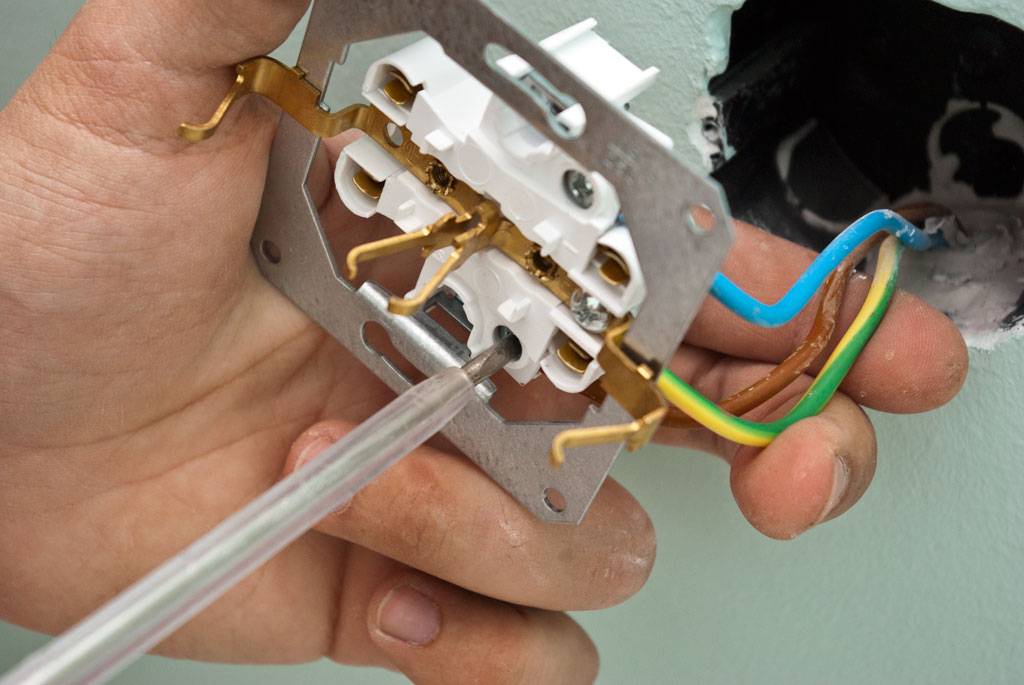

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль — землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Комментарии: 4

Как подключить вентилятор для ванной через разрыв фазы или параллельное соединение по розетке

В коридоре установлен четырехклавишный выключатель с розеткой. Одна клавиша на ванну, одна на коридор, одна на туалет и одну установил на вентилятор в ванную через разрыв фазы на розетке. Все отдельно работало, все выключатели и розетка работали нормально. При включении АП при выключенном выключателе вентилятора он заработал. Когда включили выключатель на вентилятор вышибло АП. В чем может быть причина?

АП — это автоматический выключатель ? Очевидно, что где-то происходит замыкание. Проверьте еще раз схему подключения.. К вентилятору должен подходить ноль, а фаза идти через разрыв в выключателе. Тут ошибиться можно много где, как при монтаже проводки, так и просто при подключении выключателя или вентилятора. перепроверьте все еще раз.

АВВ серия Basic55 куда подключать провода Отверстий 4 штуки и сам механизм не разбирается . не видно внутри как пластина стои т. Кто поможет

Источник

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

https://youtube.com/watch?v=JZftT_Crmqc

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

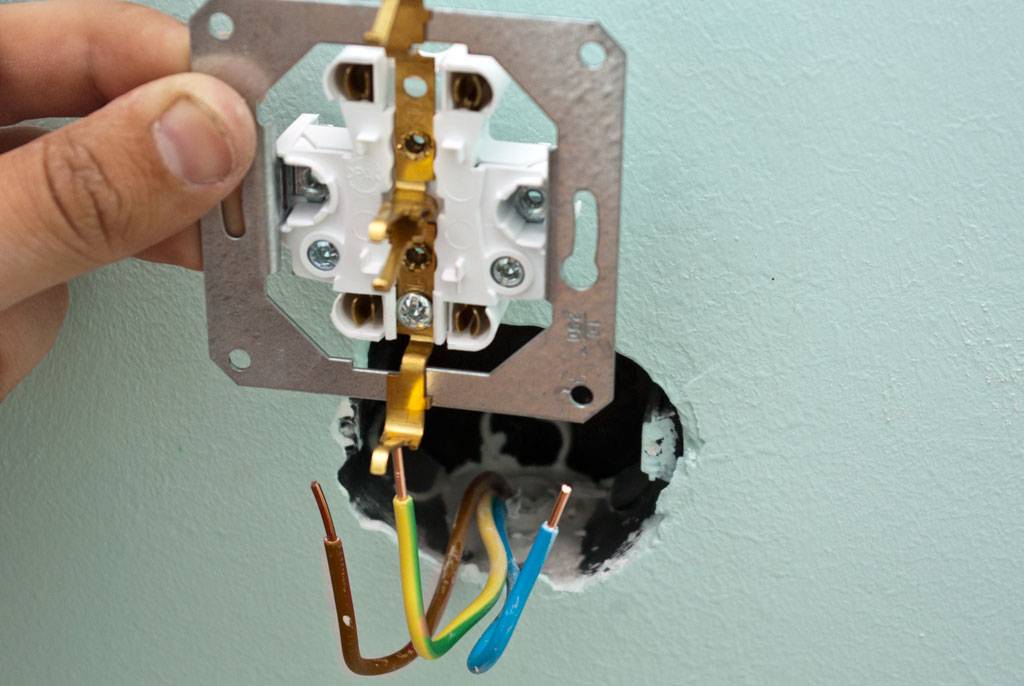

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

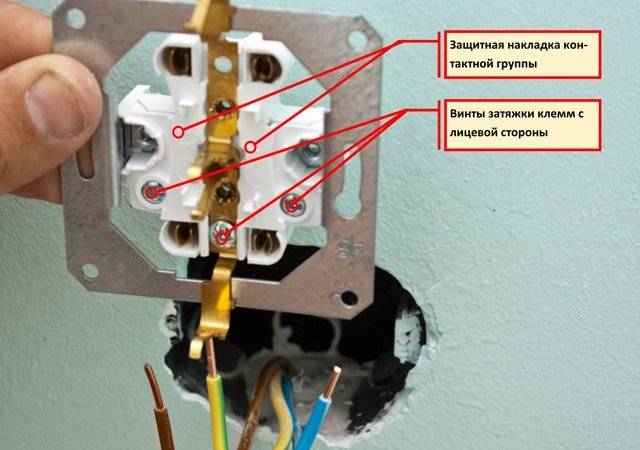

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Наконец ее суппорт соединяется саморезами с корпусом установочной коробки

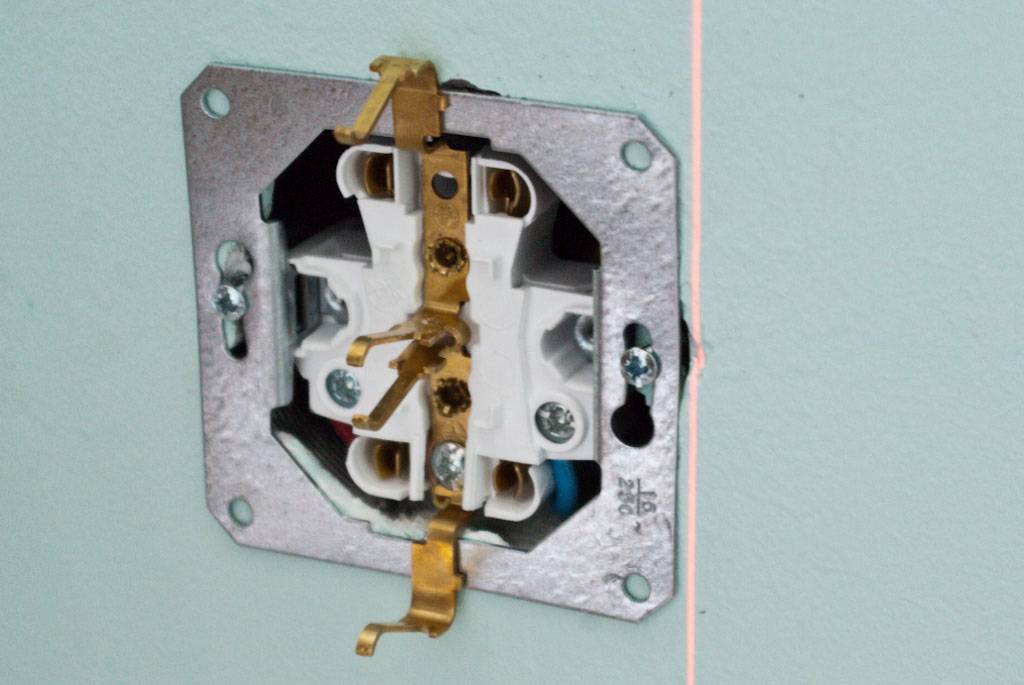

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

• если нужна розетка для электроплиты;
• когда решили со стиральной машиной подключить бойлер;
• если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить.

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

• крестовидная и плоская отвёртка;
• инструмент для чистки оплетки;
• изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

1. Ослабьте клеммы, которые предназначены для фиксации проводов.
2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы

Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений
Фото из
устройство для соединения проводов. Удобен в использовании – можно отрезать нужное количество клемм

Клеммник ВАГО – имеет внутри смазку, которая защищает от коррозии. Его можно использовать для соединения 2-х проводов из различных материалов

Колпачок СИЗ используют для соединения однопроволочных жил проводов – на концы, с которых снята изоляция, надевается колпачок и завинчивается плотно по часовой стрелке

Зажим-разветвитель ВАГО немецкого производства. Его основное преимущество – легко надевается и не менее легко снимается. К тому же, на приборе нанесено максимальное значение силы тока

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Как правильно подключить розетку — подробная инструкция

Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.

При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

• перфоратор;
• специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
• индикатор напряжения;
• зубило;
• молоток;
• прямую и фигурную отвертку;
• узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.

Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.

«>

пока нет!
