Разновидности и размеры дюбелей для утепления

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

  • полипропиленовые;
  • нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа


Все элементы крепежа производятся из полипропилена высокой ударной прочности Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

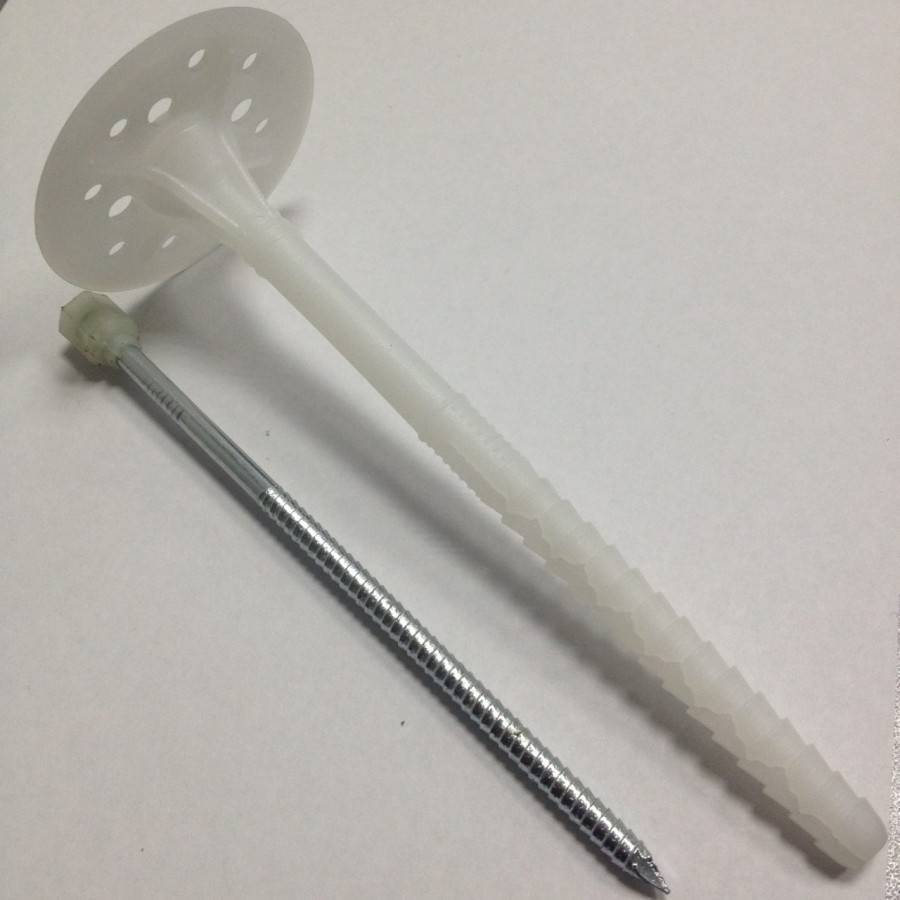

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой


Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода. Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Правила монтажа грибков

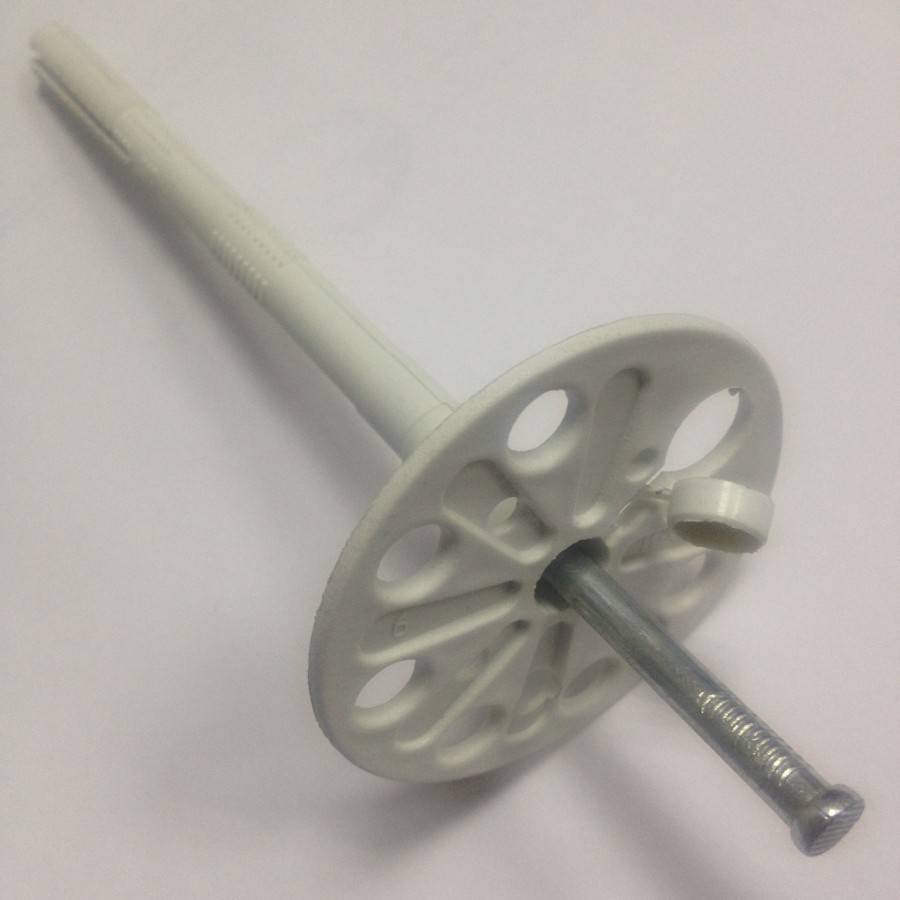

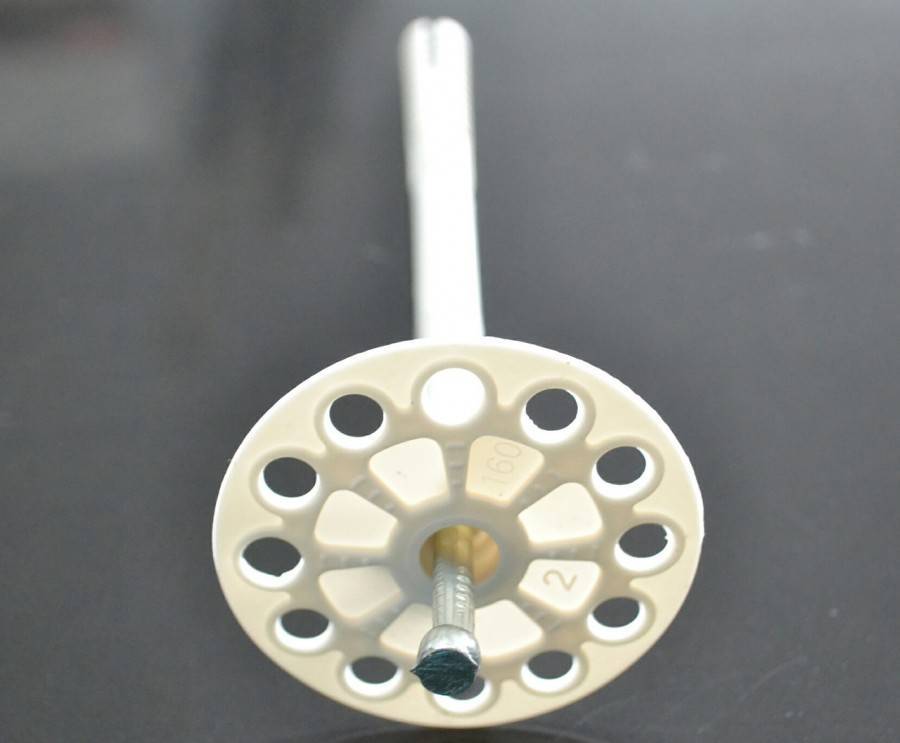

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

  • Производится разметка мест установки
  • В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
  • Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
  • В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

Разновидности и описание

Существует несколько видов грибков, отечественный производитель (Технониколь, Фасад-комлпект) предлагает следующие типы дюбелей для крепления плит утеплителя:

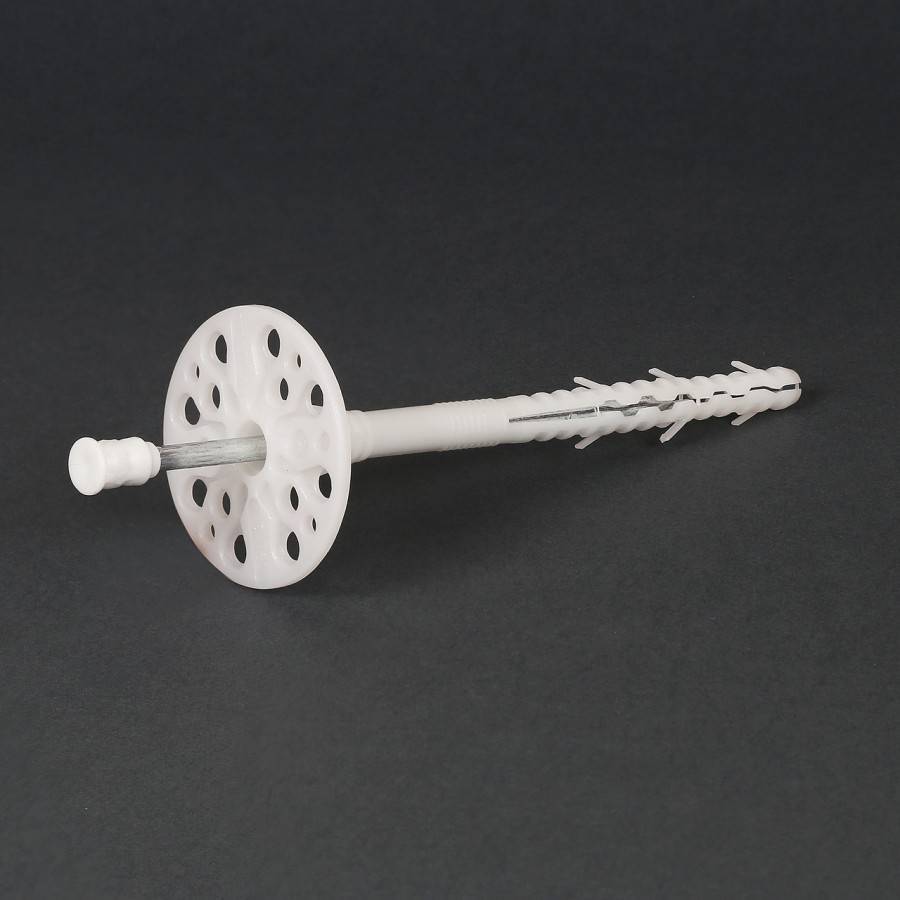

1. Пластиковые.

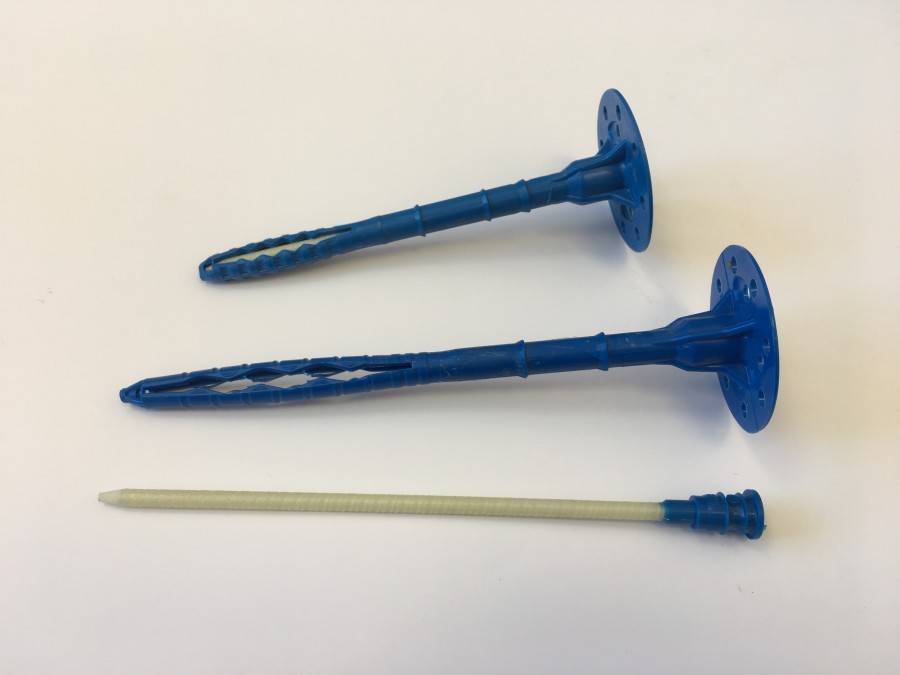

При изготовлении тарельчатых фиксаторов используется полипропилен, полиамид, нейлон. Они имеют небольшую стоимость, устойчивы к агрессивной среде, имеют хорошие свойства сцепляемости, но подходят не для всех стен из-за прочностных характеристик. Применяются для кирпича, бетона, камня. Главным отличием считаются конические отверстия в шляпках, обеспечивающие надежное прилегание и долговечную эксплуатацию утеплителя. Проводимость энергии составляет 0,005 Вт/К, грибок устанавливается при температуре от -40 до +80°C. Выдерживает нагрузку в 20-400 кг. Рекомендуется работать с рулонами, обладающими незначительным весом, поверх нельзя укладывать тяжелую облицовку.

2. Грибки с металлическим анкером.

Крепление состоит из железного гвоздя с широкой шляпкой и распорной части. При изготовлении сырьем служит полипропилен, невосприимчивый к механическому воздействию. Оцинкованный сердечник покрыт антикоррозийным составом. Они в несколько раз прочнее, чем пластиковые аналоги, но их использование ограничено по причине высокой проводимости энергии, присущей металлу. Крепление подходит для монтажа утеплителя на тонкостенные и пустотелые конструкции (газосиликат, пеноблоки). Предельная нагрузка при эксплуатации достигает до 800 кг, грибок выдерживает температуру от -50 до +60°C. Облицовка допустима любая, в том числе и тяжелый штукатурный слой с армирующей сеткой.

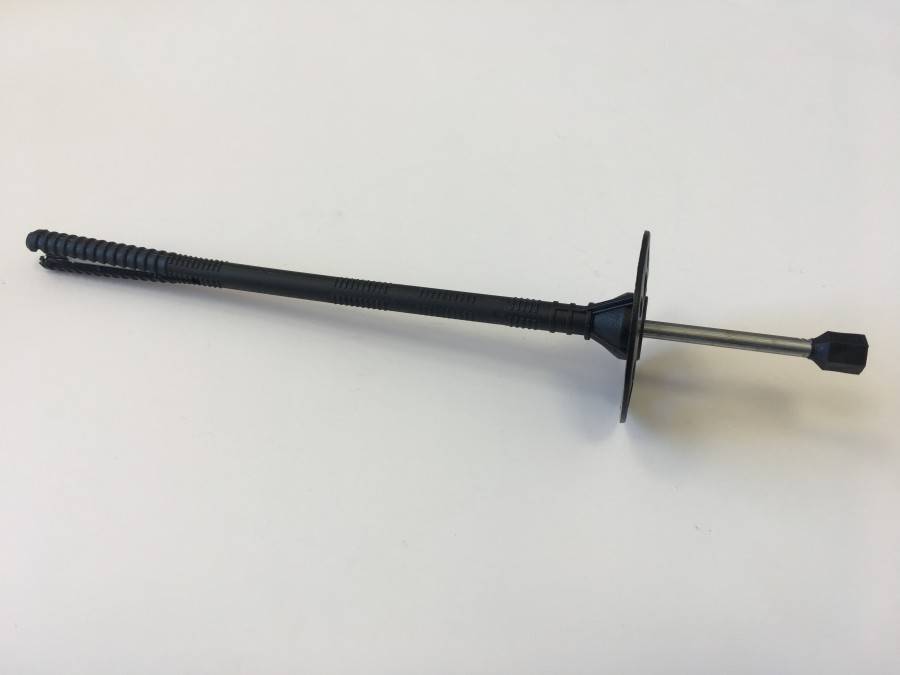

3. Крепеж с термоголовкой.

Такие грибки аналогичны фиксаторам с металлическим сердечником. Отличие состоит в специальном покрытии на шляпке, имеющем низкий коэффициент проводимости, что позволяет избегать холодных зон при укладке утеплителя. Материалом для головки служит сверхпрочный полиамид, с параметром 0,025 Вт/мк. Дюбель защищен полимерным футляром, что не допускает попадания влаги. Подходит для монтажа изоляции на деревянные поверхности, газо- и пенобетон, полнотелый кирпич, камень.

Нюансы монтажа

Для обеспечения надежного прилегания теплоизоляции необходимо рассчитать параметр грибков для утепления. Вычисления производят по стандартной формуле Q=T+S+D+H, где первая буква – это толщина материала, вторая – высота клеевого слоя, третья – длина углубления крепежа в стену, четвертая – величина отклонения от плоскости в случае неровности поверхности (используется при необходимости). Например, для защиты фасада при помощи изоляции толщиной 50 мм добавляют все цифры, в итоге получая грибок длиной 100-200 мм. При монтаже на полые и ячеистые конструкции нужно учитывать пористость.

Принцип сцепления грибка с поверхностью заключается в законах силы трения, благодаря чему диаметр сердечника установленного крепления расширяется, исключая обратный ход. Распорные детали на корпусе представлены в виде небольших выступов. Они свободно входят в основание, но острые края не дают им выпадать. Отверстия на шляпке также способствуют надежной фиксации, плотно прилегая к мату. Все работы по креплению защиты на фасадах заключаются в следующих действиях:

  • Подготовка основания, очистка от старых покрытий.
  • Заделывание трещин, устранение дефектов.
  • Обезжиривание.
  • Установка профиля из металла под первый ряд для исключения оползания матов.
  • Укладка плит на специальную клеевую смесь.
  • Просушка состава.
  • Крепление с помощью грибков.
  • Обработка стыков.

По строительным нормам существуют правила, согласно которым требуется определенное количество дюбелей. Для обустройства внутренних стен, фасадов малоэтажных зданий подходит конвертный способ крепления: 4 единицы по периметру и 5 – в центре. На углах дома понадобится по 6 штук, расположенных параллельно по отношению друг к другу. Для фасадов высотой до 25 м выбирают 7 зонтиков на м2 утеплителя. При отделке многоэтажных домов отсчитывают 9 грибков на 1 м2.

Цены

Стоимость зависит от разновидности зонтиков, их размеров и количества. Также играет роль объем и параметры теплоизоляции. Можно сэкономить, если покупать изделия оптом. Расценки от производителя Технониколь:

НаименованиеВид (пластик, металл, термоголовка)Размеры, ммЦена за ед., рубли
LFNт10х14010-12
LFMп10х1003-5
LFMWм10х906-8
LFTм10х2008-10
LIMм10х18010-12
LIRп10х1606-8
LITп10х2007-9
LMXт10х20012-15
LTXп10х1405-7

При монтаже утеплителя требуется использование специального крепления. Грибки бывают разных видов, применяются для фиксации изоляционных материалов на деревянные, каменные, бетонные, кирпичные и пористые поверхности.

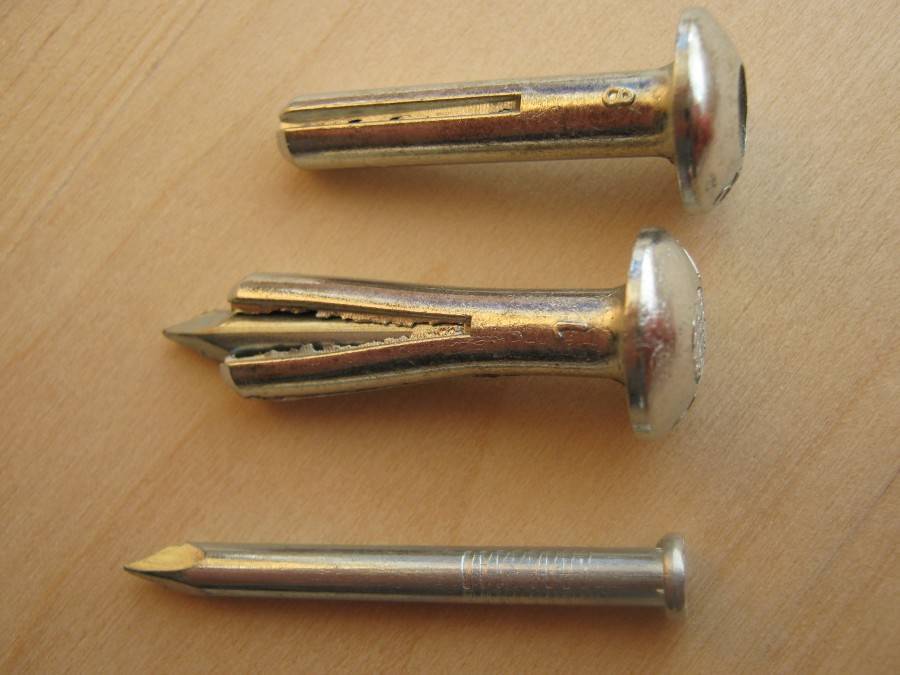

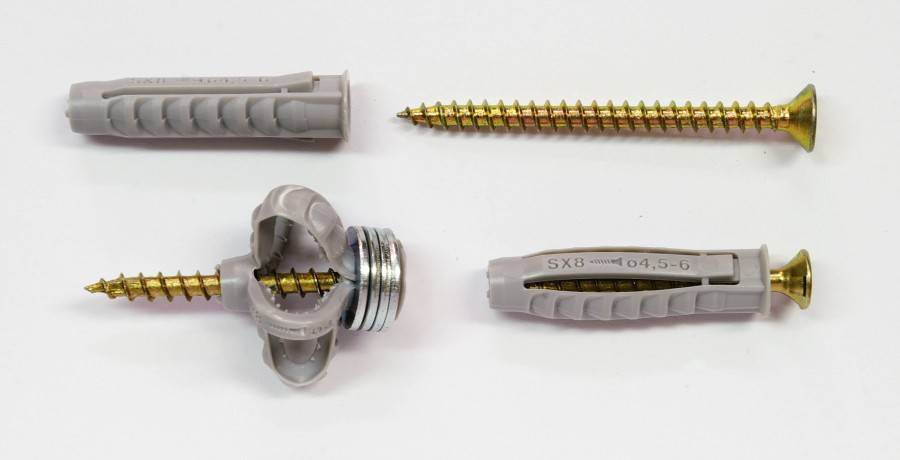

Фото распорного дюбеля

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Тонкости и нюансы монтажа теплоизоляции

Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:

  • Подготовка поверхности, на которую будет производиться монтаж материала.
  • Установка листовой теплоизоляции на клеевой раствор.
  • Закрепление панелей крепёжными элементами.
  • Доработка стыков панелей.
  • Установка гидроизоляционной пленки.
  • Обшивка утеплённой поверхности декоративными материалами.

Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.

Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.

Строительные стандарты, нормы и правила

Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:

  • При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
  • На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
  • При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
  • При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.

Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.

Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.

Расчет нужного количества крепежных элементов

Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:

D = T + K + I + Z, где:

  • Т — Толщина устанавливаемого утеплителя.
  • К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
  • I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
  • Z — Возможный наклон стены относительно вертикали, этот параметр опционален.

Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.

При выборе грибка для монтажа теплоизоляции, нужно учитывать особенности конкретного утеплителя и поверхности.

Характеристика

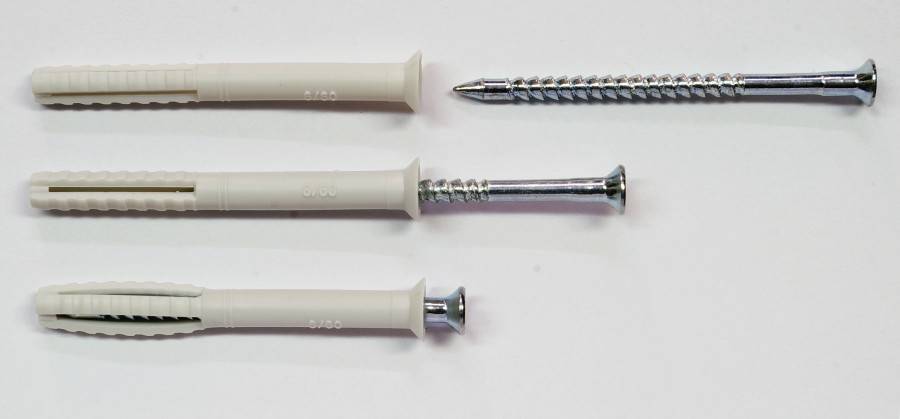

Дюбели, изготовленные из пластмассы, внешне похожи на обычные гвозди. Как правило, они устанавливаются в основании изделий для монтажа в них других фиксаторов, в том числе шурупа или самореза.

Пластиковые дюбели включают в себя две составные части.

  • Нераспорная часть. Данная составляющая фактически не участвует в закреплении. Она имеет вид небольшого основания самого приспособления.
  • Распорная часть. Эта составляющая является основной. Именно она обеспечивает фиксацию, изменяет свои размеры при формировании соединений.

Такие крепежи из пластика иногда имеют и специальную манжету. Этот дополнительный элемент представляет собой кайму, расположенную вокруг отверстия. Она не позволяет инструменту проваливаться в дыру, сделанную в материале.

Они могут быть использованы для разных типов конструкций. Так, существует отдельный вид фасадных моделей. Они чаще всего выпускаются в голубом или оранжевом цветах.

Дюбели для работы с гипсокартонными стенами

Для монтажа крепежа в кирпич нужно сделать следующее:

  • Выбрать подходящее место для крепёжного материала (чаще всего это центральная часть кирпича).
  • Взять ударную дрель и начать сверлить. Делать это надо с аккуратностью, дабы избежать появления трещин и сколов на кирпиче. После того, как будет пробурено приблизительно 1 см кладки, скорость бурения можно увеличить.
  • Пылесосом выдуть из отверстия мелкие крошки кирпича и вбить крепёж.

Чтобы установить крепёж в бетон, необходимо следовать следующим рекомендациям:

  • Наметить отверстие, применив молоток и кернер.
  • Пробить отверстие нужной глубины при помощи перфоратора. Марка сверла должно соответствовать марке крепежа. Помимо этого, длина дюбеля обязана быть на 5 – 6 мм меньше глубины просверливаемого отверстия.
  • Пылесосом удалить образовавшуюся пыль и углубить дюбель, используя для этого молоток.
  • Осталось забить гвоздь. Рекомендуется не забивать его до конца. Оставьте 2 – 3 мм от шляпки свободными для подвеса.

При работе с гипсокартоном нужно принять во внимание планируемую массу изделия, крепящегося к нему. Если вес значительный, применять дюбель-гвозди нежелательно

Они могут разрушить материал.

При небольшом весе монтаж дюбель-крепежа достаточно прост:

  • В листе гипсокартона просверливается отверстие нужного диаметра.
  • Дюбель нужно ввести до упора. Причём допустимо лишь лёгкое постукивание по крепёжной детали молотком.
  • Вкручивается дюбельный гвоздь. Для этого можно использовать отвертку или шуруповёрт.

Вот краткая инструкция:

  • Отметьте маркером место, куда вы планируете вкрутить крепление.
  • Легко постукивая, используя саморез по металлу, сделайте отверстие глубиной до 0,5 мм. Затем воспользуйтесь ударной дрелью и закончите его просверливать. Помните, что под кафелем также нужно будет сделать отверстие, применив правила работы с бетоном или кирпичом.

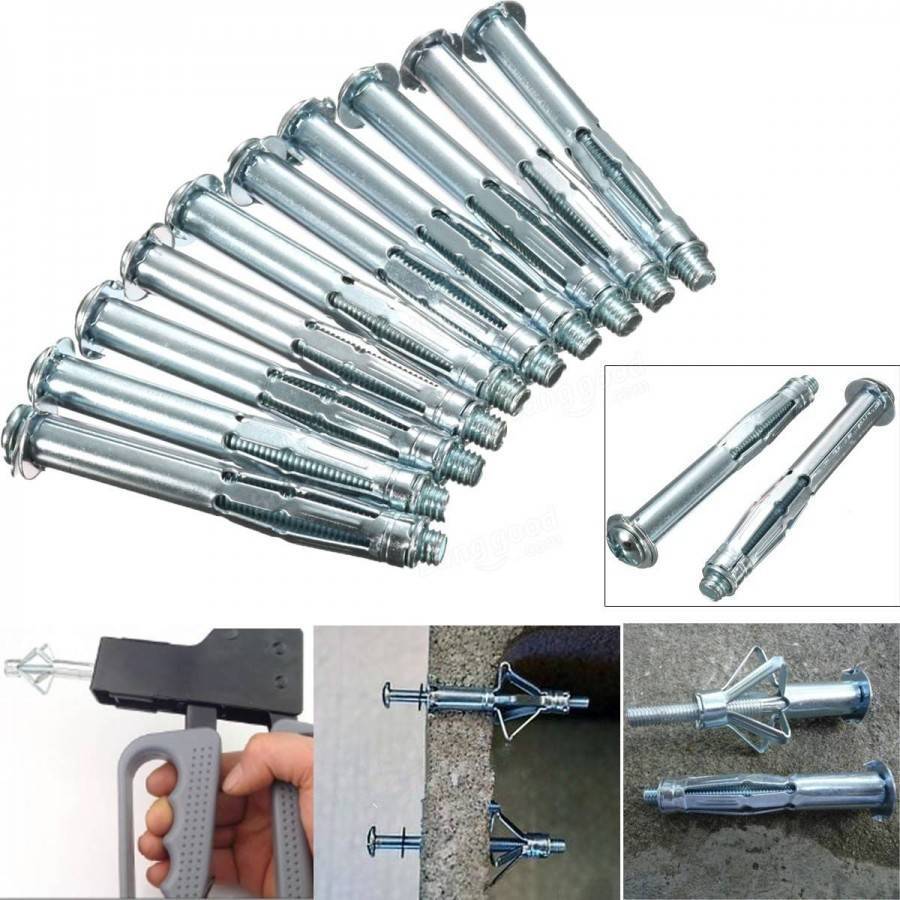

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж

Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

Предлагаем ознакомиться Чем истребить сорняки

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Бетон, кирпич

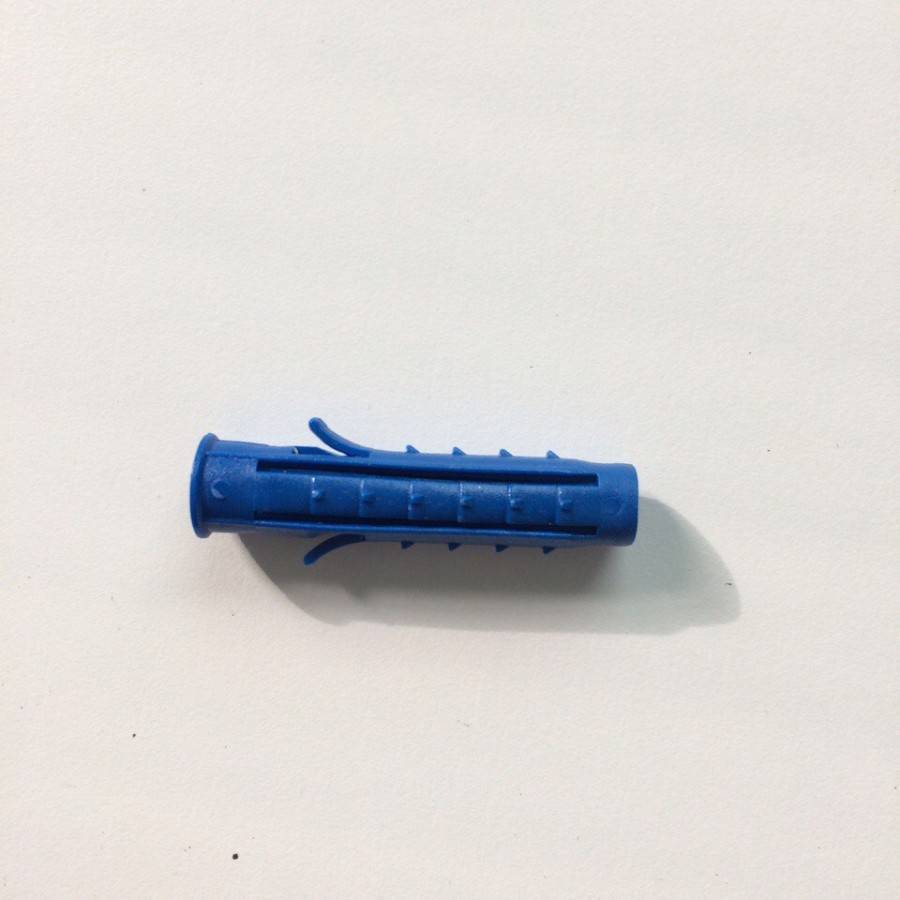

Распорный усиленный дюбель (дюбель-ежик) к саморезу для бетона не имеет шипов. Зато при монтаже он расширяется по всей длине, а зубцы, которыми покрыт его корпус, не дают ему проворачиваться. Подходит для повышенных нагрузок.

Трехраспорный дюбель (Т-дюбель) также рассчитан на высокие нагрузки. Часто используется для крепления мебели, полок и других тяжелых предметов. Имеет распорную часть – стенки с ребрами, надежно фиксируемые в стене, и нераспорную – бортик, защищающий от западания в отверстие.

Слева направо: распорный дюбель с шипами, распорный усиленный дюбель, трехраспорный дюбель

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Расценки

БрендОсноваD шай-бы, ммР-ры крепежа, ммМате-риалы корпусаГвоздьЦена, рубли
Бюбель-гриб для утеплителя Tech-KrepБетон, камень, кирпич, газосиликат6010×100Полипропилен2,5
То же, с термоголовкой16×100Полипро-пиленСталь с покрытием из белого цинка9
С металлическим гвоздем12×1005,6
Koelner с металлическим гвоздем и термоголовкой10×200Сталь с покрытием из желтого цинка14
Дожимная манжета РондольДерево501,5
Телескопический крепеж Технониколь с саморезомНесущее основание кровли: профлист, бетон, дерево10×200Высокоп-рочный полимерИспользуется с металлическими саморезами Технониколь8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

  • Главная
  • Полезные статьи
  • Как рассчитать количество дюбелей

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

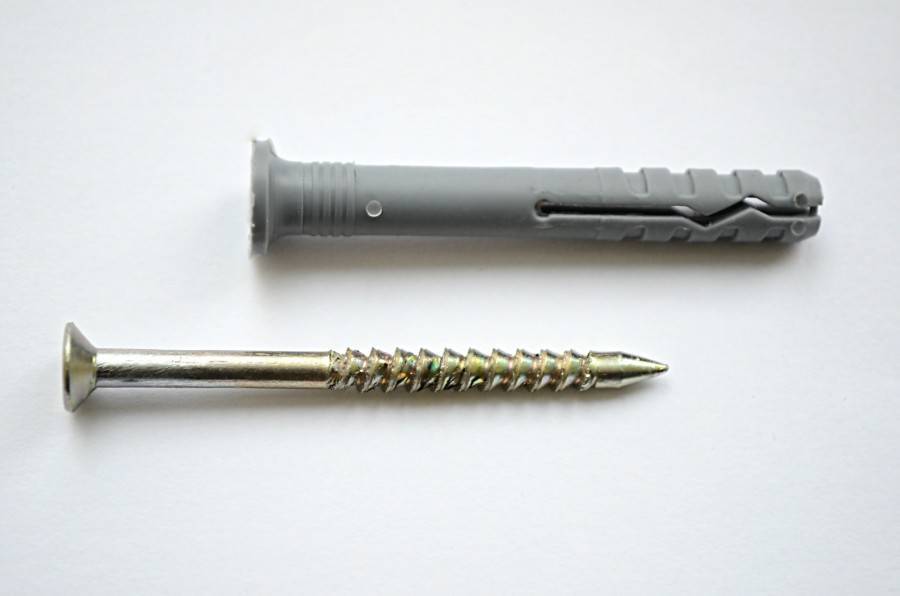

Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.
