Правила монтажа колодцев для дренажной системы

Преимущества и недостатки смотровых колодцев из ПВХ

Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.

1. Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
2. Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
3. Устойчивость к действию агрессивных сред и низких температур.
4. Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.

Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

1. Выкопать яму чуть объемнее резервуара.
2. Обрезать трубу до требуемых параметров.
3. Закрепить с помощью битума на отрезке трубы дно из пластика.
4. Засыпать в яму песок или соорудить бетонную подкладку.
5. Опустить на дно подготовленную емкость.
6. Вырезать отводы для дрен в установленном резервуаре.
7. Подключить трубопровод к колодцу и наглухо задраить щели.
8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

• роют нужных размеров котлован;
• дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
• на днище монтируют первое кольцо;
• следом укладывают остальные кольца, скрепляя их битумом;
• в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
• колодец герметично закрывается крышкой из пластика или металла;
• пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Устройство дренажного колодца

Дренажный колодец пластиковый является прекрасной заменой для своих аналогов из железных труб, бетона или кирпича. Такой пластиковый резервуар включает комплект деталей, соединив которые получается готовая к установке конструкция:

1. Люк с уплотнительной резиновой прокладкой.
2. Опорный телескоп люка с резиновой прокладкой. Служит соединительным элементом между люком и горловиной. На некоторых моделях может не устанавливаться.
3. Горловина. Проходной элемент между люком и шахтой.
4. Шахта конструкции. Выполняет функцию основного накопительного резервуара.
5. Лоток. Служит для соединения и развода труб.
6. Канализационные муфты. Уплотнительный элемент между лотком и патрубками.
7. Соединительные патрубки. Соединяют лоток с дренажными трубами.

В зависимости от назначения и типа дренажного накопителя, в его конструкции детали могут добавляться детали или исключаться.

Материалы: конструкция и характеристики

Чаще всего дренажные колодцы изготавливаются из двух типов сырья.

Бетон

Такая конструкция обустраивается при помощи труб из бетона, имеющих разную длину и диаметр. Самыми распространенными конструкциями для дренажной системы являются изделия из железобетонных колец.

Бетонные колодцы отличаются следующими положительными особенностями.

• Высокий уровень прочности – сборные конструкции из бетонных колец обеспечивают подобными свойствами всю конструкцию за счет специфических качеств сырья.
• Большой эксплуатационный срок, который обуславливается устойчивостью материала к факторам окружающей среды. Именно поэтому, несмотря на большой выбор различных строительных материалов последнего поколения, бетон остается популярным и востребованным сырьем для создания дренажных колодцев.

Но работы по обустройству колодца из бетонных элементов отличаются рядом сложностей. Обусловлено это внушительной массой конструкций, вследствие чего может понадобиться помощь специализированной техники. Поэтому такие работы своими руками будет сделать достаточно сложно.

Для создания дренажного колодца из бетона используется две технологии выполнения работ: в первом случае мастер находится внутри кольца и копает яму, в ходе работ изделие постепенно проседает.

Пластик

Дренажный колодец из пластика (КДН) отличается рядом положительных особенностей, среди которых стоит выделить следующие:

• несложный монтаж, конструкция не требует привлечения грузовой техники для выполнения работ;
• стоимость пластиковой продукции в разы меньше, чем цена на железобетонные кольца;
• конструкция уже содержит все необходимые распределительные элементы для отвода воды, включая дождевую, а также необходимые отводы для ливневой канализации;
• срок службы колодцев для дренажа из пластика составляет порядка полувека.

Специалисты выделяют основную отличительную характеристику таких колодцев – конструкция включает в себя перфорированные трубы, благодаря которым обеспечивается устойчивость и жесткость конструкции в грунте. Для изготовления дренажных колодцев из пластика производители используют следующие виды сырья: поливинилхлорид, полиэтилен, полипропилен.

Несколько советов

• Не нужно затрачивать финансы на гидроизоляционные материалы, тут они не нужны. Наоборот, чем лучше и равномернее будет уходить вода, тем проще пользование системой и ее очистка.
• Колодец нельзя устанавливать на участке, где есть проблемы с высоким уровнем грунтового водоносного слоя. Лучше всего углубиться даже ниже глиняных слоев, чтобы стоки проходили как можно более тщательную фильтрацию;
• Избежать пучения грунта, максимально дочистить стоки и добиться лучшего поглощения позволит нетолстый (200 мм) слой крупнозернистого песка или песчано-гравийной смеси (малой фракции), уложенный на дно колодца;
• Перфорация стенок должна производиться правильно: не ниже 500-800 мм от уровня дна, чтобы вода выходила равномерно;
• Для избежания заиливания перфорации, необходимо окружность бочки или кольца засыпать керамзитом, среднефракционным гравием;
• Качественная вентиляция, гидроизоляция верхней части дренажного колодца, утепление верха – все эти требования для бесперебойной функциональности системы обязательны. Правильно будет установить на конструкцию крышку съемного типа, чтобы иметь доступ к внутренней части;
• Просчет параметров, соответственно объемы выброса вод, определение места для дренажного колодца – первоочередные задачи, необходимые к решению до начала строительства.

Расходная часть конструкции велика, однако, следуя подсказкам можно чуть сократить расходы:

1. Глубина траншеи равно модульному размеру и плюс полметра, общая глубина ямы – 2 метра. Дно обкладывается 500 мм песка, затем 300 мм щебня, подушка утрамбовывается и только потом устанавливается модуль. Способ поможет избежать затрат на геотекстиль или другие дорогие фильтрующие материалы;
2. Для незаиливания модулей, можно применять геотекстиль (накрыть), а можно и мелкофракционный керамзит;
3. После всего система засыпается щебнем средней фракции, без заделки отверстий для вывода вентиляционных труб;
4. Осталось досыпать слой до уровня почвогрунта. Не стоит брать дорогие составы, достаточно сделать смесь из земли и песка. В отдельных случаях, потребуется георешетка.

Плюсы и минусы бетонных колец

К преимуществам таких устройств можно отнести следующее:

• простой и быстрый монтаж;
• довольно низкая цена, если сравнивать с пластиковыми колодцами;
• прочное крепление верхних частей с нижней;
• правильная геометрическая форма;
• высокая прочность;
• длительный срок эксплуатации.

Но, как и любой другой материал, бетонные кольца обладают рядом недостатков:

• большой вес;
• трескается в случае неравномерно прилагаемых нагрузках на корпус;
• для транспортировки и монтажа необходима спецтехника.

Как видите, недостатков хоть и меньше чем достоинств, но они все же есть.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

• снижение уровня грунтовых вод и их давления на стены и фундамент дома;
• предотвращение затопления подвальных пространств;
• осушение территории, прилегающей к строению;
• уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

• открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
• закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

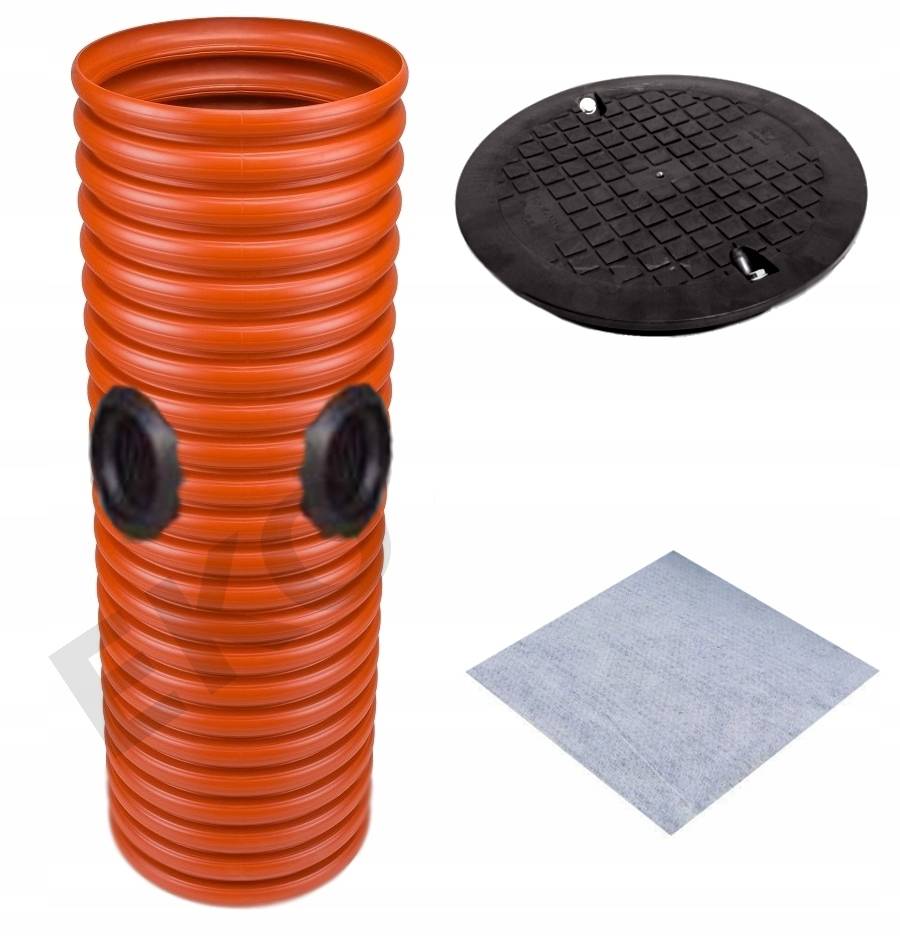

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

• гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
• люк или крышка (обычно с муфтой и уплотнительным кольцом);
• заглушка на дне (для некоторых видов);
• врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
• насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкостьИсточник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

• Насос по типу грязевого откачивает воду из дренажного колодца.
• Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
• Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
• Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистыйИсточник megapolis-tula.ru

В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Пример обустройства дренажного колодца на видео:

Заключение

Несмотря на кажущуюся простоту технологии изготовления дренажного колодца, эту работу лучше всего доверить специалистам. Для уверенного функционирования дренажной системы при монтаже надо как минимум правильно выставить уклоны труб, а сделать это без специальных инструментов получится далеко не у каждого, особенно если на участке есть определенные перепады высот. Кроме того надо предусмотреть системы защиты от обратного тока воды, и правильно выбрать насос, чтобы его мощности хватало для подъёма столба воды с дна колодца.

Порядок устройства дренажного колодца своими руками

Независимо от назначения колодца последовательность работ по его монтажу можно считать типовой, и все же существуют некоторые нюансы.

Для ливневой канализации

Поскольку последовательность выполнения монтажных работ одинакова для всех видов дренажных колодцев, рассмотрим ее на примере железобетонного колодца для ливневой канализации.

Для оперативного выполнения монтажных работ необходимо заранее подготовить:

• железобетонные кольца;
• бетонную плиту для устройства днища резервуара или компоненты, необходимые для устройства бетонной стяжки;
• битумную мастику или жидкое стекло для герметизации стыков;
• трамбовку и мастерок.

Кроме этого, необходимо предусмотреть возможность заезда тяжелой подъемной техники.

Последовательность операций выглядит следующим образом:

Производится разметка основных элементов системы и выполняются земельные работы (копка траншей и котлована для устройства колодца). На дне котлована обустраивают песчаную подушку, которую тщательно трамбуют. Для большей эффективности песок проливают водой. На утрамбованный слой песка укладывается железобетонная плита или заливается армированная бетонная стяжка, толщина которой должна быть не менее 100мм

В процессе выполнения этих работ крайне важно добиться горизонтальности бетонного основания. В железобетонных кольцах в заранее отмеченных местах формируют отверстия для труб

Наружная поверхность колец обильно покрывается битумной мастикой или жидким стеклом. С помощью подъемника опорное кольцо медленно поднимают и опускают на бетонное основание. При необходимости установки нескольких колец, на верхний торец предыдущего наносят цементный раствор и только после этого устанавливают следующее кольцо. В заранее подготовленные отверстия устанавливают патрубки, а оставшиеся щели и зазоры заделывают цементным раствором

После полного высыхания раствора места установки патрубков обрабатывают битумной мастикой или жидким стеклом. Кроме того, мастикой необходимо покрыть и днище шахты. Последнее кольцо накрывается бетонной плитой с отверстием, в которое устанавливается горловина колодца. Установленная таким образом горловина накрывается люком или специальной решеткой. Зазор между наружной поверхностью колец и грунтом до половины засыпается песком и трамбуется. Остальное пространство засыпают землей до самой поверхности. После того как подсыпанный грунт окончательно устоится, по периметру обустраивают отмостку из цементного раствора.

Важно! Прежде чем приступить к эксплуатации дренажного колодца необходимо убедиться в его герметичности. Для этого трубы перекрывают и заполняют резервуар водой. Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации

Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации.

Для септика

Тампонажные дренажные колодцы имеют некоторое сходство с обычной выгребной ямой. Они также не имеют дна и после фильтрации позволяют свободно уходить в почву.

Колодцы для септика устроен довольно просто, поэтому может быть смонтирован своими силами из подручных материалов. Последовательность монтажных работ выглядит следующим образом.

1. Выкопать яму, объем которой превышает объем будущего септика.
2. Установить в котлован комплект бетонных колец, набор покрышек или большую пластиковую бочку без дна, другими словами сформировать боковые стенки колодца. Помимо перечисленных выше материалов, можно использовать кирпич, укладывая его оставляя специальные дренажные окна.
3. Дно колодца засыпать щебнем или крупнозернистым песком.
4. Для обеспечения интенсивного водоотвода в боковых стенах колодца на высоте от 500 до 800мм проделываются специальные дренажные отверстия.
5. С помощью канализационных труб соединить септик с колодцем и подключить дополнительную вентиляцию. В противном случае возможно «завоздушивание» системы.
6. Тщательно загерметизировать вход в септик.
7. Засыпать песком и грунтом пространство между наружной поверхностью резервуара и стенками котлована.

На этом работы по оборудованию дренажа для септика можно считать завершенными.

Важно! Заглублять дренажные колодцы следует ниже уровня глины, кроме того, уровень залегания грунтовых вод в месте устройства колодца должен быть не меньше 2 м. https://www.youtube.com/embed/_zfFleJCSCQ. https://www.youtube.com/embed/_zfFleJCSCQ

Строительство дренажных колодцев не отличается особой сложностью, однако требует наличия точной технической документации. Правильно установленные колодцы существенно увеличивают эффективность функционирования дренажной системы в целом.

Как укрепить стенки?

Необходимо обязательно укреплять стенки дренажной траншеи, иначе со временем они осыплются, что приведет к разрушению. Для этого подходят такие материалы, как:

1. Геосетка – это один из самых часто используемых материалов. Он отличается повышенной прочностью, не подвержен коррозии, не боится влажной среды и механического воздействия. Для его изготовления применяются полимерные волокна.

2. Геоматы – по внешнему виду материал напоминает мочалку, благодаря чему легко закрепляется на поверхности почвы, к тому же, он не препятствует росту растений.

   Для изготовления используются полипропиленовые материалы, из которых формируются сетки. Затем они накладываются друг на друга и скрепляются полипропиленовой нитью.

3. Самодельный габион – для ее изготовления используется металлический, решетчатый каркас с ячейками, наполненными щебнем, галькой и пр.
4. Георешетка – конструкция состоит из металлических ячеек, соединенных между собой при помощи сварки. Она бывает двух видов, с перфорацией и без. Первая наиболее прочная и лучше подходит для укрепления дренажной системы.

Выбор того или иного материала зависит от угла наклона траншеи:

• до 8% — можно обойтись без укрепления, достаточно высадить по склону канавы растения;
• от 8-15% — используются биоматы или геосетки;
• более 15% — георешетки или габионы.

Пошаговая инструкция по укреплению

Перед началом работ необходимо очистить канаву от мусора и камней, а после выровнять. Далее:

1. При помощи анкерных болтов устанавливается укрепление. От правильности монтажа зависит срок службы конструкции.
2. Каждая полоса материала укладывается на предыдущую внахлест.
3. Поверх укрепления насыпается грунт слоем 3-5 см.

Сверху на самодельные габионы необходимо уложить сетку-рабицу, это обеспечит большую прочность конструкции.

Мастеру на заметку

Если у Вас нет возможности приобрести колодец, смастерите его своими руками из подручных средств. Не забывайте, от качества колодца зависит полноценная работа всей системы. Соорудить приспособление можно:

• из покрышек (автомобильных);
• из камней;
• из больших пластиковых ёмкостей.

Кстати, для септика (его обустройства) покрышки используются часто. Особенно в том случае, когда колодец сооружается для бани, существование которой без приспособления для отвода воды попросту немыслимо.

Я бы не рекомендовал применять подручные средства для сооружения конструкции, но всё же такой вариант имеет место быть, и кстати, в наших краях, практикуется «на ура». Как говорится: дёшево и сердито…

Какой вид колодца выбрать для дренажной системы

Перед самостоятельной установкой дренажных колодцев рекомендуется ознакомиться с недостатками и преимуществами этих сооружений. Среди основных достоинств конструкции выделяются следующие:

1. Выполнение земляных работ одновременно с монтажом дренажного колодца осуществляется в течение дня.
2. Герметичность сооружения обеспечивается с помощью гидроизоляции и применения железобетонных колец.
3. Стоимость выполнения работ по устройству данной конструкции своими руками относительно низкая.
4. Прочность железобетонных конструкций больше, чем у колодцев из кирпича.

Перед тем как сделать дренажный колодец своими руками, следует подобрать его размер. Он должен позволять делать промывку всей дренажной системы при необходимости напором воды под давлением. Смотровые колодцы для дренажа обычно монтируются в местах поворотов дрен в условиях перепадов высот. Приемлемым считается расстояние между ними на прямых участках, равное 40 м. Максимальное расстояние должно составлять 50 м. Такие колодцы обычно имеют диаметр 300-500 мм.

Доступ к системе через дренажный колодец производится через люк. Оптимальный диаметр конструкции для спуска через нее человека должен быть увеличенным до 1 м.

Если требуется установка дренажного колодца поглотительного вида, то при этом обязательно учитывается тип грунта на участке. Вода в этом устройстве должна поступать в приемник, фильтроваться, для чего насыпается слой щебня. Затем она поступает к нижележащим слоям грунта через специальные отверстия.

Водопоглотительная способность почвы должна быть достаточной, что позволит установке справляться с объемом жидкости, которая поступает в колодец. Этим видом грунта считается крупнозернистый песок. Если имеется водоупор, то поступающая в колодец вода не уйдет в почву и переполнит резервуар дренажной системы. Собранную воду по мере сбора следует откачивать с помощью дренажного насоса, а затем сбрасывать в канаву за пределы земельного участка или применять для полива растений.

Герметично забетонированный накопительный колодец может применяться в местах с высоким УГВ, грунтом, который не имеет высокую водопоглотительную способность.

Перед строительством дренажа всегда следует производить гидрогеологическое тестирование грунта для определения его состава и способности к водопоглощению. Без полученных данных начинать обустраивать дренаж не рекомендуется, поскольку монтаж вслепую не даст положительного результата.

Устройство накопительного дренажного колодца

Монтаж дренажного колодца из бетонных колец предельно прост. Потребуется вкопать в землю 1-2 кольца, сделав в них отверстия, через которые обычно проходят трубы. Сверху конструкцию должен закрывать люк. Вместе с тем данный вид сооружения является более сложным в монтаже, чем другие. В резервуаре коллектора происходит скопление воды, поступающей из дренажных труб.

Чтобы установить коллекторный колодец на свой земельный участок, необходимо выполнить следующие виды работ:

• вырыть яму глубиной не меньше 2 м;
• на дно ямы опустить бетонные кольца;
• дно колодца засыпать гравием;
• сделать отверстия для труб.

Диаметр подготовленной ямы, в которую планируется устанавливать бетонные кольца, должен превышать диаметр каждого из них. Первое располагается на дне ямы, а последующие кольца устанавливаются одно на другое. В промежуток за стенками конструкции следует засыпать гравий. Отверстия для труб в бетоне выполняются в верхней части конструкции путем алмазного бурения. Для перенаправления воды из накопительного колодца насосами могут применяться следующие виды сооружений:

• канализация;
• септик;
• выгребная яма.

Дренажный колодец из бетонных колец обычно имеет 2 вида насосов:

1. Поверхностный. Расположен выше уровня колодца, что позволяет опустить внутрь дренажной системы только шланг.
2. Погружной. Помещается в емкость, а в основной корпус опускается только откачивающий элемент.

Вода из накопительной дренажной системы может быть использована с пользой. К примеру, для полива насаждений к дренажному насосу присоединяется шланг либо система автоматического оборудования для полива.

Расчет ливневого колодца

Вместимость колодца должна быть достаточной, чтобы вместить воду от выпавшего дождя или растаявшего снега. Для расчетов пользуются формулой Q=q20×F×Ψ. Где:

• q – среднестатистическое количество осадков для местности (данные приведены в сборнике СНиП);
• F – площадь территории, с которой планируется собирать воду в ливневую канализацию;
• Ψ – коэффициент, величина которого зависит от вида покрытия, способности поглощать воду.

Значение коэффициента для основных типов поверхности:

• почва без растительности или с травой – 0,35;
• насыпной утрамбованный щебень – 0,40;
• бетонное покрытие – 0,85;
• асфальт – 0,95;
• кровля – 1,0.

Пользуясь полученными данными, по специальной таблице из СНиП подбирают диаметр труб. Их сечение на частных участках должно быть в пределах 100-150 мм. Нормативы требуют, чтобы уклон составлял не меньше 8 мм на 1 пог. м.
