Обзор дождеприемников типа ДК

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

С этим читают

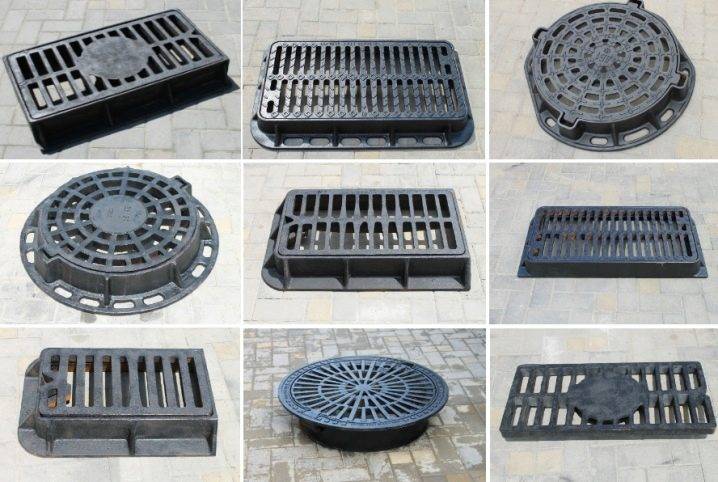

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.

Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

1. ДМ — водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка — 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
2. ДБ — прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
3. ДК — круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка — 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.

Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

• хорошую пропускную способность — в единицу времени через них проходят значительные объемы жидкости;
• высокую прочность и возможность выдерживать повышенные физические нагрузки;
• продолжительный период эксплуатации данного материала;
• доступную стоимость;
• высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
• экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

• большой вес продукции;
• в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
• для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота — 120 миллиметров и ширина 470 миллиметров.

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

• повышенной прочностью;
• долгим сроком службы;
• эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

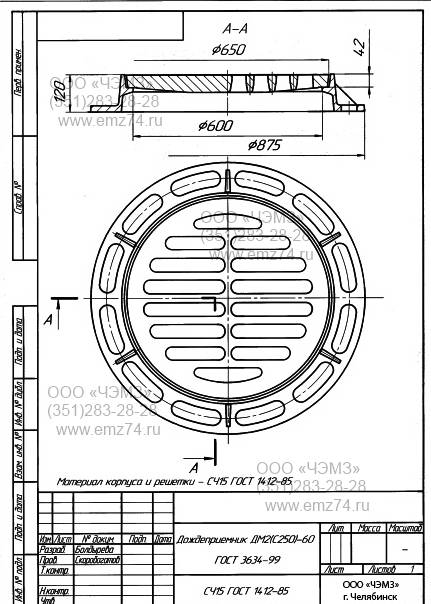

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

• круглую;
• квадратную;
• прямоугольную формы.

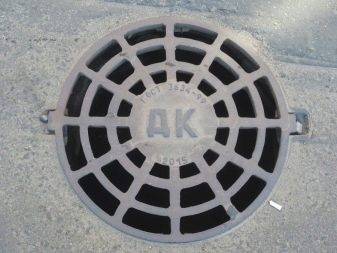

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

• на автомобильных стоянках;
• городских автодорогах;
• на дворовых территориях возле жилых домов.

Материалы изготовления

Чугунная решетка ливнеприемника

Конструкции, созданные из высокопрочного чугуна, много весят, но они прочны и не боятся повышенных нагрузок.

К другим достоинствам изделий из этого материала относят:

• устойчивость к резким температурным перепадам;
• высокую пропускную способность;
• стойкость к агрессивным химическим воздействиям.

Изделия из чугуна покрывают особым антикоррозийным составом, поэтому они практически не ржавеют. Их изготавливают согласно ГОСТу и маркируют ДБ, ДК и ДМ, что расшифровывается как дождеприемник большой, круглый и малый соответственно.

Бетонные конструкции возводят на участках, где на поверхность воздействует большое давление. Легкие варианты с толщиной стенок в 2 см подойдут для установки под водосточными сливами на предприятиях. Их соединяют с основной системой пластиковыми отводами.

Для автодорог нужны тяжелые устройства с большей толщиной стенок. Их создают из фибробетона. Самые прочные, из армированного железобетона с решеткой из чугуна способны постоянно выдерживать вес спецтехники и даже самолетов.

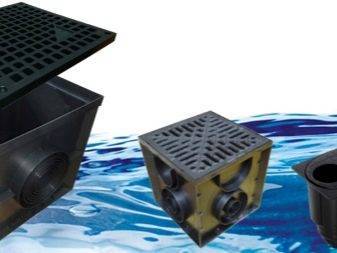

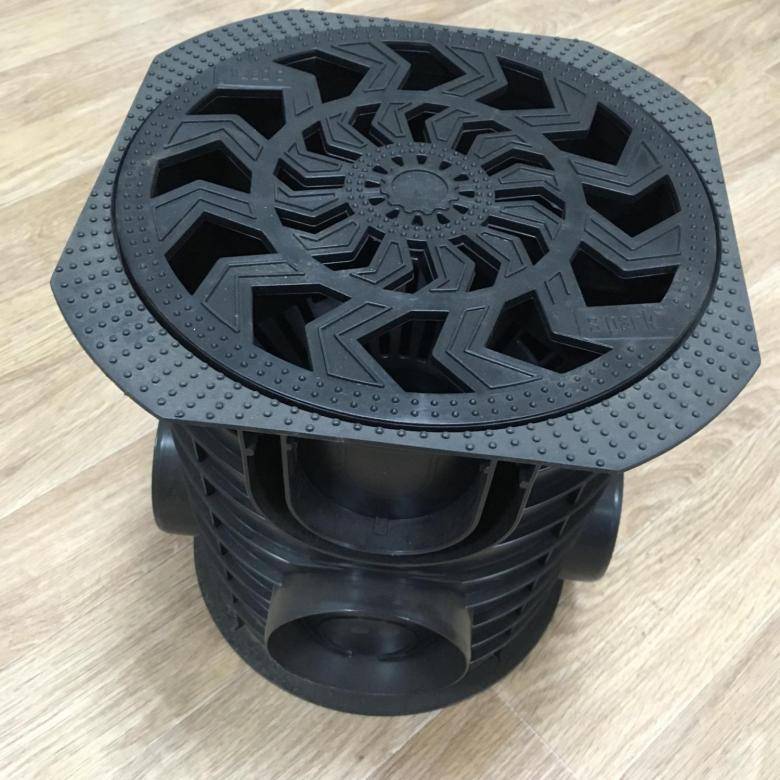

Дождеприемник пластиковый

На приусадебных участках конструкции из чугуна и бетона используются не часто. Они дороже, из-за большого веса требуют профессиональной установки с применением подъемной техники. Для частных нужд рациональнее использовать пластиковый вариант дождеприемника. Такие конструкции достаточно прочные, не подвержены коррозии, установить их можно своими руками.

Гладкая поверхность позволяет избегать засоров и увеличивает пропускную способность. Применение в изделиях из полимеров особых ребер жесткости увеличивает устойчивость к нагрузкам.

Все устройства из полимеров изготавливают с патрубком для отвода жидкости, смотрящим вниз или в сторону. Сверху их покрывают пластиковыми или металлическими решетками.

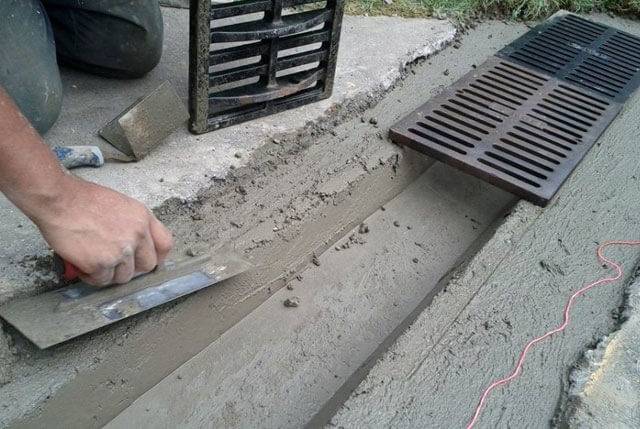

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

• Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
• Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
• В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
• Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
• Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
• Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
• После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 – 5 мм. ниже уровня поверхности тротуарной облицовки.

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

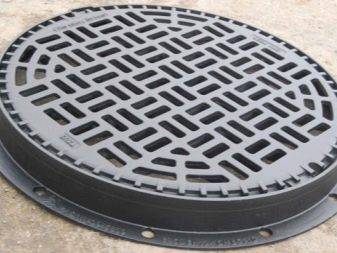

Преимущества дождеприемника круглого ДК

Дождеприемник ДК или ливнёвка круглая, устанавливается на ливнесточный колодец и точечно собирает воду с обочин дорог, на автостоянках, индустриальных объектах и АЗС.

Решётка дождеприемника, закреплённая сверху конструкции, защищает изделие от повреждения; канализационную систему – от попадания крупного мусора, а людей и животных – от травматичных случаев.  К тому же, все щели решётки имеют оптимальные габариты, а их края тщательно обрабатываются – так изготовитель заботится о сохранности обуви пешеходов.

Кроме того, правильно установленный, дождеприемник круглый чугунный, а именно, на одном уровне с поверхностью грунта,  даёт беспрепятственный проезд транспорту и свободный проход пешеходам.

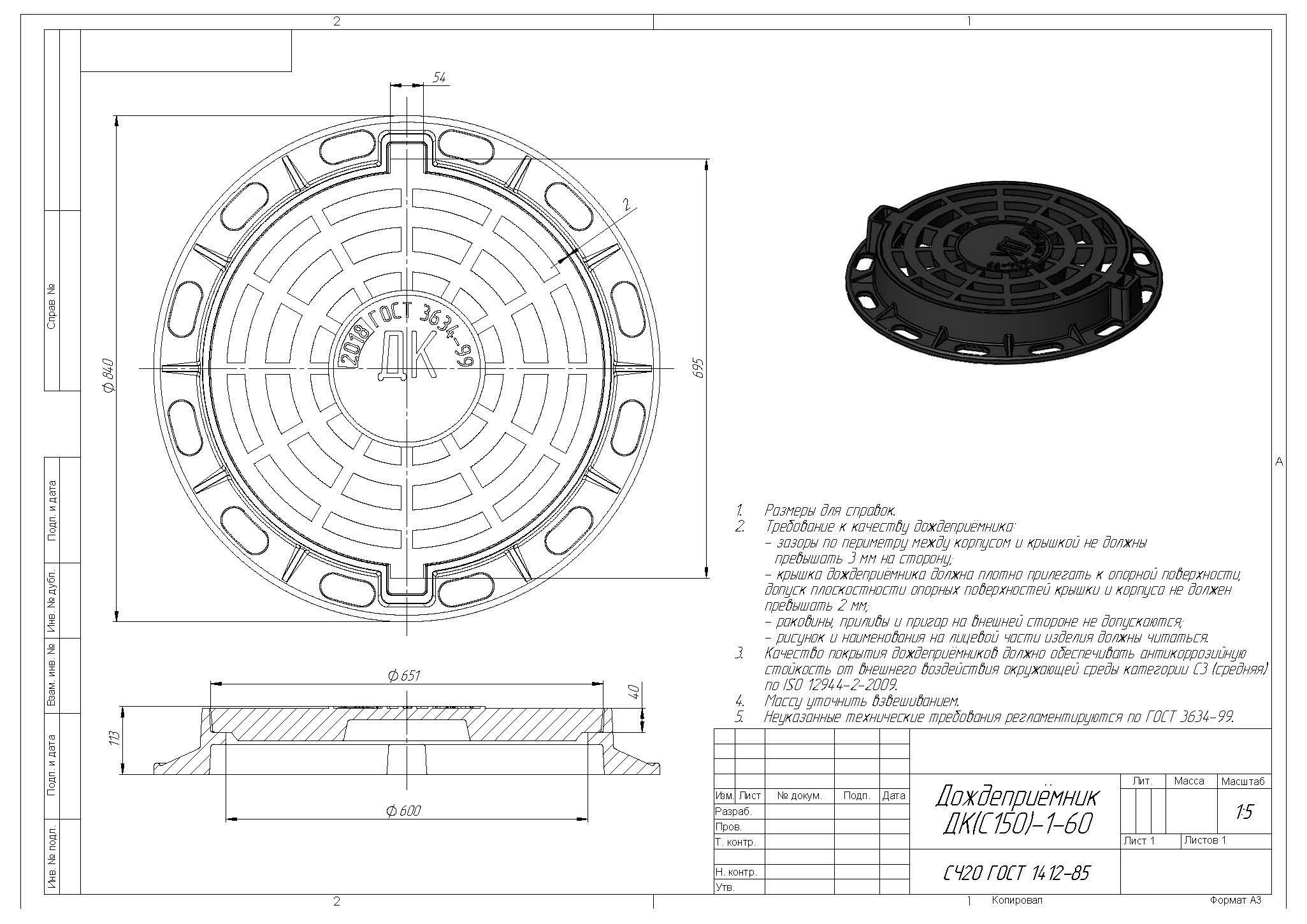

Достоинства дождеприемника ДК ГОСТ 26008 – 83 состоят в том, что, согласно установленным стандартам, он изготавливается из чугуна марки СЧ -20 путём вибролитья или литья, а потому:

• устойчивы к коррозии и химическим агрессивным веществам;
• не поддаются стиранию;
• выдерживают большие нагрузки;
• не боятся перепадов температур;
• имеют долгий срок службы;
• не вступают во взаимодействие с солями и т. д.

Недостатком дождеприемника типа ДК является лишь тяжёлый вес, из-за которого устанавливать его должны двое и больше человек, а в некоторых случаях, приходится брать в аренду спецтехнику.

Достоинства и недостатки

У чугунных решёток есть несколько очень хороших технических плюсов, а именно:

Но среди всех этих достоинств можно выделить несколько недостатков, которые современные производители с помощью новейших технологий и оборудования, могут почти полностью предотвратить, это:

• чугунные дождеприёмники могут быстро поржаветь, если сделано плохое антикоррозийное покрытие;
• чугун должен быть только высокопрочный и качественный иначе решётки могут деформироваться или вовсе поломаться;
• из-за своего большого веса очень трудоёмкий монтажный процесс;
• вдруг такие детали будут не оцинкованными, то на них могут воздействовать агрессивные вещества, в итоге, металл быстро станет непригодным;
• их нужно дополнительно надёжно закреплять при установке, чтобы любители чёрного металла не могли их снять.

Так что эти перечисленные недостатки в основном возникают при появлении незамеченного брака на производстве или у недобросовестных предпринимателей.
