Размеры полипропиленовых (ППР) труб: диаметры и толщина стенок по ГОСТу

Основное назначение

Благодаря особым свойствам полипропилена, область применения труб из этого материала довольно широкая.

Их используют при монтаже систем водоснабжения горячей и холодной водой, для систем отопления, канализации и вентиляции, устройстве теплых полов, в технологических линиях пищевых и химических производств, оросительных системах и пр.

При этом прокладка труб может осуществляться открытым или закрытым способом: внутри стен под различными отделочными материалами, в каналах и шахтах; трубы можно прокладывать непосредственно под землей – в общем, вариантов установки очень много.

Преимущества

Изделия из термопластичного полимера для трубопроводов имеют внушительный список достоинств.

К ним относятся:

Конструкция ПП труб

• достаточная механическая прочность и стойкость к резкому перепаду давления или температуры;
• высокая экологичность материалов и эстетичный дизайн;
• химическая устойчивость к воздействию агрессивной среды и токсичных веществ;
• высокие диэлектрические свойства, предотвращающие электропроводимость материала;
• хорошее шумопоглощение (полипропилен заглушает вибрирующие и урчащие звуки, которые издает теплоноситель во время протекания по трубопроводу);
• высокие антикоррозийные свойства и отсутствие отложений внутри труб;
• эластичные свойства материала не позволяет воде замерзнуть, что обеспечивает надежную работу и долгий срок службы системы отопления;
  самая высокая надежность соединений среди других видов пластиковых труб;
• широкий ассортимент различных видов соединительной и запорной арматуры, позволяющей монтировать системы трубопроводов любой конфигурации и сложности;
• удобство, простота и быстрота установки;
• небольшой вес, низкая стоимость материалов и соединительных элементов;
• неприхотливость в обслуживании и долговечность эксплуатации.

Недостатки

Недостатки относятся к особенностям эксплуатации изделия:

Изгиб трубы с помощью газовой горелки

1. Низкая термостойкость материала требует подходить к выбору ПП труб очень внимательно (необходимо учитывать показатель теплостойкости или сразу присмотреть утеплитель для труб отопления).
2. Полипропилен плохо поддается деформации вследствие чего изменить направление трубы невозможно. Приходится прибегать к помощи дополнительной арматуры (уголки, тройники, обводы).
3. Довольно высокое линейное расширение при нагревании (особенно у неармированных труб) требует применения особых правил монтажа и специальных компенсаторов.
4. Для прокладки труб необходим специальный сварочный аппарат, который из-за особенности своей конструкции не всегда получается использовать в ограниченном пространстве или в труднодоступном месте.
5. Полипропилен подвержен воздействию прямых солнечных лучей – это вызывает преждевременное старение материала.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

• Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

• Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

• Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

• Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

• Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

• Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Материал стенок трубы и армирование

Самой первой надписью, после названия производителя, обычно указывается материал полимера (разновидность полипропилена) или материал армирования, если таковое имеется.
По большому счёту эта информация дублируется следом, в описании слоёв. Далее, если труба армированная, а следовательно многослойная – указываются материалы каждого
слоя от внутреннего к наружному (но это не точно, см. ниже). Рассмотрим что означают различные аббревиатуры, как в основном названии труб, так и в слоях.

Материалы стенок труб:PP-R (ПП-Р) – полипропилен рандомсополимер, цифры после аббревиатуры означают минимальную длительную прочность (MRS) в бар, их может и не быть.PP-RCT (ПП тип 4) – полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью. Более современная модификация PP-R, по ГОСТ Р 53630
обладает большей прочностью (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R).PE-RT (ПЭ-ПТ) – полиэтилен повышенной термостойкости, встречается во внутреннем слое некоторых труб.PP-H и PP-B (полипропилен гомополимер и полипропилен блоксополимер) – в настоящее время не используются для водоснабжения.

В отличие от материала стенок, материал армирования не регулируется ГОСТ-ами и производители “фантазируют” на своё усмотрение. Маркировка армирования может
немного отличаться, однако не составит большого труда понять, о чём идёт речь.

Армирование алюминиевой фольгой в большинстве маркируют AL, реже ALUX. Армирующий слой фольги может быть близок к наружней оболочке (под зачистку) или
в середине (под торцевание) – на обозначениях это никак не отражается. Наружный слой фольги может быть как цельным, так и перфорированным – и это обычно не указывается
в надписях на трубах.

Другой тип армирования – стекловолокно. Стекловолокно в среднем слое смешано с полипропиленом, поэтому на маркировках некоторых производителей средний слой обозначается
как PP-R-GF или PP-RCT-GF, у других же то же самое обозначается как GF. Средний слой со стекловолокном может обозначаться как FIBER, в общем все эти обозначения
обозначают армирование трубы стекловолокном. Также встречаются трубы, армированные базальтовым волокном, обозначается такой слой как BF.

Ещё несколько слов о чередовании слоёв: не смотря на то, что нашими ГОСТ-ами предписывается обозначать слои, начиная от внутреннего, некоторые (китайские) производители
обозначают слои от наружного к внутреннему. Примером тому служат, например, трубы с внутренним слоем из PE-RT, маркируются они PP-R-AL-PE-RT.

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

От чего зависит выбор диаметра

Выбор диаметра ПП трубопровода зависит от:

• цели применения;
• силы напора;
• нагруженности;
• количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

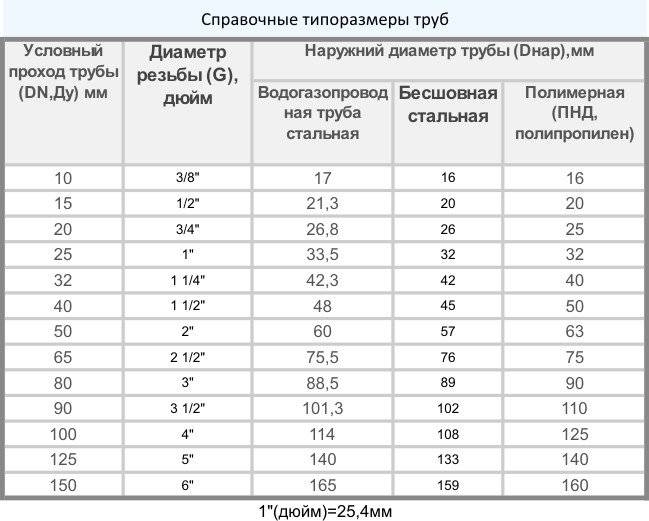

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

• 16-1200 мм;
• 16-32 мм в случае с бытовыми изделиями;
• 40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

• внутреннее сечение (чем оно меньше, тем поток слабее);
• общее давление внутри системы;
• отложения внутри труб (зависит от срока эксплуатации изделия);
• количество переходов, поворотов и стыков;
• состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
• общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м

Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

• мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
• немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

• оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
• допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
• средняя стоимость — достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

• быть четкой и чистой;
• не допускается присутствие заусенцев и рванин;
• на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
• согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
• газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Нюансы монтажа водопровода

Зная, из чего делают водопроводные трубы, можно получить представление и об особенностях монтажа каждого материала:

1. Пластиковые трубы гораздо удобнее и выгоднее. Для них существует немалое количество фитингов, поэтому выбор достаточно обширен. Затяжка резьбовых соединений в данном случае не потребует серьезных усилий, что основательно упрощает работу. Неразъемный метод соединения труб обеспечит герметичность конструкции при минимальных трудозатратах на монтаж.
2. Чтобы смонтировать трубопровод из металлических деталей, понадобится специальное оборудование: стальные трубы соединяются при помощи сварки, а для медных изделий нужны наборы для пайки. Если соединение резьбовое, то необходимо в обязательном порядке использовать уплотнители.

Заключение

Для систем водоснабжения можно использовать самые разные трубы, выбор которых напрямую зависит от условий эксплуатации системы и ее особенностей. Существуют металлические и пластиковые трубы, характеристики которых позволяют собрать любой трубопровод. Когда вопрос о том, какая труба нужна для водопровода, закрыт, остается лишь подобрать оптимальный диаметр труб для конкретной ситуации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.3.030-83 Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности

ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями

ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок

ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел

ГОСТ 9142-90 Ящики из гофрированного картона. Общие технические условия

ГОСТ 10708-82 Копры маятниковые. Технические условия

ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение

ГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов

ГОСТ ИСО 11922-1-2006 Трубы из термопластов для транспортирования жидких и газообразных сред. Размеры и допуски. Часть 1. Метрическая серия

ГОСТ ИСО 12162-2006 Материалы термопластичные для напорных труб и соединительных деталей. Классификация и обозначение. Коэффициент запаса прочности

ГОСТ 12423-66 Пластмассы. Условия кондиционирования и испытания образцов (проб)

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15088-83 Пластмассы. Метод определения температуры размягчения термопластов по Вика

ГОСТ 15139-69 Пластмассы. Методы определения плотности (объемной массы)

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15875-80 Пластмассы. Методы определения коэффициента пропускания и мутности

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования

ГОСТ 24157-80 Трубы из пластмасс. Методы определения стойкости при постоянном внутреннем давлениии

ГОСТ 25737-91 (ИСО 6401-85) Пластмассы. Гомополимеры и сополимеры винилхлорида. Определение остаточного мономера винилхлорида. Газохроматографический метод

ГОСТ 26277-84 Пластмассы. Общие требования к изготовлению образцов способом механической обработки

ГОСТ 27077-86* Детали соединительные из термопластов. Методы определения изменения внешнего вида после прогрева _______________ * На территории Российской Федерации действует ГОСТ Р ИСО 580-2008.

ГОСТ 27078-86 Трубы из термопластов. Методы определения изменения длины труб после прогрева

ГОСТ 29325-92* (ИСО 3126-74) Трубы из пластмасс. Определение размеров _______________ * На территории Российской Федерации действует ГОСТ Р ИСО 3126-2007.

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Маркировка

Выбирая полипропиленовые трубы для ремонта домашних инженерных сетей, внимание привлекает нанесенная сбоку аббревиатура из комбинации букв и цифр. В этой надписи содержится полная информация о характеристике каждого конкретного экземпляра

Пример маркировки трубы ПП

Чтобы расшифровать маркировочную надпись и узнать необходимые сведения о предлагаемом экземпляре, рекомендуется детально ознакомится с составным содержанием шифра.

Обозначение материала

Информация о бренде производителя содержится вначале надписи. Следующие буквы обозначают сведения о типе полипропиленовых труб:

• PPB. Таким значком обозначается труба ПП повышенной механической прочности. Отличие труб РРВ заключается в создании армирования внутренней полости стекловолокном, фольгированным покрытием из алюминия или меди.
• PPH. Эти шифром обозначаются полипропиленовые трубы больших диаметров. Область применения: создание водопроводных линий подачи холодной воды и прокладка вентиляционных каналов приточно-вытяжной вентиляции.
• PPR. Основная характеристика – выдерживать перемещение теплоносителя с высокой температурой до 70 – 80 градусов, позволяет использовать трубы для воды из полипропилена, обозначенные буквами РРR, для отопления и подачи горячего носителя.

Хотя все три разновидности производятся из полипропилена, они различаются своими техническими характеристиками. Качественный состав полимерной смеси изменяется различными добавками, влияющие на эластичность продукции.

Максимальное рабочее давление

Буквенная маркировка PN с цифрами обозначает величину рабочего максимального давления на 1 метр. Величина показывает давление в кг/см2 и измеряется в Барах. Полипропиленовые трубы маркируются буквами PN25, PN20, PN16, PN10, в которых цифровой показатель означает предел номинального давления перемещаемым водяным потоком с температурой 20 градусов за продолжительный период в 50 лет. Исходя из этого определения максимального рабочего давления, можно сделать вывод, что отопление и горячее водоснабжение монтируются только из марок PN25, PN20.

Обозначение диаметра трубы

В состав маркировки труб из полипропилена в обязательном порядке входит информация о наружных диаметрах, измеряемых в мм. Прокладка инженерных санитарно-технических и отопительных систем производится трубами ПП различного диаметра:

• Ф* 20 мм применяется для внутриквартирных разводок, подключения кранов, душевых кабин, ванн, стиральных и посудомоечных машин.
• Ф* 25 мм предназначен для монтажа вертикальных стояков пятиэтажных жилых домов..
• Ф*32 мм оборудуются водоподающие линии значительной протяженности и стояки многоэтажных зданий.
• Ф*63 и ф*100 мм используется в подводящих магистралях, централизованного водоснабжения.

Вентиляционные приточно-вытяжные системы монтируются пропиленовыми трубами диаметром от 100 до 400 мм. Изделия такого же диаметра применяют для организации водосточных систем и водостоков.

Иногда на трубах ПП встречается цветная маркировка в виде синих и красных линий. Такими цветными полосками некоторые бренды обозначают назначение трубы для горячей и холодной воды. Например, марка PN 20 с красной полоской подходит для подачи горячей воды, а PN 10 с синей линией используется в водопроводных линиях холодной воды.

По наружному диаметру можно узнать толщину стенок и величину максимального давления на каждую марку.

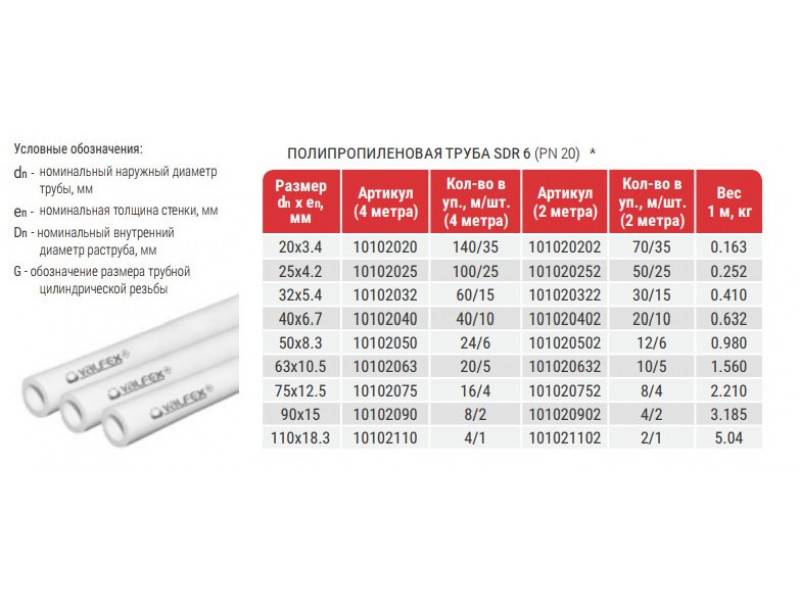

Таблица значений соотношения наружного и внутреннего диаметра, а также стенок

Прочие показатели

Остальные составные части маркировка указывают на прочие показатели, дополняющие технические характеристики трубы ПП:

• Конструкция.
• Дата выпуска.
• Номера партий, смены, серии производственных линий.
• Информация о стандарте изготовления и наличии сертификатов качества и соответствия ГОСТу.

Маркировка некоторых труб может содержать добавочную информацию.

Особенности

Внутренняя поверхность полимерных изделий более гладкая, что позволяет снизить сопротивление движению воды в системе.

Полипропиленовые трубы, в отличие от всех остальных, обладают еще несколькими достоинствами.

• Дешевизна. Полипропилен – недорогой материал, а технология изготовления уже не нова и полностью отлажена на многих заводах-производителях. Это не позволяет монополизировать рынок, а также выпускать комплектующие элементы по одним стандартам.
• Прочность. Среди прочих полимерных труб полипропиленовые – практически самые толстые. Из-за этого они имеют больший размер и, соответственно, большую прочность, также их практически невозможно согнуть.
• Эстетичность. За счет прочности на изгиб система отопления или подачи воды из полипропилена может похвастаться почти геометрической четкостью линий. А полимерам, из которых изготовлены трубы, можно придать любой цвет как на заводе, так и покрасив их самостоятельно.

• Долговечность и устойчивость к коррозии. Внутренняя поверхность материала обработана специальными средствами, которые защищают трубы от нарастания твердых частиц на ее стенках. Согласно утверждениям производителей полипропилен в системе подачи и отвода холодной воды может сохранять свои эксплуатационные свойства до 80-100 лет.
• Низкий вес и простота монтажа. Материал легче металла приблизительно в 9 раз, что делает установку труб возможным даже новичку в одиночку.
• Шумоизоляция. Ток воды по таким трубам не создает гудения и шорохов.

При всех своих достоинствах полипропиленовые системы имеют некоторые недостатки:

• необходимость установки дополнительных компенсаторов, предохраняющих трубы от линейного расширения;
• необходимость покупки и монтажа утеплителя ввиду того что полимеры имеют низкую стойкость к повышенным температурам;
• материал быстрее портится под лучами солнца, если не покрывать его какой-либо эмалью или краской.

За счет практически полной универсальности труб из полипропилена существует множество областей их применения. С их помощью монтируют систему подачи горячей и холодной воды в частных и многоэтажных домах, обустраивают канализации и ливневки. Из полипропилена делаются вентиляции и пневмосистемы, оросительные и дренажные конструкции. Полипропиленовыми трубами малого диаметра можно обустроить в доме «теплый пол», а по большим трубопроводам транспортируют химически активные вещества.

Их физико-механические свойства согласно ГОСТу выглядят следующим образом:

• плотность 0,9 г/куб. см;
• температура плавления +149 С;
• коэффициент расширения 0,15 мм/ммС;
• теплопроводность (при +20С) составляет 0,24 Вт/мС;
• теплоемкость (при +20С) составляет 2 кДЖ/кгС;
• предел прочности на разрыв около 35 Н/кВ. мм.

Как узнать свойства и характеристики полипропиленовых труб по маркировке

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.

Виды и назначение

Трубы из полипропилена могут быть однослойными и трехслойными. Однослойные применят для водопровода, канализации, вентиляции и других трубопроводов с температурой транспортируемой среды не выше +45°C.

Трехслойные ППР трубы — это армированные. Армирование призвано уменьшить величину теплового расширения и только. Армируют ППР трубы стекловолокном и фольгой. Те, которые со стекловолокном, пригодны для ГВС при условии, что температура воды будет не выше 80°C. Для отопления и систем, где вода может нагреваться выше 80°C, используют полипропилен армированный фольгой. Фольгирование может быть не сплошное. Для таких труб допустимая температура транспортируемой среды +95°C.

Цвет — это только краситель. На свойства он никак не влияет

Сейчас читают:

Можно ли полипропиленовые трубы использовать в системах теплого пола? В принципе, да. Температура теплоносителя не поднимается выше +45°C, что вполне приемлемо даже для однослойных. Но из-за большого теплового расширения, PPR трубы для теплого пола — не самый лучший вариант, даже армированные фольгой. Есть более стабильные варианты и не дороже.
