Как рассчитать площадь сечения дымовой трубы?
Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи
Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов
Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.
На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.
Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.
| Тип топлива | Удельная калорийность топлива, кКал/кг, усредненно | Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³ | Рекомендуемая температура на выходе из дымохода, °С |
|---|---|---|---|
| Дрова со средним уровнем влажности – 25% | 3300 | 10 | 150 |
| Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30% | 3000 | 10 | 130 |
| Торф – брикеты | 4000 | 11 | 130 |
| Уголь бурый | 4700 | 12 | 120 |
| Уголь каменный | 5200 | 17 | 110 |
| Антрацит | 7000 | 17 | 110 |
| Пеллеты или древесные топливные брикеты | 4800 | 9 | 150 |
Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.
От этого и «пляшем» при расчёте.
Цены на дымовую трубу
дымовая труба
Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).
Vgч = Vуд × Мтч × (1 + Тд/273))
Vgч — объем продуктов сгорания, образующийся в течение часа.
Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).
Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.
Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).
273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.
Так как единица времени в нашей системе исчисления — секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:
Vgс = Vgч / 3600
Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение
Sc = Vgс / Fд
Sc — площадь поперечного сечения канала дымохода, м².
Fд — скорость потока газов в дымоходной трубе, м/с
Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.
Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.
Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.
Итоговый результат показывается в трех представлениях:
— минимальный диаметр для круглого сечения;
— минимальная длина стороны для квадратного сечения;
— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.
Зачем нужно знать диаметр?
Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата
Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер
Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов
Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы. https://www.youtube.com/embed/S13oigbTl9I
Изготовление дымохода своими руками
Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.
Выбор материала труб и расчет основных параметров
Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.
У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.
Необходимые инструменты
Для изготовления дымохода потребуются:
- сварочный аппарат;
- набор слесарных инструментов;
- электродрель и болгарка;
- крепеж.
Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.
Изготовление труб
Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.
Утепление
В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.
Сборка дымохода
Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.
Общие критерии
Совокупные требования к дымоходным трубам для газовых котлов таковы:
- Участки конструкции должны иметь уклон не более 30 градусов.
- Предельная длина любого ответвления в сторону – 1 м.
- Отсутствие уступов и поперечных сечений.
- Предельное число колен – 3.
- Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
- Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
- Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
- Обустройство капельника и ревизии в нижней части трубы.
- Исключены любые прогибы составляющих конструкции.
- Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
- Отсутствие зазоров между компонентами конструкции.
- Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
- Все составляющие системы соединяются очень плотно.
- Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
- Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
- Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
- Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

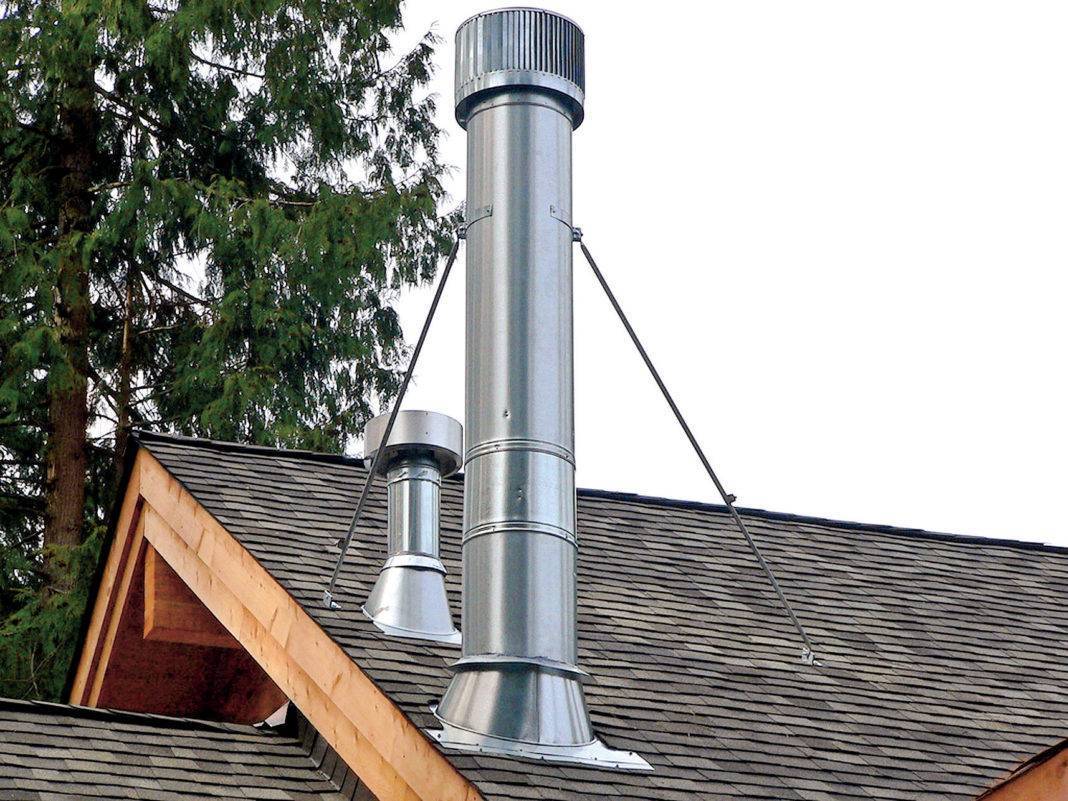

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:
- При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
- При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
- При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.
Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.
Как правильно поставить трубу в бане: достоинства кирпичных устройств
Инсталляцию дымохода в парилке можно произвести несколькими методами в зависимости от места печки. Виды отвода дыма распределяют согласно следующим показателям:
- Использованное сырье. Тут существует два варианта – металлическая дымоходная труба, либо конструкция, выполненная из огнестойкого кирпича. Второй способ – классический. Его использовали издавна большинство строителей. Однако в последние годы многие люди отдают предпочтение металлическим конструкциям при постройке дымоотвода. Главная причина тому – такие трубы легко установить самому и это займет намного меньше времени.
- Способ установки. Выделяют два метода – внутренний и внешний дымоход. Возникает логичный вопрос: как вывести трубу из бани через стену? Для этого просверливается специальное отверстие и вся система выходит на улицу. Такой вид еще называют североамериканским. Данная методика построения вентиляции дыма не имеет главного недостатка общепринятого способа установки – монтажа трубы через потолок. Это значит, что вам не придется производить сложные манипуляции для вывода отвода. Достаточно просверлить отверстие в стене и проложить трубу на улицу. Устройство дымохода в бане через потолок требует больше затрат при установке, поэтому советуем использовать проверенный метод.
Если вы сомневаетесь и не знаете какой вид дымохода выбрать, учитывайте, что металлический вариант намного дешевле и проще в установке. Далее рассмотрим преимущества и недостатки каждого вида труб.
Если вы планируете установить трубу в баню своими руками, самое удобное решение – дымоход из железной трубы. В любом строительном супермаркете или на рынке вы найдете множество готовых агрегатов. К преимуществам таких систем относят:
- Демократичные цены. Стоимость такого решения в несколько раз ниже, нежели у кирпичных дымоходов.
- Простой монтаж. Весь процесс установки можно выполнить самостоятельно и не прибегать к дорогостоящим услугам мастера.
- Удобство пользования. В отличие от кирпича, поверхность металла гладкая, а это означает что на стенках не будет скапливаться сажа и прочие загрязнения. Таким образом вы сэкономите собственные силы и время, так как необходимости прочистки дымохода нет.
У металлических конструкций есть и свои недостатки. Самый главный из них – плохая теплоизоляция. В зимнюю пору, выведенный наружу элемент, будет накапливать на себе конденсат. Для решения данной проблемы созданы сэндвич трубы. Они состоят из двух уровней металла с термоизоляционным материалом между ними.
Далее расскажем, как правильно поставить трубу в бане.
Особенности конструкции дымохода
Правильно устроенный дымоход для бани выведет продукты сгорания топлива, обеспечит сохранность тепла и пожаробезопасность. Он может быть двух видов — наружный и внутренний.
Внешний
Внешние дымоходы были изобретены в Америке. Основное их преимущество — в высокой степени безопасности конструкции.
- больший расход топлива;
- необходимость утепления, находящейся на улице трубы.
Внутренний
Внутренние дымоходы располагаются вертикально, поэтому, обеспечивается хорошая тяга. Плюсом этой конструкции станет быстрый нагрев бани, поддержание тепла в помещении, а также малый расход топлива. Недостатками станут:
- сложность монтажа;
- слабая противопожарная защищенность парилки;
- сложности в ремонте и уходе;
- опасность внутреннего задымления.
Часто сооружают комбинированные дымоходы — кладка из кирпича с вмонтированной внутрь металлической трубой.
Значение расчетов параметров дымохода
При ошибочном расчете котельного оборудования будет возникать эффект обратной тяги, когда дымовые газы не будут отводиться в атмосферу, а попадут в жилые комнаты. В такой ситуации существует даже вероятность создания пожароопасной ситуации, если горячий дым проникнет в помещение. Вследствие этого, при строительстве дымохода важен безошибочный расчет его геометрических характеристик, которые гарантируют создание рабочей тяги, достаточной для полного удаления дымовых газов и обеспечения высокого коэффициента полезного действия отопительного агрегата, работающего на природном топливе.
Работа источника тепловой энергии, работающего на твердом, жидком или газообразном топливе, всецело зависит от следующих параметров дымовой трубы:
Длина трубы. Вначале потребуется установить наибольшую высоту строения, а также размер в метрах до конька кровли в точке, где планируется вывод проектной дымовой трубы. Вследствие чего с данным показателем связаны все наиболее важные параметры строящейся системы дымоотвода. Необходимо учитывать, что чрезмерно высокие дымовые канала буквально станут «съедать» разрежение в дымовентиляционном тракте, в результате источник тепловой энергии не сможет качественно сжигать топливо из трубы и всех щелей повалит черный дым. Не менее опасны и непомерно низенькие трубы по отношению к крыше.
Диаметр дымохода для печи на дровах
В отношении данного размера, потребуется принимать во внимание не конкретно число, а в большей степени геометрию дымовой трубы. Специалисты — печники говорят о том, что высококачественная дымоотводящаясистема, функционирующая по всем законам аэродинамики и теплотехники, имеет круглое сечение
В этом случае сажевые отложения не в такой степени задерживаются в каналах, поэтому такая система меньше нуждается в очистке. В отношении конкретного размера — его стоит выбирать по сечению основного выходного патрубка котла либо другого источника тепла. Применять трубы с большим или меньшим размером, не рекомендуется заводом-изготовителем из-за высокого риска разгерметизации.
Помимо определения Д трубы необходимо учитывать силу тяги. Для этого применяют закон Бернулли, вносят в формулу данные по температуре наружного и внутреннего воздуха, а также по давлению среды. В итоговом расчете учитывают суммарную потерю воздушного напора в двух точках: в топочной камере и на выходе из дымовой трубы. Итоговый размер тяги для печей должен превышать все потери напора в газовоздушном тракте.
При рассчете диаметра дымохода для печи учитывается длина трубы
Какая должна быть высота трубы дымохода для печи?
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Зачем нужен этот параметр?
Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх
На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.
Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.
Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
Какая должна быть высота трубы дымохода для печи
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
Классификация дымоходных систем
Дымоходы классифицируются на: кирпичные, стальные, полимерные и керамические.
Сегодня используются дымоходные системы самых различных конструкций, они могут быть изготовлены не только из традиционного кирпича, но и из керамики, металла, полимеров.
Наиболее популярными являются на данный момент металлические трубы цилиндрического сечения, так как именно они обеспечивают эффективную, правильную работу всей системы.
Классификация дымовых труб по используемым материалам включает в себя:
- кирпичные прямоугольные с толщиной стенок в один-два слоя. Сегодня все чаще встречаются комбинированные, имеющие металлические вставки в стенках;
- сборные из нержавеющей стали, состоящие из многих элементов, в том числе тройников, колен, переходников и прочего;
- керамические системы специально для котельных. У них есть один большой минус — большой вес труб, требующих установки специального отдельного фундамента под них;
- полимерные дымоходные системы являются относительной новинкой, использовать их можно для колонок, где температура газов на выходе не превышает 250 °С. Этого вполне достаточно для бытовых отопительных систем, работающих от газа.
Как подключить коллективный дымоход
Иногда обстоятельства диктуют необходимость использования одного дымохода одновременно для нескольких отопительных приборов
В подобных случаях необходимо особое внимание уделить правильному расчету всех параметров (таких, как максимальная длина горизонтального участка дымохода, его высота, диаметр и т.д.). Этот расчет производится с учетом того, какие отопительные приборы планируется использовать в системе, их типа и мощности, а также топлива, на котором они будут функционировать.
Допустим, к единой трубе будет подключаться котел от общей системы отопления и традиционный камин
Понятно, что это принципиально разные отопительные приборы, один из которых работает на природном газе, а другой – на дровах. Соответственно, и рекомендации относительно используемых с ними дымоходов кардинально различаются (прочитайте: “Устройство дымохода для газового котла“). Возможно ли в таком случае совмещение? Практика показывает, что возможно. Рассмотрим, как это происходит.
Как известно, в процессе работы котел периодически отключается, переходя в режим ожидания. Если вместе с ним к одному дымоходу будет подсоединен камин, работающий в это время, то дымоход не будет остывать, в нем не будет образовываться конденсат, и при очередном запуске котла будет обеспечена хорошая тяга. Это положительный момент. Но есть и негативная сторона. Камин должен подсоединяться к дымоходу значительно большего размера, чем это необходимо для котла, и в том случае, если запуск котла будет осуществляться без параллельного использования камина, вполне вероятно возникновение избыточной тяги, которая приведет к неправильному функционированию котла (подробнее: “Дымоход для камина своими руками”).
Как известно, расчет диаметра дымохода для камина производится исходя из того, что он должен составлять десятую часть диаметра топки. Естественно, такой размер для котла будет чрезмерным. В данном случае стоит обратить внимание на тот факт, что камином, как правило, люди пользуются только время от времени, тогда как котел в холодный период года работает постоянно. В этой связи можно подумать, что устройство дымохода для камина следует делать меньшего диаметра. Однако подобный шаг будет в корне неверным. В те моменты, когда котел будет работать самостоятельно, конечно, никаких проблем не возникнет, однако стоит лишь растопить камин, и в трубе, независимо от того, какова длина горизонтального участка дымохода, расположенного на чердаке, неизбежно будет возникать повышенное аэродинамическое сопротивление. В результате этого отопительные приборы будут работать неправильно, а в помещение начнут просачиваться угарные газы.
Решением этой, на первый взгляд, неразрешимой задачи является использование двухходового дымохода.
К основным преимуществам дымоходов данного типа можно отнести:
- возможность их применения совместно с различными отопительными приборами, как по отдельности, так и подключенными одновременно;
- обеспечение стабильной работы каждого прибора;
- экономия средств на строительство и монтаж;
- экономия пространства.
Возможные схемы дымоходов, смотрите на видео:
В процессе монтажа необходимо соблюдать все условия обеспечения правильной работы каждого устройства, а также неукоснительно следовать предварительно произведенным расчетам, чтобы впоследствии не пришлось думать, как удлинить дымоход или увеличить его диаметр. При устройстве кирпичного дымохода нужно учитывать, что для его совместимости с котлом должна быть выполнена гильзовка, предохраняющая кирпич от негативного воздействия конденсата.
Зачем нужно знать диаметр?
Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата
Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер
Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов
Изготовление и установка дымохода своими руками
В нынешний век стандартизации и качественных заводских материалов лучше не рисковать и не изготавливать дымоход самостоятельно.
Какие материалы лучше применить?
Кирпичные дымоходы требуют определенных навыков, фундамента, много времени – их обычно строят в процессе строительства дома (или модернизируют старые печные, если это возможно).
Керамика – довольно хрупкий материал, и браться за ее монтаж самому стоит только в том случае, если Вы имеете опыт монтажных работ на кровле и уже работали с керамическими конструкциями.
Достаточно прост монтаж стальных дымоходов.
Чертеж и схемы
Перед тем, как подключить дымоход, необходимо изучить инструкцию отопительного агрегата – в нем указан диаметр выводного патрубка, к которому будет подключаться дымовая труба. Затем замерить высоту трубы внутри дома, чердака, определить высоту надкровельной части; продумать размещение, крепление и форму трубы – будут ли наклонные участки и т.д.
Затем советуем начертить детальную схему или чертеж – они помогут определиться с количеством труб, соединительных элементов, креплений, других комплектующих для дымоотвода.
Расчет размеров
Длину следует определить в соответствии со строительными нормативами (см. выше).
Внутренний минимальный диаметр – определяется по инструкции к котлу.
Установка дымохода и особенности монтажа
В продаже имеется большой труб различных длин, колен, тройников, ревизий, кронштейнов, хомутов, элементов с разгрузочными платформами для опирания трубы на кровлю или перекрытие.
Монтаж начинают с установки котла. При горизонтальном расположении патрубка присоединяют к нему тройник – снизу к тройнику крепится емкость (так называемый «стакан») для конденсата. К котлам с верхним расположением патрубка монтируют трубу длиной 1 м, затем колено с ревизией, затем тройник – и все элементы аналогично первому варианту. Затем снизу вверх монтируют собственно элементы дымоотвода. Они соединяются с помощью специальных хомутов. Через перекрытия элементы проводят в кожухе из стальной трубы большего диаметра, зазоры изолируют минеральной ватой. Монтируют специальные элементы с разгрузочными платформами так, чтобы они опирались на перекрытие или кровлю и служили дополнительной опорой для дымохода.
В местах изгиба короба необходимо устанавливать ревизии со специальными лючками для прочистки.
Сверху на дымоход монтируют конус и дефлектор. Если кровля выполнена из горючих материалов – монтируют искрогаситель. Если кровля негорючая – можно без него обойтись.
