Устройство деревянных перекрытий в газобетонном доме

Плюсы и минусы деревянного перекрытия в доме из газобетона

Владельцы частных домов выбирают деревянные перекрытия потому, что они:

• долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
• доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
• легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

В эксплуатации древесина удобнее:

• потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
• черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

• выполнить подсыпку керамзитом,
• армировать поверхность и уложить стяжку,
• выровнять ее;
• и только потом – спустя месяц после ее высыхания – декорировать пол.

О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

1. пожар;
2. биологические вредители.

В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

• Потребность использования дополнительной техники для установки;
• Цена материалов, а также установки;
• Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

• Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
• Расстояние между опорами делается 1 м;
• Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
• Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

• После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
• В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

• Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
• Скрепление прутьев осуществляется в шахматном порядке;
• Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
• Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
• Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона

Здесь важно четко соблюдать параметры прочности, качества, а также толщины:. Важно применять только качественные варианты бетона марки прочности не менее М200

Этот параметр определяет будущие характеристики возводимого перекрытия;

Этот параметр определяет будущие характеристики возводимого перекрытия;

Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

• Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
• Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

• Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
• Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
• Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

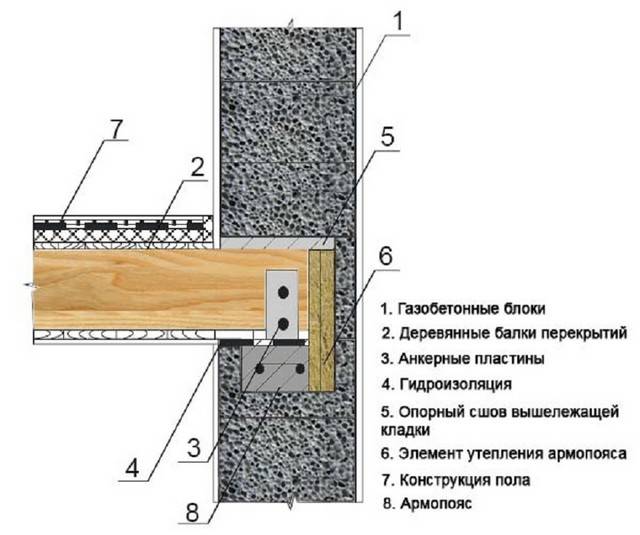

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Перекрытия в доме из газосиликатных блоков

Крепить перекрытия в доме из газосиликатных блоков можно либо в открытые, либо в закрытые предварительно обустроенные гнезда. Для закрытых характерно образование зазоров между несущей стеной дома и деревянной балкой. Все они обрезаются под углом 75, а торец среза тщательно обрабатывается антисептическим средством: для предотвращения гниения и образование грибка.

Концы балок укрывают рулонным материалом на основе битума или другим гидроизоляционным материалом. Укрывают в два слоя, чтобы избежать образование щелей, куда может попасть влажный воздух или конденсат. Само гнездо, куда и будет крепиться балка, тоже обрабатывают антисептиками и утепляют любым строительным материалом, предназначенным для этих целей.

После окончательного монтажа балки и установки ее на предназначенное место, тщательно заделываются все возникшие щели в гнездовом отверстии при помощи полиуретановых герметичных средств на большую глубину.

Такие работы направлены на задержку влаги и теплой температуры в месте гнезда, что препятствует образованию гнилостных бактерий, а вся конструкция будет более долговечной.

Конструкция дома из блоков – прочная и надежная, и в нем допускается устанавливать практически все известные виды перекрытий, предлагаем краткий обзор:

1. Перекрытия из железобетонных конструкций: прочные, долговечные, с большой несущей возможностью и звукоизоляцией. Кроме этого, они пожаробезопасные. Но они не всегда могут подойти к уже готовому дому: размеры могут не соответствовать площади комнат. Все изделия имеют прямоугольную форму, и если в доме есть закругления, то они могут и не подойти для обустройства этого перекрытия. К тому же если подъезд к дому затруднен, то доставить их к месту строительства будет весьма трудно. Их изготавливают определенного размера, и подобрать нужные панели будет трудно;
2. Конструкция монолитного перекрытия из бетонной смеси. Такой вид можно оборудовать без использования тяжелой строительной техники практически любой конфигурации. Но сам процесс кропотливый, требует много времени и знаний. Вначале необходимо обустроить опалубку, изготовить каркас из металлических частей, подготовить смесь из бетона и только потом залить. Кроме этого, нужно постоянно увлажнять смесь для равномерной просушки, выравнивать его. И хотя на это уходит много времени и сил, но это доступно практически каждому, кто решил построить дом сам. Но следует учитывать большую массу монолитного перекрытия, а силиконовые блоки от этого могут растрескаться со временем, и лучше этот вариант не рассматривать как перекрытие для дома;
3. Перекрытия из дерева. Пожалуй, это самый оптимальный вариант для дома из газосиликатных блоков: вес небольшой, можно сделать перекрытия любой формы, да и обойдется это гораздо дешевле остальных вариантов.

Как установить балки перекрытия между этажами в доме из газобетона своими руками

Общая схема межэтажного перекрытия выглядит так:

1. Несущая конструкция. Это одиночные балки – матицы, или брусковая решетка с короткими прогонами – разменниками, как говорят строители.
2. Накат между балками – поперечные доски, уложенные на черепные бруски.
3. Черепные бруски – продольные рейки, прикрученные вдоль нижней границы балок.
4. Пароизоляция и утеплитель – рулонные или щитовые материалы, настеленные на накат.
5. Лаги – поперечные брусья, основа для досок пола.
6. Чистовой пол – доски по лагам.
7. Чистовой потолок – щиты, подшитые снизу к накату.

В частных случаях каких-то элементов в перекрытии может не оказаться. Например:

• При монтаже снизу накат делать не обязательно. Целесообразней установить только лаги и между ними уложить утеплитель.
• Если перекрытие монтируется сверху, то есть резон закрепить накат, а от лаг можно и отказаться.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Важно: в конструкции-сэндвичи обязательно следует добавлять пароизоляцию. Это непроницаемая для воздуха пленка, которая закрепляется у наружной поверхности – с той стороны, которая контактирует с более холодной средой

Технология выполнения работ

1. Любая практическая работа начинается с расчета и планирования. Схему перекрытия выбираем наиболее надежную – балки располагаются параллельно короткой стене. Балки следует выбирать такие, чтобы каждый квадратный метр перекрытий выдерживал нагрузку 400 кг.

   Сечение и интервал установки брусьев подбираем в соответствии с данными таблицы 1.

   Правило для руководства к действию: лучше установить меньше балок большего сечения, чем много мелкокалиберных досок.

   Оптимальным считается сечение, когда высота относится к ширине с коэффициентом 1,5.

   Основываясь на этих данных, производим расчет каждого вида материала.

2. Подготовка балок и поверхности стен к монтажу.
   • Концы балок промазываем антисептическими и антипиреновыми материалами.
3. Стены: сначала следует провести нивелирование – проверку уровней отметок. Опорные платформы для всех балок должны находиться в одной плоскости.
4. Следующая задача – нужно тщательно очистить посадочные места в стене и установить гидроизоляционные прокладки.
5. Монтаж первой пары брусьев. Это маячная пара. Первыми устанавливаются балки в крайних точках – у противоположных стен. Монтаж следует выполнить так, чтобы между торцами балок и стеной оставался вентзазор – 3–5 см.

   Брусья закрепляются с помощью сухой гравийной подсыпки; края их обрезаются, как было указано выше.

6. Установка всех балок перекрытия.
   • Промежуточные брусья выставляются на одном уровне с маячными балками. Зазор между стеной и торцом – правило, обязательное для всех балок.
7. Торцы брусьев опиливаются под углом, края оборачиваются рубероидом.
8. Концы закрепляются. Зазоры уплотняются теплоизолятором, в свободные полости заливается ЦБР.
9. Дальнейшие операции зависят от выбранной технологии.
   • Можно по верху установить лаги. В получившиеся пазы укладывают утеплитель и пароизолятор. Затем настилают чистовые полы.
10. Второй вариант – прикрепить к балкам продольные бруски – черепные, говорят строители. Эти рейки проходят с каждой стороны у самого края нижнего ребра. На рейки укладывают накат – поперечные доски. На накат настилают утеплитель, пароизоляцию. Затем на верхней поверхности балок монтируют полы, а на нижней – чистовой потолок.

Подготовка материалов и инструментов

Материалы и инструменты закупают после проведения расчетов. Технология материально-технического обеспечения такова:

• На основании начерченной схемы укладки формируют перечень и количества потребных материалов.
• На основании анализа техпроцесса составляют ведомость инструмента и оборудования.

Очевидно, что кроме основных материалов – бруса, досок, фанеры, гидроизолов и т. п., потребуются:

• вспомогательные – грунтовки, пропитки, краски (для металла и дерева), щебень, проч.;
• метизы – шурупы, винты, крючья, различные кронштейны, чалки и т. д.

Инструменты и оборудование: дрели, болгарки, лебедка, миксеры для подготовки ЦПР, струбцины, пилы, пассатижи, молотки, топоры, шлифовальные круги.

Технология устройства деревянных перекрытий

Монтаж деревянных балок

Монтаж балок нужно начинать по более короткой стороне помещения. Шаг балок зависит от их сечения. Лучше брать балки большего сечения с более редким шагом установки.

Если в доме есть камин, то укладку деревянных балок нужно начинать на расстоянии 5 сантиметров от каминной трубы. Пространство вокруг трубы в последствии нужно заделать асбестом.

Стандартная длина деревянных балок — 6 метров. Они должны заходить в стену не менее, чем на 150 мм с обеих сторон. При длине пролета в 5,5 метров оптимальное сечение балок —150х200 мм, с шагом 1000 мм.

Монтировать деревянные балки можно в специально выполненные в верхнем ряду блоков проемы.

Балки изолируются двумя слоями рубероида.

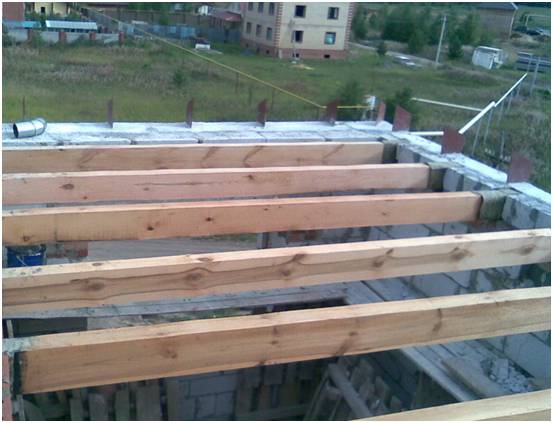

Устройство деревянных балок перекрытия.

Для большей надежности и защиты от горизонтального смещения в стене устанавливаются вертикальные штыри. Деревянная балка, через просверленное отверстие одевается на штырь и закрепляется гайкой. Между стеной и балкой должен быть зазор, не менее 30 мм.

От правильного монтажа несущих балок зависит надежность и срок службы всего перекрытия.

Устройство пароизоляции

Пароизоляционный материал крепиться снизу к балкам или сверху по подшивке строительным степлером или гвоздями с широкими шляпками, с шагом 25-30 см. Он укладывается без пропусков и разрывов, с нахлестом в 10-15 сантиметров. Все стыки проклеиваются строительным скотчем.

Этот материал предназначен для предохранения конструктивных элементов потолка и утеплителя от влаги и образования плесени и грибка. Так же он способствует сохранению тепла в помещениях.

Самым современным и эффективным пароизоляционным материалом для жилых помещений является мембранная пленка, выполненная из микроперфорированной ткани, полипропиленовых и полимерных слоев. При больших перепадах температуры и в районах, где температура опускается ниже минус 30ᴼС, в цокольных и чердачных перекрытиях пароизоляция укладывается снизу и сверху утеплителя.

Важно правильно уложить пароизоляционную пленку: она должна располагаться гладкой или маркированной стороной к утеплителю. В противном случае водяной пар будет оседать внутри теплоизоляции, что приведет к разрушению материала

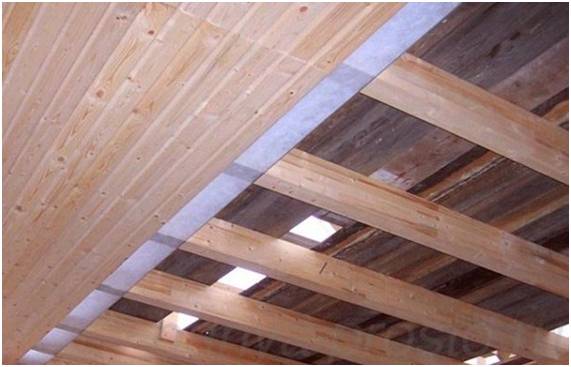

Подшивка потолка деревянной вагонкой.

Подшивка потолка

Для деревянных перекрытий самым надежным материалом будет доска из хвойных пород дерева. Если подшить потолки хорошо обработанной вагонкой, не потребуется дополнительная чистовая отделка.

Можно использовать плиты ДВП, ДСП, но они имеют свойства накапливать влагу и в последствии могут растрескаться, расслоится или провиснуть.

Утепление

Между балками укладываем слой утеплителя. Самыми безопасными и эффективными являются плиты из каменной или базальтовой ваты. Плиты укладываются в распор, не допуская просветов.

Поверх утеплителя в межэтажных или чердачных перекрытиях можно уложить слой звукоизоляции.

Утепление перекрытий по пароизоляции.

Черновой пол

Сверху по балкам укладываются лаги с шагом 500 мм. К лагам крепится половая рейка, плиты ОСП или ДВП.

Лучше отдать предпочтение деревянному полу из половой рейки, через зазоры в которой будет осуществляться циркуляция воздуха, что предохранит конструкцию от плесени и грибка.

Все деревянные элементы необходимо тщательно обработать антисептическими, противогрибковыми и огнезащитными составами. Концы балок, соприкасающихся со стенами из газобетона следует обработать горячим битумом.

Это интересно: Плавающий фундамент своими руками: раскладываем по полочкам

Технология монтажа деревянных перекрытий

Из-за специфических свойств древесины монтаж перекрытий в доме имеет некоторые конструктивные особенности. Все несущие элементы усиливают металлом: соединения закрепляют нержавеющими пластинами. При большой площади помещения добавляют дополнительные элементы: колонны или ригели.

Возведение деревянной несущей конструкции в доме из газобетона осуществляют в определенной последовательности.

Конструкция деревянного междуэтажного перекрытия

Шаг №1

Расчет конструктивных элементов:

• Установку начинают по короткой стороне комнаты.
• Шаг настила напрямую зависит от сечения бруса. Лучше реже класть материал с большим сечением, чем чаще — с малым.
• Первый брус монтируется идеально ровно, по уровню.
• Деревянные балки должны выдерживать давление до 400 кг на 1 м².
• Оптимальным размером несущего элемента выступает соотношение высоты и ширины 1,5 к 1.

Схема балки перекрытия

Шаг №2

Подготовка к установке. При возведении стен нужно наметить места крепления брусьев с характеристиками:

• шаг перекладины — 1 м;
• глубина бруса — 0,3 м;
• ширина стройматериала — 0,3 м.

Торцы установленных досок обрабатывают гидроизолом и утепляют. Оставшееся воздушное пространство ничем заливать не нужно.

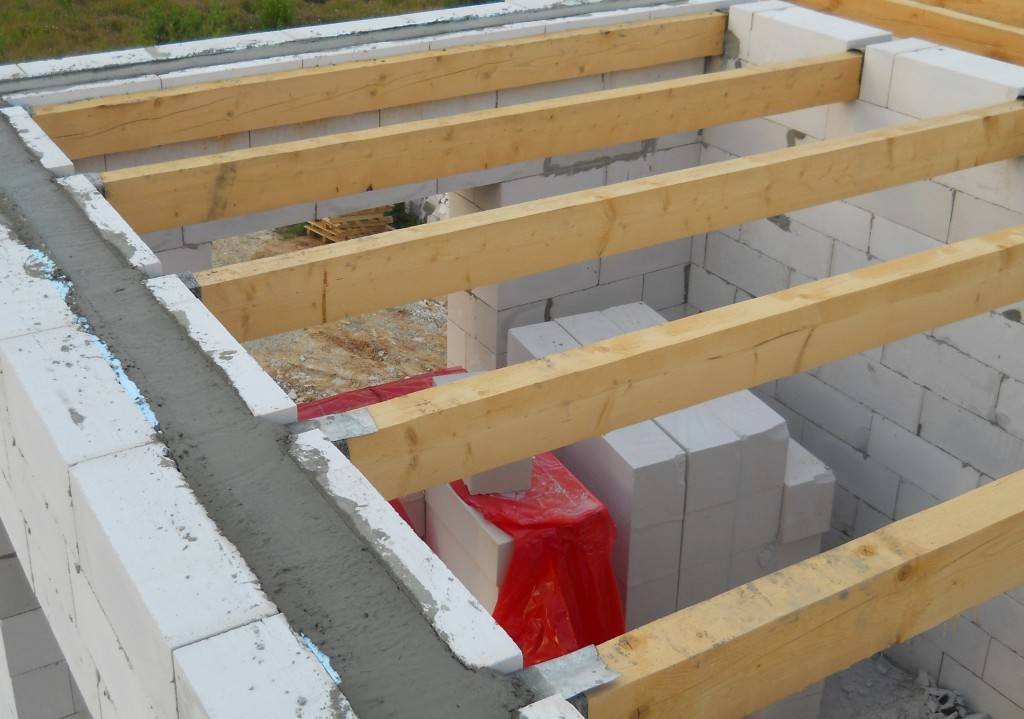

Крепление брусьев деревянных перекрытий

Шаг №3

Компоновка пирога несущей конструкции. Процесс включает следующие операции:

Схема «пирога» деревянного перекрытия

• Все элементы деревянного перекрытия, за исключением торцов, обрабатывают влаго- и огнезащитными пропитками.
• Балки вымеряют, укладывают по периметру помещения, с каждой стороны крепления оставляют 0,4—0,5 м от размера комнаты. Для придания прочности под углом 70° от них отпиливают «уголки», т. е. придают элементам форму трапеции.
• По уровню монтируют крайние ребра, центруют их. Зазор для вентиляции должен равняться 2—4 см.
• Все уложенные основные доски фиксируют сухим щебнем, посадочные выемки бетонируют смесью цемента со щебенкой.
• Теплоизоляция слоем не менее 100 мм делается после полного затвердевания стяжки. Для наполнителя подойдет пенополистирол, эковата или керамзит.
• Сверху укладывают гидробарьер из жидкой резины, инъекционной смолы, битумных средств или бесшовной полимочевины.
• Настилают лаги. Материалом-основой служат балки 5 см толщиной. На них крепят поперек на саморезы черновой пол, материал которого предварительно пропитывается антисептиком.
• Настил потолка производится в той же последовательности, что и устройство пола.
• Финальный этап — чистовая облицовка конструкций.

Проведение работ

Перед тем, как закрепить балки перекрытия к стене из пеноблоков, рекомендуется учесть особые характеристики древесного материала. С этой целью проводятся дополнительные работы:

1. Усиливаются несущие элементы, соединения выполняют с применением пластин из нержавеющего металла.
2. Если площадь помещения большая, рекомендуется использовать в качестве дополнительных элементов ригели или стойки.

Толщину балок определяют с учетом ожидаемой нагрузки, создавая двадцатипроцентный запас.

Расстояние между балками определяется, исходя из:

• сорта материала;
• размера пролета;
• нагрузочного усилия.

Установка несущих балок считается важнейшим этапом, так как от этого зависит прочность и эксплуатационный период перекрытия.

Устраивая перекрытие между первым и вторым этажом в доме из пеноблоков, следует соблюдать такую последовательность работ:

• в стеновой кладке устраиваются ниши, в которые помещают перекладины;
• концы балок зарезают под углом, равным семидесяти пяти градусам;
• срезы следует обработать антисептическими составами;
• концы перекладин промазываются битумом, обматываются рубероидом;
• каждая балка помещается в стеновой паз, предварительно теплоизолированный минерализованной ватой или пенополистирольным материалом, чтобы защитить древесину от излишней влаги;
• от конца перекладины до стенки ниши должен быть сохранен зазор в три сантиметра;
• в случае возникновения необходимости удлинения перекладин, рекомендуется использовать замковый узел. Два бруска крепятся внахлест, фиксируются болтами. Рекомендуется стыковочные участки располагать над опорными стенами или колоннами;
• установив балки, пазы заполняются герметиком или специальным раствором;
• если устанавливаются длинные балки, превышающие 4.5 м, образовавшийся прогиб может разрушить низ ниши. Чтобы избежать этого, по всему краю следует устроить фаску не менее 5 мм.

Как правильно выбрать плиты перекрытия

Пустотные плиты перекрытий – самые продаваемые железобетонные изделия. Многообразие форм стало причиной сокращений, используемых производителем в маркировке. Для того, чтобы разобраться рассмотрим ситуацию на отдельном примере. В качестве образца возьмём плиту перекрытия типа 1ПП 48. 100 в расшифровке это обозначает:

• 1ПП – плита перекрытия, единица обозначает номинальное расстояние между центрами пустот, определяемое в соответствии с ГОСТ 23009-78, ГОСТ 26433.0-85, ГОСТ 21779-82.
• 48 – длина плиты, 4 800 мм.
• 10 – ширина, 1 000мм.

Зная эти условные обозначения, разобраться в тонкости маркировки не составит труда.
