Датчик движения для включения света: виды, выбор, схемы

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.

Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

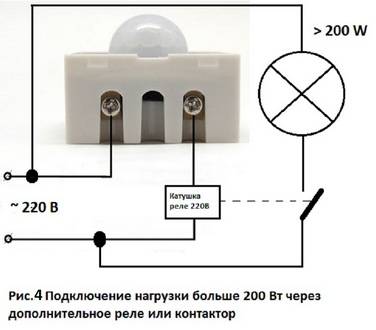

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
- на стене.
Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Инструкция по монтажу

С монтажной схемой и принципом действия устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.

Итак, чтобы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:

Определитесь со схемой подключения.
Выберите наиболее подходящее место для того, чтобы установить детектор. Чаще всего корпус крепится в углу комнаты либо на потолок. Если Вы решили осуществлять монтаж на улице, тут уже необходимо действовать по обстоятельствам. Главный фактор – угол обзора сенсора. Вы должны подобрать наиболее оптимальное место размещения корпуса, чтобы свести к минимуму все мертвые зоны. Обычно для этого используют несущую стену постройки либо опору уличного фонаря.
Отключите электроэнергию на вводном щитке, т.к. Вам придется иметь дело с оголенными вводными жилами от сети.
Согласно выбранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно увидеть на фото выше) и в самом светильнике. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, чтобы не перепутать жилы. Перепутав фазу и ноль Вы не только навредите электропроводке, но можете и подвергнуть свою жизнь опасности, так что будьте осторожнее.
Настройте регуляторы на корпусе, чтобы они были в оптимальных положениях. На передней панели датчика движения Вы можете увидеть до четырех основных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в индивидуальном случае. К примеру, зачем детектор освещения будет включать свет днем или на целых 420 с (максимальная уставка), если можно выставить срабатывание только ночью, на 10 секунд при этом, если это будет человек, а не кошка или другой небольшой объект (пример для уличного применения). Более подробно о настройке датчика движения мы рассказали в отдельной статье.
Включите электроэнергию на щите и переходите к тестированию, возможно, придется поменять уставки либо местоположение изделия.

Вот и вся пошаговая инструкция по монтажу детектора! Надеемся, что теперь Вы знаете, как установить и подключить датчик движения для освещения своими руками! Чтобы Вы наглядно увидели всю сущность мероприятия, предоставляем данную видео инструкцию:

Монтаж потолочного детектора

Напоследок хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-первых, желательно размещать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать ложное срабатывание. Во-вторых, почаще протирайте пыль с линзы, т.к. любое загрязнение будет негативно отображаться на эффективности срабатывания системы. Ну и, в-третьих, если Вы решили подключить детектор на даче, размещайте его подальше от деревьев и кустов, которые также будут являться помехами!

Похожий материал:

Как сделать светодиодный прожектор своими руками
Как подключить выключатель света
Схема подключения прожектора к датчику движения

Датчиком движения называют чувствительный электрический прибор, используемый для отслеживания движения/нахождения объекта в зоне чувствительности. В быту, в охранных и следящих системах устройства используют для обеспечения безопасности, экономии электроэнергии (топлива) путем включения осветительных или отопительных приборов в момент нахождения людей в помещении, для других целей. Схема подключения датчика движения зависит от варианта использования, конфигурации помещения и типа устройства.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

Корпус для размещения электронной схемы.
Набор элементов или же готовая элементная схема советского периода блока управления.
Паяльник с припоем или что еще лучше паяльная станция.
Провода различного сечения, резисторы разного номинала.
Крепеж.
Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

VT1 – фототранзистор.
R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
C1 – конденсатор.
DA1 – операционный усилитель с обратной связью.
R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

Собирается источник питания, производится регулировка, контролируется выдающий ток.
На минус блока питания устанавливается резистор.
Далее, диод при помощи катода.
На анод выводится резистор подстройки.
Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
С базовой схемой соединяется резистор.

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Для чего используют датчики движения?

Казалось бы – уж на этот вопрос ответ очевиден, однако на деле всё не так просто. У всего есть нюансы. Так определяя движение, чего хочет добиться конечный пользователь? Быть может он хочет определить проникновение постороннего на свою территорию. Или же он просто хочет, чтобы во время его появления автоматически включался в гараже свет. Возможно, даже такой что пользователь хочет, чтобы камера автоматически сопровождала передвижения редких гостей помещения. Совершенно разные направления, и одновременно с этим все они используют датчики движения.

Все эти нюансы оснащаются дополнительным оборудованием. Так, например, для включения освещения датчик оснащается дополнительным фотореле, для регулировки освещения при входе в подконтрольную территорию и выходе из нее. Каждый детектор оснащен своими способами защиты от ложных срабатываний и диапазоном рабочих температур.

Главным плюсом работы автоматики от показаний датчика являются снижение расхода электроэнергии до 50-80% без каких-то ухищрений или сложностей для пользователя. Отсюда же вытекает удобство, что вам не нужно делать что-то самостоятельно, за вас всё сделает детектор. Включение света на подходе к дому, охрана территории пока вас дома нет. Автоматическое поддержание нужной освещенности в доме. Всё это обеспечивают датчики сразу после установки и настройки, не требуя от вас никаких дополнительных усилий.

Лучшие уличные датчики движения для выключения света

Экономить на электричестве помогают датчики движения для освещения, которые реагируют на появление человека и включают свет. Устанавливают сенсоры на улице, в жилых помещениях, коридорах общественных зданий. Настроить оборудование можно с учетом определенной освещенности: днем включение света не происходит, а с наступлением сумерек детектор начинает реагировать на движение

Наши эксперты изучили продукцию 7 торговых марок и предлагают обратить внимание на 3 датчика с хорошей чувствительностью

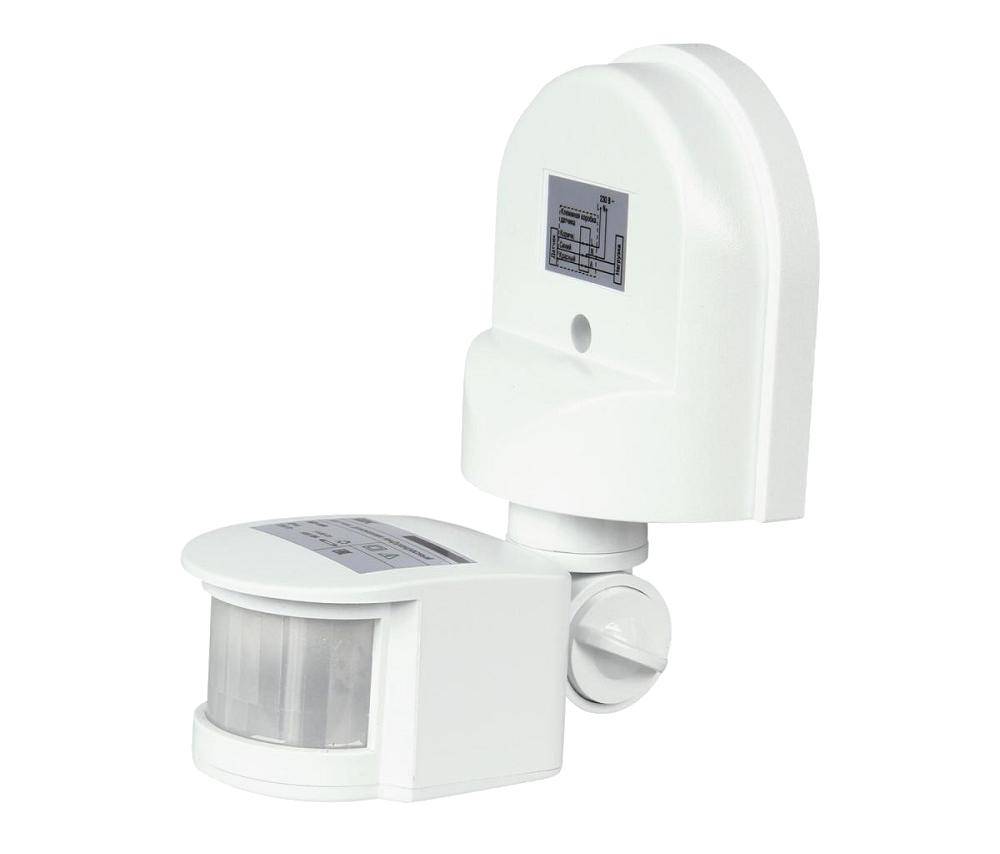

IEK Ldd10-008-1100-001

Предназначен для открытого монтажа, может использоваться на улице. Корпус изготовлен из поликарбоната, не поддерживающего горение. Электроника надежно защищена от пыли, высокой влажности – класс устройства IP44. Включение выполняется с помощью электромеханического реле. Расчетная нагрузка не должна превышать 1100 Вт.

Угол обзора по горизонтали – 180 градусов, радиус действия 12 метров. Рабочий цикл настраивается в широких пределах – от 10 секунд до 12 минут. Это позволяет использовать оборудование в городских квартирах, офисах, на улице. Рекомендуемый температурный диапазон – от -25 градусов. По отзывам пользователей, при правильной настройке точно срабатывает, независимо от степени освещенности.

Достоинства:

Низкая цена;
Стабильная работа;
Длительный срок службы;
Гарантия производителя 5 лет;
Простой монтаж.

Недостатки:

Ограниченный диапазон нагрузки.

Kanlux Aler JQ-30-B

Разработан для использования внутри и снаружи помещений. Отличается хорошим углом обзора по горизонтали – 150 градусов. Корпус изготовлен из огнестойкого пластика, имеет класс защиты от пыли, влаги IP44. Сенсор PIR реагирует на движения в радиусе до 12 метров. Время включения электричества настраивается, диапазон от 8 секунд до 7 минут.

Детектор можно настраивать с учетом степени освещенности охраняемой зоны. Максимальная нагрузка не должна превышать 1200 Вт. Монтаж выполняется на стену с помощью стандартных винтовых соединений. Хороший уровень противопожарной защиты позволяет крепить устройство к материалам, которые относятся к категории нормально воспламеняемых.

Достоинства:

Небольшие размеры;
Отсутствие ложного срабатывания;
Удобная настройка;
Прочный корпус.

Недостатки:

Небольшой угол обзора по вертикали.

Duwi 25830 8

Разработан для работы в паре с прожектором, мощностью до 1200 Вт. У сенсора расширен угол обзора до 180 градусов. Максимальная фронтальная дальность действия 6 метров. Сенсор размещен в корпусе из ударопрочного пластика, устойчивого к воспламенению. Класс защиты IP44 обеспечивает стабильную работу в условиях высокой влажности.

Открытый монтаж отличается простотой: устройство фиксируется к стене с помощью винтового соединения. Удобный кронштейн упрощает выбор положения для максимального охвата территории. Пользователь может настроить освещенность датчика в диапазоне от 3 до 2000 Люкс.

Достоинства:

Хорошая чувствительность;
Срок службы 5 лет;
Поставляется в сборе;
Переносит перепады температур.

Недостатки:

Инструкция только на китайском языке.

Принцип действия датчика движения

За исключением механических приспособлений, вроде натянутой проволоки или веревки (такие типы датчиков движения существовали до изобретения электричества), сенсоры представляют собой электронное устройство. Для того чтобы обнаружить перемещение объекта, необходимо работа по принципу радара. Собственно, радары и эхолокаторы — это разновидности вышеупомянутых датчиков, только покрупнее масштабом. Принцип работы бытового (гражданского) датчика движения также основан на пересечении любого вида излучения. По принципу работы с сигналом, сенсоры бывают трех видов:

Прерывающие (линейные): в основе излучатель линейного сигнала (как правило, лазерный луч), и приемник. Пока фотодатчик фиксирует излучение — прибор в состоянии покоя. При пересечении луча движущимся объектом — устройство подает сигнал.Преимущество такой технологии в простоте реализации. Недостаток — одиночный луч легко обойти. Кроме того, такой сенсор состоит из двух частей, что не всегда удобно.
Отражающие (объемные): в основе лежит принцип работы радара. Излучатель посылает рассеянный или концентрированный сигнал (по выбору заказчика). Если на его пути нет препятствия, датчик в состоянии покоя. Любой попавший в сектор действия предмет, отразит часть излучения.Отраженные волны улавливаются приемником, установленным в том же корпусе, и сенсор переводится в состояние тревоги. Преимущества: широкий сектор обзора, удобно монтировать (электроника в одном корпусе), возможность настройки. Недостаток: нужно отсекать ложные срабатывания, иначе прибор будет функционировать невпопад.
Пассивные: сами ничего не излучают. Как же работают такие датчики движения? Их чувствительные сенсоры улавливают волны, испускаемые другими предметами. Преимущество — простота и дешевизна, отсутствие ненужного волнового фона. Недостаток: улавливают только одушевленные предметы (люди, животные). Большинство сенсоров этого типа настроены на тепловой фон живых существ.

Какой прибор выбрать? Зависит от задач. Для защиты или фиксации появления объекта в коридоре или некоем портале (дверь, проем, окно), подойдет прерывающий комплект сенсоров. Если необходимо зафиксировать перемещение в замкнутом пространстве или на территории — лучше выбрать отражающий или объемный датчик.

Именно по этому принципу работают популярные датчики движения для включения (выключения) света. Только при попадании объекта в сектор действия, не срабатывает сигнал тревоги, а включается освещение.

Правда, есть несколько оговорок:

использование сенсора для освещения разумно только на территориях (в помещениях), где редко находятся люди;
при многократном подключении (отключении), люминесцентные и спиральные лампы быстро выходят из строя: лучше использовать LED или галогеновые светильники.

Проверка установки

Перед окончательной установкой нужно проверить исправность системы. На датчике располагаются несколько переключателей, отвечающих за настройку детектора:

LUX. Переключатель отвечает за пороговую освещенность. Если на улице достаточно света от солнца, то датчик реагировать на движение не будет.
TIME. Время, на которое будет включаться свет после срабатывания (от 2 секунд до 15 мин). Отсчет идет с момента, когда объект выходит из зоны действия.
SENS. Чувствительность зависит от яркости ИК света, на который должен срабатывать прибор.
