Кессон для скважины: виды и характеристики
При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.
Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).
Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.
Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.

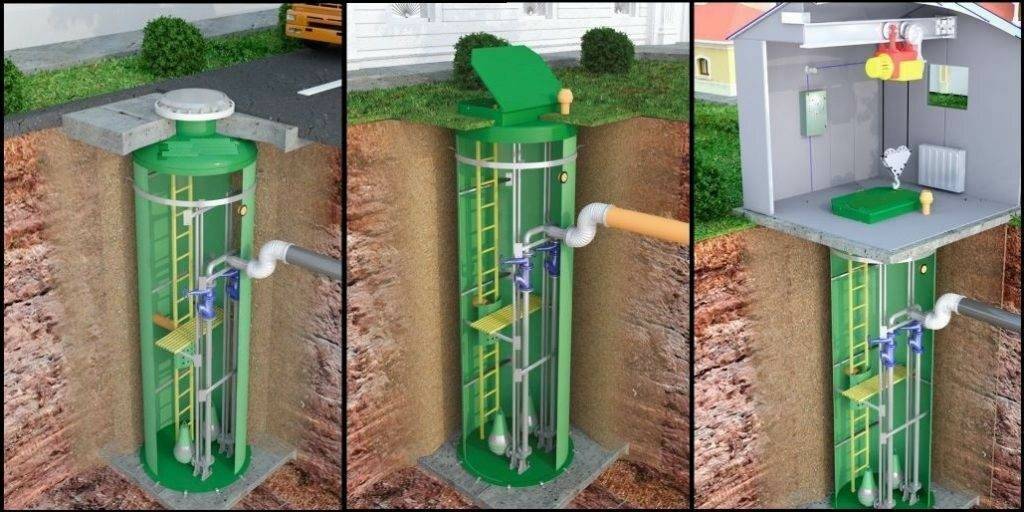

Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.
Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.
Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.
Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.

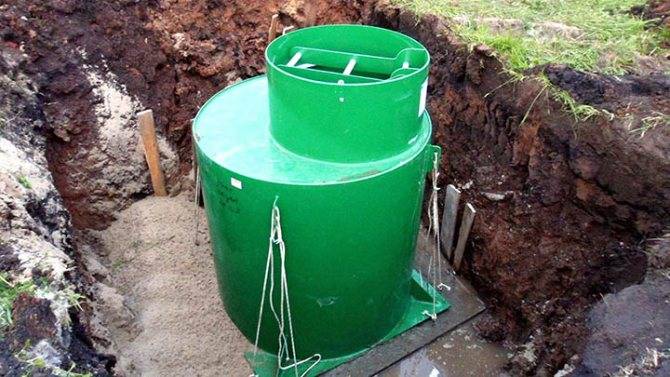

Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).
Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.
Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.
В каких случаях следует устанавливать адаптеры
Обустройство скважины с адаптером осуществляется в некоторых случаях:
- при небольшом бюджете;
- когда вблизи располагаются линии коммуникации;
- при необходимости срочной установки;
- когда скважина замораживается на некоторый период времени.
Адаптер имеет демократичную стоимость и позволяет дополнительно экономить на установке. Монтаж этого узла является довольно быстрым и простым процессом, поэтому работы могут быть завершены в течение нескольких часов.
Обустройство скважины с адаптером вы можете осуществить своими силами. Процесс поделен на несколько этапов. На первом следует установить основную, а на втором – ответную часть. Перед монтажом нужно проделать отверстие, куда конструкция сможет пройти без препятствия.
Конструктивные особенности устройства
Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.
Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли
Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.
Основными элементами адаптера выступают наружная и внутренняя части.
Внутренняя проточная часть
Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».
Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части
Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.
Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.
Наружная ответная часть
Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.
Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».
Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну
Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

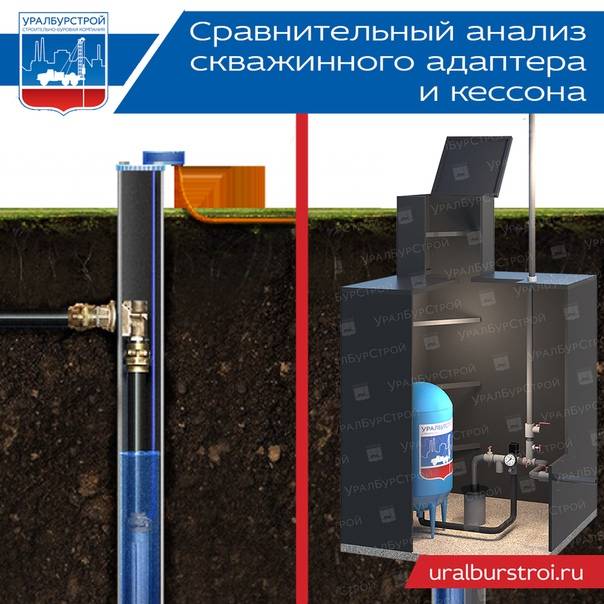

Сравнительный анализ кессона и скважинного адаптера
Использование кессона или адаптера при оборудовании скважины зависит от ряда факторов:
- Тип используемого насосного оборудования.
- Глубина залегания водоносного слоя – расстояние от поверхности земли до воды.
- Место расположения скважины.
- Постоянное или сезонное использование источника.
Оба варианта оборудования автономного водозабора имеет свои технические условия, преимущества и недостатки. Чтобы разобраться, что лучше использовать в каждом конкретном случае, следует провести сравнительный анализ этих двух приспособлений и понять, в чём разница между кессоном и скважинным адаптером.
Скважинный адаптер
Адаптер для скважины представляет собой небольшое устройство, играющее роль переходника между стволом скважины и водопроводом, ведущим в дом. Конструктивно, он состоит из двух труб, соединяемых между собой под углом в 90 градусов. При этом вертикальный конец надевается на верхнюю часть скважинной трубы, а горизонтальный отвод – выходит из ствола, соединяясь с внешним трубопроводом.
Устанавливается адаптер на глубине не менее 1,5 метров, что защищает его от замерзания в зимнее время. Затем всё пространство вокруг места врезки адаптера в ствол скважины засыпается и разравнивается.
Среди преимуществ адаптера можно отметить:
Небольшая стоимость самого устройства.Относительная простота установки, занимающая меньше времени и сил, чем устройство кессона.
К недостаткам скважины с адаптером относится:
- Возможность использования только с внешними насосами, расположенными выше самого адаптера в отапливаемом помещении.Техническое ограничение по глубине скважины до 50 метров. При большей глубине придётся оборудовать кессон и устанавливать погружной насос.
- Сложность ремонта и обслуживания. Для этого придётся откапывать место стыка устройства с каналом водозаборной скважины.Невозможность аварийного слива воды из водозаборной магистрали, ведущей в дом.
Кессон для скважин
Кессон представляет собой углублённую ниже уровня земли камеру, расположенную непосредственно над скважиной. Изготовить его можно из самых разных материалов – монолитного бетона, железобетонных колец, в виде деревянного сруба. В последнее время в продаже появилось большое количество пластиковых заводских кессонов, уже готовых к установке.
В отличие от адаптера, кессон имеет ряд дополнительных функций. В нём могут размещаться насосное оборудование, запорная арматура и системы аварийного сброса воды из магистрали. Также он защищает скважину от зимних морозов, препятствует заморозке водопровода и расположенного внутри него насосного оборудования.
В кессоне можно разместить систему разводки трубопроводов, для подачи воды в разные постройки – в дом, в баню, в гараж и т.д. Среди других преимуществ скважин, оборудованных кессоном, следует упомянуть:
Возможность применения как поверхностного, так и погружного насоса. Это обуславливает отсутствие технических ограничений по глубине подачи воды.
- В случае поломки насосного оборудования, его можно запросто демонтировать и заменить, либо отремонтировать непосредственно в кессоне.
- Скважину можно легко защитить от холода, утеплив стенки и крышку кессона.
Среди недостатков подобного варианта, самый главный – высокая стоимость и сложность строительно-монтажных работ. В отличие от установки адаптера для подключения внешнего трубопровода, обустройство кессона обойдётся десятки раз дороже.
Когда кессон для скважины лучше адаптера
Кессонная конструкция защиты скважины обеспечивает наилучшие условия безопасной работы системы автономного водоснабжения. Тип скважины, ее глубина, сложность технологического оборудования и режимы эксплуатации при оснащении оголовка значения не имеют. Кессон подходит любым скважинам, но лишь при условии его полноценного и правильного построения, грамотного монтажа.
Вывод водопровода из обсадного колодца в кессоне возможен по нескольким направлениям, например, к жилому коттеджу, к гаражу и к огороду. Для каждой водопроводной линии можно сделать самостоятельный слив.
Объем кессона достаточен, чтобы расположить в нем полную систему водоснабжения, включая мембранный бак, автоматику давления насоса и фильтры водоподготовки. При этом понадобится построение двухтрубной вытяжной вентиляции.
В условиях сезонного проживания в загородном доме сливать воду из размещенных в кессоне приборов незачем. При правильно выполненном заглублении и грамотном устройстве кессона оборудование в нем не зимой не промерзает, нужно слить только трубы, проведенные от водопотребителей к скважине.
Для загородных коттеджей постоянного проживания полное оснащение кессона приборами не нужно. Достаточно установить в нем лишь оголовок скважины и компрессионные фитинги, смонтировав остальное оборудование в техническом помещении внутри дома. Это упростит обслуживание приборов и тогда кессон чаще одно-двух раз за год открывать не потребуется.
Что касается участков с высокими грунтовыми водами, то технология закладки кессонов для них давно отработана – блокирование возможного «всплытия» креплением к плитной подложке из бетона, заливки снаружи днища с подготовленными грунтозацепами жидким бетоном, отсыпка по краям сухой пескоцементной смесью.
Отметим, что выпуск обсадной трубы внутрь кессона правильнее выполнять через эластичную муфту, обеспечивающую герметичность емкости бункера при пучении грунта и при выталкивании грунтовыми водами.
Достоинства и недостатки “адаптерной” технологии
Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:
- Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
- Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
- Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
- Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
- Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.
Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.
Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период
Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.
Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.
Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.
Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка
Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.
По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.
В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.
Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.
Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов
Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.
Кессон для скважин
Кессон представляет собой углублённую камеру нижу уровня земли, расположенную над скважиной. Изготовить его можно из монолитного бетона, железобетонных колец, в виде деревянного сруба.
В последнее время в продаже появилось большое количество пластиковых заводских кессонов, уже готовых к установке, что сильно облегчает за В отличие от адаптера, у кессона есть дополнительные функции. В нём можно разместить насосное оборудование, запорная фурнитура, комплект обвязочных материалов и системы аварийного сброса вод. Кессон препятствует заморозке водопровода в насосном оборудовании.
В кессоне можно сделать удобную систему разводки трубопроводов, для подачи воды в несколько помещений сразу – в дом, в баню, в гараж, мастерскую.
Преимущества скважин, оборудованных кессоном:
• При поломке насосного оборудования, его легко демонтировать из кессона, либо отремонтировать в кессоне прямо на месте. • С кессоном легко утеплить защитить скважину от холода, утеплив стенки и крышку емкости. • Возможность аварийного слива или слива на зимний период подключения объектов по отдельности.
Из недостатков при установке кессона, можно выделить высокую стоимость и сложность строительно-монтажных работ. В отличие от установки адаптера для подключения внешнего трубопровода, обустройство кессона обойдётся в несколько раз дороже.
Когда стоит установить кессон
При любых обстоятельствах всегда предпочтительнее устанавливать кессон. Единственный вариант, когда можно обойтись без него: у владельцев скважины маленький дом.
Если речь идет о наличии на приусадебном участке беседки, гаража, бани, летнего крана и прочих построек, придется устанавливать более дорогостоящее оборудование. Обусловлено это его многофункциональностью.
Если установлен кессон, в будущем можно будет оперативно заменить погружной насос. Адаптер тоже позволяет это сделать, но часто его поверхности прикипают, что усложняет процесс демонтажа. При установленном кессоне обслуживание, профилактические работы и ремонт проводят без труда.
Высокая стоимость кессона оправдана отменным качеством сборки, длительным эксплуатационным периодом, простотой установки и большим спектром применения.
Методика проведения работ
Перед началом установки следует собрать конструкцию насоса в помещении и перенести к скважине. Основную часть узла следует зафиксировать к шлангу насосного оборудования. Перед началом монтажа конструкция опускается на необходимую глубину. Соединительная труба после этого обрезается, затем можно вставить ее в адаптер.
Далее следует задействовать монтажную трубу, которая ввинчивается в отверстие. С помощью этого изделия вы сможете опустить ответную часть адаптера в обсадную колонну. Там части конструкции соединяются между собой. Как только монтаж скважинного адаптера будет завершен, труба вывинчивается и извлекается из системы.
Особенности скважинного адаптера
Это разъемное приспособление, позволяющее вывести водоподъемную трубу от погружного насоса насквозь через стенку обсадной колонны скважины. Благодаря адаптеру вывод водопровода выполняется ниже глубины, на которую промерзает грунт и при полной герметичности соединения.
Разъемных частей в конструкции скважинного адаптера две:
- наружная часть. Перед ее монтажом к обсадной трубе требуется подготовить отверстие. Данный конструктивный элемент адаптера встраивается в отверстие через резиновые уплотнители, для его фиксации снаружи обсадной трубы используется накидная гайка;
- внутренняя часть. Она крепится к оголовку трубы ПНД, подсоединенной к погружному насосу перед его вводом в обсад скважины. Внутренняя часть опускается вместе с присоединенными к ней трубами ПНД и насосом в обсад, подводится к наружной части (ответной) и соединяется с ней клиновым соединением «ласточкин хвост».
Для спуска в скважину к внутреннему элементу адаптера привинчивается специальная штанга, удерживающая насос и водоподъемную колонну труб в процессе их ввода в обсадную трубу. Накручивание штанги выполняется в несквозное отверстие с резьбой, имеющееся в верхней части съемного элемента скважинного адаптера.
Слив воды из водопроводной системы выполняется просто – к съемной части адаптера прикручивается штанга с боковыми ручками, приподнимается немного вверх и частично размыкает соединение с ответной частью, отчего вода из домового водопровода самотеком идет в скважину. Главное перед этим отключить насос и открыть водопроводные краны в доме для понижения давления в водопроводе.
Впрочем, имеется более простой способ слива воды – встраивание в водоподъемные трубы, идущие от насоса к адаптеру, специального сливного клапана. Он монтируется под внутренним адаптерным элементом при помощи латунного тройника или прижимной седелки. Главное правило монтажа – сливной клапан должен быть ниже глубины промерзания грунта.
Недостатками скважинных адаптеров являются:
- 30 мм выступ ответной части адаптера внутрь сечения обсадной трубы. Необходимо выбирать диаметр погружного насоса с учетом этого препятствия;
- только одна водопроводная труба на выходе из скважины. Т.е. напрямую вывести из оборудованной адаптером скважины два отдельных водопровода (к примеру, на полив и в дом) невозможно;
- адаптерная разъемная конструкция годится для установки исключительно на стальных обсадных трубах. На трубах нПВХ тоже ставят, но при условии небольшой глубины скважины на свой страх и риск. Стенка пластиковой трубы недостаточно устойчива к динамическим нагрузкам (ПНД трубы), воздействующим на нее через адаптер при работе насоса. Может ослабнуть герметичность соединения в конструкции адаптера, либо лопнуть труба в зоне его монтажа;
- сравнительно небольшой срок службы резиновых уплотнителей (прокладок, колец) – порядка 5 лет. Для стабильной герметичности разъемных соединений между частями скважинного адаптера требуется менять полный комплект уплотнителей раз в 4-5 лет.
Отметим, что для предотвращения потери герметичности у адаптерной конструкции под влиянием крутящего усилия от насоса, возникающего при каждом его запуске, понадобится специальный компенсатор стартового крутящего момента.
Кессон или адаптер?
Обустраивая скважину практически всем владельцам участков необходимо делать выбор между кессоном и адаптером, в результате чего, рождается очень много кривотолков и вопросов. Существующая в интернете информация является довольно противоречивой, потому что каждый из производителей и монтажников отстаивает именно свое оборудование.
Скважинный адаптер – это довольно юное изобретение, которое массово используется в нашей стране всего лишь пару лет. Вполне очевидно, что у кессона более примитивное устройство, применяемое на протяжении столетий и прошедшее настоящую проверку временем.
Бесспорным плюсом скважинного адаптера можно назвать простоту конструкции и монтажа при достаточно высоком качестве. Но простота в данном случае еще не обозначает надежность. Насколько все монтажные работы по установке такого адаптера являются простым, настолько сложным назвать можно обслуживание и ремонт. Ну а надеяться на то, что адаптер будет работать стабильно и долго не приходится, так как резиновые прокладки очень быстро выходят из строя, а для их замены необходимо рыть котлован.
Никто не ответит также на вопрос, насколько долго будет поддерживаться полноценная герметичность соединенных частей адаптера, во время появления коррозии. В подавляющем большинстве случаев ответ на данный вопрос получает потребитель в ходе эксплуатации, и не всегда данный ответ будет позитивным.
