Информация о производителе
Группа компаний под наименованием «WILO» считается лидером рынка насосного оборудования, используемого в быту и в различных отраслях промышленности. Это объединение начало свою работу еще в 1872 году, когда ее основатель Л. Аплэндер открыл лавочку скобяных изделий. Сегодня «WILO» – это ведущий производитель насосных агрегатов, пользующихся высоким спросом в различных областях. Благодаря применению высокоэффективных энергосберегающих технологий ей удается выпускать высококачественное оборудование, полностью соответствующее европейским стандартам.
Со временем компания открыла множество представительств, имеющих офисы по всему миру. Их общее количество достигает 60 единиц.
На отечественном рынке этот производитель представлен подразделением «ВИЛО РУС», основанным в 1997 году. Сейчас в его составе насчитывается около 30 филиалов, а в 2016 году был открыт сервисный центр, специализирующийся исключительно на обслуживании изделий WILO.
Как подобрать насос
Правильно подобрать модель насоса, подходящую для конкретной отопительной системы, поможет знание ее функционала, а также знакомство с характеристиками выбираемого агрегата
Перед походом в магазин, прежде всего, знакомятся с каталогом предлагаемых моделей, при изучении которого обращают внимание на следующие моменты:
- мощность представленного образца, определяющая эффективность циркуляции теплоносителя;
- напряжение питания, на которое рассчитан предлагаемый агрегат;
- уровень шумности работы механизма;
- габариты подбираемого и оцениваемого образца.

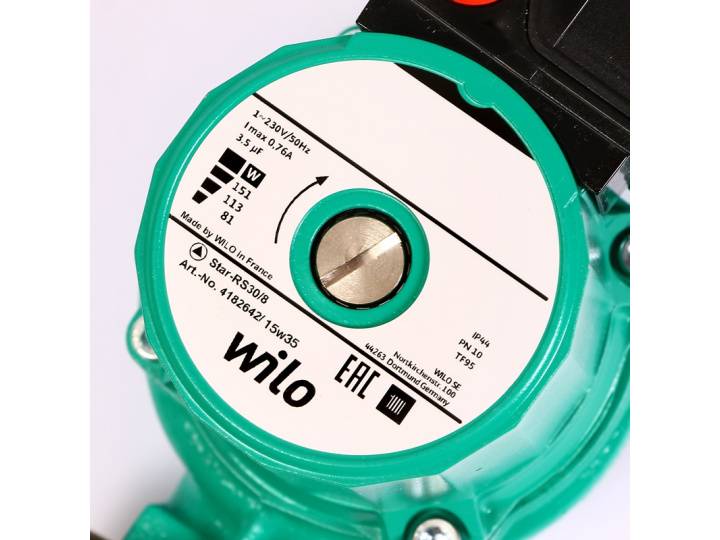

Также учитывается, что насосы от «Wilo» бывают односкоростными и многоскоростными. Модификация Star RS, например, имеет 3 переключаемые скорости. Первые функционируют в так называемом «тяжелом» режиме – у них отсутствует опция регулировки скорости. Во вторых образцах, благодаря возможности менять частоту вращения привода, удается управлять производительностью оборудования. Указанная опция позволяет экономить на потребляемой от сети электроэнергии и снизить износ рабочего механизма.

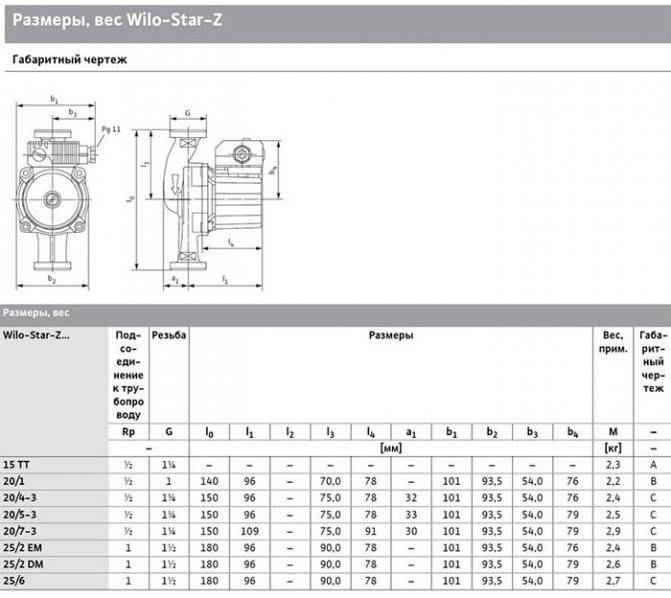

1 Конструктивные и технические особенности
Насосы Вило существенно увеличивают КПД отопительной системы и теплоотдачу теплоносителя. Их применение позволяет при сборке магистрали использовать трубы с меньшим сечением, что снизит расходы топлива, уменьшит выделение углекислого газа, позволит добиться экономии без потери качества функционирования. Это достигается за счет правильно продуманной и разработанной конструкции, рассчитанной на непрерывную работу.
Проверка водной рубашки ротора
В сутки насос Wilo потребляет не более 250 Вт, функционирование бесшумное, поскольку отсутствует вентилятор и подобные технические элементы, производящие шум. В продаже имеются две разновидности циркуляционного оборудования – с сухим и мокрым ротором. Последние используются при монтаже систем отопления, как правило, внутри небольших зданий. Различие также заключается в мощности и объеме перекачиваемой среды. Самая слабая модель способна сделать отопительную систему более эффективной на площади 200 кв.м.
Мощная рассчитана на обогрев зданий, площадь которых достигает 1000 кв.м. И тот, и другой агрегат обладает максимально упрощенной конструкцией и малогабаритными размерами. Технические характеристики, касающиеся высоты напора, позволяют подымать воду с 8 метров при расходе 5 м/ч.
Отличительными особенностями являются прочность и устойчивость к коррозии материала исполнения насоса Wilo. Например, корпус вылит из чугуна, вал расположенный внутри него, — нержавеющей стали. Его крепление возможно благодаря графитовым подшипникам. Скорость подачи воды оснащена трехступенчатой регулировкой.
1.1 Требования по эксплуатации и профилактика
Во избежание преждевременного ремонта насосов Wilo, производитель призывает придерживаться следующего:
- Не допускайте работу прибора на холостом ходу, когда в системе отсутствует вода. Сухой ход разрушает изоляцию, нарушает охлаждение электродвигателя и выводит из строя все оборудование.
- Рабочий режим устанавливается строго в соответствии с максимальными-минимальными возможностями конкретной модели.
- Когда насос находится во включенном состоянии, нельзя перекрывать поток теплоносителя.

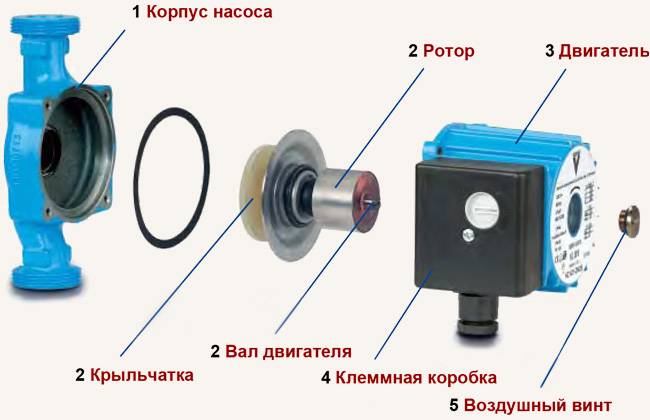

Разборка циркуляционного насоса
При соблюдении указанных правил, для насоса характерным будет поддержание стабильного напора, а звук, издаваемый во время функционирования, будет равномерным и тихим. Большинство насосов не нуждаются в ремонте на протяжении 5 лет с момента включения в работу. Он требуется лишь при полном износе основных узлов или форс-мажорных обстоятельствах, вызвавших сбой устройства.
Профилактика – еще один вид периодических мер, проведение которых страхует насос и его элементы от преждевременных поломок. При этом простое техническое обслуживание проводится собственноручно, без вмешательства специалиста. Для этого ежегодно следует не реже 3-4 раз осуществлять визуальный осмотр внешних и внутренних частей агрегата и чистить его при необходимости.
Практика показывает, чистка становится обязательной после 2-3 лет работы. Влияет на проведение очистительных процедур качество теплоносителя, общие условия, при которых функционирует отопительная система.
Для профилактики необходимо приготовить отвертку крестовую и плоскую, накидной ключ, чистящую щетку. Осмотр требует разборки, во время которой вы обнаружите основные узлы гидроконструкции: корпус, крыльчатку, вал двигателя, ротор, клеммную коробку, воздушный винт и сам двигатель
Обратите внимание на такие нюансы:
- работоспособность заземления;
- отсутствие в местах соединений протечек;
- значение давления в соответствии с технормами;
- отсутствие вибрации и посторонних звуков (стука, лязг);
- состояние корпуса. Он должен быть чистый и сухой;
- насос не должен сильно нагреваться;
- количество смазки на подшипниках, фланцах и движущих узлах должно быть достаточным;
Также убедитесь, что на кабелях клеммной коробки нет влаги, и они надежно зафиксированы, прокладки обеспечивают герметизацию, а места соединения с магистралью крепкие. Перед демонтажем устройства из системы сливается вода, перекрывается участок ее поступления, после чего снимается насос.
Правила установки и подключения циркуляционного насоса
6 болтов, соединяющие ракушку насосной части и корпус электродвигателя, выкручиваются накидным ключом. Когда ракушка будет снята, появится доступ к дренажным отверстиям. Крыльчатка остается на роторе двигателя. При помощи узкой отвертки плоского типа поддевается рубашка, служащая для отсека крыльчатки и двигателя. Проделанные действия выведут роторный вал и крыльчатку из стакана статора.
Как выбрать циркуляционный насос
Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.
Подбираем технические характеристики
Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:
Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).
Подбор модели
При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности
Она должна располагаться в средней трети кривой
Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже)
Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).
На что еще обратить внимание
В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды
То есть, температура теплоносителя
В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна
То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.
Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм
Но все равно, обращайте внимание на данный показатель
Но все равно, обращайте внимание на данный показатель. На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика
Оптимальный — чугунный, более дешевый — из специального термостойкого пластика
На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика
Тип и размер соединения
Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4
Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.
Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода
В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды
Если воды, нет, мотор перегревается и выходит из строя
В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.
Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.
Разнообразие видов, их особенности
Рассмотрим некоторые виды насосов для отопления и их характеристики:

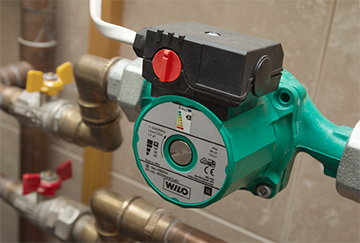

Циркуляционные насосы Wilo
Работают в отопительной системе замкнутого типа. Бывают:
- С мокрым ротором.
- И с сухим.
Различные мощности «мокрых» приборов позволяют отапливать помещения от 100 до 750 м2. Теплоноситель может быть нагрет до 120°, а может быть охлаждён до -10 – агрегат останется в работоспособном состоянии. Напор – от 2,2 до 12 м. Частота вращения 0,95 – 4,8 тыс. в мин.
Агрегаты имеют три скорости работы, которые можно переключать, смотря по нагрузке и температуре за окном. Весит оборудование от 2,2 кг. до 8 кг. Рабочие части двигателя помещаются в теплоносителе, вследствие чего он смазывается и работает бесшумно.
Для помещений превышающих 1000 м2, а также для котельных, обслуживающих несколько зданий, предусмотрено применение «сухих» моделей. Частота вращения таких приборов до 2,85 тыс. в мин. Работа сопровождается большим шумом, но мощность такого устройства выше предыдущего варианта.
Вило для скважин
Погружные скважинные приборы работают на глубине до 350 м., в песчаных и артезианских скважинах. Диаметры 74 мм или 98 мм.
Дренажные насосы
Особенность дренажников в том, что они могут перегонять большие объёмы жидкости, но при этом высота, или длина на которую эту жидкость прибор может доставить – ограничена (как правило, это около 10 метров).
Другой важной особенностью является система фильтров и надёжность лопастей, что позволяет насосу работать с загрязнённой водой (частицы от 2 до 15 мм)
Фекальные Wilo
Место работы – канализационные ямы, старые заилившиеся колодцы, шахты, септики и любые застоявшиеся воды. Чаще всего оснащены режущим устройством, которые измельчают вязкие и полутвёрдые элементы, содержащиеся в жидкости. Разные модели могут пропускать твёрдые частицы до нескольких сантиметров!
Канализационные установки
Могут автоматически отводить воду из душевых, стиральных и посудомоечных машинок, работать с дождевой водой. В стоках не должны присутствовать жиры, волокна, фекалии и твёрдые вкрапления. Оснащается обратным клапаном, во избежание обратного тока нечистот и угольным фильтром.
Насосы, повышающие давление
Используются в холодном водоснабжении для усиления напора.
Представляет собой центробежный автоматический агрегат «мокрого» типа.
Отличается тихой работой и малым весом. Включается и отключается насос при помощи датчика потока.
Боится мороза, длительных простоев и попадания воздуха внутрь конструкции.
Лучшие циркуляционные насосы для систем отопления
Grundfos UPS 25-40 180
Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.
Характеристики:
- производительность – 2900 л/ч;
- потребляемая мощность – 45 Вт;
Достоинства:
- высокая производительность;
- доступная цена;
- надёжность;
- хороший напор.
Недостатки:
- дороже аналогичных устройств отечественного производства;
- модель часто подделывается.
«Вихрь» ЦН-25-4
Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.
Характеристики:
- производительность – 50 л/мин.;
- потребляемая мощность – 72 Вт;
Достоинства:
- низкий уровень шума;
- простота монтажа и эксплуатации;
- длительный срок эксплуатации;
- доступная стоимость;
- экономичность;
- компактность.
Главный недостаток
несоответствие заявленных производителем характеристики фактическим.

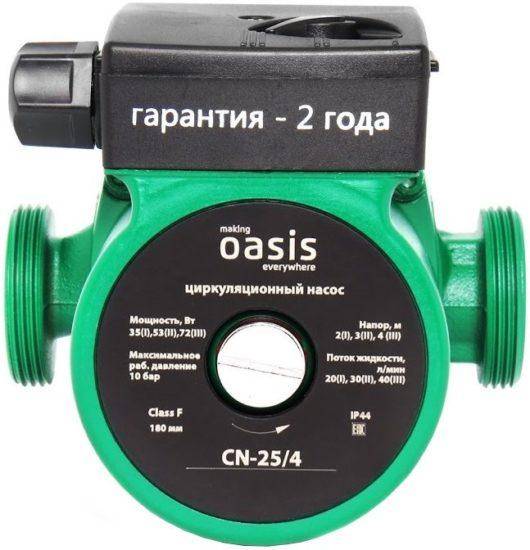

Oasis CN 25/4
Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».
Характеристики:
- производительность – 170 л/мин.;
- потребляемая мощность – 245 Вт;
Достоинства:
- экономичность;
- компактность;
- малый вес;
- длительный срок службы;
- простота монтажа и обслуживания.
Недостатки:
не выявлены.
Grundfos UPS 25-60 180
Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.
Характеристики:
- производительность – 4,35 м.куб./час.;
- потребляемая мощность – 60 Вт;
Достоинства:
- несколько скоростей работы ротора;
- компактность;
- надёжность;
- простота установки и эксплуатации.
Недостатки:
не выявлены.
Grundfos ALPHA2 25-60 180
Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.
Характеристики:
- производительность – 3 м.куб./час.;
- потребляемая мощность – 45 Вт;
Достоинства:
- низкий уровень шума при работе;
- простота монтажа и эксплуатации;
- надёжность;
- длительный срок службы.
Главный недостаток:
высокая стоимость.
Valtec VRS 25/4 130
Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.
Характеристики:
- производительность – 3000 л./час.;
- потребляемая мощность – 72 Вт;
Достоинства:
- надёжность конструкции;
- доступная стоимость;
- простота монтажа и эксплуатации.
Главный недостаток:
короткий штатный сетевой шнур.
JEMIX WRF-50/12
Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.
Характеристики:
- производительность – 9600 л./час.;
- потребляемая мощность – 550 Вт;
Достоинства:
- большой напор;
- надёжность;
- высокий КПД.
Недостатки:
- необходимость приварки к трубопроводу ответных фланцев;
- высокая стоимость.
WWQ CN 25/60-180
Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.
Характеристики:
- производительность – 58 л./мин.;
- потребляемая мощность – 90 Вт;
Достоинства:
- защита от перегрева;
- простота обслуживания и эксплуатации.
Главный недостаток:
короткий сетевой кабель.
«Мокрый»
Циркуляционные насосы для систем отопления (как выбрать данное оборудование, рассмотрим ниже) с «мокрым» ротором, наоборот, совместно с крыльчаткой погружаются в теплоноситель, который охлаждает электрический двигатель, играя при этом роль смазки. В связи с этим уровень шума, который создается двигателем, существенно ниже. Подобный вариант двигателя не требует особого технического обслуживания на протяжении долгого времени. Однако, по сравнению с предыдущим вариантом, его работа не настолько эффективна – КПД уменьшается до 50%. Тихо работающее оборудование «мокрого» типа традиционно используется в бытовых системах отопления для циркуляции теплоносителя.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Watch this video on YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Watch this video on YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Watch this video on YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.

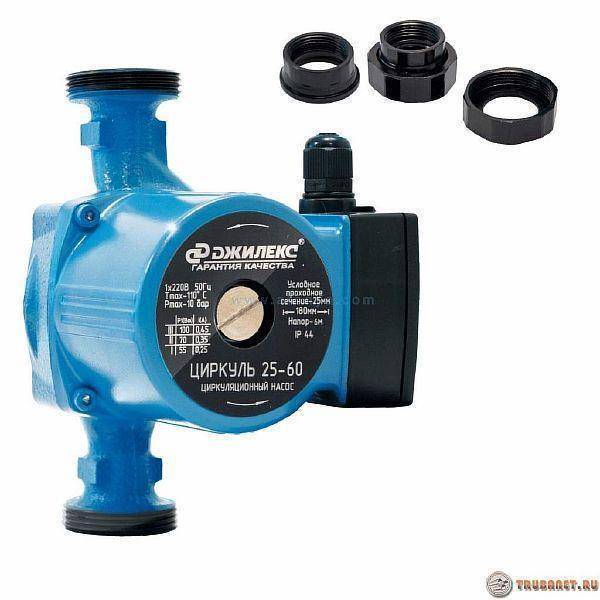

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
