Как строить стропильную систему четырехскатной крыши
Шаг 1: составляем план и разрабатываем проект
Перед тем, как строить четырехскатную крышу, необходимо четко прописать все необходимые процедуры. Даже наиболее примитивные четырехскатные конструкции потребуют наличия готового чертежа. Это объясняется возможностью исправления обнаруженных ошибок и недочетов по ходу возведения конструкции с двумя скатами, а вот вальмовая или шатровая крыша такой роскоши не дает (наблюдается несовпадение диагональных стропил по коньку, переделать которое невероятно сложно).
На помощь приходят специальные программы, позволяющие создавать объемные модели, как делать четырехскатные крыши
Другим вариантом является составление подробного чертежа, желательно, с привлечением профессионала: при этом важно учесть каждую мелочь. Современные тенденции предусматривают использования четырехскатной конструкции не только для крыши, и для отдельных ее элементов.
Шаг 2: заготовляем конструктивные элементы
После того, как чертеж крыши составлен и согласован, проводится заготовка составных частей стропильной системы, для сооружения четырехскатной крыши дома своими руками.
Речь идет о следующих конструктивных элементах:
- Мауэрлат. Так называют балку с квадратным или прямоугольным срезом, с помощью которой оформляется верх всех стен дома. Ее используют в качестве опоры под стропилины, через которые на мауэрлат будет передаваться нагрузка от всей кровельной конструкции. Это способствует равномерному распределению веса крыши на стены и фундамент. Оптимальнее всего изготовить мауэрлат из бруса 100х150 мм.
- Стропильные ноги. Они дают возможность организации необходимого уклона кровли. Для изготовления обычных стропил применяется доска 50х150 мм, для диагональных – 100х150 мм.
- Затяжки. За счет них стропильные ноги оберегаются от смещения в стороны. Для фиксации и соединения затяжек применяются нижние концы, для чего потребуются доски 50х150 мм.
- Конек. Соединяющий элемент для диагональных и стандартных стропилин. Изготавливается из бруса 150х100 мм.
- Лежень. На эту поперечную балку опираются стойки, поддерживающие коньковый прогон. Сооружается из бруса 100х100 мм или 100х150 мм.
- Откосы. Подпирают стропила, препятствуя их сдвиганию. Устанавливаются угловым способом по отношению к стойке. Для изготовления откосов пойдет тот же материал, что и для лежня.
- Стойка. Устанавливается вертикально, обеспечивая упор для конька. Изготовляется из того же материала, что и предыдущий элемент.
- Ветровая доска. Обеспечивает горизонтальное соединение всех нижних стропильных концов. С ее помощью оснащается внутренний кровельный периметр, с фиксацией на стропила. Линия ската таким образом становится более подчеркнутой. Изготовляется из доски 100х50 мм.
- Кобылка. Эту доску набивают по наружной стороне. В былые времена этой доске сообщали вид лошадиной морды.
- Шпренгель. Считается наиболее нестандартной и сложной частью четырехскатной крыши с фронтонами, с помощью которого вся конструкция становится более жесткой. Используется для связывания всех вертикальных и горизонтальных элементов. При монтаже шпренгеля наблюдается определенный угол. Для его изготовления потребуется брусок 100х100 мм.
- Нарожники. Данный элементов комплектуются только вальмовые крыши. Имеют вид усеченных стропил, где для упора используется диагональная стропильная нога. Изготовляется из доски 50х150 мм.
Также важно заготовить утеплитель, гидроизоляцию и доборные элементы.
Подготовка к строительству
Подготовительные мероприятия перед началом строительства крыши осуществляют в следующем порядке:
- расчёт параметров и создание чертежа;
- подготовка материалов и инструментов.
Расчёт параметров и создание чертежа
Все расчёты отталкиваются от нескольких факторов – это материал стен, форма их периметра, конструкция перекрытия, средняя снеговая и ветровая нагрузка согласно СНиП 2.01.07-85.

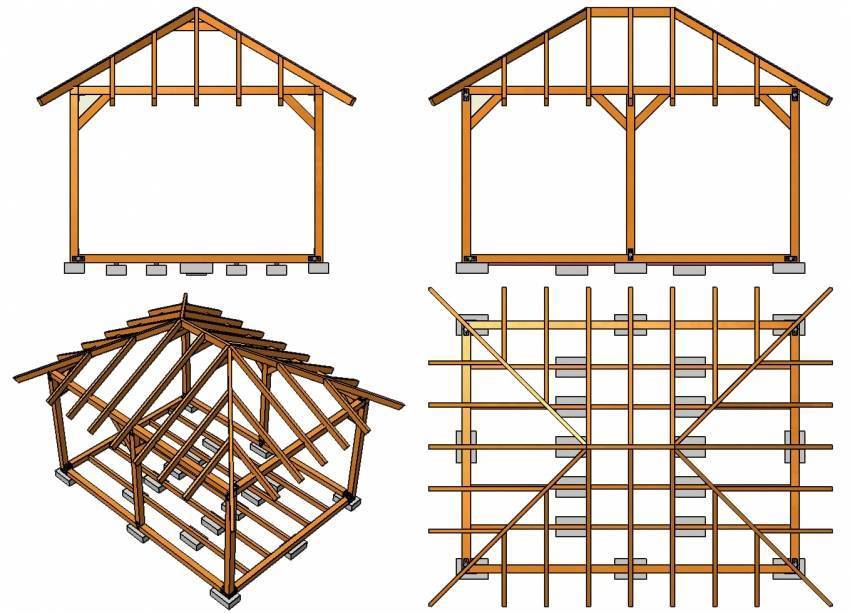

Чертёж каркаса вальмовой крыши:
Исходя из оптимального угла наклона скатов кровли (таблицы СНиП) принимают максимальную высоту конькового прогона (вальмовой или полувальмовой кровли) или точки схождения накосных стропил (шатровая крыша). Варианты формирования стропильной системы могут отличаться наличием или отсутствием различных усиливающих элементов.
при перекрытии дома ж/б плитами дополнительные опоры могут устанавливать в любом месте
Устройство стропильной системы шатровой крыши:
Сделать точный расчёт и выполнить качественный чертёж 4-скатной кровли может далеко не каждый самостоятельный застройщик. В этом случае лучшим вариантом будет обратиться к специалистам.
Материалы и крепёж
Особое внимание нужно уделять подбору пиломатериалов и выбору крепежа. По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:
По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:
| Наименование | Сечение |
| Балки мауэрлата | Брус 100х100 мм, 100 х 50 мм или 150 х 150 мм |
| Коньковый, центральный прогон и лежни | То же |
| Диагональные стропильные ноги | Сдвоенные доски 120 х 50 мм или брус 100 х 150 мм. Могут быть другие варианты |
| Рядовые стропила | Доска 120 х 50 мм или брус 50 х 50 мм |
| Стойки, подкосы | То же |
| Обрешётка | То же |
| Подшивка и доборка | Доска 120 х 20 мм или фанера, OSB, ДСП, ДВП |
Для сборки деревянного опорного каркаса 4-скатной крыши применяется стандартный набор крепежа. Это шпильки, гвозди, шурупы, саморезы, скобы, скрепки и анкерные болты. Для узлов соединений применяют перфорированные металлические элементы такие, как уголки, пластины различной формы. Примерный ассортимент крепёжной фурнитуры представлен на нижнем рисунке.
Металлический крепёж:
Инструменты
Для изготовления из заготовок готовых конструктивных элементов и их монтажа понадобится организовать небольшую крытую мастерскую на стройучастке. Для этого можно использовать приусадебную лёгкую постройку с подключением к электросети.
- дисковая пила, бензопила;
- дрель-шуруповёрт;
- ножовка;
- набор стамесок;
- молоток и киянка;
- лазерный уровень, рулетка;
- разметочный шнур, маркеры, карандаши;
- угольник;
- строительный нож.
Грамотные расчеты – залог правильной конструкции крыши
До начала работ по монтажу четырехскатной крыши дома своими руками нужно создать проект собственными силами или с привлечением специализированных организаций. Проект должен содержать чертежи конструкции стропильной системы, основные узлы соединения, устройство кровельного пирога и прочих элементов крыши. Для расчетов на прочность необходимо понимать, что на кровли постоянно воздействует большое количество нагрузок. К их числу относятся постоянные нагрузки (непосредственно вес кровли, стропил, утеплителя, гидроизоляции и т.п.), а также временные (ветровая, снеговая нагрузка соответствующего региона, летние осадки, вес обслуживающих кровлю людей). Вес составляющих кровли определяется с помощью умножения удельного веса каждого используемого материала на дома.
начинается с определения угла наклона кровли. Главным критерием при выборе угла являются климатические особенности региона нахождения дома. Среднее значение угла наклона – 5-60 градусов. В регионах, которым свойственно большое количество осадков в виде дождя или снега, рекомендуется проектировать четырехскатные крыши с углом, находящимся в верхней границе диапазона, например, 45-60 градусов.
Расчет угла наклона крыши.
Так, для средней части России снеговая нагрузка по СНиПу составляет 180 кг/кв.м. при уклоне до 60 градусов, при этом не учитывается угол, превышающий значение 60-70 градусов. Для дома, расположенного на территории, подвергающейся большим ветровым нагрузкам, напротив, следует выбрать кровлю с малыми значениями угла наклона. Так, если уклон меньше 30 градусов, ветер не учитывается, в остальных случаях его значение определяется как 35 кг/кв.м. Стоит отметить, что с увеличением угла наклона возрастает количество необходимых материалов, что, соответственно, приводит к увеличению стоимости , возводимой своими руками.

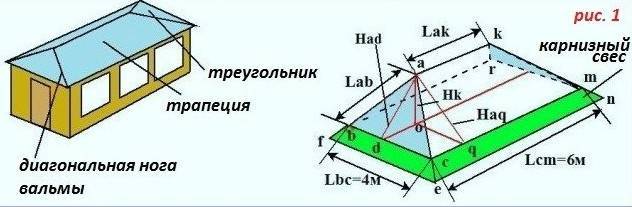

Схема расчета стропил для четрехскатной крыши.
Определив уклон скатов, необходимо рассчитать высоту кровельного конька в соответствии с тригонометрическим правилом для прямоугольного треугольника либо с помощью специальных таблиц относительных величин. Умножив половину пролета дома на табличный коэффициент, соответствующий нужному углу, можно получить необходимое значение высоты конька. Например, при угле наклона 30 градусов коэффициент 0,59, а при 25 градусах – 0,47. Так, для дома шириной 12 м высота конька составит 3,54 и 2,82 м соответственно.
Далее следует рассчитать сечение и длину стропил. Их сечение зависит от ожидаемых нагрузок и угла наклона кровли. Необходимо помнить, что запас прочности стропильных конструкций должен быть не менее 1,4. Основываясь на угле постройки, определяем высоту, ширину и длину крыши, а затем, исходя из геометрических расчетов, и остальных элементов стропильной конструкции. Площадь поверхности кровли определяется как сумма площадей всех скатов (треугольников или трапеций).
Варианты беседок с четырехскатной кровлей
Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.
Видео описание
Беседка-летняя кухня:
Беседка 3 на 4 из дерева
Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.
Деревянная беседка для дачиИсточник www.naves.md
Беседка-терраса с летней кухней
Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.
Беседка с летней кухнейИсточник pinterest.com
Беседка 3 на 3
Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.
Ажурная беседка для дачиИсточник lineyka.net
Беседка из камня и дерева
Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей
При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша
Беседка в ландшафтном дизайнеИсточник doma-mechty.com
Зимняя беседка
Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.
Зимняя беседка
Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.
Зимняя беседка для загородного участкаИсточник www.stroyportal.ru
Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.
Выбор материалов для возведения кровли
Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.
Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.
Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.
Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы. Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород
Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.
Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.
Видео:
Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.
Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.
Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.
Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.
Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.
Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.
Кроме того, опоры для коньковых прогонов также часто делают металлическими.
Технологии монтажа четырёхскатной крыши
Первым делом во время кровельных работ укладывают мауэрлаты. Для деревянных домов эта составная часть является последним сегментом сруба. Крепят её с помощью запилов. Если же стены выполнены из кирпича, то фундамент всей кровли укладывается и фиксируется раствором и металлическими шпильками.
При этом, для того, чтобы элементы фурнитуры совпали с отверстиями, доску сначала кладут на поверхность стены со шпильками, а затем ударяют по ней молотком. На дереве останутся отметины, на месте которых нужно будет просверлить отверстия. Схема четырехскатной крыши предполагает наличие мауэрлатов по всем несущим стенам.
Создание мауэрлатов для последующего монтажа четырехскатно крышиИсточник mojdominfo.ru
Перпендикулярно балкам перекрытий укладывается опорная доска. В качестве такого элемента часто используют двойную доску 50*200 с зазором посередине. Чтобы добиться нужного расстояния, между балками вкладываются бруски, а затем уже вкручиваются саморезы или забиваются гвозди. Её концы должны выходить за границы мауэрлатов примерно на 15 сантиметров.
Далее три доски, предварительно обрезанные по длине, устанавливают на центральную балку, используя при этом отвес. На верхние основания стоек фиксируется коньковая доска. Стропильная система четырёхскатной крыши может быть дополнена укосинами из бруса, поддерживающими стойки. Это нужно для повышения надежности и устойчивости конструкции.
Возведение стропильной системыИсточник orchardo.ru
Далее переходят к установке центральных стропил. Для этого доску прикладывают верхним концом к коньку, а снизу обрезают. Затем с помощью карандаша отмечаются места будущих запилов, а в мауэрлате делается паз на третью часть ширины стропильной доски, после чего стропилу крепят сначала к коньковому брусу, а затем вставляют в этот паз и фиксируют металлическими пластинами. Таким же способом устанавливаются промежуточные стропила с заранее выбранным шагом.
Следующий этап – монтаж угловых стропил. Начинается он с того, что вбивается два гвоздя в угол на стыке мауэрлатов и в угол конька, после чего между ними натягивается шнур. Вдоль этой линии и должна проходить угловая стропила. Устанавливается она также с помощью паза и накладок.
Монтаж угловых стропилИсточник postroika.biz
Чтобы укрепить кровлю, на нижнюю часть стропил фиксируются нарожники, которые представляют собой доски, стягивающие противоположные элементы каркаса. Далее вся крыша укрепляется затяжками и раскосами, а места, требующие повышенной прочности, укрепляются с помощью дополнительной фурнитуры. На этом заканчивается обустройство каркаса четырёхскатной кровли. После того, как все эти операции выполнены, обычно переходят к укладке кровельного пирога и финишного покрытия. Затем остаётся только наладить систему водоотведения, загерметизировать стыки и подшить свесы. На этом работы по строительству кровли с четырьмя скатами оканчиваются.
Строительство четырехскатной кровли окончено – пример безупречной работыИсточник ok-berta.ru
Видео описание
В видеоматериале архитектор представляет проект с вальмовой четырехскатной крышей на доме из газобетона и все этапы строительства кровли с разъяснениями и подробным описанием особенностей:
Заключение
Четырёхскатная крыша – это одна из самых надёжных конструкций, которая используется при строительстве как частных домов, так и государственных учреждений. Это оправдано повышенной прочностью и устойчивостью такой кровли. Расчёт системы, состоящей из четырёх скатов выполнить несложно, а также такая схема имеет несколько преимуществ перед крышами сложных конфигураций, таких как – экономия материала, простота монтажа, правильная система водоотведения.
Сборка и монтаж вальмовых стропильных ног
По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.
Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.
На следующем этапе делают шаблоны для нарожников:
- Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
- Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
- Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.
Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.
Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.
Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

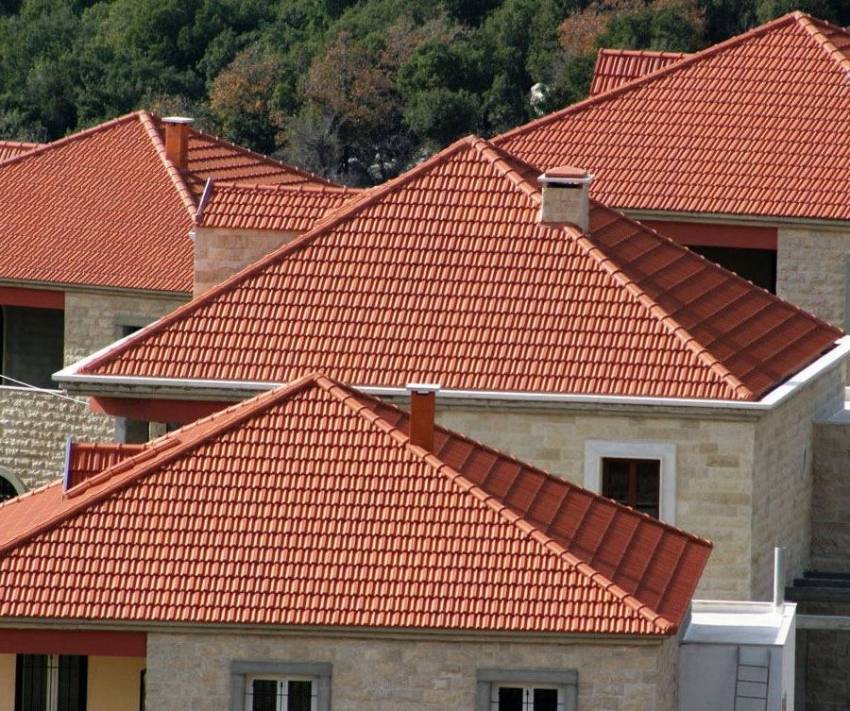

Виды четырехскатных крыш

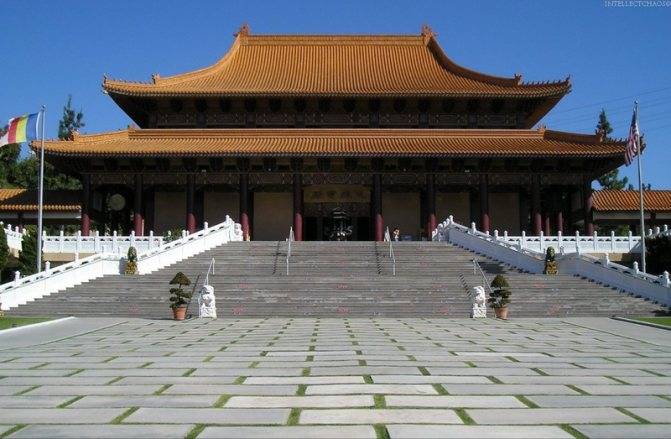

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?
Таблица. Виды четырехскатных крыш.
| Вид вальмовой крыши | Краткое описание |
| Классическая | Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории. |
| Шатровая | Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы. |
| Датская вальмовая крыша | Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат. |
| Полувальмовая | Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство. |
В датскую крышу можно встроить полноценные вертикальные окна
Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце
Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже
Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы
Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной
Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

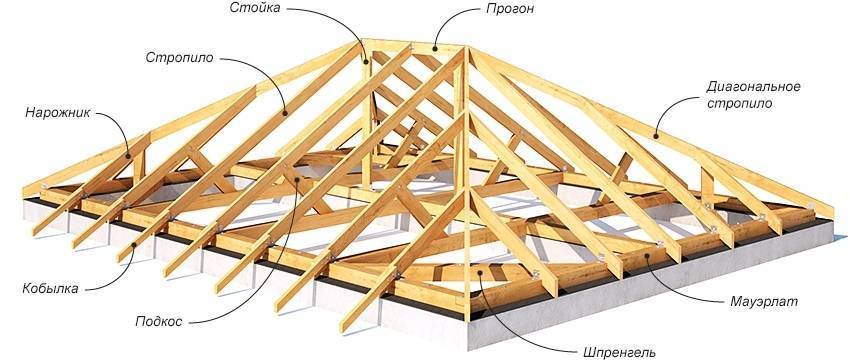

Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

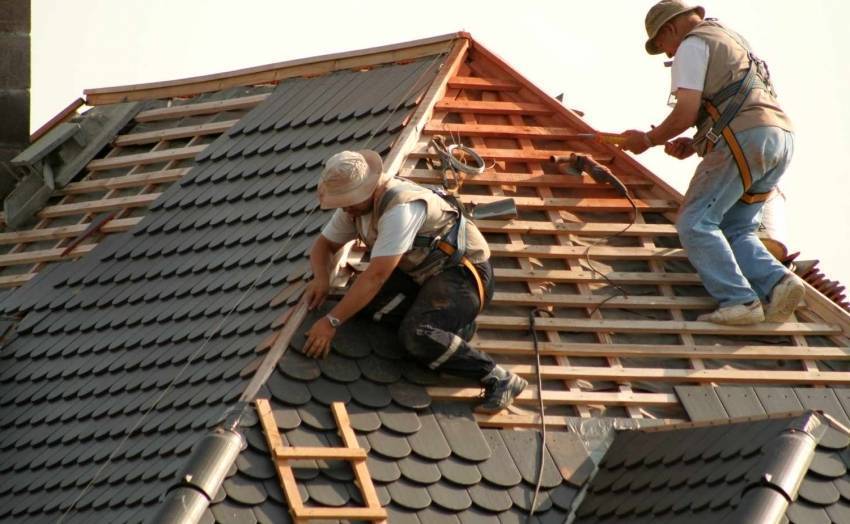

Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Чертеж стропильной системы конструкции
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.
Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
Пошаговая инструкция
Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.
- Мауэрлат.
- Лежни.
- Конёк и стойки.
- Стропила и нарожники.
- Обрешётка.
- Утепление.
- Кровельное покрытие.
- Свесы.
Мауэрлат
Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.
На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.
Лежни
Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.
Конёк и стойки
В случае железобетонного перекрытия стойки устанавливают прямо на него
Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.
Стропила и нарожники
В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.
Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

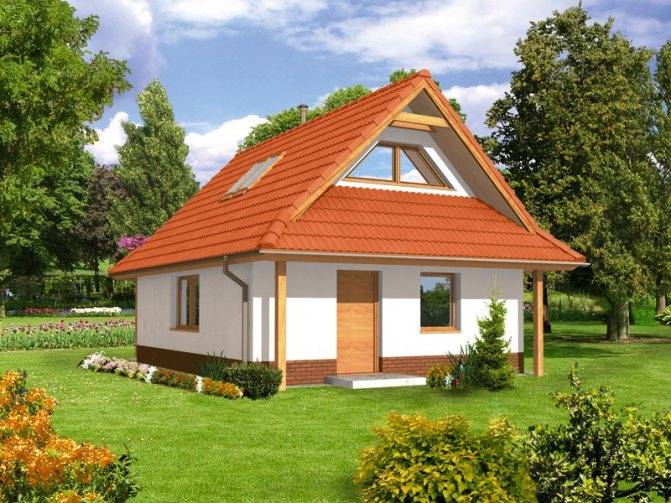

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.
Обрешётка
Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.
Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.
Монтаж гидроизоляции, контробрешётки и обрешётки:
Утепление
Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.
Кровельное покрытие
Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:
- Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
- Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
- Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
- Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
- Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.
Свесы
Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

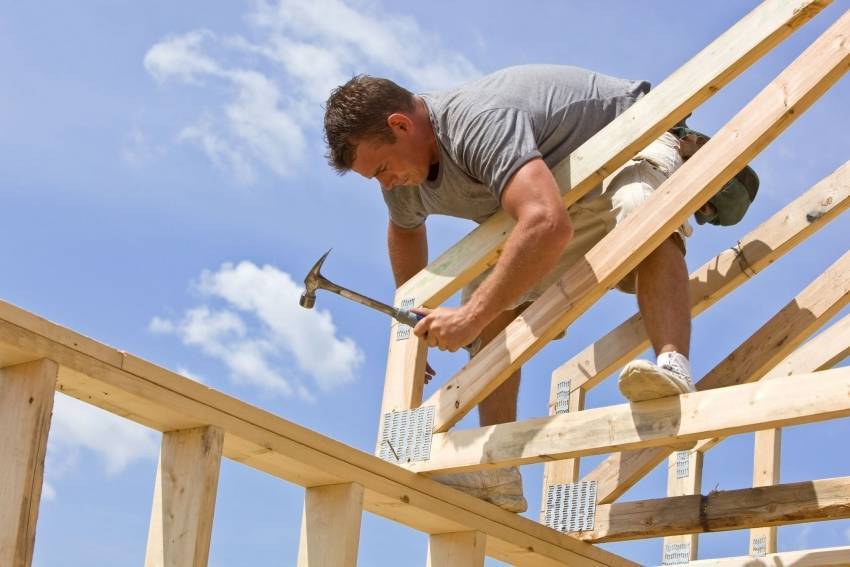

Как сделать крепление строил своими руками
Для дополнительного крепления накосных стропил применяется металлическая проволока, скрученная в несколько раз.
Коньки на ребрах монтируются в такой же поочередности, что и обычные элементы. После установки реберной части, имеющей закрытый торец, проводится укладка коньковых элементов замковым способом, с последующим механическим закреплением. Там, где пересекаются ребра с коньками вальмовой крыши, потребуется установка Y-образных коньковых комплектующих. Они могут быть заменены начальными и конечными элементами.
Для этого проводится их контурная обрезка после фиксации на ребре. Для закрепления участков стыковки применяется механический способ. Обязательно проводится грунтование и укладка минеральной посыпки, входящей в стандартный ремонтный комплект. Когда устанавливаются коньковые элементы на коньках или ребрах, оставляется вентиляционный зазор. Та же последовательность операций применяется в процессе сооружения четырехскатной крыши сложной формы.
