Монтажные провода
Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:
- РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
- ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
- ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.
Цветовая маркировка проводников
Раньше она не производилась. Цветовое обозначение облегчает монтаж и обеспечивает защиту от поражения электрическим током. Поэтому ГОСТ 50462-2009 устанавливает его обязательное наличие. В некоторых случаях цветовая маркировка сочетается с буквенным обозначением.
В кабелях каждая жила имеет свой цвет. Нейтраль всегда синяя (голубая), а провод заземления — желто-зеленый. Фаза может иметь разную расцветку, но предпочтительными являются черный, коричневый и серый.
По функциональному назначению в многожильных кабелях общепринятыми считаются расцветки в соответствии со следующей таблицей:
| Количество жил | Цвета изоляции | ||||
|---|---|---|---|---|---|
| Серый | синий | коричневый | черный | желто-зеленый | |
| 2 | х | х | |||
| 3 вар. 1 | х | х | х | ||
| 3 вар.2 | х | х | х | ||
| 4 вар. 1 | х | х | х | х | |
| 4 вар. 2 | х | х | х | х | |
| 5 | х | х | х | х | х |
Табл. 2
В сети положительного тока положительный полюс всегда обозначается коричневым или красным, а отрицательный — серым (черным) цветами. Средний и заземленные проводники — синие.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

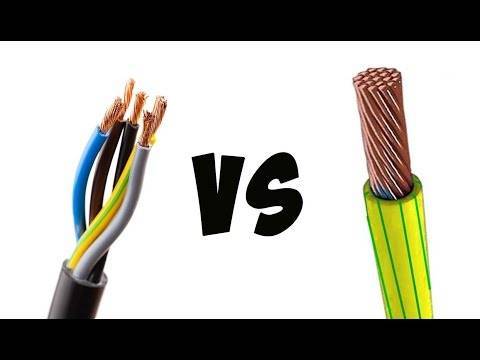

Разница между кабелем и проводом
Для понимания в чем заключается отличие любого кабеля от провода достаточно иметь начальные знания в области электротехники.
Изоляция
Первое отличие трактует ГОСТ 15845-80. Им четко определено, что провод не имеет отдельной изоляции каждой токонесущей жилы. Проводник или скрутка из нескольких проводников может заключаться в какую-либо изолирующую оболочку, а может совсем ее не иметь. Этот же ГОСТ определяет, что в кабеле каждая токонесущая жила имеет свою изоляцию.
Таким образом, одним из основных отличий между рассматриваемыми изделиями станет наличие изоляции на каждом проводнике тока и общей изолирующей оболочки. Если каждый проводник находится в отдельной изоляции, значит перед нами кабель. Если изоляции нет, или несколько неизолированных проводников заключены в изолирующую оболочку – провод.
Маркировка
Умея читать марки электротехнических изделий так же можно определить разницу между ними. Чем отличается кабель от провода в маркировке? Визуально – буквами и цифрами. Реально это выглядит так. На изоляции имеется надпись – АВВГнг 3*2,5. После ее расшифровки видим, что перед нами кабель. В своем составе имеет три алюминиевые жилы. Каждая сечением 2,5 мм², находится в поливинилхлоридной изоляции (ПВХ). Все токонесущие жилы заключены в общую оболочку, так же изготовленную из ПВХ. НГ означает, что он не поддерживает горения.
Разнообразное количество букв в маркировке характеризует изделие по многим его параметрам. Присутствие в марке буквы Б означает, что кабель бронированный, Ш означает защиту в виде шланга, Р – резиновую защиту, Э – наличие экрана. По наличию букв в маркировке легко узнать вид изделия, и определить возможность его применения в конкретном случае.
Электрические провода так же имеют свою маркировку. Она практически ничем не отличается от маркировки кабелей. Дело в том, что в электрике стандарты маркировки соответствуют ГОСТу и на все изделия идентичны. Если на изоляции изделия написано ПуГВ, это означает, что перед нами провод установочный, повышенной гибкости в изоляции из ПВХ. Более подробную информацию о маркировке проводов так же можно взять из электротехнических справочников или с сайтов интернета.
Условия применения
Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.
Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.
Срок службы
Как правило, кабели наиболее долговечны в использовании, чем провода. В первую очередь это обусловлено наличием у них минимум двойной изоляции. Кроме того, некоторые из них изготовляются в бронированной оболочке, что так же увеличивает срок службы. Принято считать, что средний срок эксплуатации данного изделия составляет 30 лет. Провод служит примерно в два раза меньше.
Напряжение
В различных источниках встречается дискутирование вопроса об отличии кабеля и провода по напряжению
Стоит ли принимать во внимание этот параметр? Ответ однозначный – да, стоит. Исходя из того, что у кабелей как минимум двойная изоляция токонесущих жил, становится понятным, что по ним можно пропускать большие токи и большое напряжение
Поэтому в технических характеристиках изделий указывается, на какое максимальное напряжение они рассчитаны. Если у кабелей они достигают сотен киловольт, то провода, как правило, ограничены по максимуму всего лишь одним киловольтом.
Разница между кабелем и проводом популярно рассматривается в этом видео:
В чем разница между кабелем и проводом?
Основное отличие кабеля от провода – это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.
Кабель
Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:
- силовые;
- монтажные;
- связи;
- управления;
- радиочастотные;
- оптические.
Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.
Обязательными элементами, входящими в состав кабеля являются:
- токопроводящая жила;
- ее изоляция;
- оболочка.
Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.
Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.
Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.
Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.
По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.
Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.
Провод
Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.
Провода представлены широкой линейкой классификации:
- по проводимости;
- сечению (диаметру);
- материалу;
- типу изоляции.
Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.
Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.
Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.
Шнур
Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.
Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

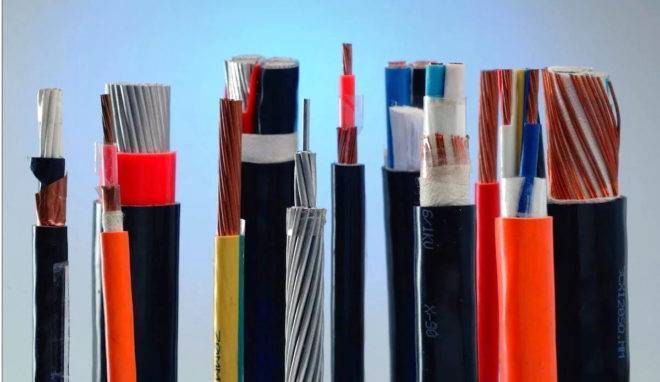

Разновидности кабелей
Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

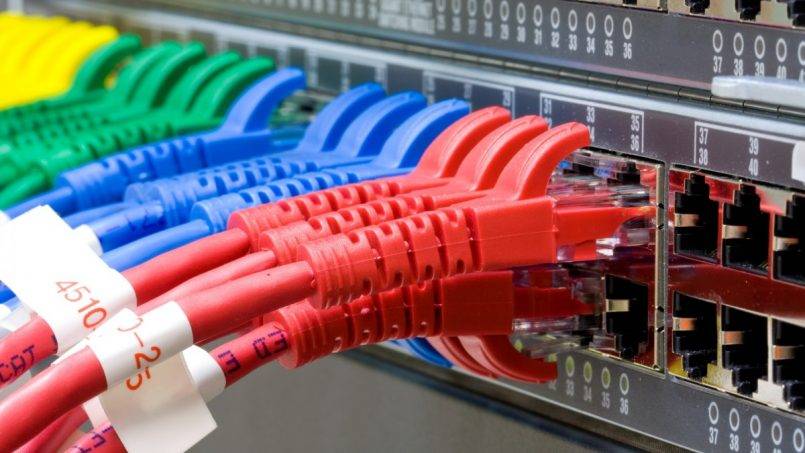

Для передачи информации
Для передачи информации используют такие кабели:
- RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
- Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

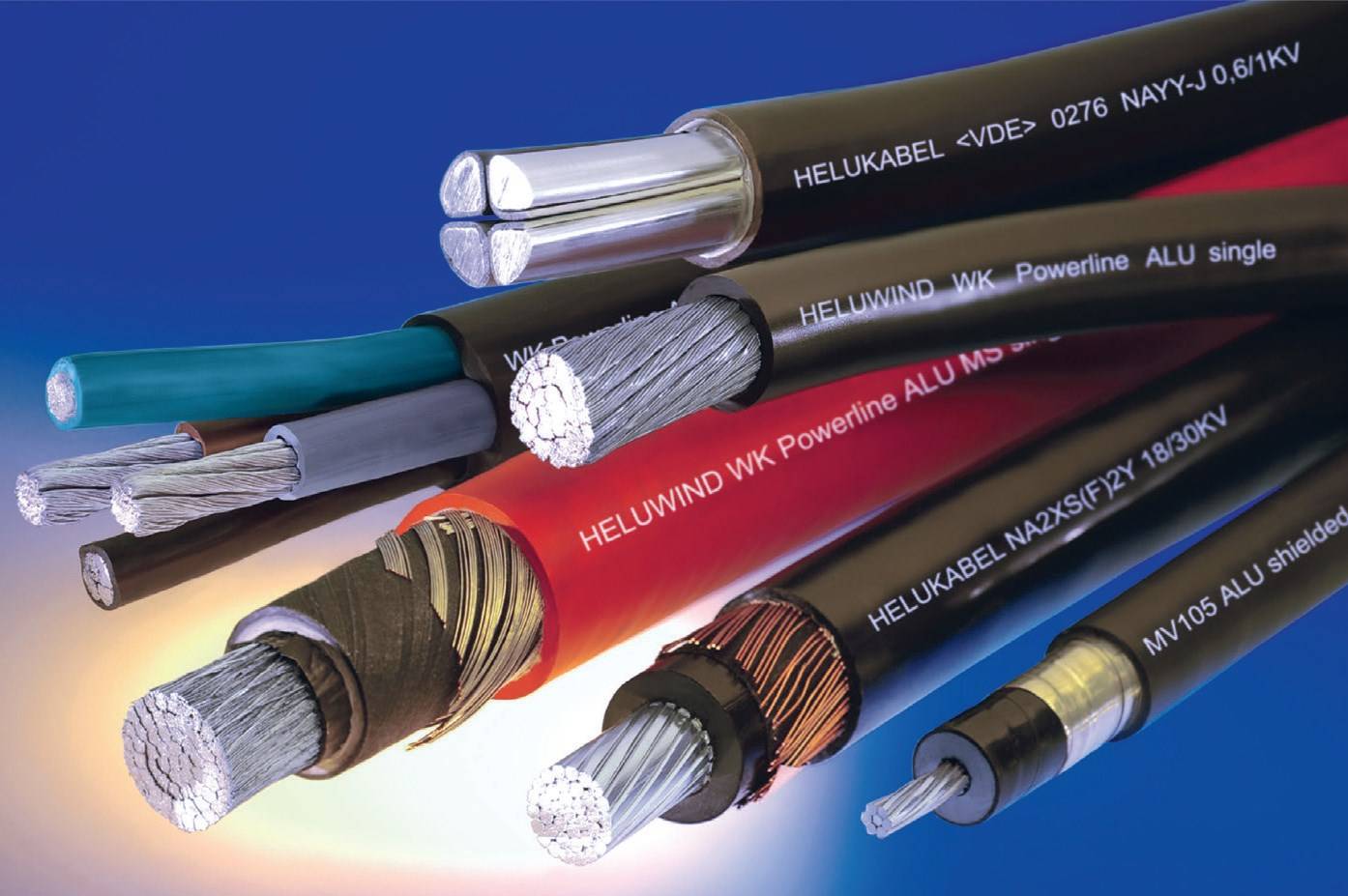

Силовые
С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:
- ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
- NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
- КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
- ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.
Специализированные
Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:
- ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
- ВПП — для подключения насосов, расположенных в скважинах.
- РКГМ — для разных нагревательных устройств и т.п.
Провод
Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.
Провода представлены широкой линейкой классификации:
- по проводимости;
- сечению (диаметру);
- материалу;
- типу изоляции.
Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.
Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.
Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.
Часто допускаемые ошибки при маркировке
Перечислим три основные ошибки:
- Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
- Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
- Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.
Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.
Просто ткнуть пальцем в понравившийся моток проводов и угадать с выбором не получится, так как для успешного монтажа электротехнического оборудования необходимо знать, как среди тысячи предлагаемых вариантов найти требуемое сечение, материал жилы или другие их характеристики.
Заучивать бесконечную таблицу маркировок кабелей из ГОСТа нет смысла, гораздо легче и продуктивнее разобраться в самых распространенных и часто используемых цветовых, буквенных и числовых обозначениях. Теперь о главном по порядку.
Краткое содержимое статьи:
В чем различия между кабелем и проводом
Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.
Провод – основа
По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.
Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.
Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.
Кабель – сборная конструкция
По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.
Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.
Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.
Шнур – гибкость
Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².
Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².
По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.
Как итог – основные различия
Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.
Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.
Какими бывают провода
По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.
Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:
- металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
- место применения данного изделия;
- материал изоляции и общих оболочек, дополнительной защиты;
- степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
- вид конструкции, количество жил;
- общую площадь сечения проволок, жилы;
- оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.
Эксплуатационные особенности
Гибкий соединительный провод наделен продолжительным эксплуатационным ресурсом, который составляет не менее 6 лет при подвижном использовании и 10 лет при стационарном применении.
Он способен превосходно выдерживать температурные колебания – максимально высокие в жару и низкие в холод: от — 40 до + 40 градусов. Предел нагрева токопроводящей жилы ПВС составляет +70°С. При условии одиночной прокладки не распространяет горение.
Кабель имеет напряжение:
- номинальное 380/660 В;
- испытательное 2000 В.
Производители дают гарантийные обязательства в течение 2 лет с момента ввода изделия в строй. Для розничной торговли гарантия исчисляется с момента продажи, а для потребления вне рынка – с периода ввода в эксплуатацию. ПВС отвечает стандартам ГОСТа 7399-97.
Виды силовых медных кабелей
Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.
ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.
Разновидности ВВГ:
- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).
NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.
КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.
ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
Изоляционный материал: описание
Своим названием провод в виниловой оболочке соединительный обязан материалу, который используется для изоляции токоведущих частей —поливинилхлоридной смоле. Она не горит на воздухе, морозоустойчива и неуязвима для воздействия кислот, щелочей, растворителей и минеральных масел.
Всевозможные химические элементы: тальк, карбонат кальция и каолин, пластификаторы и стабилизаторы входят в состав пластмассы и улучшают ее эксплуатационные характеристики.
Красители позволяют получать изоляцию разных цветов. ПВХ изоляция экологически безопасна и не наносит вред окружающей среде. Она является главным плюсом кабеля, так как изготовлена из материала, стойкого к возгоранию.
Сферы применения провода в виниловой изоляции
ПВС кабель нашел широкое применение в качестве проводника для подключения приборов с небольшой мощностью. Способность сгибаться без повреждений при малом радиусе делает его универсальным и незаменимым элементом для изготовления бытовой техники.
В обычной жизни он применим при подсоединении к сети электрических приборов различного назначения: кондиционеров, пылесосов, холодильников, стиральных машин. Также он подходит для проводки в жилых помещениях и для работы техники в области садоводства и огородничества, для специализированных средств малой механизации.
Промышленное производство задействует данный вид кабеля на некоторых этапах. Свойство выдерживать большое число перегибов и подвергаться деформации позволяет использовать его для изготовления разной длины удлинителей (переносок), а также при монтаже уличного освещения и световой рекламы.
