Теплоотдача чугунных и биметаллических радиаторов
Пытаясь понять, что лучше, чугунные батареи или биметаллические, с точки зрения теплоотдачи, сразу стоит отметить высокую инерционность изделий из чугуна. Чугун очень долго прогревается, поэтому выполненные из данного материала радиаторы прогревают помещение далеко не сразу. Другое дело, что на остывание разогретого до рабочей температуры устройства тоже требуется много времени – при аварийных отключениях отопления это обеспечит некоторую сохранность тепла.
При использовании чугунных батарей прогрев помещения осуществляется за счет конвекции и инфракрасного излучения – т.е. нагревается не только воздух, но и находящиеся в помещении объекты. Средняя теплоотдача одной секции чугунного радиатора варьируется в пределах от 100 до 160 Вт, но в отдельных моделях возможны существенные отклонения от приведенных значений.
Биметаллические радиаторы похвастать высокой инерционностью не могут. С одной стороны, это хорошо – на прогрев уходит минимум времени, поэтому при подаче теплоносителя в систему помещение нагревается за считанные минуты. С другой стороны, при прекращении подачи теплоносителя радиатор очень быстро остывает. Теплоотдача одной секции биметаллического радиатора варьируется в пределах от 150 до 180 Вт, то есть показатели схожи с чугуном, поэтому однозначно ответить, какие батареи лучше – чугунные или алюминиевые, не получится.
Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм
Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.
Royal Thermo PianoForte 500
Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.
- теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
- количество секций варьируется от 4 до 14;
- технология Power Shift, увеличивающая теплоотдачу;
- стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
- устойчив к самым агрессивным теплоносителям;
- возможен настенный и напольный монтаж;
- оригинальный дизайн;
- гарантия от производителя – 10 лет.
достаточно высокая стоимость.
В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.
Rifar Monolit 500
Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.
- монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
- теплообмен от 784 Вт до 2744 Вт;
- комплектация секций – от 4 до 14;
- высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
- присутствует нижнее подключение;
- гарантия от производителя – 25 лет.
- дороговато для отечественного продукта;
- нет нечетных секций – к примеру, 5 или 7.
Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.
Global Style Plus 500
Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.
- высокая прочность;
- максимальное рабочее давление 35 атмосфер;
- давление опрессовки – 5.25 МПа;
- теплоотдача в диапазоне от 740 Вт до 2590 Вт;
- комплектация – от 4 до 14 секций;
- значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
- гарантия от производителя – 10 лет.
немного падает теплоотдача при снижении температуры теплоносителя.
Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.
Sira RS Bimetal 500
Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.
- высокая прочность – рабочее давление до 40 Бар;
- теплообмен от 804 Вт до 2412 Вт;
- комплектация – от 4 до 12 секций;
- стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
- гарантия от производителя – 20 лет.
Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.
Fondital Alustal 500/100
Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.
- теплообмен от 191 Вт до 2674 Вт;
- комплектация от 1 до 14 секций;
- высокая прочность – рабочее давление до 40 Бар;
- не страшны самые агрессивные теплоносители (pH 7 – 10);
- гарантия от производителя – 20 лет.
В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.
Лучшие биметаллические радиаторы с нижним подключением
Этот способ подключения к системе отопления встречается довольно редко. В основном, он используется в частных домах, в которых радиаторы установлены друг за другом. В этом случае теплоноситель движется по цепочке, но не всегда распределяется равномерно. Из-за этого одни трубы могут быть теплее, другие – холоднее. Для этого здесь применяется циркуляционный насос, создающий внутри ток теплоносителя. Мы изучили доступные варианты и отобрали самые лучшие биметаллические радиаторы.
Rifar Monolit Ventil
Этот биметаллический радиатор был включен в рейтинг из-за оптимального соотношения цены и качества. Он очень «вынослив» в отношении теплоносителей, его секции выдерживает удары воды до 150 бар. Отзывы показывают, что утечки не обнаруживаются благодаря хорошо проработанным стыкам. Теплоотдача здесь почти безупречная, поэтому температура в квартире или доме поддерживается на хорошем уровне даже при длительном использовании. Но рассчитывать на то, что одна такая конструкция обогреет площадь более чем 30 кв. м., уже не приходится.
Радиатор Rifar Monolit Ventil имеет красивый белый цвет и качественное покрытие, которое выдерживает воздействие влаги и других негативных факторов. Выгодным этот вариант делает и то, что он подходит как для новых, так и для старых систем отопления. Для эффективного обогрева помещения ему достаточно 0.21 л на секцию, что указывает на высокий КПД.
Достоинства
- Заводская гарантия на 25 лет;
- Приятное оформление;
- Выдерживает температуру до 135 °C;
- Гладкая поверхность;
- Оптимальная высота в 57.7 см;
- Медленно остывает;
- Вес в 12 кг.
Недостатки
Нет возможности доукомплектовать секциями по своему усмотрению.
В комплекте поставки есть все необходимое для подключения радиатора – распределители потока, кран Маевского, заглушки и клапаны.
Royal Thermo PianoForte Tower x 18
Это еще одна конструкция, имеющая оригинальный дизайн за счет вертикального расположения секций. В стандартный набор их входит 18, что обеспечивает высокую теплоемкость и позволяет быстро повышать температуру воздуха даже в больших помещениях. Такие характеристики можно объяснить хорошей, согласно отзывам, мощностью биметаллического радиатора в 2142 Вт и малым объемом требуемого теплоносителя в 3.78 л воды на всю конструкцию. Он подключается в нижней части и элементы соединения с системой отопления со стороны практически незаметно.
Достоинства
- Выдерживает температуру до 110 °С;
- Стенки быстро прогреваются;
- Красивый дизайн;
- Простой способ подводки;
- Хорошо греет.
Недостатки
- Требует много места на стене из-за высоты в 1440 мм;
- Не низкая цена.
Radena VC 500
Прежде всего этот биметаллический радиатор отличается от других моделей в рейтинге своим внешним видом. У него довольно широкие секции, за счет чего удалось удешевить конструкцию и не потерять в на теплоотдаче. Он вешается на стену и, имея среднюю высоту в 55.2 см, легко вписывается в любое пространство, в том числе под окнами
Одна секция вмещает в себя 0.22 л воды, причем ее качество здесь не особо важно. За счет того, что ее в системе отопления меньше и она нагревается практически мгновенно, в помещении становится теплее значительно быстрее, чем при больших показателях. Достоинства
Достоинства
- Максимальная рабочая температура – 110 °C;
- Высокое качество деталей;
- Хорошая сборка;
- Качественная покраска поверхности;
- Низкая чувствительность к резкому изменению давления в системе.
Недостатки
Продается минимум по 3 секции.
Популярность каждого производителя
Рейтинг радиаторов для отопления в квартире, которые наиболее востребованы среди отечественных потребителей:
- итальянские бренды Сира и Глобал выпускают оборудование, которое соответствует системе центрального отопления;
- немецкий изготовитель Kermi делает мощное оборудование с отличным качеством;
- швейцарский производитель Zehnder обеспечивает свое оборудование антикоррозийными свойствами, благодаря чему стальная поверхность продолжает работу при любой кислотности;
- отечественный бренд Рифар изготавливает оборудование, подходящее под центральную систему отопления;
- китайская марка Смарт выпускает недорогую продукцию;
- немецкая компания Арбония производит качественную продукцию, которая обладает стильным дизайном и хорошей прочностью.
Популярные виды радиаторов
Громоздкие чугунные батареи потихоньку уходят в прошлое, сменяясь изящными радиаторами. Такие конструкции отлично отдают тепло и привлекательно выглядят
Стоимость изделий относительно высокая, но, принимая во внимание многолетнюю службу, в перспективе вложения окупается. Обновляя отопительную систему, потребитель узнает, какие радиаторы отопления лучше для частного дома
В магазинах представлены биметаллические и алюминиевые секции, и каждый тип имеет свои преимущества и недостатки.
Плюсы и минусы алюминиевых радиаторов отопления
Аккуратные и симпатичные батареи из алюминия включают в себя несколько секций, соединенных ниппелями и герметизированных специальными прокладками. Внутренняя сторона имеет ребристую поверхность, увеличивая площадь теплоотдачи до 0,5 м2. По методу изготовления они делятся на цельнолитые и выполненные экструзионным способом. Первые — дороже и долговечней, вторые — легкие и бюджетные.
Рассмотрим основные достоинства и недостатки таких радиаторов:
Недостатком подобных моделей считается плохая переносимость скачков давления и хрупкость при гидроударе. Рабочее давление алюминиевого радиатора 6-16 атмосфер, реже 20. Стоит ли говорить, что монтаж алюминиевых батарей в многоэтажной застройке не приветствуется, потому что контролировать централизованную подачу отопления сложно. В частном строительстве подобная проблема не возникает, ведь обособленная система отопления (СО) не подвергается неконтролируемым перепадам рабочего давления и гидроударам.
По теплоотдаче алюминиевое изделие оставляет далеко позади прочие виды отопительных конструкций. Одна секционная единица выделяет до 200 Вт тепловой энергии: часть передает конвекционное тепло, вторая же — инфракрасное излучение. Отмечается и минимальная тепловая инерция, которая крайне полезна в частном доме. Почти сразу после запуска системы, в комнате становится комфортней.
Самым распространенным теплоносителем считается простая вода. Продукт доступен, но наряду с этим, содержащиеся в воде соли и другие компоненты вступают в агрессивную реакцию с алюминиевой поверхностью
Из-за химической активности, крайне важно следить за состоянием рН. Показатель, превысивший отметку 8 единиц, губителен для радиатора — его «съест» коррозия
Также выделяется водород который может стать причиной пожара или взрыва батарей. Следует своевременно удалять воздух из секций. Максимальная температура теплоносителя не должна превышать 110 градусов, что тоже является минусом алюминиевых радиаторов.
Биметаллические радиаторы — соединение лучших качеств металлов
Для начала разберемся, чем отличаются радиаторы отопления биметаллические от алюминиевых? Главное отличие — устойчивость биметалла к перепадам давления. Это позволяет универсально использовать радиаторы и в многоквартирном доме, и в частном жилище. Биметаллические радиаторы надежны в условиях возникновения гидроударов. Это обеспечивается за счет внутреннего стального или медного сердечника, по которому происходит движение теплоносителя. Такое строение позволяет выдерживать рабочее давление в пределах 20-40 атмосфер. Вот перечень других преимуществ:
- Низкая требовательность к теплоносителю. Сталь и медь не столь восприимчивы к химическому составу, следовательно, процессы окисления и коррозии развиваются не так быстро, как в алюминиевой батарее.
- Высшая отметка температуры теплоносителя — 130 градусов.
- Долговечность — срок службы в среднем 1.5-2 раза выше, чем у алюминиевых.
У биметаллиxеских радиаторов все же присутствуют некоторые недостатки в сравнении с однокомпонентными металлическими изделиями. Показатели теплоотдачи ниже: в зависимости от изготовителя различие может достигать 5-кратное значение в пользу алюминия. Цена за одну секцию, выполненную из биметалла, выше, что также не считается достоинством.
Что следует учесть при выборе радиатора?
Для достижения должного теплового эффекта необходимо рассчитать полную мощность батареи. Биметаллическое оборудование – недешевое приобретение, поэтому следует позаботиться о его долговечности. Добросовестное исполнение радиатора гарантируют проверенные производители.
Оценка возможностей – тепловой расчет
Определившись с подходящими техническими характеристиками и габаритами биметаллических радиаторов, надо рассчитать нужное количество секций.
Базовая формула: N=Pобщ./Pпасп., где Pобщ. – требуемая мощность батареи для всего помещения, Pпасп. –тепловая мощность секции по сопроводительным документам
Показатель теплоотдачи секции берется из паспорта радиатора, а суммарную мощность необходимо вычислить.
Расчет по площади
Нормированная величина тепловой мощности на 1 кв.м жилого пространства для средней климатической полосы при условии стандартных потолков (250-270 см):
- наличие одного окна и стены с выходом на улицу – 100 Вт;
- в комнате окно, две смежные с улицей стены – 120 Вт;
- несколько окон и «внешних» стен – 130 Вт.
Пример. Мощность секции – 170 Вт, общая площадь обогреваемой комнаты – 15 кв.м. Дополнительные условия: окно – 1, внешняя стена – 1, высота потолка – 270 см.
N=(15*100)/170 = 8.82.
Округление выполняется в сторону увеличения. Значит, для отопления комнаты необходимо задействовать 9 секций по 170 Вт.
Расчет по объему
СНиП отдельно регламентирует количество тепловой мощности на 1 куб.м помещения в размере 41 Вт. Зная объем отапливаемой комнаты легко рассчитать теплоотдачу всей батареи.
Пример. Обогрев помещения с предыдущими параметрами. Для чистоты эксперимента мощность секции оставляем неизменной – 170 Вт.
N=(15*2.7*41)/170= 9,76.
Необходимо устанавливать радиатор на 10 секций. Второй расчет считается более точным
При вычислениях следует уделить внимание источникам тепловых потерь внутри помещения
Расчетное значение необходимо увеличить на 10%, если квартира размещена на первом/последнем этаже, помещение имеет большие окна или толщина стен не превышает 250 мм
Как избежать подделок: осмотр радиатора
Кроме анализа паспортных данных, нелишним будет провести визуальную оценку товара. Некоторые производители в погоне за клиентами склонны «приукрашивать» свои изделия, внося в документацию некорректные данные.

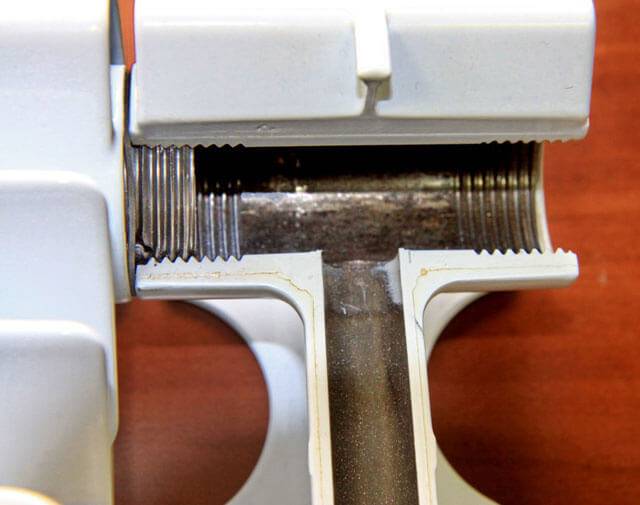

Прежде всего, обращают внимание на толщину сердечника и алюминиевой «рубашки», габаритные размеры, вес и качество комплектующих. Стальной сердечник
Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов
Стальной сердечник. Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов.
Стенки тонкого металла открывают доступ теплоносителя к алюминиевой «оболочке», которая в виду химической активности начинает быстро разрушаться
Результат некачественного стального сердечника – образование сквозных отверстий и создание аварийных ситуаций на теплосети.
Оребрение радиатора. Алюминиевые панели необходимо проверить на прочность – они не должны сгибаться от усилий пальцев одной руки. Минимальная толщина панелей – 1 мм.
Лучше выбирать модели с профилированными каналами между ребрами. Образованный конфузор повышает скорость воздухопотока, увеличивая интенсивность конвективного теплообмена.
Для снижения травмоопасности наружные кромки алюминиевых панелей закругляют. На поверхности не должно быть потеков, неровностей окраски и «просветов»
Габариты и вес. По индивидуальному заказу возможно изготовление радиаторов с шириной секции меньше 80 мм. Однако магазинные модели с несоответствующим параметром, скорее всего, подделка.
Некоторые производители для снижения себестоимости значительно урезают ширину внутренних ребер, «маскируя» их за фронтальными панелями стандартного размера. Эта мера ухудшает теплоотдачу биметаллического радиатора.
Комплектующие батареи. Проверить качество прокладок и ниппелей на месте практически невозможно. Следует полагаться на имя производителя и гарантийный срок. Благонадежные компании гарантируют до 15-20 лет беспроблемной работы.
Виды радиаторов: какие лучше и надежнее?
Биметаллические и полубиметаллические радиаторы абсолютно одинаковы по внешнему виду, но, несмотря на это, имеют определённые несоответствия между собой.
Чтобы в этом разобраться, требуется подробно разобрать каждый вид.
Биметаллические
В таких источниках обогрева помещения под корпусом помещён сердечник из стали с высоким показателем прочности. Внешний кожух оборудования и трубы, находящиеся в специальных формах, выполнены из алюминия.
Отличия таких радиаторов от алюминиевых и чугунных батарей следующие:
- Показатель теплоотдачи. По данному параметру биметалл опережает чугун, так как он обладает большей энергоэффективностью. У первого диапазон варьируется от 160 до 180 Вт, у второго от 110 до 160 Вт. Секция алюминиевого радиатора имеет производительность около 200 Вт.
- Стоимость. Самым дорогим является биметалл. Он дороже чугуна практически в два раза, а опережает по стоимости радиаторы из алюминия всего на треть.
- Реакция на качество теплоносителя. Алюминий очень чувствителен к любым примесям. Подключение таких батарей к центральной отопительной системе приводит к истончению их стенок, и, как следствие, к протечкам.
Благодаря стальному сердечнику биметаллические радиаторы отопления не подвергаются никаким химическим реакциям, но при сливе системы и попадании в них воздуха начинается образование коррозии. Самым устойчивым по этому показателю является чугун.

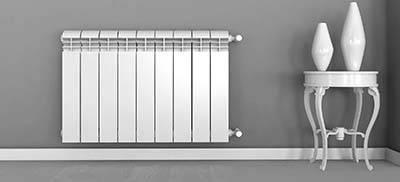

Фото 1. Биметаллический радиатор в интерьере квартиры, имеет высокие показатели теплоотдачи, не подвергается химическим реакциям.
- Срок эксплуатации. Самым недолговечным считается алюминий, служит всего 10 лет, биметалл ― 15, а чугун свыше 50 лет.
- Предельная температура воды. Величина такого параметра для биметаллических радиаторов составляет 130 °C, а для двух других видов батарей ― 110 °C.
- Реакция на воздействие высокого давления. Гидроудары являются слабой стороной чугуна. Он способен выдерживать всего 12 атмосфер, алюминий ― 16. В то время как биметалл, благодаря своему строению, переносит скачки давления до 50 атмосфер.
Полубиметаллические
По внутреннему строению отличие такого типа от полноценного биметалла в том, что у полубиметаллической конструкции вертикальные внутренние каналы выполнены из стали, а горизонтальные из алюминия.
Такие батареи не подходят для подключения к центральной отопительной системе.
Фото 2. Полубиметаллическая батарея со встроенным терморегулятором, которую нельзя подключать к центральной системе отопления.
Отличия от других типов приборов отопления следующие:
- стоимость меньше на 20%, чем у биметалла;
- показатель теплоотдачи у радиаторов немного ниже, чем у чугуна и выше двух других типов обогревателей;
- полубиметаллические батареи очень чувствительны к присутствию посторонних примесей и низкому качеству теплоносителя, этот показатель абсолютно уравнивает их с алюминиевыми радиаторами;
- срок эксплуатации таких источников отопления помещения составляет 7–10 лет.
Важно! Под воздействием гидроудара или высокой температуры у полубиметаллических конструкций может происходить смещение элементов из алюминия. Это неминуемо приводит к образованию протечек и аварийной ситуации
Как выбрать биметаллическую батарею отопления
Выбор отопительных приборов для водяного отопления обусловливается несколькими параметрами:
- типом системы (напорная или безнапорная);
- рабочим и испытательным давлениями;
- теплоносителем;
- мощностью отопительного котла;
- гигиеничностью конструкции теплообменника;
- расположением батареи в помещении;
- финансовыми возможностями, эстетическими предпочтениями покупателя.
Биметаллические радиаторы, как и стальные, пригодны для пропуска воды, продвигаемой по трубам насосом. В системах отопления с естественной циркуляцией теплоносителя работа стального сердечника непродолжительна. Безнапорный поток, открытый расширительный бак способствуют насыщению теплоносителя кислородом, вызывающим коррозию металла.
Справка. В одном литре теплоносителя, побуждаемого к циркуляции насосом, содержится 0,2—0,4 г кислорода (в 10—20 раз больше расчётного значения). Поэтому при возможности стоит предпочесть современные радиаторы с внутренним антикоррозионным слоем.
В Европе опрессовочное давление превышает рабочее на 30%. В России систему испытывают в более жёстком режиме, с превышением рабочих параметров на 60%. Такое несоответствие способно пагубно сказаться на импортных сталеалюминиевых радиаторах, если они не адаптированы к российским нормативным условиям.
Допустим ли контакт стального сердечника с водой централизованной отопительной сети, или с водой, обогащённой антифризными добавками, изготовитель сообщает в техпаспорте, рекомендациях применения. Указывается и допустимый диапазон значений показателя кислотности (например, 7—9,5).
Мощность системы с выбранными теплообменниками должна соответствовать мощности отопительного котла. В предварительных расчётах удельную объёмную ёмкость системы отопления принимают 15 л / 1 кВт.
Объём системы складывается из емкостей:
- водогрейного котла;
- расширительного бака;
- трубопроводов (подающих, отводящих);
- отопительных приборов.
Ёмкость теплопроводов вычисляется произведением его протяжённости на площадь сечения трубы. Объём теплообменника прописывается в техпаспорте. Делением суммарного объёма (л) на 15 (л / кВт) получают приближённую расчётную мощность тепловыделения водонагревателя. (Например, для 600 л — 40 кВт).
Габариты биметаллического радиатора зависят от размера ниши, отведённой для его установки. Зазор между низом батареи и полом допустим не менее 6 см, до стены нельзя оставить менее 3 см.
Расположение отопительного прибора под окном создаёт тепловую завесу на пути наружного воздуха, препятствует появлению конденсата на стёклах, наледи. В этом месте радиатор эффективен, если его длина составляет 0,5—0,75 ширины оконного проема. До подоконника оставляют не менее 10 см.
Лаконичный дизайн — отличительная черта отопительных элементов из алюминия. Зарубежные производители предоставляют возможность предпочтения цвета покрытия. Помимо белоснежных приборов спросом пользуются кремовые, серые и чёрные модели.
Расчёт количества секций
Цель обогрева здания — возмещать потери тепла и поддерживать температуру воздуха в помещении на заданном уровне.
Обладатели частного жилья расчёт числа секций доверяют специалисту. Существует и упрощённая формула. Как правило, теплопотери хорошо утеплённого дома не превышают 75 Вт / (м2 ? °C).
Умножив эту цифру на площадь помещения и разделив на теплоотдачу секции батареи, получают ориентировочное число секций. Например:
- площадь комнаты в доме с автономным отоплением 20 м2;
- теплоотдача секции выбранной модели 120 Вт;
- приблизительное число секций — 20 × 75 / 120 = 13.
Многоквартирный дом, как правило, теряет не более 100 Вт / (м2 ? °C). Тогда, для 20-метровой комнаты потребуется 20 × 100 / 120 = 17 секций той же модели.
Толщина одной секции — от 8 до 10 см, ёмкость — 0,2—0,3 л, теплоотдача — 130—200 Вт, вес — 1,2—2 кг (чугунная секция весит около 8 кг). Максимальное число секций варьируется в зависимости от модели: от 6 до 20.
Стандартная высота
Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.
Чугунные
Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:
- «Гармошка» называется МС-140, МС-110, МС-90 и МС-85. В этих модификациях отличается глубина: 140, 110, 90 и 85 мм соответственно. Разная получается и ширина. Причем она у разных производителей одной и той же модели отличается. Так МС-140 Минского завода имеет ширину 108 мм, а Брянского и Новосибирского — 93 мм.
- Чугунные радиаторы в стиле ретро с межосевым расстоянием 500 мм внешний вид и габариты иметь будут абсолютно разные. Скажем, модель Modern 500. Секции с ножками размеры 645*100*45 мм, без ножек 572*100*45 мм, тепловая мощность 93 Вт. А другая DERBY M 500 имеет габариты 660*174*63 мм и теплоотдачу 118 Вт (где габариты обозначаются так высота*глубина*ширина).
- Чугунные батареи нового образца тоже имеют приличный разброс параметров. Турецкие Demrad Ridem 3/500 — 572*98,2*60 мм, Demrad Ridem 4/500 — 572*134*60 мм. Чешские Viadrus Style имеют следующие габариты высота 580 мм, ширина — 60 мм, глубина не указывается из-за нелинейной ее формы (вверху уже, внизу шире).
Такие размеры сегодня могут иметь чугунные батареи
Алюминиевые
Размеры алюминиевых радиаторов более стандартизованы. Тут даже можно говорить о средних величинах. При межосевом расстоянии 500 мм средняя высота секции — 570-585 мм. Практически стандартная ширина — 80 мм. По глубине есть варианты. Есть практически плоские: радиаторы российского производства «Термал» имеют глубину всего 52 мм. Это самые плоские алюминиевые батареи. У всех других она 80-100 мм.
Биметаллические
Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.
Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм
Стальные
Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского : модель РСВ-1.
Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского ]КЗТО, есть у европейцев. В этой категории больше оперируют общей высотой — монтажной, так как многие предпочитают нижнее подключение.
Рейтинг популярных производителей
В обзор включены высококачественные зарубежные отопительные системы и отечественные изделия, приспособленные к переменчивым условиям теплосетей.
На практике хорошо себя зарекомендовали товары компаний:
- Global Style (Италия);
- Sira (Италия);
- Rifar (Россия);
- Tenrad (Германия).
Место #1 – Global
Это общепризнанный лидер в сфере производства отопительных радиаторов.
Компания выпускает три серии биметаллических батарей:
- Style – базовые характеристики;
- Style Extra – компактные габариты;
- Style Plus – максимальная теплоотдача.
Секции соединены паронитовыми прокладками, обеспечивающими герметичность стыков. Эффективная тепловая передача между металлами достигнута за счет литья алюминиевой «рубашки» под давлением.
Дополнительные характеристики: давление – до 35 атм, диаметр подключения – ¾ или ½ дюйма, температура теплоносителя – до 110°С, внешняя оболочка – двойная окраска
Место #2 – Sira
Итальянский производитель позиционирует свой товар как изделия премиум класса. Приборы завоевали популярность потребителей благодаря прочности и привлекательному дизайну. Производитель предоставляет гарантию 20 лет на серию полноценных биметаллических радиаторов Sira Ali Metal.
Характеристики изделий Ali Metal: межосевое расстояние – 350/500 мм, теплоотдача моделей – 187/141 Вт (соответственно межосевой дистанции), давление в теплосети – 35 атмосфер
Место #3 – Rifar
Отечественный производитель разработал широкую линейку биметаллических радиаторов:
- Base – модели с межосевым расстоянием 200/350/500 мм, гарантия от Rifar – 10 лет;
- Forza – усиленное внешнее покрытие, стойкое к царапинам и механическим повреждениям;
- Alp – небольшая глубина (75 мм);
- Monolit – цельный радиатор.
Батареи серии Monolit отличаются наивысшим показателем работоспособности при высоком давлении теплоносителя.
Технические данные: рабочее давление – 10 МПа, разрушающее давление – 25 МПа, максимальная температура – 135°С, гарантийный период – 25 лет

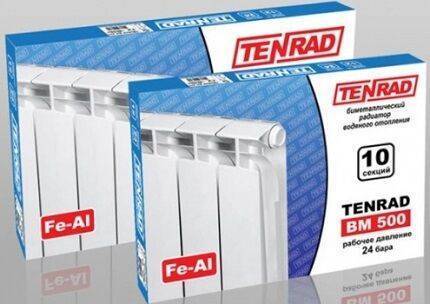

Место #4 – Tenrad
Биметалл немецкого качества подходит для централизованных и независимых отопительных сетей. Допустимо применение в гравитационных, элеваторных и насосных системах с одно- и двухтрубной разводкой.
Отличительные особенности:
- толщина вертикальных трубок – 1,8 мм, стен коллектора – 3,6 мм;
- трехрядное оребрение;
- боковые панели расположены под уклоном, что создает эффект диффузора для конвективного потока.
Двухслойное эмалевое покрытие из качественных ЛКМ – при нагреве прибор не выделяет вредных паров.
Продукция Tenrad рассчитана на эксплуатацию в системе с давлением теплоносителя до 35 атмосфер. Биметаллические радиаторы сертифицированы и соответствуют европейскому нормативу EN442
С правилами расчета мощности и числа радиаторов для устройства отопления ознакомит следующая статья, прочитать которую стоит перед приобретением приборов.
Выводы из сравнительных характеристик
При покупке радиаторов нужно учитывать основные рабочие характеристики: способность выдерживать значительные перепады давления, устойчивость к коррозионным процессам, прочность соединений секций и, в конечном итоге, долговечность изделия.
Алюминиевые можно ставить в частные домовладения, где есть возможность контроля качества теплоносителя и давления в системе. Они прекрасно прослужат много лет. Владельцы домов получат хорошее качество по доступной цене. Однако не стоит такие радиаторы монтировать в домах, где предполагается использовать в качестве теплоносителя антифриз.
Биметаллические идеально подойдут для многоквартирных домов, где обогрев помещений производится централизованно. Они стойко выдерживают высокое давление и им подойдёт теплоноситель любого состава.
Чем батарея отличается от радиатора, так это способностью не только отдавать, но и аккумулировать тепло. В этом отношении, конечно, выигрывают чугунные модели. Однако они чрезмерно тяжёлые, дорогие и оправдывают в домах, где система отопления работает на твёрдом топливе. В остальных случаях удобнее ставить современные отопительные устройства из алюминия или биметаллические, которые удобно монтировать даже самостоятельно. В комплекте к радиаторам идут настенные кронштейны, воздухоотводчики и другие нужные для монтажа элементы.
