Как подключить и настроить бесконтактный выключатель света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

  1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
  2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
  3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
  4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
  5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
  6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

  • сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
  • оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
  • наличие таймера;
  • возможность дистанционного управления.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

  1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
  2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
  3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
  4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
  5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

  • Малые размеры и небольшой вес.
  • Встроенной защиты от короткого замыкания.
  • Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
  • Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Для чего нужен бесконтактный выключатель?

Чтобы выполнить определенное действие, необязательно самому принимать активное участие – идти к предполагаемому объекту и проводить с ним какие-либо манипуляции. Предлагаемое производителями электротехнического оборудования умное изделие, способно частично заменить человека.

Принцип работы оборудования

Аппарат, прекращающий функционирование определенного оборудования бесконтактным способом, называется выключателем или сокращенно ВБ. Еще его часто именуют датчиком – но это понятие обобщает в себе еще и приборы с аналоговым выходным сигналом.

Такая терминология, а также сфера использования, устойчивость к различного рода повреждениям и технические характеристики предусмотрены ГОСТом Р 50030.5.2-99. Документ регламентирует соответствие рабочих параметров, своевременное срабатывание защитного механизма при перегрузке и прочие эксплуатационные нюансы приспособления.

Изделие представляет из себя полупроводниковый элемент, который осуществляет управление электрической цепью. При обнаружении раздражителя или его присутствия в зоне своего действия, он отключает ток нагрузки, что приводит к размыканию цепи.

Приспособление имеет прочный корпус, выполненный из полимера или никелированной латуни. Внутри такой оболочки заключена электрическая часть, нуждающаяся в изоляции. Многие модели имеют класс защиты IP65 или 67.


Строение изделия предполагает обнаружение предмета или объекта, попавшего в активную зону. Эта информация преобразуется и поступает в узел коммутации

Прибор работает бесконтактно, а чувствительный элемент, который еще называется фотоприемник, может располагаться отдельно от излучателя или в одном корпусе с ним. Работают эти 2 детали в паре.

Что касается размера, формы и внешнего вида ВБ, то эти параметры зависят от предназначения и сферы применения, а также условий эксплуатации.

Стандартом предусмотрено изготовление приборов, форма корпуса которых бывает такой:

  • прямоугольной с квадратным или прямоугольным сечением, что обозначается как D или C соответственно;
  • цилиндрической с резьбой – A или без нее – B.

В зависимости от модели и ее предназначения, изделие может дополнительно оснащаться проводом, покрытым двойной изоляцией.

Для работы в сложных условиях выпускают бесконтактники, корпус которых залит компаундом. Это полимерное вещество, обеспечивающее надежную защиту от попадания на рабочие механизмы влаги и других посторонних включений.

По принципу функционирования аппараты делятся на 4 обширные группы.

Емкостный и индуктивный способ обнаружения является более надежным, а сами ВБ, работающие таким образом, долговечнее своих аналогов. Первые из них реагируют на предмет, изготовленный практически из любого материала, а вторые – на металл.

Сфера применения бесконтактного аппарата

Уникальное свойство управлять работой приборов, не контактируя с ними напрямую, открывает радужные перспективы для применения такого типа выключателей. Оно позволяет создавать оригинальные разработки в различных сферах, совершенствовать условия проживания в доме/квартире.


Выключение света без контакта владельца с корпусом или прочими элементами коммутирующего аппарата – это реальность. Для выполнения изделием этой команды достаточно помещения руки в зону воздействия

А для звуковых модификаций достаточно хлопнуть в ладоши, чтобы устройство, спрятанное внутри корпуса люстры, разомкнуло электроцепь.

Кроме того, бесконтактные датчики повсеместно применяются для оптимизации производственных процессов. Именно они позволяют контролировать качество осуществления сложнейших циклов в машиностроении.

А также на автоматических линиях при производстве пищевых продуктов и товаров текстильной промышленности, при изготовлении деталей в литейных цехах, и прочее.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления. Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом. Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются. Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так, а его аналог Е290, теперь имеет несколько иной вид. Различаются внутренней схемой также серии от одного изготовителя. Основными характеристиками импульсных реле являются:

  • Количество и первоначальное состояние контактов;
  • Номинальное управляющее напряжение;
  • Ток срабатывания катушки;
  • Номинальный ток силовой цепи;
  • Длительность импульса управления;
  • Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей. Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

Схема срабатывания реле

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя. Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

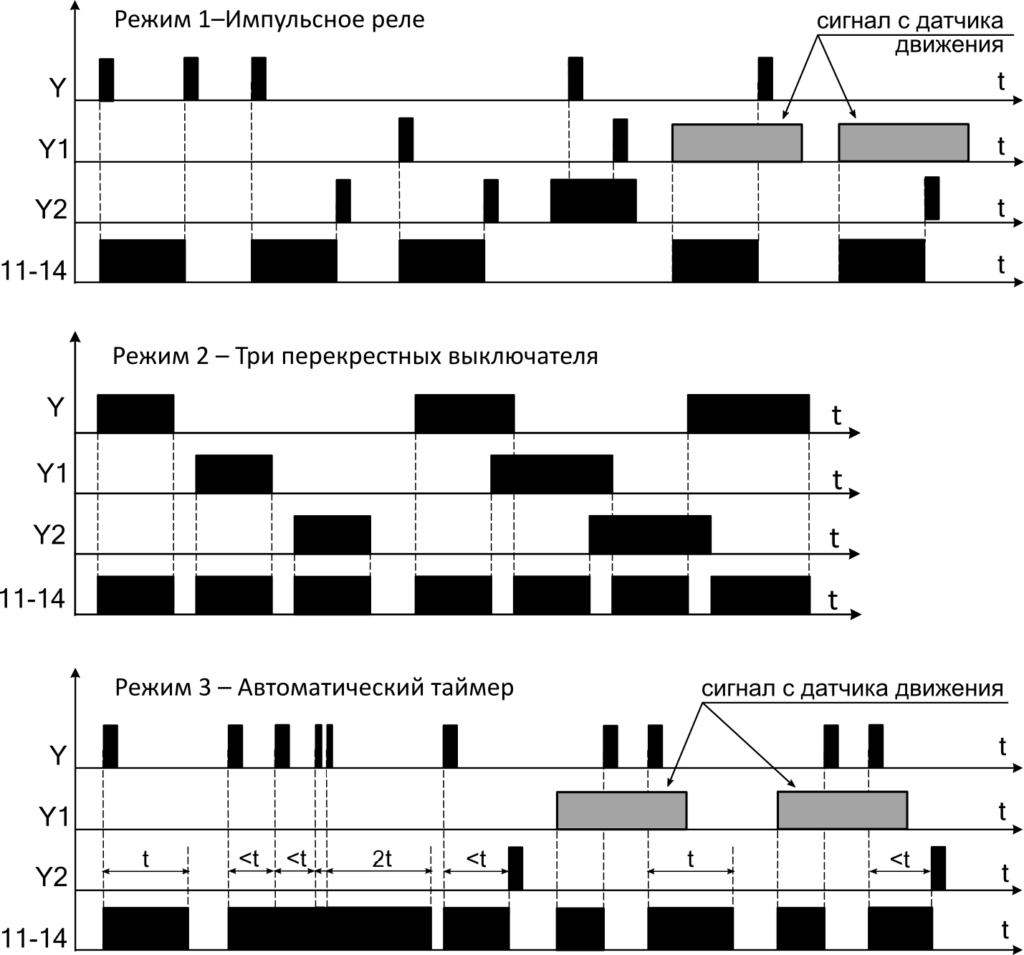

Импульсное реле с цифровым управлением

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257. Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление. В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Производители

Хлопковый выключатель “Экосвет”

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:

воспринимаемый звук – от 30 до 150 дБ;
уровень защиты корпуса – IP30;
температура эксплуатации – от -200С до +400С;
цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя “Экосвет”

Выключатель “Claps”

Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель “Claps Plug”

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.

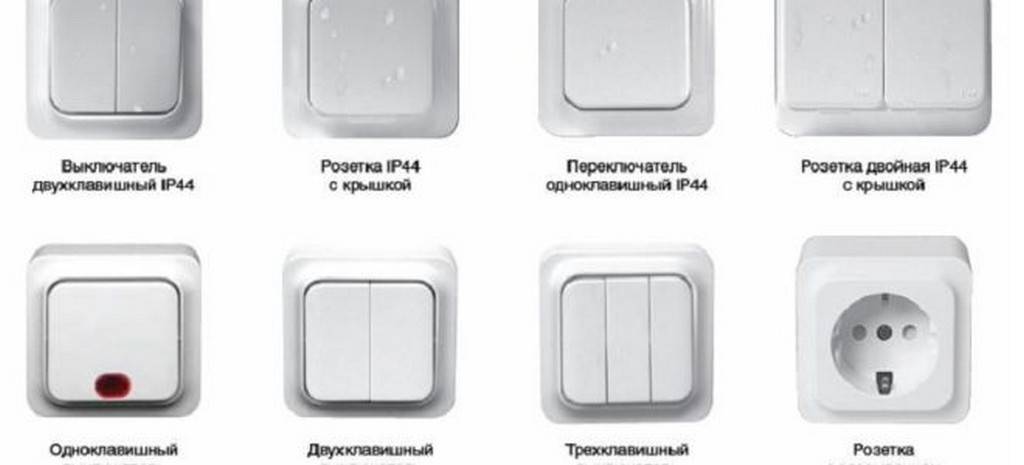

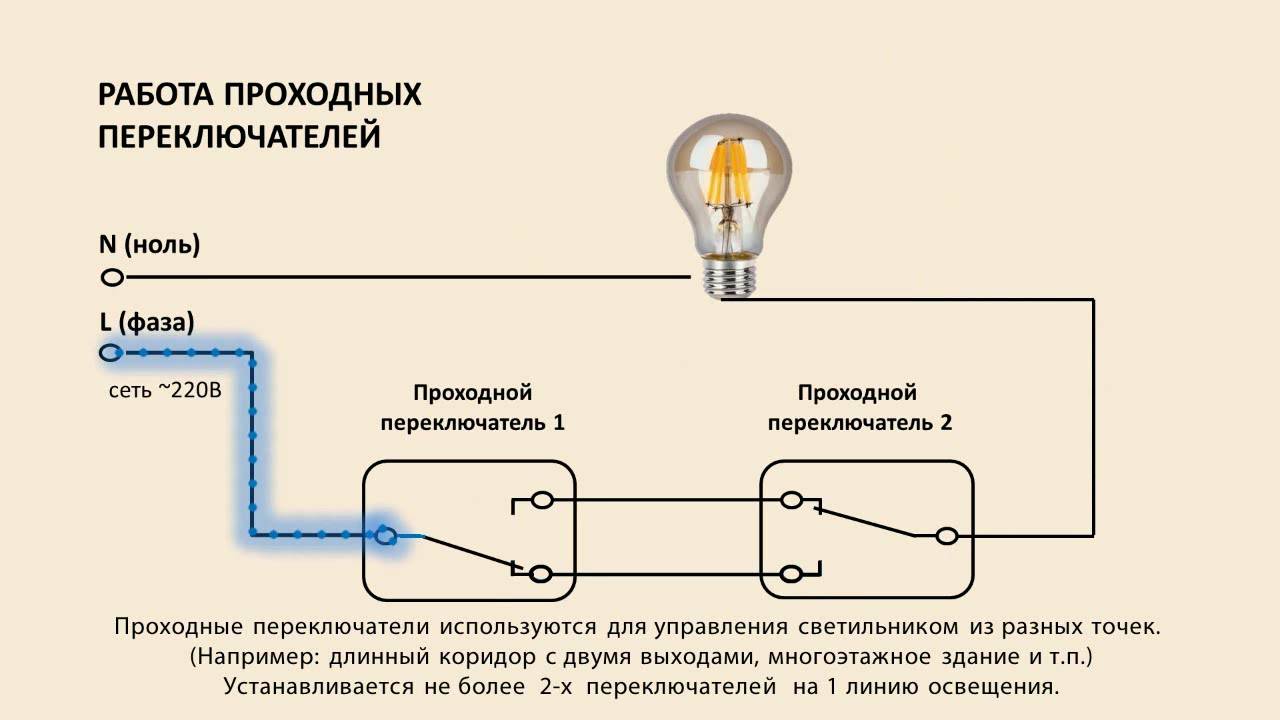

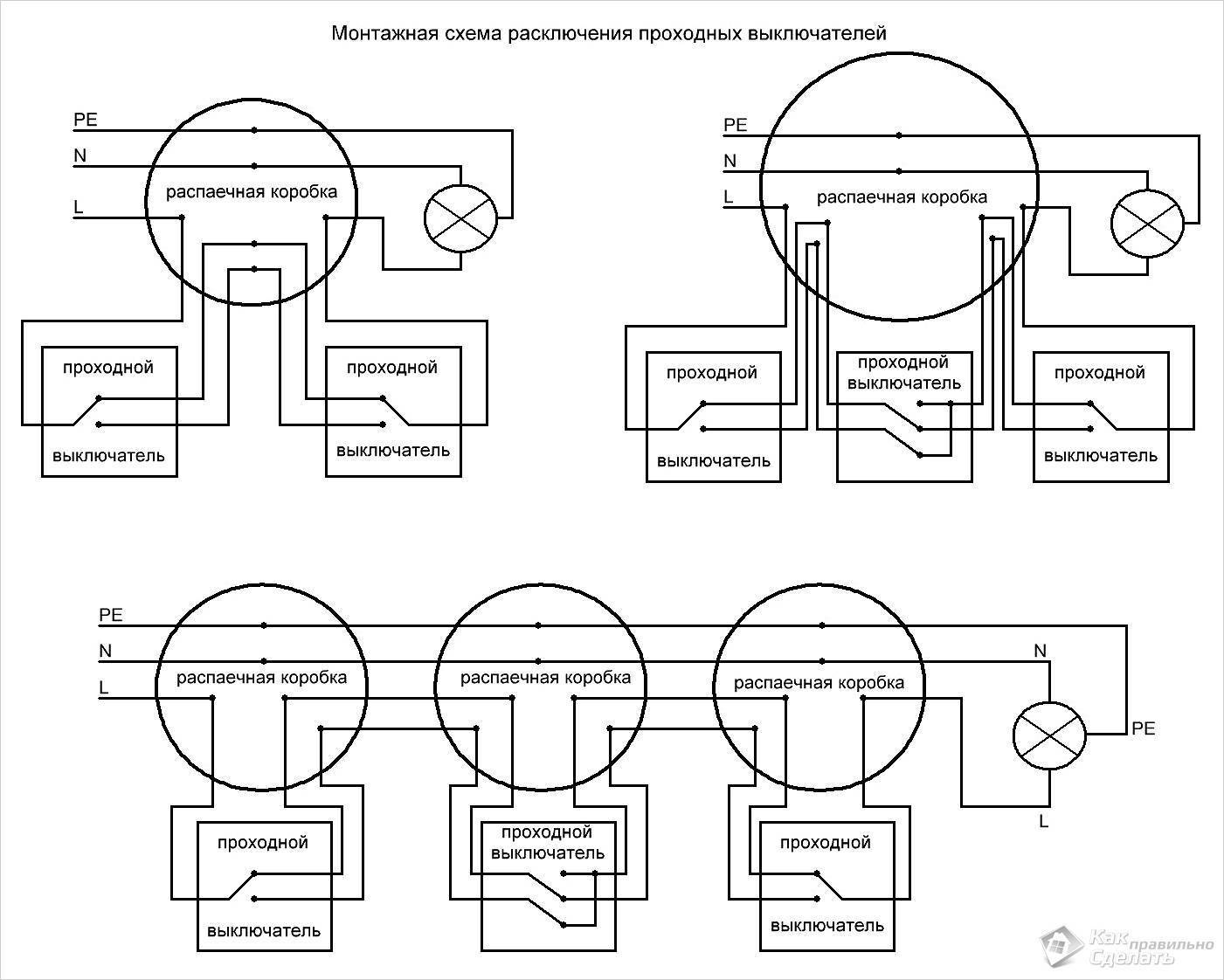

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

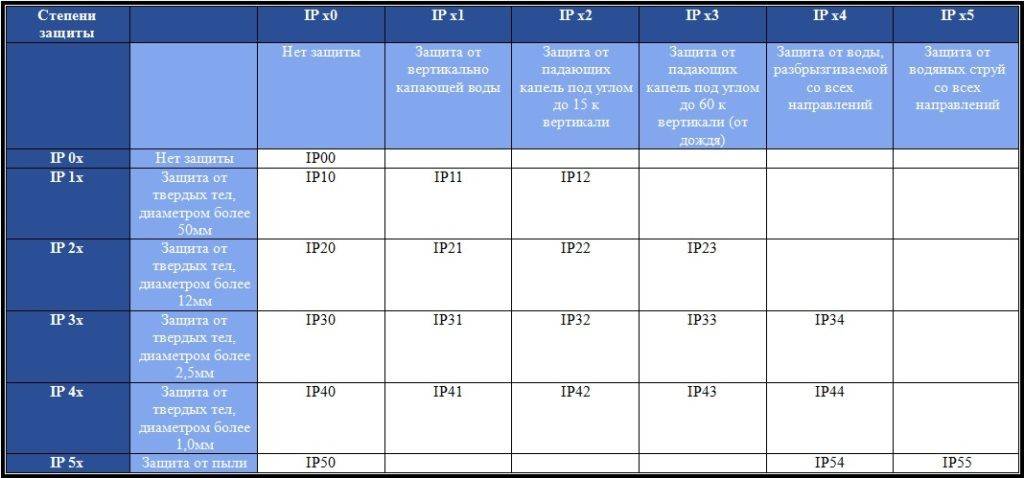

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

  1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
  2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

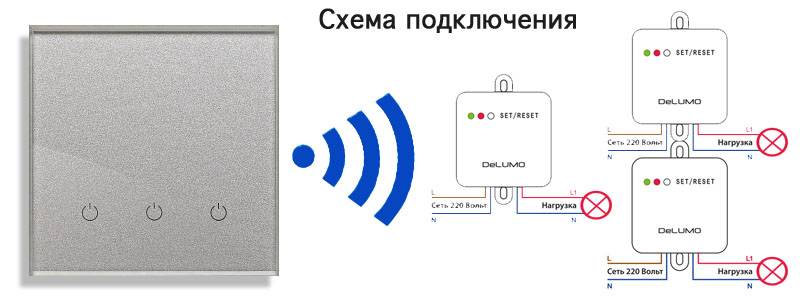

Сможет ли дистанционный выключатель управлять приборами в другой комнате?

Прибор на инфракрасных лучах может передавать свои сигналы на расстояние в 12 метров. Дальность передачи в первую очередь будет зависеть от качества самого выключателя. На сегодняшний день многие компании усовершенствуют свою работу.

Теперь они занимаются выпуском продукции, которая способна контролировать мощность передачи своего сигнала. К этим фирмам относят:

Это лучшие компании, которые изготовляют дистанционный выключатель. С помощью приборов, которые они выпускают, вы легко можете преобразовать мощность сигнала. Существует еще одна разновидность приборов, которые могут преобразовать ИК в радиосигнал. После передачи сигнала он вновь будет преобразован в начальное положение. Перед его подключением прочитайте, как подключить выключатель своими руками.

Характеристики беспроводных звонков

Радиоустройства в отличие от старых моделей обладают несколькими другими параметрами

Приобретая беспроводной звонок для частного дома, нужно принимать во внимание следующие характеристики:

  1. Основной показатель для радиопередатчика – радиус действия. Максимальное значение для таких изделий достигает 150 м.
  2. Разновидность и количество батареек, используемых в приборе.
  3. Количество и качество мелодий звонка.
  4. Материал корпуса (металл, пластик).
  5. Класс влагозащиты.
  6. Громкость сигнала.
  7. Тип крепежа: наклейка или на винтах.
  8. Дополнительные функции: видеоглазок, дополнительные динамики, датчики.

Как собрать?

Чтобы изготовить чудо-техники самостоятельно, необходимы навыки и знания:

  • по чтению простейших электрических схем;
  • опыт работы с паяльником;
  • умение разбираться в электрорадиодеталях;
  • практика в изготовлении печатных плат.

Выключатель будет функционировать от напряжения 9 вольт. В качестве источника питания подойдёт прямоугольная батарейка, но её можно заменить аккумулятором. При использовании понижающего трансформатора или DC–DC преобразователя можно работать от сети 220 Вт.

СоветЕсли нет навыков или квалификации, лучше не пытаться сделать его самостоятельно. Для таких людей предусмотрен огромный выбор готовых вариантов.

Список деталей

Резисторы:

  • R1– 10К;
  • R2– 1M;
  • R3– 22К;
  • R5– 2К;
  • R6– 1,8К;
  • R7– 330 Ом;
  • R8– 1,5K.

Транзисторы:

  • VT1– KT315;
  • VT2– RT315;
  • V3– 3107 (DC557).

Конденсаторы:

  • С1– 2200 пФ;
  • C2– 1 мкФ*10В.

Диод — VD1– 1N.

Разное:

  • M1- микросхема электрическая;
  • HL1– светодиод или реле;
  • контактная колодка.

ВниманиеЕсли в качестве нагрузки будет использоваться реле, то резистор R8 необходимо поменять на 2 Ом

Изготовление печатной платы

Объяснять подробно как изготовить печатную плату я не буду, так как это займет много времени. Файл печатной платы открывается с помощью программы sprint-layout 6.0:sprint-layout-6.zip (скачиваний: 697) В схеме используется диод VD1, он нужен для защиты транзистора VT3 от ЭДС катушки реле. Если вы будете подключать в качестве нагрузки реле, то диод нужно поставить, если будет использоваться лёгкая нагрузка, то вместо него можно поставить перемычку.После изготовления платы, во избежании окисления, пролудите порожки оловом. Откройте программу sprint-layout 6.0 и припаяйте все детали на ней, согласно расположению. Если всё сделано правильно, детали и номиналы не перепутаны, то устройство должно заработать сразу без каких либо проблем. Вот так выглядит собранный акустический выключатель.И ещё одно фото с подключённый батареей и светодиодом на нагрузке.Хотелось бы сказать об одной проблеме которая может возникнуть. В схеме стоит резистор R8 на 1.5 кОм, если вы будете использовать в качестве нагрузки светодиод то его можно оставить, если планируете устанавливать реле, то замените резистор на 2 Ом. Больше проблем возникнуть не должно ))В итоге получился не дорогой но очень эффективный и полезный прибор, который обязательно найдет своё применение в хозяйстве! ))

Порядок испытаний хлопковых выключателей

После установки и подключения прибора его нужно проверить в реальных условиях эксплуатации. Проверка заключается в имитации бытовых шумов и реакции на них установленной системы. Обычными для дома шумами можно считать следующие:

  • шум бытового пылесоса;
  • работа электродрели;
  • стук тарелок;
  • звук от работы с молотком;
  • телефонные звонки и пр.

Поочерёдно создавая такие шумовые эффекты проверяем, на какие из них может срабатывать устройство. Нежелательные реакции прибора можно попробовать устранить регулировкой чувствительности микрофона. Эта возможность реализуется во всех моделях устройств.

Изготовление такого выключателя подробно показано на видео

Для изготовления своими руками акустического выключателя, несомненно, нужны твёрдые знания в области радиоэлектроники и электротехники, а вот установка стандартного устройства вполне по силам исполнителю с минимальными навыками электромонтажа. Успехов вам!

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

  1. Подключение светильника осуществляется с выключенным питанием

    Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

  2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
  3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
  4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
  5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
  6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.
