Как сделать беседку из поликарбоната: фото, видео, чертежи

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

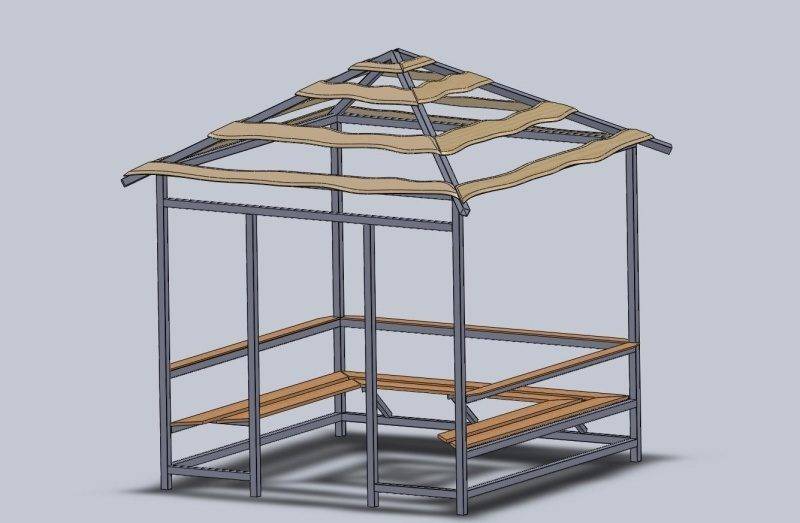

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

  • На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
  • Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
  • Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
  • Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
  • Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
  • Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
  • Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
  • Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

  • Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
  • Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
  • На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

  • Вся металлоконструкция покрывается специальной краской по ржавчине.
  • Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
  • Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
  • Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

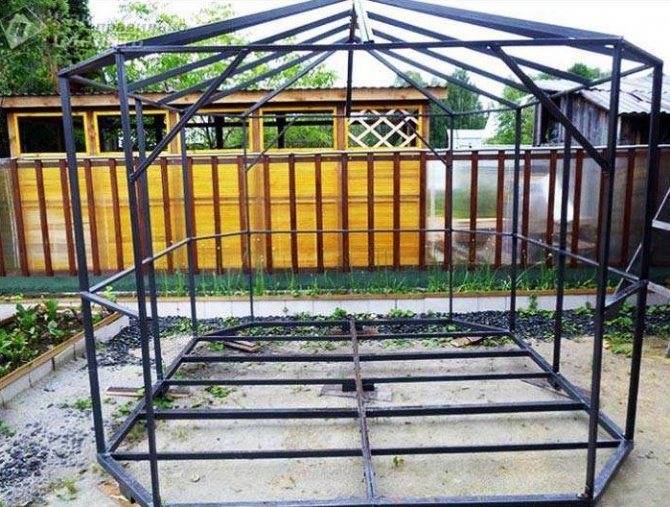

  • «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
  • Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
  • Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

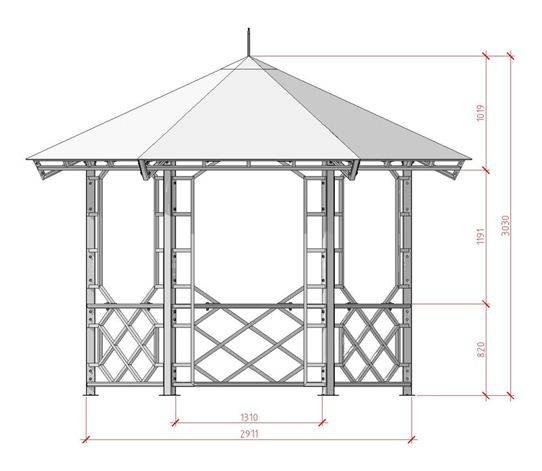

Чертеж с размерами

Из чего сделать основу

Несмотря на то, что некоторые беседки создаются полностью из поликарбоната, таким вариантом лучше не пользоваться. В этом случае конструкция будет не очень прочной, а внешний вид – неопрятным. Чтобы избежать этого, нужно выбрать материал для каркаса.

  1. Дерево. Деревянный каркас будет выглядеть красиво и естественно, хорошо впишется в любой дачный ландшафт. Он недорого стоит, достать древесину очень легко. Но каркас из дерева требует предварительной обработки, его лучше беречь от осадков и не нагружать слишком большим весом.

Металл. Металлические уголки прочные, не боятся воды и снега, выглядят универсально, выдерживают большой вес и долго служат. Из недостатков – только высокаяцена.

Профиль. Этот материал почти настолько же прочный, как и металл, легко может быть задекорирован, долговечен и водоустойчив. Чтобы сэкономить, можно воспользоваться неповрежденными б/у профилями.

Выбор по качеству

На современном рынке можно найти множество разновидностей сотового поликарбоната. Он может быть:

Не всегда изделия отличаются высоким качеством

Первое на что следует обратить внимание – цена. Если она слишком низкая, можно догадаться, что производитель сэкономил либо на производстве, либо на материалах

По этой причине качество такой продукции стоит поставить под сомнение.

На качество поликарбоната существенное влияние оказывает материал изготовления. Если листы изготовлены из переработанного пластика, их надежность оставляет желать лучшего.

Если покупка производится на складе, стоит обратить внимание на размещение материалов. Панели не должны стоять вертикально

Листы обязательно располагаются на специальных подставках в горизонтальном положении.

Также стоит рассмотреть материал на просвет. Он должен быть равномерным, без вкраплений и полостей. Также в целях проверки следует согнуть лист поликарбоната. Он должен сгибаться достаточно легко. Во время такой проверки не должно слышаться хруста или скрипа. Если даже от несильного сжимания листа на нем появляются трещины, такой материал выбирать не стоит – он прослужит не очень долго.

При выборе поликарбоната стоит предпочесть российскую продукцию. Она проходит множество проверок на качество и по своим характеристикам не во многом уступает европейской. Однако цена такого поликарбоната в 2 раза ниже. Также при покупке изделия стоит попросить продавца предъявить документацию на материал. Если ее не окажется, лучше посетить другой магазин.

Чтобы правильно подобрать цвет, толщину и размер поликарбонатных листов, стоит подумать о задачах сооружения и его размерах, а также об особенностях погодных условий региона. Это позволит сделать максимально надежную беседку.

Свойства поликарбоната

Каждый владелец дачи или частного дома хочет, чтобы место для досуга на свежем воздухе радовало глаз, было комфортным и служило как можно дольше

Сотовый поликарбонат, появившийся в 1976 году, сразу приковал внимание архитекторов, строителей и дизайнеров. Его создали в Израиле как альтернативу тяжелому хрупкому стеклу, применявшемуся в больших масштабах для перекрытия теплиц. В национальной экономике это был настоящий прорыв

В национальной экономике это был настоящий прорыв.

Свойства поликарбоната как строительного и отделочного материала действительно уникальны:

  • Высокая светопропускная способность. Сквозь лист толщиной 4-10 мм проникает до 88% солнечных лучей.
  • Легкость. Материал плотностью 1,2 г/см³ весит в 2 раза меньше стекла.
  • Высокая ударная прочность. Поликарбонат обладает ударной вязкостью 35 кДж/м² и противостоит разрушению в 250 раз лучше, чем стекло. К тому же при ударе он не разбивается на мелкие острые осколки, представляющие опасность травматизации.
  • Низкая теплопроводность. Коэффициент теплопередачи листа полимера 3,1-4 Вт/м°С, что в 1,5-2 раза ниже, чем у стеклянного аналога.

Поликарбонат морозостоек, относительно не горюч, биологически инертен. Листы хорошо поддаются обработке — резке, сверлению, гнутью. Пигменты, которые вводят в сырье при производстве, придают полимеру яркие цвета. Сочетание ценных физико-механических свойств и недорогой цены дает возможность широко использовать материал для создания малых архитектурных форм — беседок, навесов, козырьков.

3. Какой поликарбонат подойдет для забора?

Мы уже упоминали, что для заборов лучше использовать сотовый поликарбонат. Теперь необходимо определиться с его толщиной:

  • Конечно же, чем толще, тем прочнее лист и качественнее звукоизоляционные свойства готовой конструкции. Однако при выборе толщины нужно рассуждать рационально. Прежде всего, нужно учитывать, какой объект будет защищать ограждение. Если это жилой дом, где вы находитесь постоянно, то действительно есть смысл потратиться на более толстый материал. Если это дачный участок или загородный домик отдыха, где вы бываете только на выходных и функция забора  — лишь размежевание участка, можно рассматривать более тонкий материал;
  • Для дачных участков можно использовать листы толщиной 4 или 6 мм, более прочными будут листы толщиной от 8 мм;
  • Также стоит учитывать и размер листа в секции. Ведь этот материал крепится между определенными видами опор. Чем больше расстояние между опорами, тем толще нужно использовать материал.

Теперь нужно определиться с цветом:

Оптимальным вариантом считается бронза или серебро, которые отлично сочетаются с другими материалами, используемыми при возведении забора. Например, забор из метала с элементами ковки очень благородно выглядит в сочетании с бронзовыми листами. Особенно если защитное покрытие металла, имеет подобный оттенок;

Если на территории есть бассейн, можно выбирать голубые или синие или оттенки. Таким образом, вы подчеркнете наличие этого элемента, а само ограждение будет выглядеть гармонично;
Если на территории много зелени, разумно отдать предпочтение зеленому оттенку

Забор не будет притягивать внимание и просто растворится на фоне насаждений;
Нейтральным является прозрачный и молочный сотовый поликарбонат, он прекрасно сочетается с опорными столбиками из белого кирпича или природного камня;

Красный оттенок можно выбирать, если вам действительно нравится этот цвет, и он перекликается с другими элементами. Например, с цветом крыши дома или беседки.

8. Сборка каркаса

За это время у вас как раз будет предостаточно времени, чтобы собрать каркас. Зато вас должна тешить мысль, что самый трудоемкий и сложный этап работы уже позади.

Мы будем крепить листы поликарбоната на поперечные лаги, которые в свою очередь будут крепиться к опорным столбам;
Это значит, что лаги необходимо приварить к столбам;
На этом этапе очень важно следить, чтобы все лаги находились на одной линии, и соблюдать их горизонтальность. От этого с практической точки зрения мало что зависит, зато огрехи очень отразятся на внешнем виде конструкции;
Для облегчения работы на каждом столбе нужно выполнить разметку, или натянуть веревку от первого столба к последнему;
Обычно лаги делаются из стальных уголков, толстой арматуры или профильных труб;
После сварки у вас будут оставаться на поверхности окалины, которые необходимо удалить;
Места сварки наиболее подвержены коррозии, поэтому их в обязательном порядке нужно покрыть краской или другим защитным составом;
В итоге у вас должно выйти нечто похожее не это:

Особенности устройства беседок из разных материалов

Дизайн и устройство малых архитектурных сооружений во многом зависят от того, из чего они строятся. Самая простая беседка для дачи своими руками может быть устроена из асбестоцементных труб и деревянного бруса под односкатным навесом. Расположить ее можно вплотную у стены дома или отдельно на некотором удалении от жилья в саду под деревьями или в другом месте. Возведение сооружений из древесины, металлов и поликарбоната имеет ряд особенностей. Рассмотрим специфику каждого из материалов подробнее.

Деревянная беседка

Такие сооружения смотрятся выигрышно рядом с домом из оцилиндрованного бревна или стилизованной под него облицовкой. Возводится деревянная беседка с использованием электрического или ручного инструмента: дрелей, электролобзиков, циркулярных пил, молотков, стамесок и других принадлежностей.

Для строительства используются следующие материалы:

  • Брус квадратного и прямоугольного сечения для несущих конструкций и стропильной системы.
  • Доска струганная – для настилки полов, изготовления лавок и стола.
  • Бруски и планки для устройства решеток в проемах.
  • В качестве кровельного материала может быть использована дранка (гонт или шиндель) а также мягкая черепица на настиле из OSB плит.

Всю древесину, использованную для строительства беседки, необходимо пропитать олифой, окрасить или обработать иными материалами повышающими влагостойкость. Этот материал наиболее приятен для человека и долго сохраняет вид при правильном применении.

Металлическая беседка

Кованые сооружения требуют хороших профессиональных навыков и применения дорогостоящего и сложного оборудования. Изготавливается металлическая беседка своими руками с использованием электросварки и приспособлений для выгибания элементов из труб прямоугольного сечения. Фасонные изделия хорошо имитируют кованые части ограждающих конструкций. Основаниями для таких беседок обычно служат плитные фундаменты, а поверхность пола отделывается плиткой или плоским природным камнем.

Завершается постройка беседки на даче своими руками из металла устройством кровли. Крышу можно сделать из профнастила или металлочерепицы, цвет которой обычно совпадает с цветом крыши дома. По завершении работ все стальные элементы грунтуются и окрашиваются для защиты от коррозии.

Беседка из поликарбоната

Этот материал используется для изготовления ограждающих конструкций и кровли, он монтируется на сварных металлических конструкциях. Строиться беседка из поликарбоната своими руками необязательно с использованием исключительно плоских поверхностей. Панели пластичны и могут изгибаться, что дает широкий простор для творчества дизайнера. При этом стенки могут плавно переходить в кровлю, создавая единую конструкцию.

В местах соединения листов между собой применяются специальные элементы, а крепятся к основанию панели саморезами с использованием шайбы и мягкой резиновой прокладкой. Беседки из сотового поликарбоната отлично вписываются в оформление участка современного загородного дома. Такие сооружения заключают в себе элементы стиля хай-тек, который в последние годы приобретает все большую популярность.

Заключение

Получив общее представление о том, как сделать беседку на даче своими руками домовладелец может приступать к проектированию и строительным работам. По мере реализации проекта вопросы решаются исходя из особенностей используемых материалов: древесины, стального проката или поликарбоната. По завершении строительства следует озаботиться оборудованием малого архитектурного сооружения в состав, которого обычно входят лавки, столы и даже качели. Все элементы должны соответствовать стилю сооружения и быть удобными для пользователей.

Полезные видеоматериалы:

Какие виды крыш можно сделать с помощью листов поликарбоната?

Чтобы сделать своими руками крышу для беседки, нужно выполнить монтаж каркаса. От материала, из которого сделан каркас, зависит и способ монтажа крыши. Но перед исполнением каркаса, стоит определиться, какого вида будет сама крыша. Этих видов несколько:

Односкатная крыша. Самый простой вариант. Используется в прямоугольных или квадратных беседках, с применением наклонных стропил.

  • Двускатная крыша. Самый распространённый вариант, используется повсеместно. Стропила установить не сложно, имеет приятный внешний вид.
  • Четырехскатная крыша. Более сложный вариант в плане монтажа стропил. Однако привлекает такой вариант своим внешним видом.
  • Полукруглая крыша. Такой вариант появился благодаря использованию поликарбоната. Каркас представляет из себя полукруглые дуги, которые крепятся к основанию беседки. Дуги обшиваются листами поликарбоната.

Многоскатная крыша. Состоит из множества треугольных частей. Такой вариант сложен как в монтаже, так и в устройстве каркаса. Однако он имеет шикарный внешний вид.

Крыша в форме купола. Такой вариант предаст беседке из поликарбоната торжественный вид, а также даст нестандартное освещение внутри.

Какой бы вид крыши не был выбран, стоит учитывать главный фактор – угол наклона. Он позволит обеспечить отток воды во время дождя. В регионах с обильным снегом зимой, стоит увеличивать угол наклона до 45-50 градусов. Это позволит избежать скопления снежного покрова на крыше, а также безопасный сход снега. Если большой слой снега будет долгое время лежать на листах поликарбоната, то они могут деформироваться. Исправить изгиб будет достаточно проблематично.

Особенности монтажа крыши из поликарбоната

Поликарбонат легкий материал, поэтому нагрузка на каркас будет минимальной. Однако, при разработке каркаса, стоит учитывать, что дополнительную нагрузку будет давать снежный покров. Также стоит учитывать, что конструкция крыши из поликарбоната должна выдерживать вес человека. Для производства ремонтных работ или уборки снега придется залазить на крышу.

Материал для изготовления каркаса можно выбрать двух видов – металл или дерево. Деревянный каркас будет иметь более привлекательную цену, а также прост в монтаже. Все детали можно подогнать по месту. Однако дерево нуждается в постоянном уходе, а также более подвержено воздействию внешних факторов. Металл более надежен и долговечен. Но для монтажа металлического каркаса понадобятся не только дополнительные инструменты, но и определенные навыки. Металлический каркас по стоимости обойдется на порядок выше, чем деревянный. Беседка с крышей из поликарбоната может быть выполнена с каркасом из любого материала, главное правильно прикрепить листы поликарбоната.

При изготовлении беседки с поликарбонатной крышей, не стоит снимать защитную пленку с листов поликарбоната. Это поможет избежать загрязнения и царапин во время монтажа. Если внутри самого листа скопился конденсат, то его можно убрать продув сжатым воздухом. При проведении работ не стоит наступать на листы. Несмотря на прочность материала, под весом человека на твердой поверхности он может треснуть. Рекомендуется заклеить открытые торцы либо специальным профилем, либо герметиком. Это исключит попадание внутрь листа влаги и пыли, что дольше сохранит внешний вид крыши беседки из поликарбоната.

Поликарбонат очень удобен в подготовке. Разрезать лист можно обычной ножовкой или лобзиком. Части листа достаточно легко склеить. Это позволяет подгонять размер частей прямо в процессе монтажа. К сверлению материал тоже относится очень хорошо. Сверлом по металлу поликарбонат сверлится хорошо, не крошится.

Для соединения с каркасом используются кровельные саморезы с резиновой прокладкой. Это необходимо для того, чтобы листы не продавливались в местах соединения, а также влага не попадала внутрь листа. Саморезы вкручивать необходимо под углом в 90 градусов. При монтаже крыши из поликарбоната для беседки, стоит помнить, что поликарбонат расширяется при воздействии высокой температуры. Необходимо оставлять зазоры, чтобы не пошла деформация всего листа. Зазор закрывается специальной монтажной планкой.

Изготовить крышу из поликарбоната для беседки легко!

Вполне реально построить беседку с крышей из поликарбоната своими руками. Достаточно иметь немного строительного инструмента и начальные навыки работы со строительным материалом. Монтаж не займет много времени. Поликарбонат прост в обработке, не требует ни специальных навыков, ни оборудования. Смета на строительство беседки с поликарбонатной крышей не будет иметь заоблачной суммы в строчке «итого». Поэтому все больше людей выбирают поликарбонат для строительства.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

  • опорная рама;
  • лист фанеры;
  • два бруска;
  • четырехколесное приспособление;
  • поликарбонат;
  • саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.
