Беседка из металла своими руками. Фото, чертежи и схемы сооружений
Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.
Шестигранная металлическая беседка с заостренной крышей
Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.
Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).
Чертеж металлической беседки с коваными элементами
Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.
Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций
Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.
Беседка из профильной трубы, дополненная тканевым навесом
Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.
Проект обустройства прямоугольной беседки из металлопрофиля
Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.
Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.
Проект квадратной беседки из металлической трубы с деревянными лавочками
Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.
Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют
На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню
Чертеж беседки из профиля с квадратным сечением
После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.
Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.
Схема разборной беседки из профтрубы размером 20х20х2 мм
Особенности монтажа поликарбоната
Несмотря на всю свою универсальность и практичность, этот материал требует определенных знаний и навыков монтажа.
Выше уже говорилось о том, что листы сотового поликарбоната можно крепить к изогнутым конструкциям только так, чтобы по кривой ложились канавки панели, а также о том, что радиус изгиба рассчитывается в соответствии с толщиной листа.
Однако есть еще ряд нюансов, например, способы соединения отдельных листов – ведь даже для небольшой беседки с крышей из поликарбоната не хватит одной панели, придется уложить в ряд хотя бы две-три.
Приведенные размеры – наиболее часто встречающиеся для сотового поликарбоната, хотя у разных производителей возможны небольшие отличия. Оптимальный вариант – покупка листов сразу же нужной длины (то есть на всю крышу беседки), чтобы иметь возможность соединять листы только по ширине, а не в длину.
Чаще всего листы соединяют с помощью специального профиля, причем, как указано на схеме выше, лист должен заходить в профиль не менее чем на 15…17 мм, иначе крепление будет ненадежным.

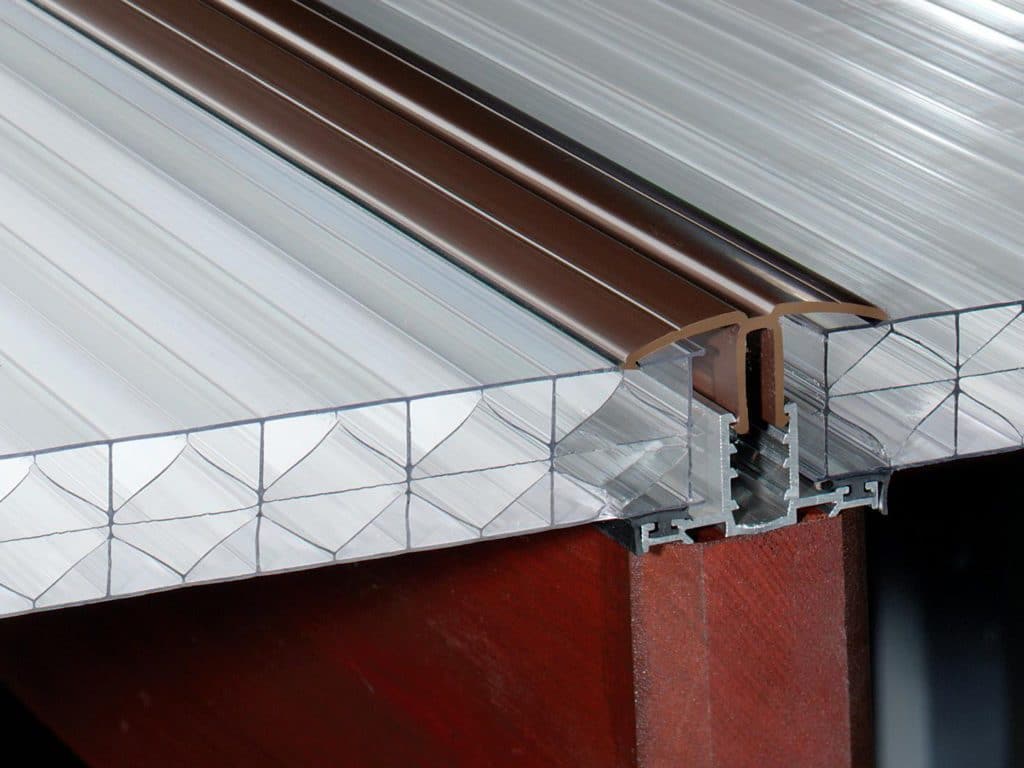

Соединительный профиль может быть поликарбонатным, как показано в таблице выше. Фактически это легкие изделия из того же пластика, чаще всего неразъемные, которые надеваются на край/края листов. Профили НСР и НР рассчитаны на соединение двух рядом расположенных панелей, остальные – на защиту торцов, конька и прилеганий.
Большей популярностью пользуется разъемный алюминиевый профиль.
В первом случае (слева) листы фиксируются прижимными планками с ребристой снизу поверхностью, на которые надвигается защитно-декоративная планка. Во втором случае (справа) в качестве зажима работает изогнутая верхняя планка, а в дополнение есть подкладка снизу. Более удачным может оказаться другой тип соединительного профиля, полностью разборного. В качестве подкладки может выступать монолитный поликарбонат, любой другой пластик, тонкие деревянные планки. Сотовый поликарбонат использовать нельзя – он плохо работает на сжатие!
Ряд производителей предлагает полный комплект с готовой профилированной подкладкой. В нее удобнее закладывать уплотнители, да и сам профиль заметно прочнее, чем самодельные заменители.
Последовательность действий подробно показана на видео ниже, в целом необходимо:
- закрепить на каркасе нижнюю часть/части профиля (если она предполагается);
- установить уплотняющие элементы (если они есть);
- уложить соединяемые листы и зафиксировать их в том положении, в котором они должны будут находиться;
- установить прижимную планку. Если она имеет дополнительные крепления (саморезы) – установить их;
- поставить на место декоративную накладку (если есть).
Пример монтажа такого соединения показан на схеме снизу.
Пример установки такого профиля показан на видео.
Однако профиль не может полностью удержать листы. Если Вы планируете сделать беседку из поликарбоната своими руками, требуется дополнительное крепление, которое обеспечивают саморезы с термошайбами. Обычно они располагаются вдоль обреза крыши, а также – при большой площади покрытия – рядами с определенным шагом. Ниже показан пример расположения саморезов с термошайбами и соединительного профиля для односкатной крыши прилегающей к дому веранды.
Термошайбы должны располагаться не вплотную к соединительному профилю.
Саморез с термошайбой состоит из таких частей.
Крышка (декоративная накладка) не обязательна, но позволяет защитить металлический саморез от коррозии и придает креплениям более эстетичный вид. Уплотнительная шайба выполняет роль демпфера между саморезом и поликарбонатом, не позволяет слишком сильно, до поломки, прижать материал. Пластиковая шайба распределяет нагрузку от прижима на большую площадь поликарбоната.
Важно закручивать саморезы с определенным усилием и строго перпендикулярно к опорной поверхности
Более подробно о том, как выглядят термошайбы и как их устанавливать на крыше беседки для дачи из поликарбоната, в коротком видео.
Края панелей защищают кромочным (торцовым) профилем. Он монтируется ДО того, как все листы закреплены, причем не просто на край листа, а на наклеенную уплотнительную ленту. Профиль не прижимается вплотную к краю листа, должен оставаться зазор примерно 2…3 мм. Подробнее о том, почему необходимо это делать и как именно, смотрите на видео ниже.
Остекление беседки при помощи поликарбоната
Огромная часть работы осталась позади. Теперь предстоит заняться остеклением конструкции. Вы сможете воплотить в жизнь любые решения. Материал прекрасно режется, что создает возможность создавать великолепные орнаменты.
Гибкий поликарбонат может принимать любые формы
Для вырезания деталей может применяться лобзик электрического типа, а также ножик. Вам нужно нарисовать будущие детали на листе поликарбоната, а затем просто приступить к вырезанию желаемых отверстий.
Нарезка поликарбоната при помощи электролобзика
Отличительной особенностью данного материала является тот факт, что вы сможете создать необходимые изгибы, не прибегая к дополнительным приспособлениям. Остекление выполняется самостоятельно, занимает достаточно мало времени.
Особенности монтажа
Во время любого строительства всегда идет борьба: с одной стороны хочется сэкономить, с другой — чтобы было красиво, качественно и надежно. В случае с поликарбонатом лучше не экономить. Во-первых качество сильно зависит от производителя, а во вторых даже покупая тонкий лист сэкономите в итоге вы немного. Ведь шаг обрешетки зависит от угла ската и толщины поликарбоната: чем меньше толщина, тем чаще требуется устанавливать обрешетку. Ну и еще ряд причин, почему это делать не стоит, мы обсудили выше.
У каждого производителя есть подобная таблица. Но уже по этой видно, что чем тоньше лист, тем чаще необходимо делать обрешетку
Что может быть основой под поликарбонат? Любой материал: дерево, пластик, металл. Если монтируется поликарбонат на дерево, оно должно быть обработано антисептиками, которые не дадут размножаться грибкам и бактериям. Это происходит из-за того, что между пластиком и древесиной образуется конденсат. Повышенная влажность и создает условия для развития грибков.
Торцы плит необходимо закрывать
При укладке на металл может возникнуть другая проблема. Под солнцем он сильно нагревается, от него в небольших зонах разогревается пластик. Это явление приводит к тому, что над металлическим каркасом он вздувается. Чтобы избежать локального перегрева на металл наклеивается тонкий слой теплоизолирующего материала. Если будете покупать поликарбонат у известного производителя, самоклеящиеся термоизоляционные ленты есть в наборе. Если материал «безвестный», можно использовать любой плотный и гибкий материал с соответствующими характеристиками. Первыми на ум приходит резина и пробка, но может подойти полоса войлока, тонкий вспененный полиэтилен и т.п. Клеить его придется на герметик.
Если основа — пластиковые трубы, проблем не возникает: материалы имеют похожие характеристики, сосуществуют без проблем.
Процесс изготовления навеса для машины из поликарбоната описан тут.
Чем и как резать
Резать листы поликарбоната можно любым инструментом, которым работают с древесиной. Это ручная пила, электролобзик, болгарка с диском по дереву.
Резать можно как вдоль, так и поперек сот. Торцы поперечных разрезов обязательно герметизировать. При покупке фирменных материалов вам предложат герметизирующую (клеится на верхний срез) и перфорированную ленту (закрывает срез внизу, а перфорация — для удаления паров воды или капель конденсата), которые наклеиваются на срез. Если у вас таких лент нет, можно соты замазать прозрачным герметиком, но так, чтобы не было щелей.
Режут листы при помощи электролобзика или болгарки
Почему их нельзя оставлять открытыми? Во-первых, в них попадает пыль, мусор, что со временем делает крышу или стены неопрятными и почти непрозрачными. Во-вторых, при попадании воздуха, на стенках образуется конденсат, а в нем на свету отлично размножаются микроскопические зеленые водоросли. И поликарбонат становится странного цвета, а вид при этом…некрасивый.
После того, как лист разрезали, соты нужно прочистить от попавшей в них пыли. Лучше всего это сделать при помощи пылесоса. Потом заделать соты.
Как крепить
При монтаже важно помнить, что поликарбонат для кровли с одной стороны имеет защитное покрытие от ультрафиолета. Оно отсекает вредный спектр
На эту сторону производители наклеивают пленку с логотипами. Когда монтируете крышу или стены, эта пленка должна быть сверху. Ее снимают сразу после окончания монтажа. Не «до» — чтобы не поцарапать, и не через неделю — на свету пленка прилипнет, и снять ее будет проблематично.
Для крепежа используются специальные термошайбы с заглушками или болты с обязательной металлической и резиновой шайбой. Под каждый крепеж предварительно сверлится отверстие. Его диаметр должен быть на 3-4 мм больше диаметра крепежа. Если используется термошайба, у нее есть довольно толстая ножка. Потому диаметр отверстия тоже должен быть больше.
Термошайбы обеспечивают надежное крепление поликарбоната
При установке крепежа главное — не перетянуть. Пластик не должен прогибаться. При использовании термошайбы ограничителем служит ее ножка, а с саморезами придется контролировать усилие.
Для стыка плит используют специальные профили. Они позволяют компенсировать тепловое расширение (примерно 3 мм на каждый метр длины) и одновременно гарантируют надежную фиксацию. Подробно о профилях и всех тонкостях монтажа рассказано в видео.
Беседка схема.
Чтобы построить беседку вам понадобятся следующие материалы:
- A – 4 бетонных столбика под фундамент с анкерными креплениями.
- B – Основа беседки, нижняя обвязка.
- С – Вертикальные опоры.
- D – Балки 16 шт.
- E – Бруски 18 шт.
- F – Опоры (длиной 2,3 м) — 9 шт.
- G – Горизонтальные балки для верхней обвязки (длиной 2,55 м) – 4 шт.
- H – Стропила (длиной 2,6 м) — 4 шт.
- I – Стропила (длиной 2,07 м) – 4 шт.
- J – Короткие стропила (длиной 1,067 м) – 8 шт.
- K – Фанера.
- L – Подкладочный рубероид.
- M – Битумная черепица.
- N – Доска для настила пола.
- O – Балясины.
Дополнительные материалы:
Для фундамента (цемент, гравий, песок).
Крепёжные элементы (винты, кровельные гвозди)
Как правильно выбрать место для сооружения беседки из поликарбоната
Одним из необходимых шагов является правильный выбор места размещения вашей беседки. Вам нужно внимательно осмотреть участок, чтобы выбрать самый уютный уголок.
Прекрасно смотрится беседка, расположенная рядом с домом. В данной ситуации вы сможете удачно совмещать чаепитие на улице с отдыхом внутри помещения. Вам не придется далеко ходить.
Удобное расположение беседки из поликарбоната рядом с домом
Однако, если вы хотите соорудить большую конструкцию, то следует подобрать такое место, где много зелени. У вас имеется пруд? Прекрасным вариантом станет возведение беседки около воды. У вас появится возможность отдыха вблизи водоема.
Живописное расположение беседки рядом с водоемом
Конструкция возводится на много лет, поэтому нужно очень ответственно подойти к выбору места, предназначенному для возведения беседки. Если данный вопрос будет тщательно продуман, то вы получите прекрасное решение на длительный срок.
Опыт использования поликарбоната
Полимер производят из органического сырья методом экструзии (выдавливания сквозь формы) или литья. В первом случае получают сотовый поликарбонат, во втором — монолитный. Наиболее часто в индивидуальном строительстве используют именно ячеистый материал. Он значительно дешевле литого и легче поддается обработке своими руками.
Ячеистые панели состоят из 2-5 тонких слоев полимера, соединенных ребрами жесткости. В разрезе соты имеют треугольную или прямоугольную замкнутую форму. Полости заполнены воздухом, чем объясняется низкая теплопроводность материала. Стандартные размеры листов — 1200х600 мм, толщина варьируется в пределах 4-25 мм.
Структура сотового поликарбоната.
Качество поликарбоната напрямую зависит от технологии производства, поэтому дешевые материалы, выпускаемые нелегально или неизвестными изготовителями, не соответствуют требованиям ГОСТ 56712-2015 и не могут считаться надежными. Низкосортный состав сырья, отсутствие защиты от УФ-излучения и повышенная хрупкость ведут к тому, что поверхность панелей быстро растрескивается. В поврежденные ячейки проникает вода, заселяются микроорганизмы. Материал «зацветает», покрывается пятнами плесени и разрушается.
Через 3-5 лет красивая полупрозрачная конструкция приобретает неприглядный вид. Владелец беседки разочаровывается в сотовом поликарбонате, хотя причина низкого качества — нарушение технологии производства.
Строительство конструкций: первые шаги
Беседка для дачи из поликарбоната выполняется в открытом или закрытом виде. Используйте материал для стен и перегородок – вы сотрете визуальные границы между павильоном и красотами окружающего ландшафта. Начинать работы необходимо с проектирования месторасположения изделия.
Где поставить альтанку?
Небольшой вес конструкции обеспечивает ее устойчивость на любой почве. Специалисты рекомендуют выбирать место для садовых беседок из сотового поликарбоната следующим образом:
- размещайте сооружение рядом с домом или постройте длинный козырек, который будет соединять придомовую часть с павильоном;
- отличное решение – ровный и сухой участок на возвышенном месте;
- предпочтительно установить изделие около водоема или в тени деревьев. Это немного уменьшит влияние солнечных лучей, которые притягивает сотовый материал.
Сделайте чертеж простейшего изделия с арочной крышей, учитывая стандартные параметры сотового (2,1х6 м) или монолитного (2,05х3,05 м) материала. На схеме учитывайте направление ветра, неровности грунта, тип постройки и ее общую массу.
Как подобрать тип альтанки?
Существует масса вариантов красивых поликарбонатных беседок, которые придутся по вкусу собственникам загородных домов:
- в зависимости от наличия стен существуют открытые и закрытые постройки. Первый вид садовых беседок, выполненных из поликарбоната, создаст эффект единения с природой, а второй – защитит от дождя;
- по способу монтажа изделия бывают стационарными и переносными. Мобильные позволят играть с дизайном ландшафта, а стационарная беседка своими руками требует надежного фундамента;
- сложность конструкции определяет конфигурацию навеса из поликарбоната для беседки – на опорных столбах или фантазийного.
Оснастить изделие можно мангалом, барбекю или оставить в первоначальном виде.
Идеи дизайна павильона
На стилистику предназначенной для дачи стильной беседки из сотового или цельного поликарбоната может повлиять любая мелочь. Идеей оформления станет фотография из Интернета, но можно воспользоваться готовыми вариантами:

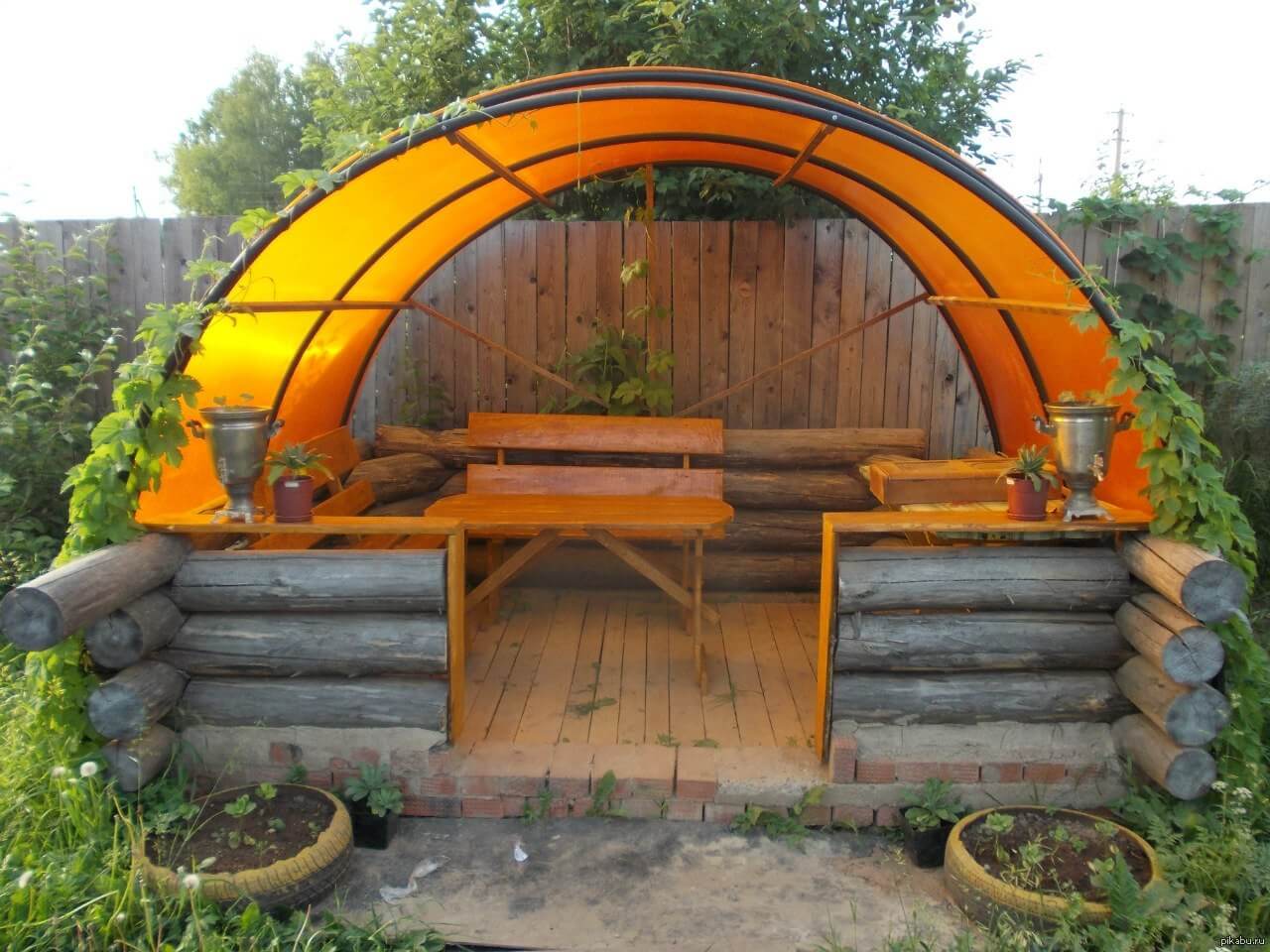

- создайте привлекательный навес из поликарбоната с гофрированием. Выдержите его в трендовом эко-стиле, соорудив каркас из древесины;
- поиграйте с чертежом, выбрав необычную форму альтанки – один лист разместите близко к грунту, а второй оставьте незамкнутым;
- куполообразная оранжерея с открытыми стенами – прекрасная возможность отдохнуть в экологически чистых и комфортных условиях;
- конструкции из профиля и поликарбоната придайте классический вид. Она будет немного пафосным, но торжественным решением для участка в пейзажном или версальском стиле;
- ценителям максимальных удобств понравятся арочные конструкции с остеклением, павильоны около бассейнов, дополненные ковкой или крышей-куполом.
Соорудите пристройку к дому, сделав из поликарбоната навес для вашей беседки в виде продолжения кровли. Выход организуйте с внутренней части двора. В такой альтанке будет тепло даже зимой.
Выбор материала
Чтобы беседка из поликарбоната своими руками была построена технологически верно, учитывайте следующие критерии выбора материала:
- Ширину сотового или монолитного листа. В первом случае этот показатель равняется 2,10 м, а во втором – 2,05 м.
- Длину профилей. Монолитные выпускаются длиной до 6 м, а сотовый поликарбонатный пластик – до 12 м. Нарезку пластин можно заказать у производителя.
- Светопрозрачность. Пропускная способность монолитного типа материала – выше, а сотовый пропускает 88 % лучей.
- Изоляционные показатели. У сотового типа поликарбоната уровень шумо- и теплоизоляции выше.
Обе разновидности полимерных пластин имеют травмобезопасные края, не трескаются и не скалываются. Практичные беседки и прочные навесы из различного поликарбоната могут иметь функциональное или декоративное значение.
Подбираем каркас
Чтобы сделать беседку из поликарбоната своими руками, понадобиться определиться с типом несущего каркаса. Древесина и металл – популярные материалы для настила поликарбонатных листов. Металлические детали будут прочными, надежными, но древесину проще монтировать. При эксплуатации сооружение требует ухода: металл периодически красят, а дерево – обрабатывают противогнильными пропитками.
Как построить беседку из поликарбоната своими руками
Опираясь на фото чертежей и видео-инструкции изготовления беседки из поликарбоната, можно без труда построить ее на своем садовом участке.
Подготовительные работы
В соответствии с необходимыми размерами беседки, ее формы и конструкции, нужно выбрать подходящее место для ее установки и подготовить его: расчистить, выровнять, освободить от всего ненужного. Площадка должна находиться на ровном месте без перепадов грунта, по возможности, там, где солнце меняется в течение дня, т.е. не солнечный и участок, но и не слишком затененный.
Далее следует составить подробные чертежи будущей постройки с учетом ее веса, размеров и сложностей конструкции. Схема беседки должна составляться с учетом используемых материалов для каркаса и крыши. Опоры могут изготавливаться из дерева, металлической трубы или из камня. В последнем случае на фундамент будет создаваться самое большое давление, поэтому следует его делать более прочным.

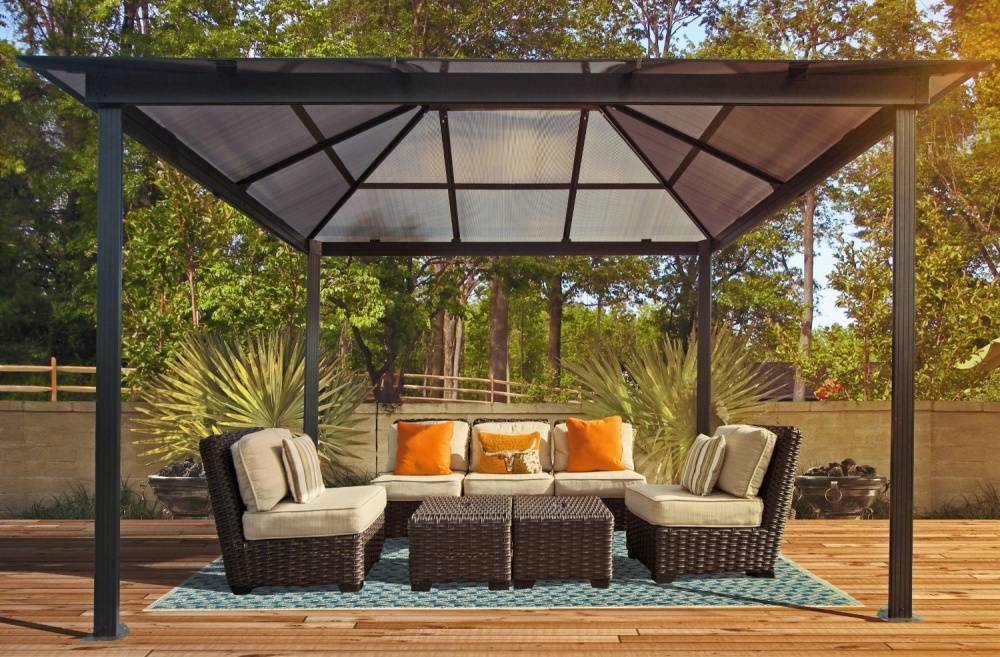

Рассмотрим, как построить беседку из металлического профиля и поликарбоната, а также закрытую беседку на бетонном основании.
Как сделать беседку из поликарбоната своими руками
Соединение листов
Беседка из профильного каркаса легкая, поэтому ее установка возможна непосредственно на грунт. Главное при этом – выбрать правильное место – ровное, на возвышенности, чтобы конструкцию не подтапливало дождевой водой.
Согласно разработанному заранее проекту, на участке размечаются места для установки опорных столбов, для чего в грунте пробуриваются отверстия. На дно ям выкладывается песчано-щебеночная подушка толщиной 20-30 см, хорошо утрамбовывается. На нижнюю часть металлических труб можно наварить металлические полоски положением крест-накрест, чтобы создать дополнительную устойчивость. После того, как столбы будут установлены в отверстия и выровнены по уровню, они заливаются бетоном. На фото можно посмотреть подробности процесса установки опорных столбов.
Далее производится сборка каркаса. Металлический каркас можно изготовить, соединив профильные трубы сваркой, но при этом нужно иметь минимальные навыки сварки и сам аппарат. Можно использовать другой метод – сборку на болтах. Столбы соединяются верхними перемычками, и на этом этапе формируется кровля. Если планируется изготовить закрытую беседку, по бокам между столбами нужно сделать обрешетку, на которую будут крепится листы поликарбоната.
Пол внутри дачного навеса можно сделать тремя способами: залить бетоном, уложить кирпичной плиткой или сделать деревянный настил. Последний вариант самый оптимальный, поскольку делается возвышенным, препятствуя затеканию дождевой воды в беседку. Для изготовления настила по периметру столбов приваривается уголок, который служит полочкой для досок. На них устанавливаются балки с шагом 500 мм, которые затем обшиваются половой доской.
На последнем этапе работ сделанная из профиля беседка обшивается поликарбонатом, листы которого отрезаются циркуляркой с диском для резки алюминия. После резки листов на необходимые размеры их торцы закрываются специальным торцевым профилем и обрабатываются герметиком. Вместо него можно использовать специальную клейкую алюминиевую ленту. Стыковка листов между собой производится с помощью специального профиля, а сам поликарбонат через просверленные отверстия крепится к каркасу на саморезы с резиновой уплотненной шайбой.
Не следует слишком туго закручивать саморезы, это может деформировать лист.
Когда беседка большого размера, ее крыша обычно сложной формы, многоскатная. Для установки листов поликарбоната на крышу опорные столбы сверху соединяются по периметру деревянными балками, образуя верхнюю обвязку. По углам крепятся стропила, соединяясь друг с другом в центре крыши. Стропила фиксируются между собой с помощью уголков и перемычек. Чтобы было понятнее, монтаж кровли и крепление листов поликарбоната можно посмотреть на видео.
