Установка и описание автоматического воздухоотводчика

4 Удаление воздуха из радиаторов

В идеале воздух поднимается к наивысшим участкам контура, где находятся сбрасыватели, и стравливается клапанами. Но как показала практика, ошибки во время прокладки труб либо проектирования системы приводят к образованию пробок на труднодоступных участках. Для того чтобы избавиться от этой пробки, нужно отыскать ее месторасположение — по журчанию теплового носителя, который проходит через завоздушенные места, по более низкой температуре трубопровода или батарей, по глухому звуку во время простукивания отопительных труб.

В сложных случаях можно на пробку действовать одновременно температурой и давлением. Тепловой носитель запрещается нагревать выше максимально допустимых критических показателей, чтобы не испортить отопительную систему. Постоянное образование пробки на одном участке говорит о некорректной установке или просчетах во время проектирования. Необходимо поставить в проблемной зоне отводчик воздуха, врезав тройник в трубу.

В каких местах устанавливают сбросной клапан?

В каждой отопительной водной системе отопления есть участки, на которых обязательно производится установка воздухоотводчика. Если речь идет о кранах Маевского, то они монтируются на всех радиаторах в верхней точке разводки.

Автоматические воздухоотводчики монтируются строго вертикально в таких точках отопительной сети:

• на группе безопасности возле котла, который установлен в разводках закрытого типа;
• на каждом коллекторе полов с подогревом;
• если наивысшей точкой контура является магистраль, а не радиатор, то прибор устанавливается и здесь;
• если в конструкции предусмотрен бойлер косвенного подогрева или буферная емкость, то они тоже оборудуются воздухоотводчиками;
• на полотенцесушитель;
• на гидрострелку;
• в распределительную гребенку разветвленных сетей.

Кроме вышеперечисленных обязательных точек для установки клапана, их монтаж выполняется на проблемных участках теплосети, где из-за трудностей с прокладкой магистрали образовались повернутые кверху П-образные петли. Такие участки могут появиться при огибании дверного проема или лестничного марша. Здесь воздушные пробки образуются обязательно, поэтому монтируются только клапаны автоматического типа.

Неисправности обратного клапана

Поломки на запорном устройстве чаще всего характеризуются постоянным протеканием воды или полным отсутствием жидкости. Протекание воды только при нагреве указывает на правильную работу агрегата.

Основными причинами протечки являются следующие факторы:

1. Если жидкость протекает из холодного бойлера, причем ритм капели непостоянный, то, возможно, давление в водопроводной сети слишком высокое. Поэтому в таких ситуациях придется ставить на входе водопровода редуктор, который нормализует давление в сети.
2. Иногда жидкость может протекать из-за мусора, который попал под седло изделия. В этом случае можно попробовать промыть клапан рычагом аварийного спуска. Но, если все же не удалось восстановить работоспособность устройства, то разборную модель можно прочистить, а вот неразборный узел придется менять.
3. В случае если вода не поступает в бак, возможно, произошло засорение накипью внутренних частей механизма. В такой ситуации нужно прочистить механически внутренности изделия.
4. И, конечно, часто случается поломка запорного устройства из-за неправильной установки.

Помните, что от правильного функционирования предохранительного устройства зависит не только здоровье, но и жизнь жителей дома. Главное, не забывайте, что применение простого обратного клапана может только усугубить опасную ситуацию.

Назначение и виды воздухоотводчиков

Воздухоотводчики применяются для удаления скопившегося воздуха из системы отопления. Разделяются на ручные, открываемые обслуживающим персоналом и автоматические, не требующие участие человека. Простейшим устройством является кран. Более сложное устройство – воздухосборник. Современные устройства – автоматический воздушный клапан для отопления. В отдельных элементах системы отопления применяются специальные устройства. Самое распространенное — «кран Маевского».

Ручные воздухоотводчики

При заполнении системы отопления, теплоноситель, поступая под давлением, должен вытеснить весь газ. Для этого, в самой верхней точке системы, устанавливается кран для стравливания воздуха из отопительной системы. Чтобы заполнение произошло относительно в короткие сроки, пропускная способность крана должна обеспечить свободный выход. Поэтому устанавливают краны диаметром не менее 15 мм, а иногда и больше. После заполнения системы кран перекрывается.

В первые дни работы отопления газы очень активно выделяются из теплоносителя и накапливаются. Поэтому обслуживающий персонал ежедневно, а иногда и 2 раза в день, обходит все краны для спуска воздуха и производит его выпуск. Для этого требуется много слесарей и времени.

Для уменьшения трудозатрат стали устанавливать небольшие резервуары для сбора воздуха, которые так и назывались – воздухосборники. Теперь обход можно было выполнять намного реже, но все равно он требовался.

В современных домах все чаще применяется поквартирная разводка отопления с нижним расположением трубопровода. Применение такой системы отопления дает ряд преимуществ: экономию материалов при монтаже, поквартирный учет тепла, поквартирное регулирование температуры, вплоть до полного отключения, улучшает дизайн помещения. Но возникают и некоторые проблемы. При заполнении такой системы отопления, воздух, находящийся в батареях, невозможно вытеснить из нее. Поскольку отопительный прибор находится выше трубопровода.

Схемы однотрубной системы отопления в частном доме Однотрубная система отопления частного дома с нижней разводкой: схема Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Поэтому для спуска воздуха, все современные отопительные приборы комплектуются воздухоотводным клапаном для удаления газов, небольшого размера, его название «кран Маевского». По фамилии изобретателя этого крана. Открываются и закрываются эти краны только вручную. Принцип устройства прост. В пробку вворачивается винт, заостренный в конце на конус. При двух, трех оборотах, конус отходит от отверстия и медленно выпускает воздух. При появлении капель воды винт вворачивается назад и перекрывает отверстие.

Автоматические воздухоотводчики

В наше время все производственные процессы стремятся автоматизировать для сокращения затрат и повышения качества. И вместо воздухосборников придумали автоматический воздухоотводный клапан. Который самостоятельно спустит воздух из системы отопления.

Устройство автоматического воздушного клапана на отопление напоминает поплавок в карбюраторе автомобиля. При накапливании воздуха поплавок опускается. Игла, закрепленная на оси поплавка, открывает отверстие, через которое газы выходят наружу. Вода, заполняя поплавковую камеру, поднимает поплавок, и игла перекрывает отверстие. Некоторые автоматические воздушные клапаны имеют более сложное устройство, но принцип используется тот же. Для проверки работоспособности клапана на многих устанавливается кнопка со штоком, которой можно вручную опустить поплавок и проверить наличие воздуха. Заодно оторвать острие иглы от седла отверстия, если произошло залипание, за счет отложения солей, присутствующих в составе воды.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

• пластиковый корпус с боковым отверстием;
• крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
• резиновой мембраны или штока;
• уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

• если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
• при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
• через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки.

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

• Прямые приборы традиционного типа. Они монтируются только вертикально.
• Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
• Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

• для открывания используется металлическая или пластиковая рукоятка;
• чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
• для откручивания специальным ключом стоит винт с четырехгранным наконечником.

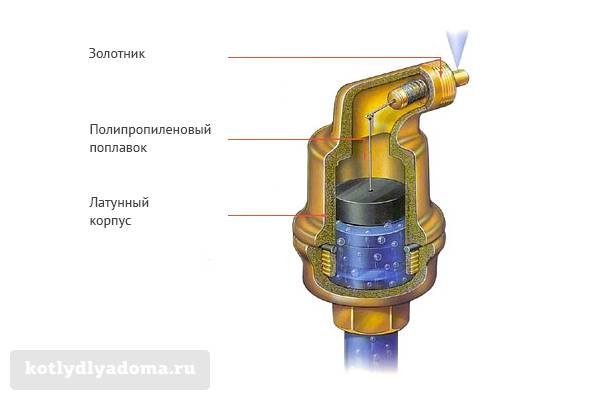

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Конструкция и принцип работы

Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:

1. Поддерживать перепад давлений на одном уровне.
2. Ограничивать расход теплоносителя.
3. Перекрывать трубопроводную магистраль.
4. Выполнять функции слива для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:

1. Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
2. Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B

1. Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
2. Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
3. Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
4. Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.

Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция

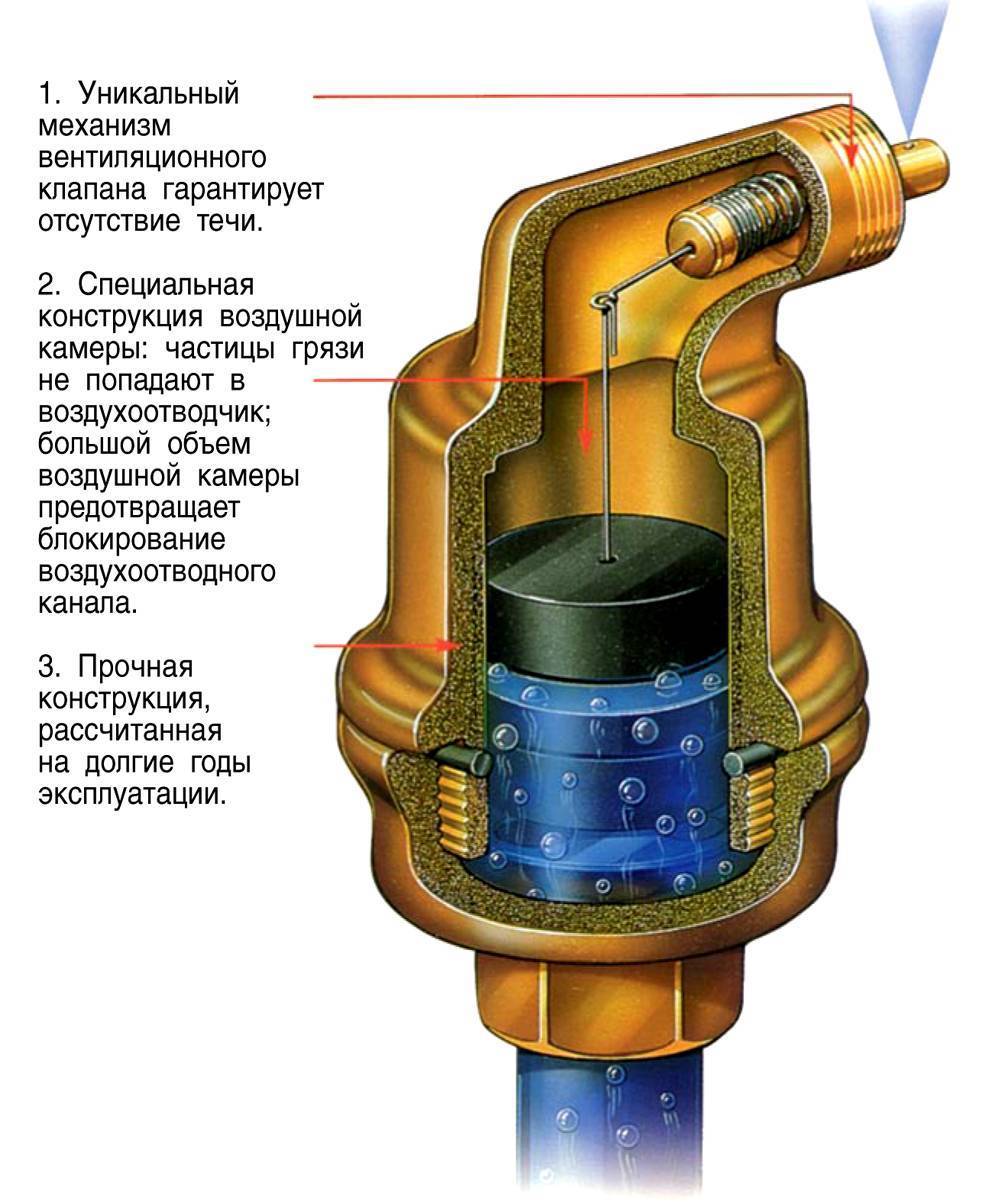

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать: Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают. Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее. Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов. https://youtube.com/watch?v=Q4LOLnuFOoc
