Аварийный светодиодный светильник — виды и требования пожарной безопасности

Как сделать аварийное освещение варианты

Задумываться об установке аварийного оборудования необходимо еще на стадии проектирования.  На схемах для обозначения этого типа оборудования используется маркировка в виде буква «А».

Как вариант, можно изначально выбрать тип светильников, оборудованных БАПами. Таким образом, в случае аварии будет включаться лишь один модуль, выдавая не 100, а 10-15% освещения. В этом случае большое значение имеет местоположение светильников и равноудаленность их друг от друга.

В качестве модуля могут использоваться как светодиоды, так и лампы высокого давления.

Сами БАПы выпускаются в виде встроенного и внешнего оборудования. Первый тип монтируется между драйвером и подключается к одиночному модулю. Второй применяется при модернизации уже установленного рабочего освещения. Он подсоединяется непосредственно к источнику питания и проецирует напряжение в 220 В, таким образом, обеспечивая 100%-ый светопоток.

Техники чаще всего выбирают второй способ, так как он обладает рядом преимуществ:

• малые временные затраты на модернизацию (не требует разбора оборудования);
• меньшее число светоточек за счет более высокой мощности их работы (при этом все показатели соответствуют нормам);
• экономия финансовых затрат на оборудование и установку (разница может составлять 35-40%);
• подключение сразу нескольких приборов к одному БАП.

В последнем случае при использовании мощного аккумулятора можно подключить аварийные светильники, находящиеся на расстоянии до 200 метров, например, используемые на внешних стенах здания.

Централизованное аварийное освещение

Централизованная система – одно из самых технологичных и современных решений. Она часто применяется в больших по площади помещениях: торговых центрах, залах аэропорта, офисных зданиях.

Для работы подобной системы нецелесообразно применение встроенных БАП, поэтому чаще всего источники питания монтируются отдельно и подсоединяются сразу к нескольким светоточкам. Тестирование же производится с помощью специального устройства-контроллера с непосредственным участием 2-ух человек.

Данное решение имеет свои достоинства:

1. Автоматизированный режим тестирования с фиксацией результата в памяти контроллера.
2. Высокая надежность.
3. Экономичность в сравнении с оборудованием каждого светильника отдельным аккумулятором.
4. Более долгий срок эксплуатации централизованного БАП (до 12 лет).
5. Возможность подключения к аварийному освещению пожарной автоматики.
6. Управление с одного пульта.
7. Возможности модернизации уже установленной системы.

Выбор варианта освещения зависит от площади, количества приборов освещения и световых указателей.

Требования к светильникам

При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.

Такую проверку продукция проходит у производителя

Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения

Их можно использовать только при наличии специального сертификата

Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru

При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.

Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.

Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.

Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.

В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.

Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

Аварийное освещение в детской библиотекеИсточник elsonpro.ru

Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.

При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.

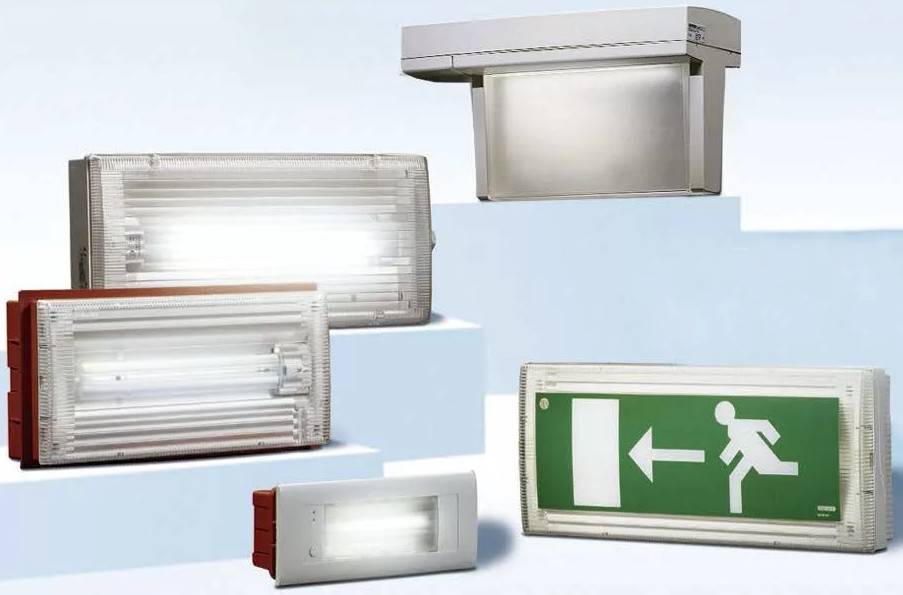

Различные виды аварийного освещенияИсточник pulscen.ru

В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.

К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

Освещение эвакуационной лестницыИсточник hiden-home.ru

Оптимальное значение параметра для рабочего места

Требования к освещению рабочего места определяется по ряду параметров. Ключевые требования к освещению:

Яркость должна быть отлажена таким образом, чтобы не создавать проблем со зрительными органами человека. Она не должна быть слабой, чтобы сотруднику не приходилось напрягать глаза, но и не должна быть ослепляющей, из-за чего работать не получится.
Подсветка должна быть равномерной. Сотрудник не должен страдать от избытка неудачных теней. Если базового света не хватает для их устранения, то требуется подключить вспомогательные источники света

Например, лампу настольного типа.
Восприятие света может быть индивидуальным, поэтому важно оставлять сотруднику возможность самостоятельно отлаживать какие-то параметры, которые обеспечат ему комфортное восприятие света и продуктивную работоспособность.

Недостаточное освещение и несоблюдение этих требований при организации рабочего места приведёт к ухудшению зрения сотрудников в офисе или ином помещении, снижению рабочей эффективности и низкому достижению целей компании. Если часть сотрудников имеет изначальные проблемы со зрением, им может потребоваться обеспечение дополнительных условий, которые позволят эффективно работать.

Два вида света задействуется в повседневной жизни: естественный и искусственный. Оптимальным признаётся сочетание этих типов. Такое сочетание именуется комбинированным (смешанным) вариантом.

Организация комфортного рабочего места

В зависимости от условий труда определяются следующие нормы:

• офис малых размеров требует средней света не менее 500 люкс;
• опен-спейс нормируется показателем не менее 750 люкс;
• зал для конференций — 300 люкс;
• помещение для приёма, секретариат — 300-500 люкс;
• помещения с компьютерной техникой — 400 люкс;
• помещения технического назначения и коридоры — 100-200 люкс;
• архивная комната — 75 люкс.

Если сотрудники работают за компьютером, то обязательно необходимо регламентировать перерывы в выполнении их деятельности. Несоблюдение правила негативным образом скажется на их здоровье и продуктивности. Днём сотрудники могут работать без перерывов не более 2 часов, ночью — не более часа. Каждый сотрудник в обязательном порядке должен устраивать себе перерыв от работа до пятнадцати минут. Это создаст глазам необходимые условия для отдыха. Кроме того, полезно совершать упражнения для отдыха глаз. Но последняя мера не является обязательной, она носит исключительно рекомендованный характер.

Факторы зрительного комфорта

Освещение рабочего места требует учитывания нескольких факторов. К таким факторам относится следующее:

• цветовой интерьер помещения. Оптимальнее всего использовать светлые, зелёные или желтоватые оттенки, так как они положительным образом сказываются на зрении. Такие оттенки являются более щадящими и не требуют избыточно напрягать зрительные органы;
• отлаженная яркость и контрастность;
• световая однородность;
• устранение бликов и мерцания с поверхностей (например, экрана монитора).

Все эти факторы влияют на свет, вместе с ним комфорт, степень утомляемости и расслабление глаз. Требуется подобрать правильный светильник и организовать сотрудникам условия максимально комфортные как по части наружного, так и по части внутреннего пребывания (организовать дежурное освещение, общее и т.д.).

Выбор ламп для освещения рабочего места

Рабочему месту подходящее значение параметра придадут лампы светодиодного типа. Помимо выполнения центральной задачи, они обладают следующими преимуществами:

• небольшая стоимость;
• длительный период эксплуатации;
• малый расход электроэнергии.

Второе место можно отдать лампам галогенного типа. Но при их покупке стоит учитывать, что у них высокая степень нагрева и не получится встроить их в любые приборы.

На третьем месте люминесцентная лампа, она также может быть использована, но её свет гораздо хуже (является неестественным).

Оптимальнее всего комбинировать варианты и приобретать вспомогательный свет (специальная электроустановка и так далее).

Освещение рабочих мест требует выбора подходящего типа лампы, также уделяйте внимание месту расположения светильника, благодаря которому выполняется освещение рабочей зоны. От этого зависит, насколько удачным будет выбранный вариант. Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно

Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно.

Технические мероприятия

Если вы решите все организационные вопросы, тогда можно будет переходить к выбору схемы электроснабжения на строительной площадке. Также вы можете определить место, где будет установлен щит для электроснабжения. Если ваш участок считается отдаленным более чем на 25 метров от линии электропередач, тогда вам необходимо будет установить дополнительную опору.

По правилам электрический щит необходимо установить на территории заявителя. Именно в щите и будет выполняться разветвление электропроводки по всему участку. Чтобы выполнить оптимальное распределение мощности, вам необходимо будет установить силовые провода и подвести их к подъемному механизму.

Сначала система временного освещения может включать в себя всего несколько проекторов. Впоследствии вы сможете расширить свою систему. Если вы желаете изучить виды уличного освещения, тогда следует перейти в соответствующую статью.

Устройство сети аварийного освещения

Следующим важным вопросом является устройство сети. Ведь аварийное и рабочее освещение должны конструктивно дополнять друг друга. И при аварийных ситуациях на одной из сетей освещения это не отражалось на работоспособности второй.

Питание сетей аварийного освещения

Прежде всего рассмотрим вопрос питания сетей аварийного освещения. Ведь от него напрямую зависит не только цена проекта, но условия по их монтажу. И здесь для нас есть несколько возможных вариантов реализации.

Сети аварийного освещения должны питания от автономного источника питания, не зависящего от рабочего освещения. Для этого применяются резервные лини электроснабжения, дизельные или бензиновые генераторы с автоматической системой запуска, аккумуляторные батареи. Причем последние могут применяться как для питания всей аварийной сети в целом, так и для питания отдельных светильников.

Питание аварийного освещения от резервной электросети

• Давайте рассмотрим каждый из этих вариантов отдельно. Первым из них является наличие отдельного питания от сети переменного тока. Но такое резервное питание электроснабжающие компании обычно предоставляют только потребителям 1 или 2 категории.
• Вторым возможным вариантом является установка дизельного или бензинового аварийного генератора. Причем обязательным условием является его автозапуск при исчезновении рабочего напряжения, как на видео.

• При небольшом количестве светильников в помещении достаточно часто применяются устройства с аккумуляторами. Они представляют собой единый блок, который содержит сам светильник, аккумулятор, блок контроля наличия напряжения рабочей сети, коммутационное устройство для отключения светильника от рабочей сети и под зарядное устройство для аккумулятора.
• Как вы понимаете стоимость таких устройств на порядок выше, но зачастую их применение обходится значительно дешевле чем монтаж и обслуживание полноценной сети постоянного тока.

На фото лампы аварийного освещения со встроенным аккумулятором

Полноценная сеть постоянного тока питается от аккумуляторных батарей соответствующей емкости. Такой блок аварийного освещения кроме самой батареи должен иметь под зарядное устройство, независимые распределительные щиты и полностью автономную электрическую сеть.

Требования к сетям аварийного освещения

Теперь давайте поговорим о общих правилах устройства аварийных сетей освещения. Ведь здесь все строго регламентировано начиная от качества светильников, которые должны соответствовать ГОСТ Р МЭК 60598-2-22-99 не только по своим качествам, но и по эксплуатационным испытаниям, и заканчивая требованиями к распределительным щитам.

Итак:

• Прежде всего то, что касается работы аварийного освещения. Согласно п.7.66 СНиП 23 – 05 – 95 освещение рабочее и аварийное может находится в работе постоянно, а может включаться в работу только в аварийных ситуациях.
• Если аварийная сеть включается в работу только при исчезновении питания рабочей сети, то должна быть предусмотрена схема и обратного перехода при появлении рабочего напряжения.
• Если обратный переход не допустим по условиям сети. Например, при питании сети аварийного освещения от сети постоянного тока, либо при несинхронности работы автономного генератора, то в этом случае должна быть предусмотрена механическая блокировка. Она должна обеспечить обратный переход только с перерывом питания.

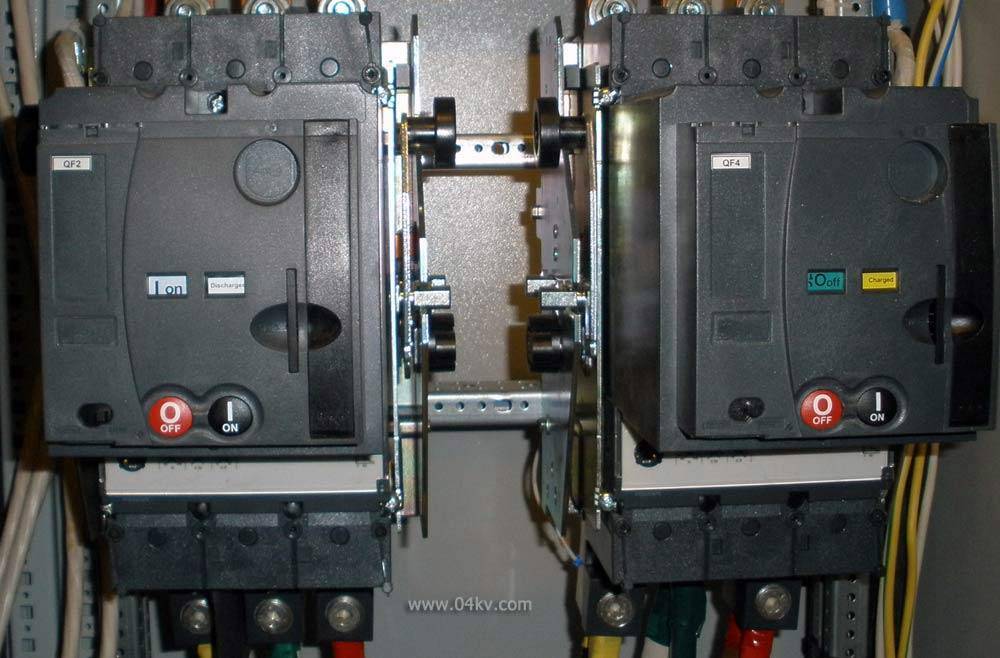

Механическая блокировка между автоматами питания рабочего и аварийного освещения

• Если применяются светильники со встроенными аккумуляторными батареями, то для них должно быть предусмотрено дистанционное управление. Ведь в случае их питания от рабочей сети, при обычном отключении рабочего освещения может произойти саморазряд батареи. Поэтому должна быть предусмотрена система для подачи напряжения и их подзарядки.
• Теперь что касается ламп. Для аварийных сетей следует использовать лампы накаливания. Так же допускается использовать люминесцентные и газоразрядные лампы, но только при их быстром повторном загорании и отсутствии стартера. Кроме того, такие лампы разрешается использовать только в помещениях температура в которых не опускается ниже +5⁰С.
• Согласно ГОСТ Р 50571.5.56-2013 п.560.9.2 к одной линии аварийного освещения запрещается подключать более 20 ламп. При этом их суммарная мощность не должна превышать номинальные параметры защитного устройства более чем на 60%.
• Щит аварийного освещения должен располагаться в местах удобных для обслуживания, иметь соответствующее обозначение и иметь защиту от теплового воздействия.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

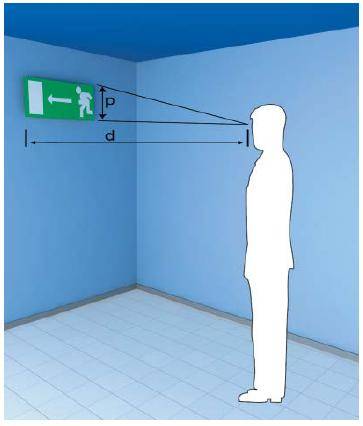

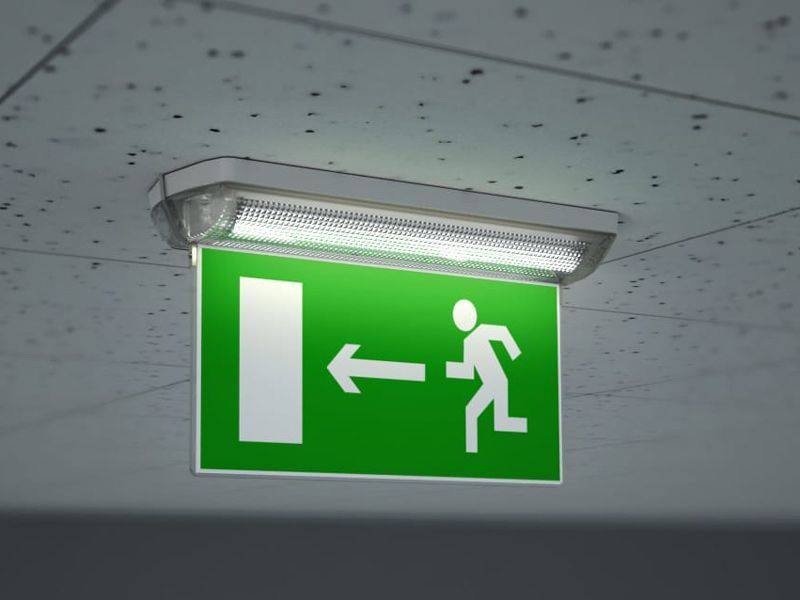

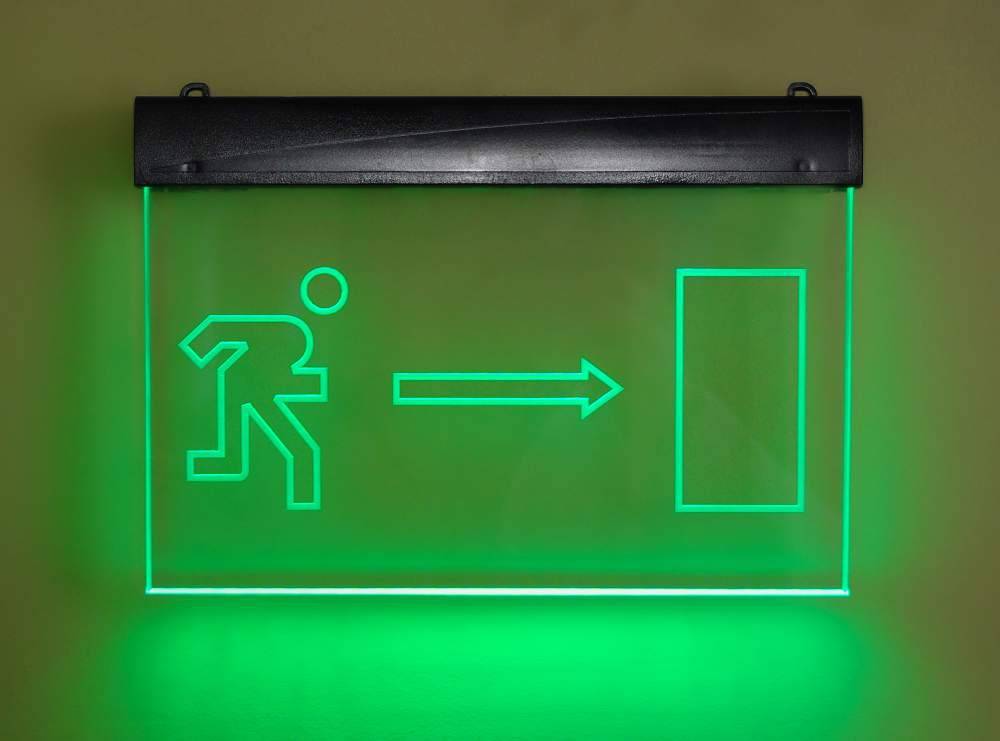

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;

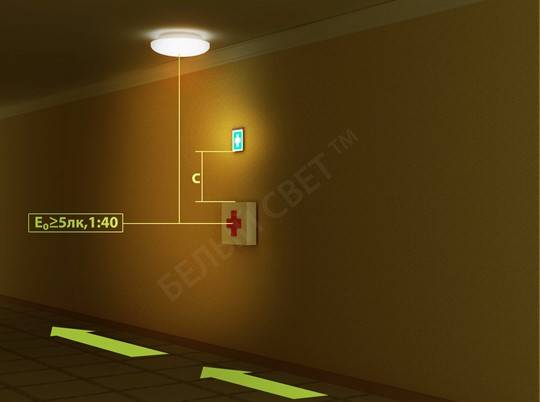

• для обозначения поста медицинской помощи;

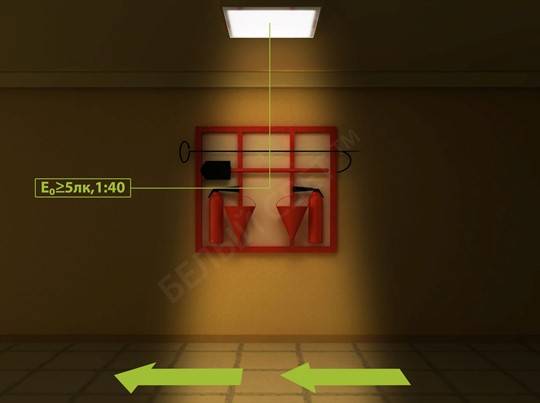

• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Организация аварийного освещения

Основные методы проведения монтажных работ для дополнительных сетей аварийной системы подачи электроэнергии:

Прокладывание вспомогательной сети переменного тока, выполняется параллельным способом к основной. Обновление подключения происходит за одну минуту, что обеспечивает бесперебойную деятельность на производстве. Но параллельная электрическая сеть может устанавливаться не в любых ситуациях:

1. Первая группа объединяет стратегически важные объекты, где малейший сбой электропитания может нанести непоправимый вред людям, государству и самому объекту.
2. Производственные объекты, в которых отключение электрической энергии приводит к масштабному браку выпускаемой продукции, простою большого числа сотрудников, нарушению работоспособности зависящих от производственной линии участков. Запуск безопасного освещения производится вручную операторами. К данной категории относятся почти все административные учреждения и производства.
3. Объекты, где допустим производственный простой (до 1 дня). Включение освещения безопасности происходит автоматически с применением аккумулятора, а также дизельного генератора.

Щит, применяемый для аварийного освещения (сокращенно ЩАО) необходим для приема и распределения электроэнергии при мощности 380В и частоте 50Гц. Их устанавливают в административных зданиях, жилых домах. При помощи ЩАО обеспечивается защита от токов к.з. и перегрузок. Материалом изготовления выступает металл либо негорючий пластик. Любая схема устройства аварийного освещения включает в себя электрогенератор, осветительное оборудование, вспомогательные структурные детали. Схема подключения – есть структура устройства аварийного освещения, в котором применяются основные и вспомогательные ресурсы питания.

ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ В СОСТАВЕ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ

Охранное освещение – обязательный компонент систем видеонаблюдения. Оно создает достаточные для видеозаписи происходящего условия освещенности, чтобы можно было различить происходящее, обнаружить нарушителей.

Чаще всего управление охранным освещением, сигнализацией и системами видеонаблюдения осуществляется из одного центра, а работа оборудования синхронизируется.

Некоторые производители электротехнической продукции выпускают готовые системы, которые устанавливаются на объекте, решая вопрос охраны комплексно:

• светильники объединяются в группы с кольцевой структурой построения линии;
• есть функция плавной регулировки интенсивности светового потока;
• имеется внутренний контроль осветительного прибора на отказ, защита от грозы, короткого замыкания;
• предусмотрена возможность управления светильниками как по отдельности, так и целыми группами;
• драйвера светильников и прожекторов делаются с многоступенчатой системой защиты от скачков напряжения;
• при отказе отдельных элементов все оборудование переходит в автономный режим работы.

Нормы уровня освещенности в зоне действия видео и телекамер устанавливаются стандартами СНиП, интенсивность светового потока измеряются люксметром. Освещение должно иметь спектральную чувствительность, аналогичную свойствам зрения человека.

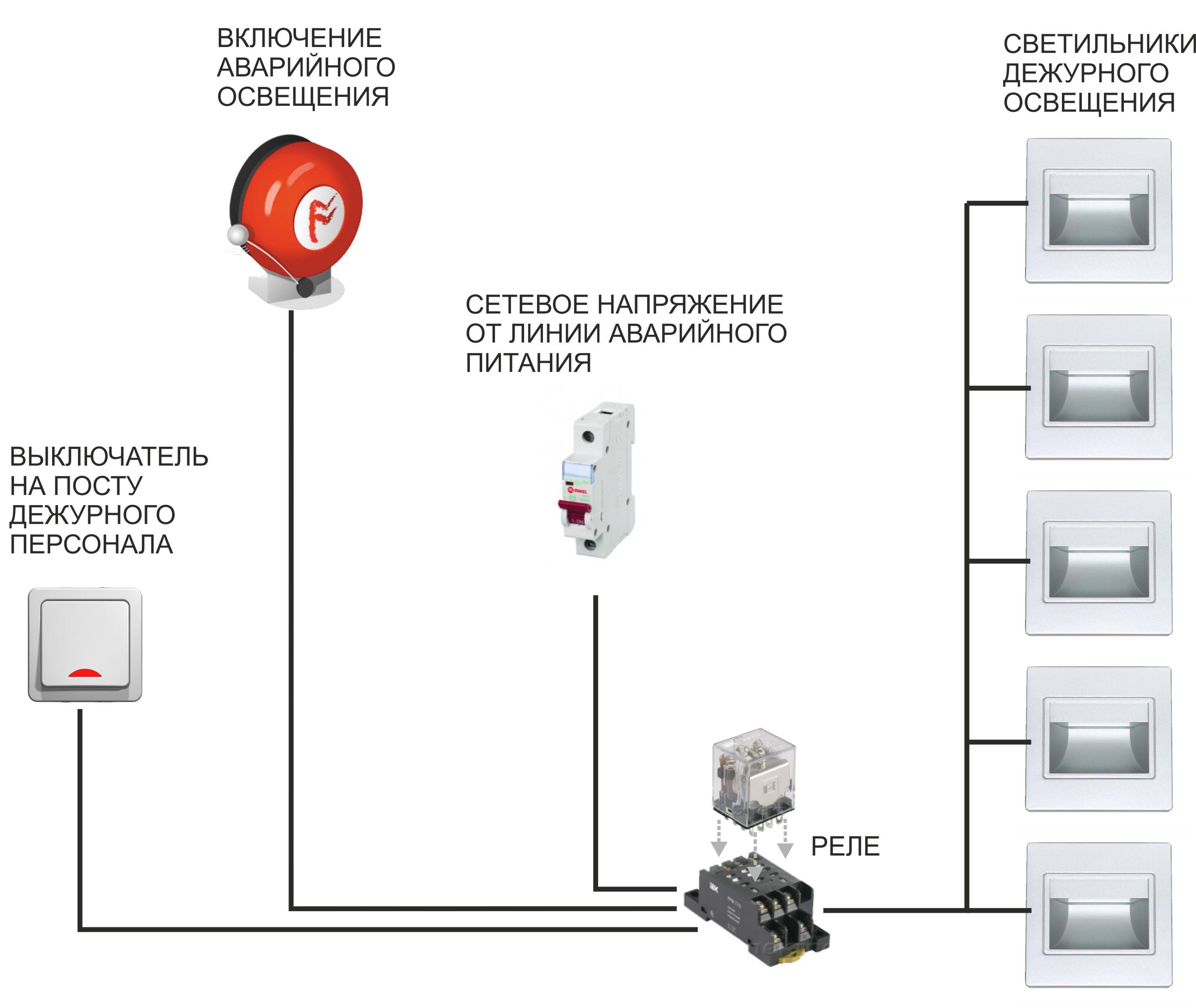

Подключение через выключатель

При подключении аварийного светильника через отдельный устройство  выключателя, часто возникает вопрос о том, как оборудование перейдет в спецрежим, если выключатель отключен.

Все рабочее аварийное освещение, даже при установке выключателей, отдельной кабельной линией соединяется со щитком. Специальное реле производит мониторинг напряжения не в приборе включения, а в щитовой. В итоге, при потере напряжения в щитке в осветительный прибор подается сигнал переключения на работу аккумуляторной батареи.

Таким образом, даже при выключателе, находящемся в положении «ВЫКЛ» светильник все равно будет функционировать в условиях аварийной ситуации.

Свод правил рекомендует обеспечить дополнительное питание данного типа осветительных приборов от альтернативного источника, проще говоря, не от одного щита, а от двух. Тогда в случае аварии, первое переключение происходит на запасной щиток, а в случае выхода его из строя на аккумуляторы.

Проектирование аварийного освещения

Проектирование аварийного освещения

Нужно ли оснащать ваше здание аварийным освещением; и если да – почему? На каких нормативах базируется проектирование аварийного освещения, и насколько сложно (и дорого) смонтировать дополнительные линии в существующем помещении? С этими и многими другими подобными вопросами компании «Энерджи Системз» приходится сталкиваться регулярно, поскольку разработка электропроектов – одно из основных направлений нашей деятельности. Данная статья – это разъяснение касательно норм аварийного освещения, условий его проектирования и монтажа. Мы не будем злоупотреблять терминологией и расскажем о том, чем руководствуемся при разработке электропроектов аварийного освещения.

Обоснование требований, освещения нормы проектирования

Существуют десятки нормативных документов, обосновывающих требования о применении аварийного освещения. Перечислять все эти регламенты, ведомственные приказы, правила и прочее попросту нет смысла – каждая контролирующая инстанция опирается на свои (ведомственные) нормативы.

Например, МЧС обосновывает обязательность проектирования и монтажа аварийного освещения техническим регламентом «О пожарной безопасности»; представители энергонадзора ссылаются на ПУЭ, а когда речь идет о детских учреждениях, эмиссары-инспектора апеллируют к санитарным требованиям.

Проект электроснабжения детского сада

Чтобы определить целесообразность (и обоснованность) применения аварийного освещения, обратимся СП 52.13330.2011.

Итак, аварийное освещение следует предусматривать там, где перебои со штатным освещением могут привести к промышленному или техногенному инциденту, к длительному нарушению технологического цикла или же к нарушению режима работы значимых объектов (например, коммунальных сооружений тепло- и водоснабжения) и детских учреждений (при этом количество детей значения не имеет).

Разумеется, формулировки несколько размыты, но этого достаточно для создания общей картины. С деталями можно ознакомиться в Федеральном законе №123 «О пожарной безопасности».

В любом случае, если ваш объект вызывает повышенный интерес со стороны МЧС или Ростехнадзора, со стопроцентной уверенностью можно утверждать, что без проектирования и внедрения аварийного освещения вам не обойтись.

Существует два вида аварийного освещения – эвакуационное и резервное. Название первого говорит само за себя; второе призвано обеспечить нормальный технологический цикл или его завершение на период перебоев в электропитании, упредить травмирование персонала, порчу имущества и многие другие негативные последствия.

Основные технические моменты проектирования аварийного освещения

Аварийное освещение упоминается (и конкретизируется) сразу в нескольких главах Правил устройств электроустановок (ПУЭ, раздел 6). Вкратце охарактеризуем основные параметры, учитываемые при проектировании аварийных линий освещения:

• 1) аварийные линии подключаются к сетям, независимых от постоянной схемы электроснабжения;
• 2) интервал срабатывания резервного освещения не должен превышать 15 сек. после отключения рабочего освещения, и не более 60 сек. – если резервное освещение обеспечивает освещенность, аналогичную штатной;
• 3) эвакуационное освещение срабатывает через полсекунды после аварии на основной линии. Максимум через 10 сек. параметры по освещенности должны быть тождественны нормируемым показателям;
• 4) продолжительность работы эвакуационного освещения – минимум 1 час;
• 5) в сетях аварийного освещения рекомендовано применять светодиодные и люминесцентные светильники. Газоразрядные лампы и лампы накаливания допускаются с рядом оговорок;
• 6) существует две схемы аварийного освещения. Первый вариант предусматривает постоянное электропитание аварийных светильников, второй – автоматическое включение в случае перебоев с напряжением.

Перечислять технические аспекты к аварийным сетям освещения можно очень долго – требований действительно много и они довольно специфичны

Стоит отдельно упомянуть, что параметры аварийного освещения всегда вызывают пристальное внимание надзорных инстанций: это касается как фактических характеристик, так и проектных решений. Если вы стремитесь получить электропроект освещения, полностью соответствующий нормативным требованиям, «Энерджи Системс», чья специфика – разработка электропроекта, сумеет вам помочь. Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

24.06.2014

Требования пожарной безопасности к аварийному освещению

Для разъяснения всех вопросов по нормам пожарной безопасности следует обращаться к ФЗ №123 от 22.07.2008 года, где прописывается их технический регламент. В статье 84 этого Закона разъясняются основные требования, предъявляемые к аварийному освещению и к условиям его работы при возникновении возгорания или аварии.

В нем присутствуют отсылки к сводам правил (СП), которые регламентируют пути экстренной эвакуации людей, а также технические данные элементов системы аварийной подсветки.

Типы аварийных светильников

Применяемые при авариях приборы делятся на 2 вида:

• светильники, размещаемые на путях эвакуации и обеспечивающие их подсветку;
• эвакуационные указатели.

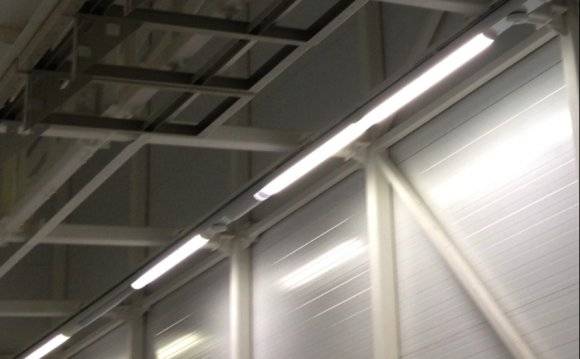

Первый вид  – это стандартные светильники, оборудованные БАП, которые в случае форс-мажора могут продолжать функционировать. Примерное время их работы в таких условиях – 1 час.

В СП описывается рекомендуемая схема расстановки ламп. Расстояние между ними должно быть таким, чтобы в самой слабоосвещенной зоне показатель яркости был не менее 1 Лк, а в самой сильноосвещаемой составлял более 40 Лк.

Время разгорания согласно техническим требованиям может варьироваться от 5 до 10 секунд.

Также различают аварийные светильники:

• постоянного действия;
• непостоянного (работают при помехах в системе питания);
• комбинированные (устройство предусматривает наличие 2-ух ламп, одна из которых работает от рабочего, а другая от аварийного освещения);
• автономные;
• приборы централизованного электропитания (связаны с центральной системой).

Все требования к данным типам устройств описаны в СП.

Места установки

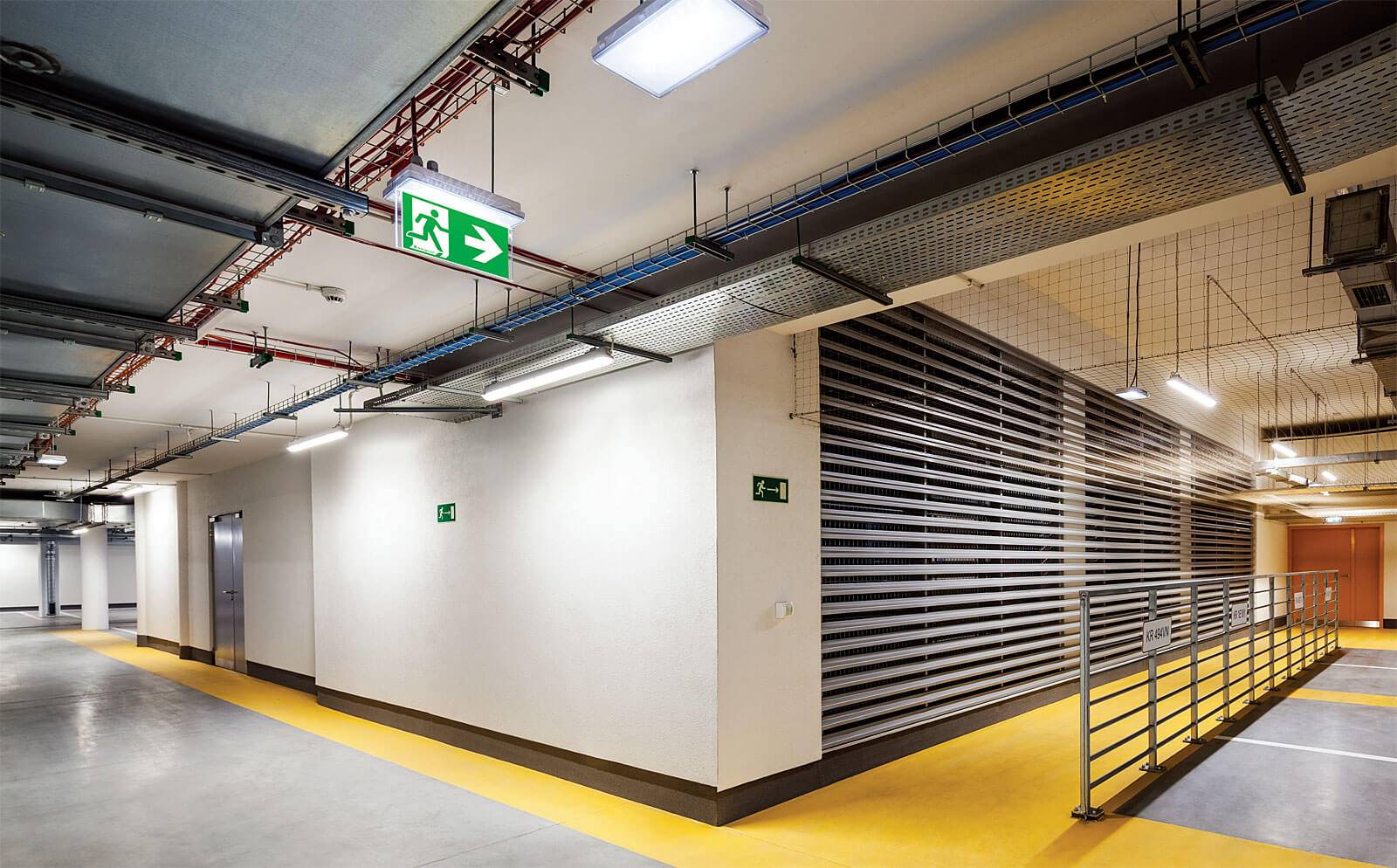

Эвакуационные осветительные приборы устанавливаются:

• в коридорах, в проходах на основных путях эвакуации;
• в точках понижения (повышения) уровня пола;
• на перекрестках и поворотах;
• у пунктов медпомощи;
• возле мест хранения средств пожаротушения;
• около пунктов экстренной связи;
• на проходах лестниц;
• перед эвакуационными планами и выходами;
• возле входа в здание.

Нормы аварийного освещения требуют, чтобы антипанические системы были размещены во всех помещениях, чья площадь превышает 60 м². Так, например, этот вид часто можно увидеть в кинотеатрах, в ТЦ, в фуд-зонах и гипермаркетах. При этом антипанические и эвакуационные типы систем комбинируются друг с другом для обеспечения наиболее безопасного вывода людей из здания или постройки.
