Желонка своими руками: как сделать и особенности использования

Очистка скважинного ствола от песка желонкой

Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии  осуществлять её периодическую очистку.

Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.

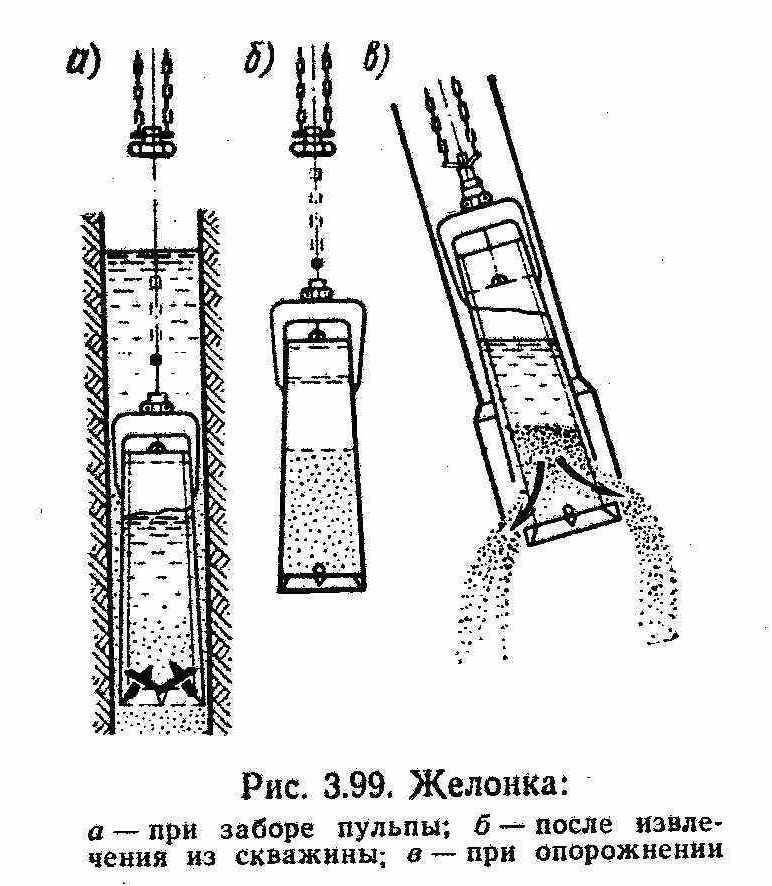

Общий принцип работы желонки

Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.

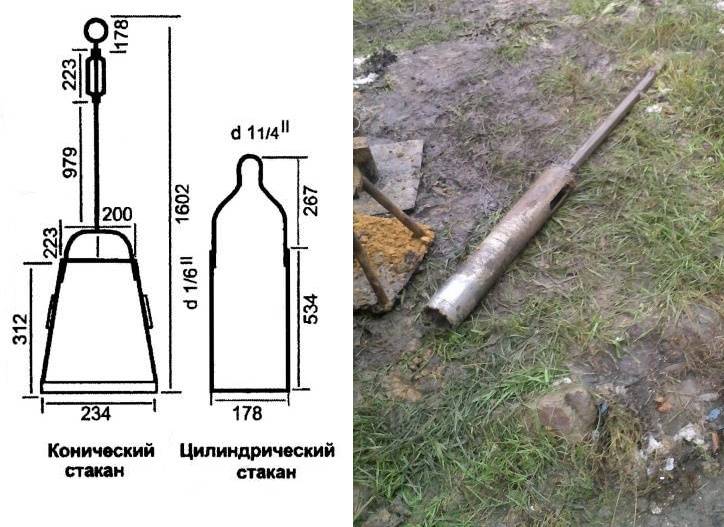

Так выглядит желонка, предназначенная для бурения

Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.

Как минимум, вам придётся резать толстостенную стальную трубу

Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.

Особенности конструкций

В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента.  Клапан может представлять собой:

1. Шарик, перекрывающий зауженный вход в трубу.

Вариант с шаровым клапаном

1. Откидную или складную пластинчатую заслонку.

Вариант со складным плоским клапаном

Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.

• И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
• При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
• На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
• Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.

• В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
• На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.

Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.

Принцип изготовления

Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:

Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаномЖелонка с плоским и шариковым клапаном

Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:

Изготовления корпуса

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом

Этапы сборки с шаровым клапаном

Следуют такому порядку:

1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
2. Через верх заводят внутрь металлический шар.
3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.
5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

• К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
• Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

Воздушные тормозные системы

Тормозные системы – еще одно, наряду с изготовлением ПЭТ-тары, применение сжатого воздуха, без которого повседневную жизнь было бы трудно представить.

Сжатый воздух обеспечивает, в частности, надежную остановку поездов и грузовых автомобилей. Выходного давления в 1 МПа достаточно для безотказного срабатывания тормоза. Сжатый воздух в подобных тормозных системах нагнетается в резервуар, после чего подается в пневматические контуры отдельных тормозов.

Необходимое давление в 1 МПа обеспечивается одноили двухступенчатыми компрессорами. Частота вращения – от средней до высокой (до 1 500 об/мин).

Цилиндры могут быть со смазкой или без нее («сухими»). Подобное применение предъявляет максимальные требования к надежности компрессора. При отказе компрессора во время движения необходима немедленная остановка поезда или грузовика по соображениям безопасности. Опыт показывает, что из компонентов компрессора наиболее высока вероятность отказа у клапана. Поэтому клапан должен иметь чрезвычайно прочную и надежную конструкцию.

Желонка своими руками

При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.

Желонка с шариковым клапаном своими руками (без токарных работ)

Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.

Все что нужно для изготовления желонки с шариковым клапаном

Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.

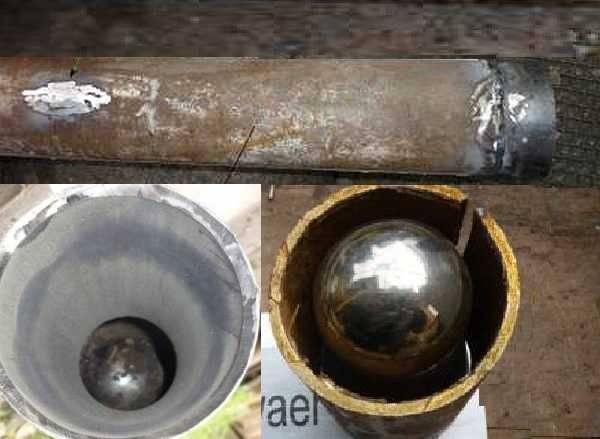

Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри

Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.

Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.

Как сделать желонку самому дома

Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход:  желонка с клапаном из пластиковой бутылки.

Самодельная желонка с клапаном из пластиковой бутылки

Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.

Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.

Только такое крепление, как на фото сверху,  очень ненадежно. Через несколько ударов ваш снаряд может оторваться, и вам придется решать, как достать желонку из скважины. Лучший вариант крепления — цельный, без швов и скруток. Как это сделать станет понятно, если посмотрите видео. Там, кстати, есть важная вещь — как сделать зацепы, чтобы при необходимости можно было желонку вытащить из скважины.

Об организации автономного водоснабжения из скважины или колодца читаем тут.

Рекомендации по выбору

Выбирая обратный клапан, следует учитывать целый ряд параметров. Сюда, в частности, относятся:

1. интенсивность воздушного потока, который будет транспортироваться по системе;
2. производительность воздухообменного устройства, на который будет устанавливаться обратный клапан;
3. мощность устройства выкачки воздуха, в качестве которого может выступать компрессор или вентилятор;
4. степень загрязнения рабочей среды, которая будет транспортироваться по элементам создаваемой системы;
5. температурный режим эксплуатации.

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».

Изготовление своими руками желонки для очистки скважины

Основа конструкции желонки – это труба, правильный подбор габаритов которой влияет на эффективность процесса очистки скважины. Как правильно выбрать трубу для желонки:

Основными размерами трубы для желонки являются ее наружный диаметр и длина отреза, ведь чем с меньшим зазором она будет входить в скважинную трубу, тем лучше будут очищены стенки, но при этом недостаточный зазор между стенками скважины и желонкой может провоцировать ее заклинивание. Длина желонки для скважины — не менее важный размер, т.к. короткая труба будет передвигаться с большими перекосами, а излишняя ее длина значительно утяжеляет конструкцию и может спровоцировать заклинивание желонки при обнаружении перекосов водозаборной трубы.

Наружный диаметр желонки для очистки скважин необходимо подбирать на пару сантиметров меньше диаметра скважины, а длина желонки может варьироваться от 60 см до 1,5 м в зависимости от ее наружного диаметра.

Толщина стенки трубы для желонки – пусть и дополнительный размер, который может составлять 2-4 мм, но существенно влияющий на процесс очистки, т.к. чем толще стенка, тем тяжелее желонка, что существенно повышает пробивающую инерцию. Но, толстая труба при значительной ее длине может привести к избыточной массе для беспроблемного подъема, ведь необходимо не забывать, что желонка для очистки скважины наполнится заиленной жидкостью.

Желонка для скважины может изготавливаться с разными конструкционными клапанными системами:

• Клапан в виде шара – самая надежная конструкция, изготовление которой потребует поиска металлического шара подходящего диаметра (не менее 2/3 и не более ¾ внутреннего диаметра желонки). Такой шар либо специально точат на токарном станке, либо «добывают» из подходящего подшипника, металлолома. Для изготовления клапана переднюю (пробивную сторону) заглушают мощной металлической шайбой с коническим посадочным местом под шар. Шайба надежно приваривается в углублении трубы от рабочего (пробивного) края на расстоянии 3-5 см.
• Лепестковый клапан – достаточно эффективен, но недолговечен, т.к. из-за большой массы поднимаемого мусора может повреждаться. Лепестковый клапан может изготавливаться из тонкого пружинного металла или полимера. Проще всего изготовить такой клапан с принципом действия шторок, т.е. располагаемая внутри трубы пластина вырезается в виде овала, за счет чего «шторка», выгибаясь от центра к краям, упирается в стенки желонки. «Шторка» клапана крепится к трубе по центру, а ее эллипсовидные края обеспечивают прохождение грязевого потока только в одну сторону.

• Пробивающий край трубы рекомендуется заточить таким образом, чтобы заточка была односторонней с внутренней стороны, что обеспечит более легкое срезание наростов со стен и облегченное пробивание в глубину заиленного участка трубы.
• Желонка на своем пути может столкнуться с твердыми включениями, что может достаточно быстро затупить заточенный край, поэтому рекомендуется рабочий край желонки термически закалить.
• Чтобы шаровой клапан и крупный мусор, который может спровоцировать заклинивание желонки в скважине при ее подъеме, не выходили с тыльной стороны желонки, там необходимо надежно закрепить крупную сетку или мелкую решетку.
• Для управления и подъема желонки для скважины с ее тыльной стороны внутри приваривается мощный (большого диаметра) прут, к которому надежно крепится подъемный трос.
• В случаях предполагаемого большого заиливания скважины для ускорения и облегчения процесса очистки желонку для скважины модернизируют: тыльную сторону наглухо заваривают с отводом (штуцером) под шланг вакуумного насоса для перекачивания шлама или загущенных жидкостей с механическими включениями. Такая система позволяет не проводить множественные подъемы желонки, а только ее приподнимать и опускать, при этом размягчаемый ил своевременно выводится из скважины, что позволяет качественно провести очистку водозабора.

Отдельно стоит отметить, что перед первичным спуском длинной желонки во избежание ее заклинивания в скважине проводится визуальное исследование сохранности строения водозаборной трубы на отсутствие сильных деформаций.

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

• ложковый бур;
• змеевиковый бур;
• долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу

При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура

Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70

Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

Самодельная буровая установка

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

• «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
• «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
• «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр.
Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения. В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

• шнековое;
• роторное;
• колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

• металлический;
• литой из бетона;
• выложенный бетонными кольцами с диаметром не менее 1 метра;
• готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Бурение скважин желонкой

Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее.

Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.

Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.

В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.

Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.

Необходимость в проведении ремонтных работ в скважине часто связана с уменьшением ее дебита, качества воды, появлением процессов пескования, которые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины можно несколькими способами: гидравлическим, механическим, химическим, что требует специального оборудования, которое не всегда доступно.

Между тем провести восстановительные работы можно и с помощью простого инструмента, такого как желонка. Самодельная желонка не только позволит восстановить скважину самостоятельно, с ее помощью можно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок металлической трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок или глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания производят несколько раз, пока желонка не заполнится грязью и отложениями. Затем ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

Наибольшее распространение имеют два типа желонок: с плоским клапаном и с клапаном в виде шара. Желонка с шаровым клапаном считается более надежной и эффективной, виду отсутствия шарнира, а желонка с плоским клапаном более простая в изготовлении.
