Правильное подключение полотенцесушителя

Установка полотенцесушителя пошагово со всеми фитингами, видео:

Установка полотенцесушителя: лесенка с нижним подключением

Если полотенцесушитель подключен неправильно, то устройство гарантированно не справится со своей функцией. Деньги будут потрачены зря, а этого нельзя допустить. Монтаж аксессуара не связан с большими сложностями и выполнить работу сможет обычный пользователь без помощи приглашенного сантехника.

Еще до начала проведения работ по установке полотенцесушителя с нижним подключением важно приготовить весь набор инструментов, чтобы все было под рукой. Только так на работу уйдет мало времени и сил

Мастера советуют купить:

1. Полотенцесушитель.
2. Трубы нужного диаметра и переходники.
3. Вентили, фитинги, втулки и кронштейны.

   Установку полотенцесушителя стоит осуществлять под наклоном, величина которого составляет около 2-3 мм на метр длины

Кроме материалов мастеру пригодится слесарный инструмент, а именно:

1. Гаечные ключи.
2. Перфоратор или дрель.
3. Сверло или бур.
4. Болгарка с кругом по металлу.

Приступая к пошаговому выполнению работ, рекомендуем воспользоваться советами опытных мастеров, а именно:

• пользоваться деталями, изготовленными из одного материала для уменьшения их коррозии;
• полотенцесушитель лучше монтировать к верхним патрубкам, так как в этом случае эффективность обогрева значительно увеличивается;
• все замеры стоит правильно расс

Схема подключения в многоквартирном доме

Целью строительства далеких от совершенства «хрущевок» были в основном идейные мотивы — таким образом удавалось добиться расселения бараков и коммуналок. Для обогрева вновь построенных жилых массивов применялось исключительно централизованное отопление. Как правило, в ванной радиатор делали совмещенным с полотенцесушителем. Подобный подход имел как сильные, так и слабые стороны.

Достоинства:

• Полотенцесушитель дополнительно отапливал помещение.
• Его включали только на зиму, параллельно с отоплением. При наступлении тепла прибор отключался.

Недостатки:

• Громоздкость конструкции.
• За его использование приходилось доплачивать.

Данная схема подключения полотенцесушителя к системе отопления предусматривала наличие дополнительного трубопровода в подвале. В результате приходилось жертвовать лифтом и мусоропроводом.

Применялись два варианта коммутации полотенцесушителя к отопительному контуру и его размещения в жилище:

В раздельных санузлах. В этом случае местом установки выступала смежная стена между туалетом и ванной комнатой. Из подвала подающую трубу подачи заводили в квартиру на первом этаже. Далее, пройдя весь подъезд, через квартиру на последнем 5-м этаже она оказывалась в соседней квартире. Проследовав через все этажи, труба спускалась обратно в подвал. Запорная арматура в квартирах не применялась ни в каком виде: вентилями были оснащены только подвальные участки подающей и обратной трубы.

В смежных санузлах. Здесь полотенцесушитель размещался на стене возле умывальника

Важно понимать, что такой способ подключения считался наиболее сложным из-за неудобств совмещенного помещения.

Самыми распространенными сериями «хрущевок», где полотенцесушители коммутировались не с горячим водоснабжением, а с отопительной системой, являются:

• 1-434С – годы возведения 1958-1964.
• 1-434 – годы возведения 1958-1967.
• 1-335 – годы возведения 1963-1967.

Порядок подключения и этапы работ

И все таки как правильно установить и подключить конструкцию полотенцесушителя? Придерживайтесь следующей пошаговой инструкции и для вас этот процесс не составит особого труда.

1. Отключите подачу воды в стояке. Если самостоятельно сделать этого не можете, обратитесь к организации, обслуживающей вашу систему горячего водоснабжения.
2. Далее установите байпас. Монтаж этой конструкции производится на тройники или на специальные трубы. Оборудование должно содержать три вентиля. Два на соединение с полотенцесушителем, а третий перекрывает циркуляцию воды в самом байпасе. Если вы не поленитесь и соорудите данную систему, то в дальнейшем можете совершать различные манипуляции с полотенцесушителем и не отключать весь стояк.
3. Если байпас уже вмонтирован в систему, то достаточно просто открыть кран самого байпаса, а остальные два крана закрыть. Таким образом, подача воды в трубы полотенцесушителя прекращается.
4. Навесьте на стен специальные кронштейны для держания полотенцесушителя и закрепите его на них.
5. Теперь остается только соединить полотенцесушитель с трубами либо фитингами, либо простыми втулками.

После установки полотенцесушителя важно плавно и постепенно открывать краны, чтобы вода постепенно попадало в пустые трубы. Иначе может произойти гидроудар

Если вы сомневаетесь в себе, то во избежании неприятностей в виде аварии водопровода, лучше обратитесь к специалисту. Тем самым вы сэкономите больше на избежании неприятностей в собственном санузле, а также с соседями.

Ну а расценки специалиста по установке конструкции полотенцесушителя зависят и о сложности работы и от состояния вашей системы отопления или водоснабжения, да и от вида конструкции.

Рассчитывать расходы и свои способности только ваше право. Главное, чтобы монтаж закончился успешно и для вас и для ваших соседей.

Как правильно установить водяной полотенцесушитель своими руками

Монтаж оборудования водяного типа отличается от установки электрических полотенцесушителей.

Существует несколько схем врезки оборудования.

Ниже описан подробный процесс монтажа водяного полотенцесушителя своими руками.

Варианты подключения

Установить устройство можно двумя способами:

1. Подключить к системе отопления. В такой ситуации требуется после снятия старого устройства, установка специальных кранов, байпасов, американок. Подключается оборудование параллельно с системой отопления.
2. Подсоединить к системе горячего водоснабжения. Сушилку врезают в систему водоснабжения, подключаясь последовательно. Это делают непосредственно внутри самой квартиры, никаких дополнительных работ не требуется. Есть один нюанс такого подключения — это снижение температуры горячей воды.

Демонтаж старого

Первое, что требуется сделать — демонтировать старое оборудование, но важно согласовать свои действия с ЖЭКом, чтобы была возможность отключить стояк. Демонтируют оборудование следующим образом:

• Если устройство не образует единую конструкцию с магистралью горячей воды и присоединено при помощи фиксирующих элементов, то их откручивают.
• Если змеевик приварен к стояку, то для его обрезки используется болгарка. Делать это нужно таким образом, чтобы оставшейся части трубы было достаточно для нарезки резьбы.
• В одном и другом случае последним этапом является снятие сушилки с кронштейнов.

Справка! Высота выреза стояка должна быть больше расстояния между патрубками нового устройства на длину использованных муфт, сгонок, которые потребуются в дальнейшем для установки байпаса.

Вывод и сварка труб

Для подключения устройства к системе водоснабжения рекомендуется пользоваться полипропиленовыми трубами

В процессе важно качественно провести сварочные работы или припаивание труб к водопроводу

Потребуются определённые навыки для проведения таких работ. Соединение труб с муфтой проводится моментально после работы паяльником. Рекомендуется доводить температуру паяльного устройства до 260 °C.

Как сделать байпас перед устройством, монтаж американок и кранов

Для установки байпаса потребуется сделать резьбу на концевых участках труб. Если после снятия предыдущего устройства резьба осталась, то их достаточно очистить и прогнать при помощи плашки. Это улучшит соединение. Если же резьбы нет, при помощи такой плашки она нарезается. После подготовки труб, проводят установку запорных кранов, используя сварку. Аналогичным образом устанавливаются любые запорные краны, американки или байпасы.

Установка на полипропиленовые трубы со всеми фитингами

Установка прибора и присоединение его к стене — последнее, что нужно сделать. Проводятся работы по следующей схеме:

наносят разметку под кронштейны;

готовят отверстия и вставляют в них дюбеля, кронштейны, прикручивают к сушилке;

фиксируют сушилку при помощи шурупов;

для подключения оборудования к полипропиленовым трубам используют фитинги, при этом важно намотать на резьбовое соединение уплотнительную льняную подмотку, для надёжного соединения и предотвращения протечек.

Важно!

Закрепляя змеевик на стену, важно сделать эторовно и соблюдать горизонтальность расположения устройства

Где и как правильно разместить, минусы разных вариантов

Полотенцесушители устанавливаются в любом удобном месте: над ванной, унитазом, инсталляцией, в нише, на свободной стене. Выбор места зависит от формы самого устройства, его вида, размеров и от конструктивных особенностей помещения.

Полотенцесушитель над ванной можно разместить двумя способами: вдоль длинной стороны ванны и вдоль короткой. Такое расположение отопительного прибора позволит повысить температуру воздуха непосредственно в душевой зоне и сэкономить место в помещении.

К недостаткам этого способа относится риск получить ожог во время водных процедур. Кроме того, будет затруднительно использовать устройство по его прямому назначению — сушить полотенца и другие личные вещи.

Удобно пользоваться полотенцесушителем, расположенным на стене рядом с раковиной, — всегда сухие и тёплые полотенца будут под рукой. То же самое касается и его размещения в непосредственной близости от унитаза, биде или инсталляции.

Эстетично сушилка смотрится в нише, а расположение её в простенке позволяет рационально использовать пространство. В ограниченном пространстве целесообразно также рассмотреть вариант установки устройства под столешницей раковины.

Если площадь помещения позволяет, водяные отопительные приборы допускается устанавливать не только вдоль стены, но и поперёк. В просторном помещении можно использовать также электрические отдельно стоящие модели, которые при желании легко перемещать с места на место.

Расположение полотенцесушителя над унитазом и под раковиной: фото

Фото 1. Стильный полотенцесушитель зеленого цвета, установленный рядом с ванной. Такой вариант подходит для просторных ванных комнат.

Фото 2. Хромированный обогреватель, размещенный сбоку от унитаза. В таком случае не затруднен подход к полотенцесушителю, что позволяет удобно сушить вещи.

Фото 3. Вертикальный вариант сбоку от раковины. За счет размера такая модель очень функциональна.

Заземление водяного полотенцесушителя

Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

Как заземлить водяной полотенцесушитель

Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

https://youtube.com/watch?v=ctpUlynSQTk

Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.

Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.

Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.

Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.

Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.

Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.

Минусы этой схемы:

Гарантируется стабильная работа только для верхней подачи.

Плюсы этой схемы:

• Однозначно и стабильно работает при верхней подаче в стояке.
• Не требуется стравливание воздуха из ПС после отключения воды.
• Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

• Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
• Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
• Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
• Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
• Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
• Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

• а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
• б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
• в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Монтаж нового полотенцесушителя

Когда демонтаж прежнего устройства закончен, можно приступать к фиксации нового агрегата. Менять полотенцесушитель в ванной комнате не так сложно, как может показаться на первый взгляд. Главное – действовать строго по инструкции, не торопиться и пользоваться исправными инструментами. Если все делать по правилам, то риск допущения ошибок будет сведен к минимуму. Рассмотрим основные особенности проведения данных мероприятий.

• Чтобы при последующих возможных заменах не приходилось обращаться в ЖЭК и перекрывать стояк горячей воды, рекомендуется вместе с полотенцесушителем установить байпас. Такое название носит обводная труба, имеющая шаровые краны. Благодаря этой составляющей подачу воды в сушилку можно будет остановить в любой момент, при этом не отключая стояк.
• Следует помнить о том, что все соединяющие участки труб и фурнитурных компонентов необходимо делать герметичными. Для этих целей целесообразно пользоваться паклей, лентой ФУМ, а также специальной ниткой.
• Далее понадобится установить «американки» на подводки. Это необходимо, чтобы в следующий раз не приходилось повторно разрезать трубы, а получилось просто открутить сушилку и поставить вместо нее новую. Это заметно упростит и ремонтные манипуляции, если агрегат по какой-то причине сломается.
• На дальнейшем шаге потребуется отметить места на стене, где именно будут находиться крепления. Для этих целей понадобится подключить собранную и подготовленную сушилку для полотенец к подводкам. При этом тоже можно использовать «американки».
• Зажав разъемное соединение, нужно аккуратно скорректировать положение устройства, а также разметить крепежные точки на стене.
• После этого этапа можно будет окончательно устанавливать новый полотенцесушитель на свое непосредственное место в ванной комнате. Устройство понадобится максимально надежно зафиксировать на креплениях, а потом вновь подсоединить к трубам.

Как обновить своими руками в приватизированной квартире

Чтобы процесс замены прибора произвести самостоятельно, важно ознакомиться ещё перед началом работ с каждым из этапов такого процесса

Демонтаж: как снять и убрать старый

В первую очередь приступают к демонтажу старого прибора. Делают это в зависимости от типа его прикрепления к трубам:

• Если устройство прикреплено с помощью резьбовых соединений, то их нужно открутить и снять полотенцесушитель.
• Если прибор приварен к трубам, то потребуется использовать болгарку и срезать сушилку.
• Во втором случае понадобится работу проводить с напарником, поскольку нужно, чтобы прибор кто-то придерживал.

Фото 1. Полотенцесушитель приделан к стене при помощи резьбовых соединений, их просто откручивают при демонтаже.

Резать трубы следует только под углом 45 °C. Отмерить правильный угол можно при помощи строительного уровня.

Внимание! Перед демонтажом старого устройства из него нужно спустить воду

Обустройство основного стояка, подводка труб, монтаж байпаса

Если новое изделие присоединяется к трубам сваркой, то понадобится воспользоваться сварочным аппаратом и с его помощью зафиксировать прибор с системой водоснабжения или отопления. Если же сушилка устанавливается с резьбовыми соединениями, то алгоритм действий следующий:

• Сначала создаётся резьба с помощью плашки и трещотки с длинной рукояткой, припаиваются трубы ПВХ.
• После этого на трубы надеваются фитинги.
• Приступают к обустройству байпаса — системы, которая позволяет перекрывать жидкость, независимо от работы центрального стояка водоснабжения.

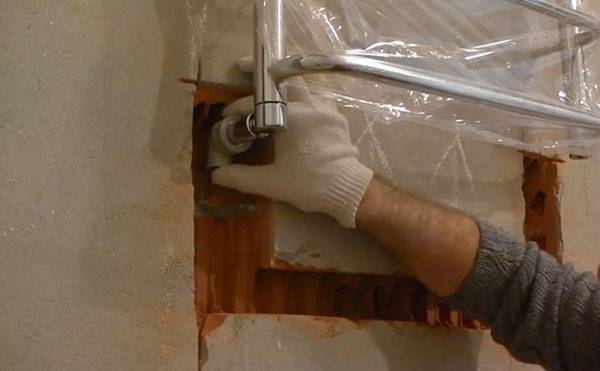

Фото 2. Процесс встраивания нового полотенцесушителя в стену, чтобы затем приварить его к трубам.

Сооружают отводную трубу и прикрепляют её двумя концам сушилки

Важно при этом помнить, что байпас в системе должен располагаться до водозапорных кранов

Справка! При нарезании резьбы на трубу рекомендуется нанести смазку.

В процессе работы стоит придерживаться следующих рекомендаций:

1. Если нужно осуществить пайку полипропиленовых труб, то в процессе их нельзя проворачивать.
2. Для обеспечения герметизации резьбовых соединений не стоит использовать сантехнический лён.
3. Присоединяя новое устройство, стоит позаботиться о том, чтобы отступ от стены был равен 35 мм и больше. Если же диаметр трубы прибора больше 23 мм, то расстояние между стеной и полотенцесушителем должно составлять минимум 50 мм.
4. Стоит установить кран Маевского для обеспечения возможности удаления воздуха из системы.

Установка нового

Чтобы закрепить новое устройство, потребуется надеть на прибор «американки» и обеспечить им хорошую герметизацию в стыках.

Приложить изделие к стене и обозначить при помощи маркера места его закрепления.

Просверлить в отмеченных местах отверстия, в которые будут монтироваться кронштейны и вставить в них дюбеля. Последнее — присоединение сушилки к стояку и фиксация его на кронштейнах.

Как подключить: советы и нюансы

При подключении полотенцесушителя без помощи специалиста, рекомендуется обратить внимание на ряд нюансов, чтобы предотвратить неприятные ситуации и материальные потери.
Перед началом работы отключается подача тепла. В том случае, если произошла авария, перекрывается весь стояк (при согласовании с ЖЭКом).
Подключение желательно проводить в весенне-летний период, так как сушилка подключается к трубам отопления.

Если установка полотенцесушителя производится в квартире, рекомендуется приобретать прибор отечественного производителя

Многие полотенцесушители иностранного производства не подходят к нашей системе водоснабжения.
Подключение такого радиатора способно спровоцировать аварийную ситуацию целого многоквартирного дома, если врезка в стояк будет произведена неправильно. Проблема не касается тех случаев, когда подключение происходит в частном доме, здесь подойдут и импортные полотенцесушители.

Важно! Чтобы избежать электролитической коррозии, которая вызывает проблемы в работе прибора, необходимо использовать детали, выполненные из одинаковых материалов в одной системе

Схема установки варианта из нержавеющей стали

Подключение водяного полотенцесушителя из нержавеющей стали начинается со сбора комплектующих.

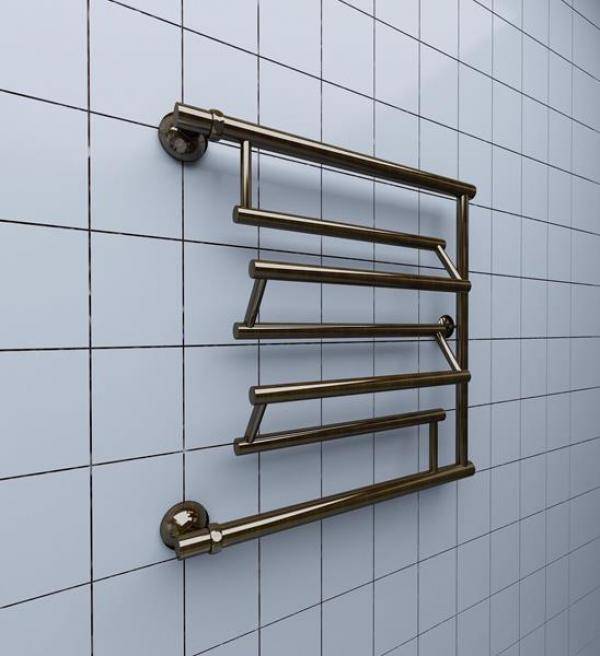

Фото 1. Пример установленного полотенцесушителя нестандартной формы на стене ванной комнаты.

1. С помощью трёх вентилей собирается байпас.
2. Два из них устанавливаются в тех местах, где будет происходить подсоединение к полотенцесушителю и один на самом байпасе с целью перекрытия воды.
3. Далее, отмечается на стене установочный размер нового прибора.
4. Следующий шаг — проверка стены на наличие трубопроводных и электрических коммуникаций с помощью металлопроводоискателей.
5. В стене делаются сверлом два отверстия, куда помещают дюбеля. После чего полотенцесушитель фиксируется на дюбелях шурупами либо болтами.

Внимание! Для обеспечения надёжности крепления прибора используют льняную подмотку. После окончания работы проводят проверку на герметичность конструкции

Чтобы наполнение водой полотенцесушителя произошло равномерно, кран открывают медленно.

Подключаем классический полотенцесушитель (змейка) к стояку ГВС

Первые полотенцесушители в ванных комнатах были сделаны просто из куска изогнутой трубы и являлись частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий циркуляции. Позднее, стали вместо некрасивой трубы вставлять готовый «полотенчик» (на фото справа).

Старый вариант из трубы и его правильная замена

Насчет эстетичности такой замены можно поспорить, но сделано все правильно. Прибор является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Греется при этом отлично. Есть у такого решения и минусы:

• в случае повреждения/необходимости замены, надо перекрывать весь стояк;
• нет возможности регулировать температуру.

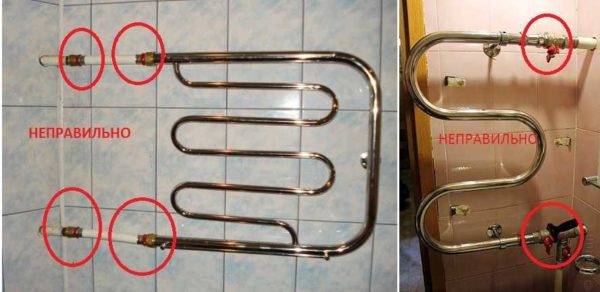

На фото ниже представлены очень похожие другие варианты, но они неверны. На фото слева установлены фитинги, которые заужают сечение трубы. Их целых четыре и они сильно мешают циркуляции. Страдают все, кто подключен к этому стояку. Эта схема подключения полотенцесушителя малоэффективна для владельца, так еще и вредим всем остальным абонентам.

Неправильное подключение: нарушение циркуляции

На фото справа ситуация еще хуже. В дополнение к фитингам установлены еще и запорные краны. Может стоять еще и терморегулятор. Перекрыв/отрегулировав воду в своем полотенцесушителе, вы перекрываете воду на всем стояке.

Чтобы правильно реализовать возможность отключения водяного полотенцесушителя, в правой схеме перед кранами надо добавить байпас — прямой участок трубы, по которому будет протекать вода вне зависимости от того, есть циркуляция через полотенцесушитель или вода перекрыта.

Виды байпаса для подключения водяного полотенцесушителя

Некоторые уверены, что при незауженном и несмещенном байпасе полотенцесушитель не будет греться. Будет. Проверено. Могут быть вопросы, только если полотенцесушитель большой, с многочисленными перекладинами. В этом случае, возможно, смещенный и зауженный байпас и нужен. Остальные отлично работают и при других способах подключения. А для обеспечения хорошей циркуляции, подводящие трубы делайте с небольшим уклоном. Причем уклон небольшой — в несколько градусов. Точки подключения на стояке должны быть расположены чуть шире, чем требуется для прямого подключения.
