Материалы и технология как залить теплый пол

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

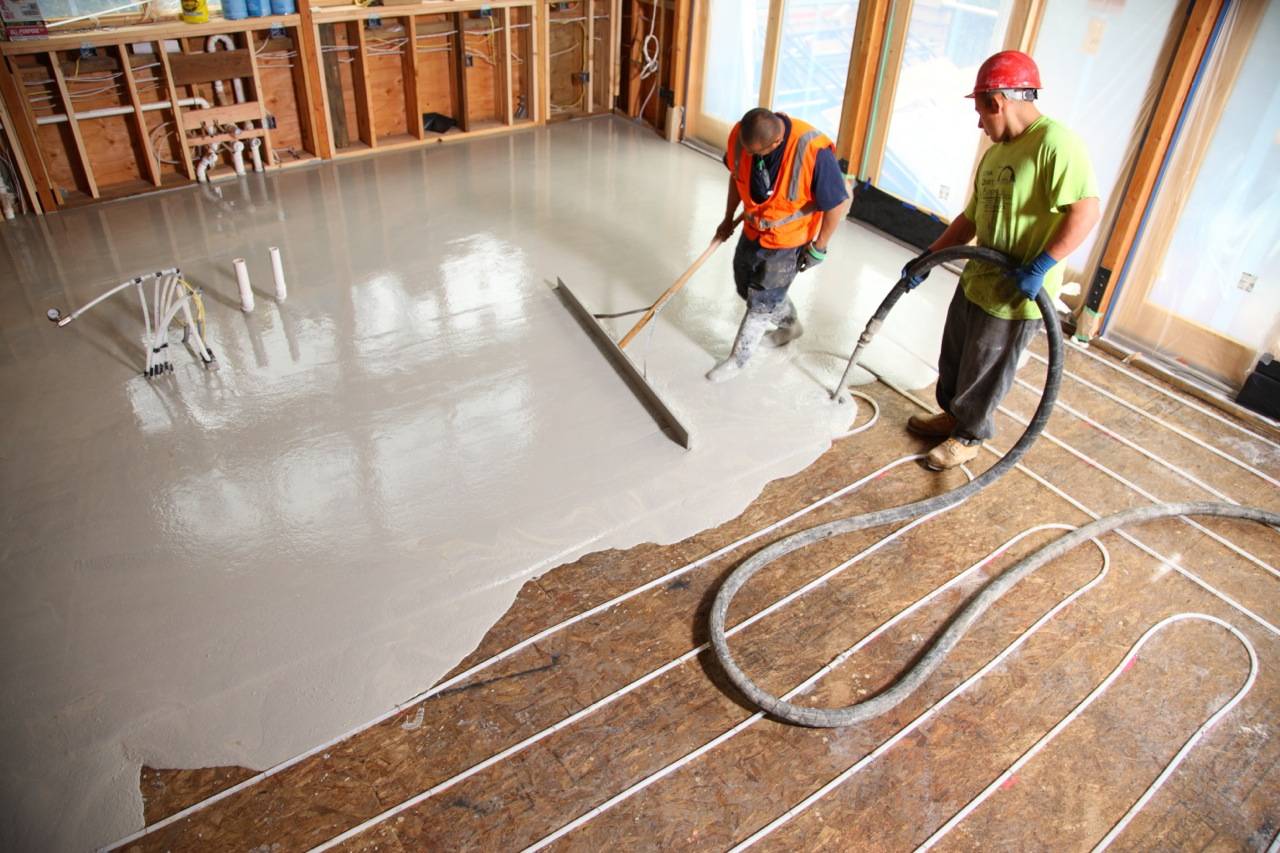

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото – деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Для чего нужна стяжка

Бетон защищает нагревательную систему

Сразу же оговоримся – бетонирование рекомендовано не для всех типов напольных обогревательных систем. Заливка стяжки тёплого пола производится, если в качестве теплопередающих элементов используется электрический кабель или трубы (тёплый водяной пол).

В случае, если вы планируете настилать в комнате электрические плёночные полы, где передача тепла производится при помощи инфракрасного излучения, то устраивать стяжку поверх их не следует. Заливать тёплый пол в данном случае уместно лишь в качестве бетонного основания для ИК-плёнки.

Бетонирование напольных обогревательных элементов преследует две основные цели:

• защитная функция. Бетон, заливаемый поверх системы обогрева, обеспечивает более длительные сроки эксплуатации системы. Он предотвращает истирание теплопередающих конструкций, компенсирует давление на них со стороны веса предметов интерьера и находящихся в помещении людей. Заливка тёплого водяного пола позволяет избежать пережатия пластиковых труб, а стяжка поверх кабельных полов – защищает изоляцию электрических проводов от повреждения;
• теплопередающая функция. Бетон в отличие от древесины и многих полимерных материалов обладает высоким коэффициентом теплопередачи. Как следствие, если залить бетонную стяжку, эффективность обогрева помещения возрастает на порядок по сравнению с тем, если бы в качестве напольного покрытия были бы выбраны доски из массива древесины или композитных материалов.

Если же застелить бетон ковролином, деревянной доской, ламинатом на подложке, это может свести на нет весь эффект от применения цементной стяжки.

Схема устройства теплого пола

Несмотря на кажущуюся простоту работы, заливка тёплого пола своими руками требует соблюдения ряда строительных правил и нормативов. Рассмотрим, как правильно залить тёплый пол в квартире, чтобы обеспечить его максимально длительную эксплуатацию.

Рекомендуемая толщина стяжки пола

Высота правильно залитой стяжки имеет один размер по всему периметру. От неё зависит эффективность работы отопительного устройства и равномерность прогревания пола. Предлагаем узнать оптимальную , минимальную и максимальную толщину стяжки для водяного теплого пола.

Высота стяжки определяется спецификой помещения, в квартирах — от 5 до 8 см, на промышленных объектах — 10 см. При этом, под контуром слой делается минимум 1 см, а над трубами 3 см.

Помимо этого, на правильность определения толщины оказывают влияние такие моменты:

• при использовании обычного цементно-песчаного состава, минимальная толщина над отопительной системой 5 см;
• если заливка производится с пластификаторами, толщина её над элементом нагрева может быть меньше 5 см, но не менее 3;
• при монтаже конструкции с использованием армирующей сетки, допустима толщина 2 — 2,5 см, без неё не менее 3 см.

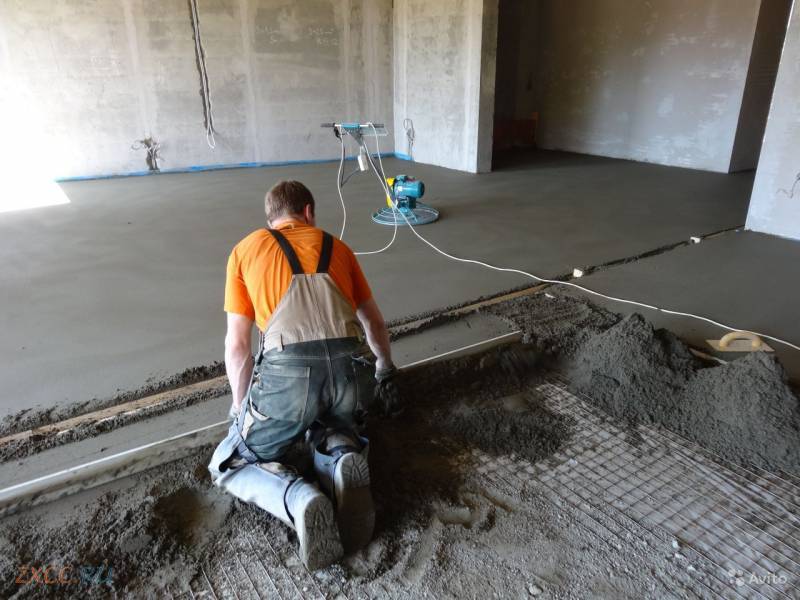

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

Типы маяков:

• Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
• Маяки из металлических труб. Трубы или другие жёсткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

Направляющие из оцинковки для штукатурки. Маяки должны быть чем прочнее, тем лучше. Оптимальный размер — 1-1,4 см. После того, как они выполнят свою функцию, их можно оставить на месте или вынуть после того, как раствор схватится. Такие маяки одноразовые. Если иметь навыки, выставить их можно максимально ровно. Укрепляют раствором, подгоняя под уровень с помощью кусочка кафеля или кирпичного осколка. Расстояние между маяками — 40-50 см. Иногда их устанавливают на специальных опорах, которые можно отрегулировать.

Подготовительные работы

Подготовительные работы важны в любом виде ремонта, так как от них зависит итоговый результат. При стяжке полусухой смесью, весь процесс подготовки можно разбить на такие этапы:

• тщательная очистка основания;
• укладка слоя паро- / гидроизоляции;

Рис. 5 Прокладка гидроизоляции

• подготовка поверхности стен;
• установка реек – маяков.

Рис. 6 Прокладка маячков для выравнивания пола

Уделите особенное внимание очистке. Используйте пылесос с большой мощностью для того, чтобы полностью ликвидировать пыль и любые другие загрязнения, которые могут привести к ухудшению итогового результата. Также важным моментом является гидроизоляция

Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора

Также важным моментом является гидроизоляция. Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора.

Изготовление раствора

На этом этапе стоит хорошо подумать, сможете ли вы самостоятельно замешать раствор нужной консистенции и состава. Если вы в себе не уверены, то приобретите лучше готовую смесь, которую замешивают, следуя инструкции на упаковке. Для того чтобы проверить правильность раствора, можно засунуть в него руку, сжать пальцы в кулак. Если при этом выделится вода, значит, раствор вы сделали слишком жидким. Если такой реакции нет, то вы все сделали правильно.

После того, как все предыдущие этапы завершены, можно смело приступать к самой заливке. Для этого все напольное покрытие делится на несколько зон и наполняется смесью. Следите, чтобы толщина покрытия не превышала 40мм. И постоянно выравнивайте правилом залитую поверхность движениями вправо-влево и на себя – такой способ приведет к наилучшим результатам.

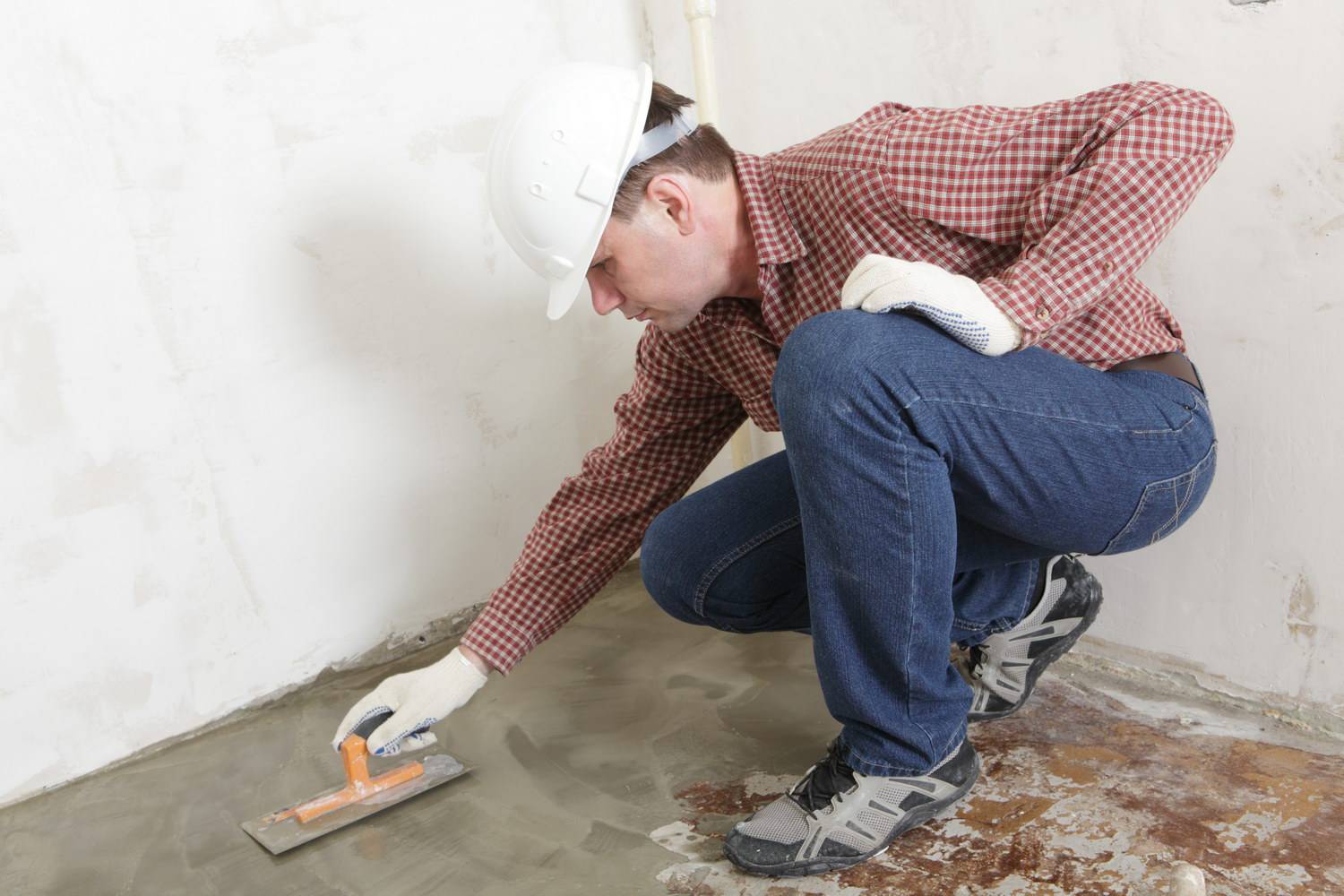

Укладка смеси обязательно влечет за собой процесс затирки. Но приступать к этому виду работы стоит через двадцать минут после заливки

Обратите внимание, что не стоит откладывать этот процесс надолго, так как через шесть часов такая работа не будет иметь смысла

Для того, чтобы качественно отшлифовать поверхность, необходимо использовать специальную затирочную машину, которая продается в каждом достойном строительном магазине. Использование этой машины позволяет утрамбовать и идеально выровнять поверхность. Стоит отметить, что эта работа только кажется сложной. На самом деле с ней вполне под силу справиться одному человеку за пару часов.

Рис. 7 Замешивание раствора

Обращаем внимание на то, что после завершения всех работ запускать отопительную систему водяного пола можно примерно через месяц в зависимости от используемых материалов. Входить в полноценный рабочий режим система должна несколько суток. За это время произойдет выход лишнего воздуха из труб

За это время произойдет выход лишнего воздуха из труб.

Ознакомившись с основными этапами работы по заливке теплого водяного пола, можно сделать вывод, что занятие это не простое – требует и времени, сил, финансовых затрат. Но если выполнять все согласно профессиональным инструкциям, то результат превзойдет все ожидания.

Полезные советы при изготовлении стяжки

Итак, чтобы закрепить весь материал, можно выделить несколько основных моментов, которые важно учитывать при выполнении таких работ:

• Заливка стяжки осуществляется после штукатурных работ.
• В обязательном порядке к стене приклеивается демпферная лента.
• Все маячки устанавливаются строго по уровню.
• Если площадь заливки слишком большая, изготавливаются температурные швы.
• Температура высыхания бетона должна быть комнатной, при этом нельзя включать обогрев.
• Перед заливкой в систему труб необходимо запустить теплоноситель под давлением 1,5-2 атм.
• Включать обогрев можно только после полного высыхания бетона.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

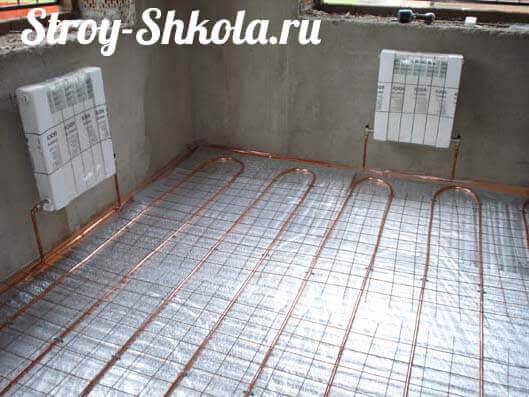

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

• 2 см теплоизолятор;
• 0,5 см изолон;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

• 5 см теплоизолятор (в северных регионах 10 см и не меньше);
• 0,5 см «Изолон»;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров.  И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

Особенности укладки стяжки при установке водяного пола

Главное отличие выполнения монтажа стяжки в этом случае состоит в необходимости создания деформационных швов. В свою очередь, процесс работы незначительно усложнен. Создание дополнительных деформационных швов на ограждающих конструкциях необходимо только тогда, когда помещение не превышает по своей площади 15 кв.м. Причем вдоль всей нижней области стены монтируют амортизационную полосу, компенсирующую растяжение стяжки, если температура будет слишком высокой.

Демпферная лента

Установка данной системы в комнате с большой площадью требует создания дополнительных швов. Также задействуется демпферная лента, благодаря которой и происходит соответствующая компенсация растяжения. В то же время она является и теплоизоляционной, поскольку тщательно покрыта фольгой, и потому отталкивает поступающее тепло.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Заливка стяжки с учетом вида теплого пола

Многие люди, которые решили самостоятельно монтировать электрополы в своем доме, задаются резонным вопросом о том, как выполняется стяжка для теплого пола. На самом деле, этот процесс не отличается чрезмерной сложностью и не требует длительного времени

Но выполняться он должен с учетом архиважного фактора – вида теплы полов, которые планируются установить

Водяной

Если было решено организовать водяные полы с подогревом самостоятельно, потребуется уяснить основные правила заливки стяжки для такой системы. Стяжка под теплый пол поднимет всю отопительную систему вверх на определенный уровень, но если сравнивать такой вариант с иными альтернативами, то становится понятным, что это довольно экономный вариант. Конструкция получается слоистой. Она выполнена из следующих материалов:

• гидроизоляция;
• утеплительный материал;
• слой фольги;
• трубы отопительной системы;
• армированная стяжка;
• чистовой пол.

Водяной теплый пол

Чтобы трубы не всплывали, их стоит зафиксировать, прикрепив к арматурной сетке или утеплителю. Схемы монтажа труб при этом могут быть разными. Трубы можно уложить такими способами:

• змейкой;
• двойной змейкой;
• спиралью.

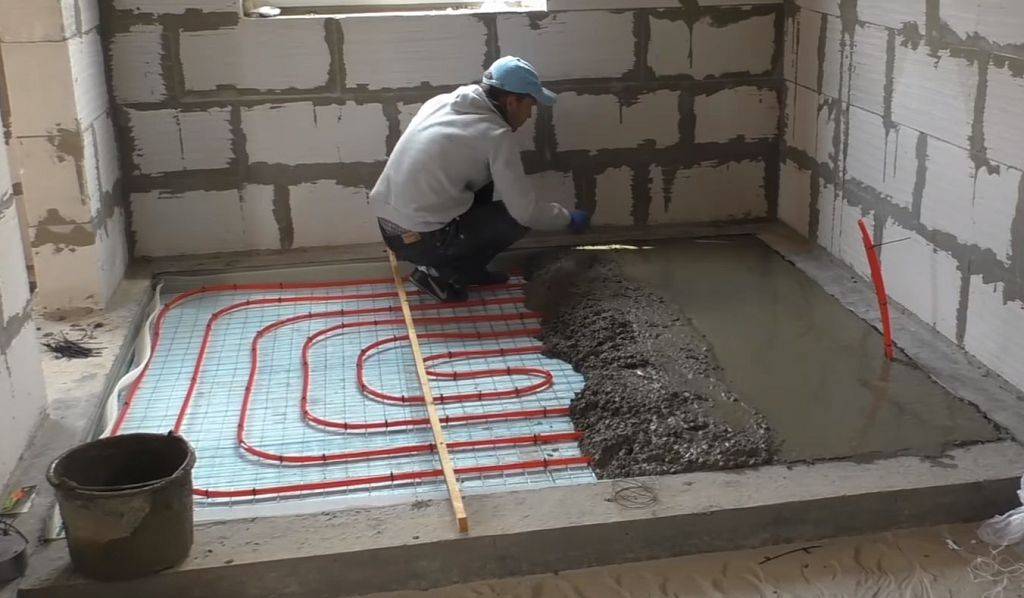

Заливают приготовленный бетонный раствор по трубам, начиная двигаться от дальней стены, и в сторону двери. Комната при этом должна быть поделена на зоны с ориентиром на маяки. Вылитый на трубы бетон следует тщательно выровнять правилом, чтобы избежать перекоса толщины основания. При использовании полусухих смесей, уже через 6-7 часов после организации стяжки, ее стоит отшлифовать.

Способы укладки труб

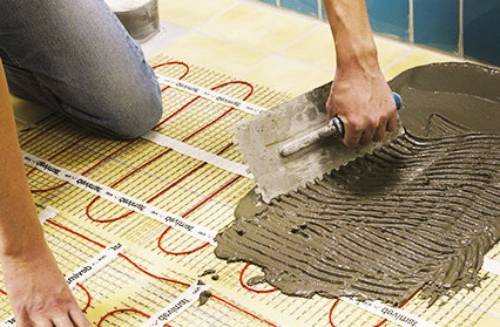

Электрический

Выше описано, как залить теплый пол водяной самостоятельно, без оплаты услуг наемной бригады строителей. Теперь остановимся на подробностях, как осуществляется заливка теплого пола электрического. Заливается он в данном случае несколько иначе.

Во-первых, отметим, что электрические полы с подогревом разнообразны по своему строению, что определяет специфику монтажных работ:

• кабельный;
• пленочный;
• с применением нагревательных матов.

Виды электрических теплых полов

В целом, организуются такие полы таким же образом, что и водяные, но с учетом того факта, что электрические кабеля или маты монтируются прямо на арматурную сетку, которая подвешивается между лагами. Кабеля не должны касаться термоизоляционного материала, а в раствор для стяжки электрополов обязательно добавляют пластификатор. После фиксации кабелей или матов на арматурной сетке, на конструкцию выливают раствор и выжидают 4 недели, дабы он окончательно застыл. Высохший пол потребуется отшлифовать, а после покрыть отделочным материалом.

Особенности стяжки теплого пола

Поскольку теплые полы действуют несколько иначе, чем обычные, требования к стяжке также будут отличаться. Так, например, самой распространенной проблемой свежеуложенных теплых полов является появление деформационных зазоров. Это происходит в результате неправильной расстановки температурных швов. В простой стяжке заливка не попускает монтаж монолитной плиты в комнатах с большой квадратурой или сложными формами. В подобных случаях помещение разделяют на несколько менее крупных зон и разграничивают их демпферной лентой шириной до 10 см.

При этом площадь каждого сектора не должна быть больше 30 м² при длине сторон до 8 м, а соотношение длины и ширины стен – не больше 1:2. Комнаты со сложными формами рекомендуется делить на квадраты или прямоугольники. Также в некоторых случаях можно делать промежуточные линии при помощи мастерка глубиной в 1/3 слоя раствора. После высыхания бетона швы необходимо залить герметиком. Только в этом случае можно избежать растрескивания цементной стяжки на теплом полу.

Полезный совет: Прикрепляйте трубы отопления к специальным V-образным скобам или проволочной сетке с подкладкой. Если вы планируете делать тонкий слой стяжки в большой комнате с нестандартной геометрией, вместо армирующей сетки используйте фибру, чтобы нагрузка распределялась более равномерно.

Температурные зазоры

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.
